Дренажная система участка

Вопрос задал:

День добрый. Прошу помощи в выборе дренажных систем на участке и правильного обустройства фундамента.

Участок в с.Бабичевка Глобинский р-н Полтавская обл.

Самый низкий по улице и вся талая и ливневая вода проходит через него.

Планируется постройка дома для постоянного проживания с цокольным этажом.

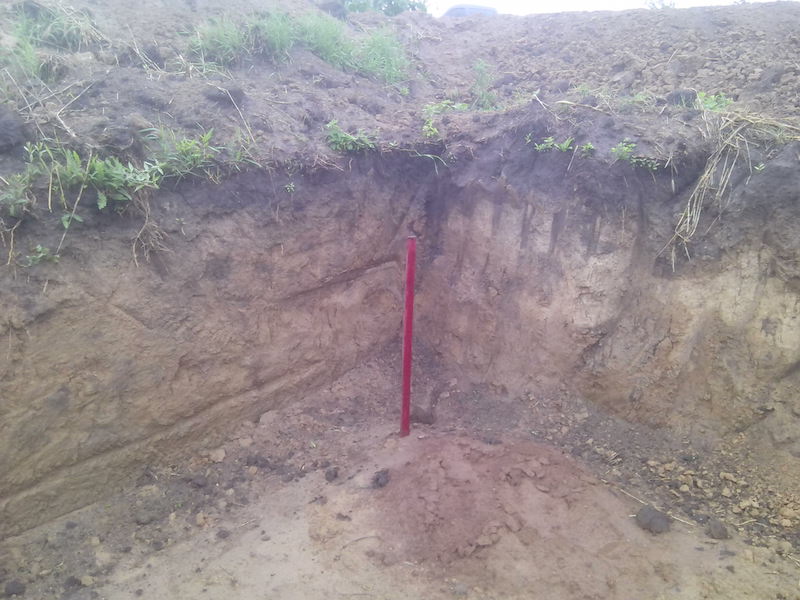

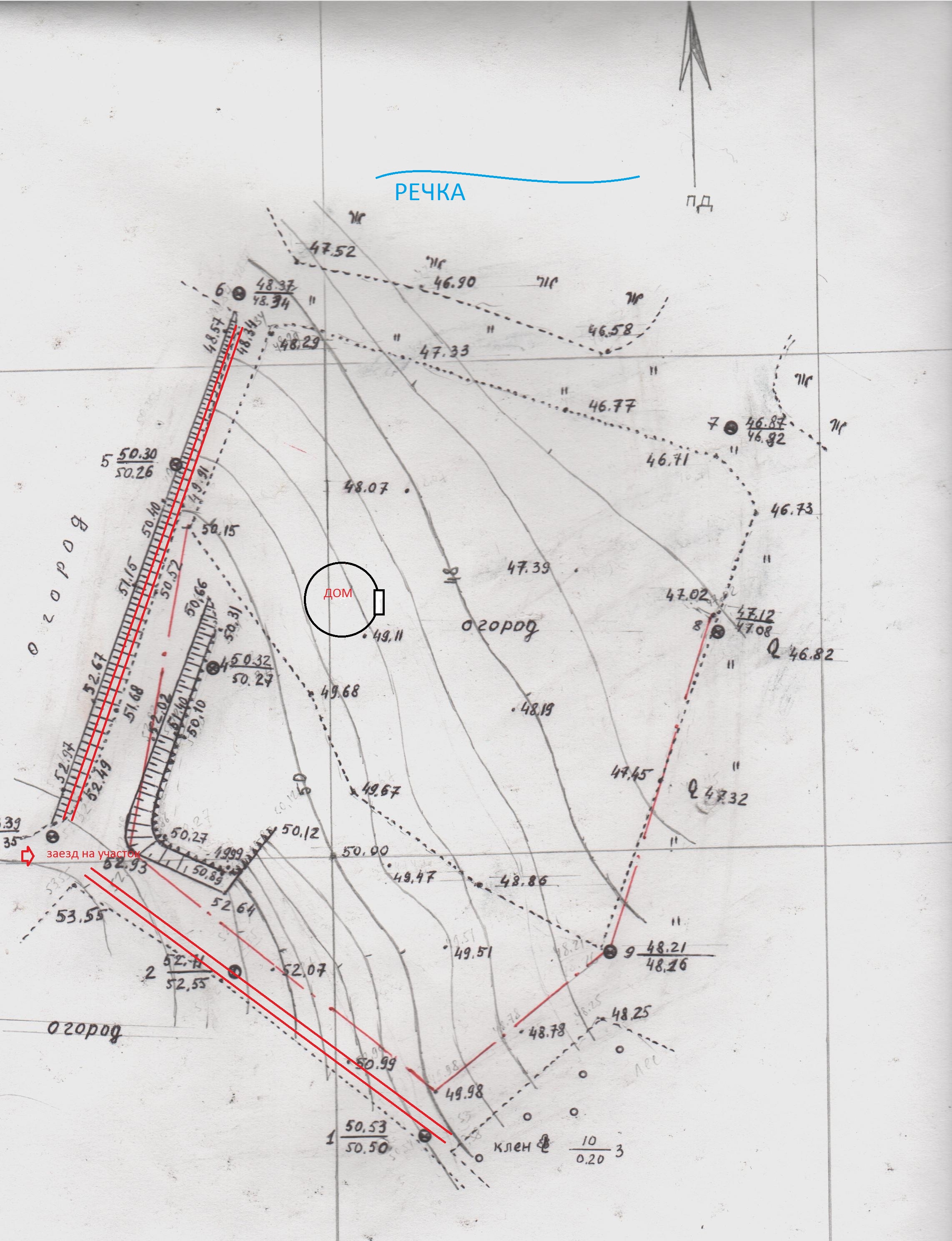

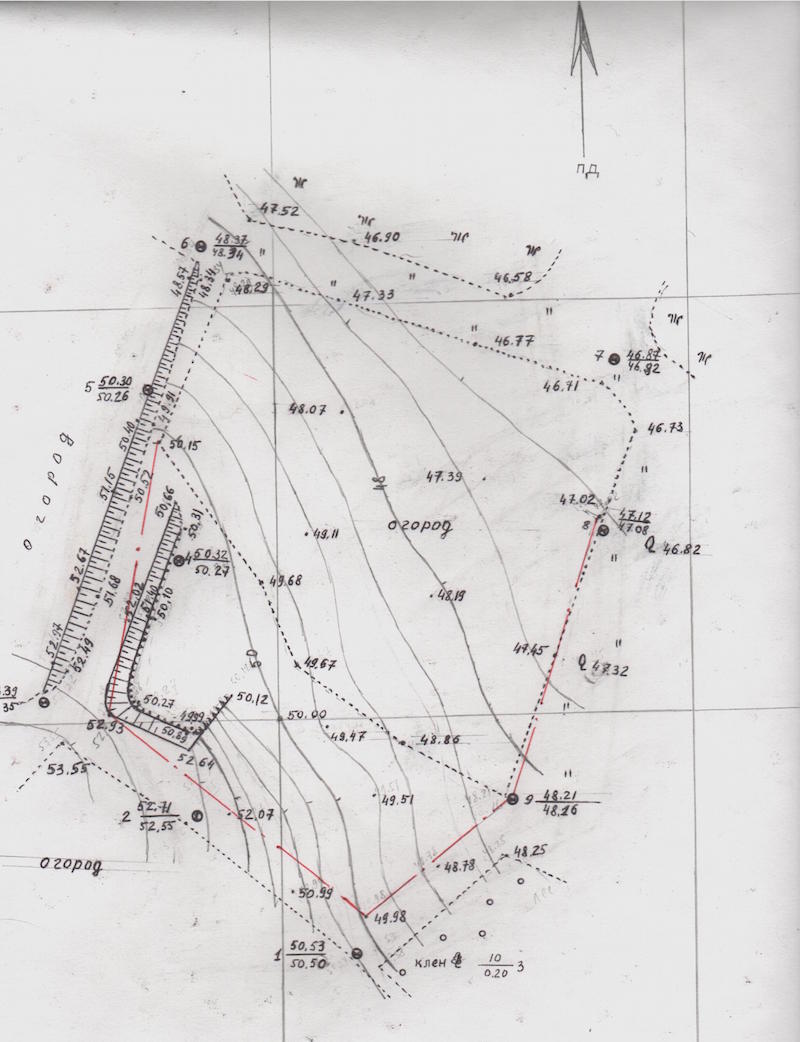

Во вложенном файле сьемка участка с высотами. Вьезд на участок с высокой стороны узкий 3метра ширины через него идет вода. Сформирована терасса для фундамента дома на 50 высоте . Фундамент будет выполнять роль подпорной стенки. Грунт на участке чернозем от 20-40 см потом суглинок до 2 м потом глина и уплотняется до 4м мелкообломочные. УГВ - 4м замер летом после затяжных дождей в зоне обустройства фундамента. Образцы грунта и угв анализировал самостоятельно на основе бурения буром на глубину 2,3 м и анализа скважины 26 м в зоне фундамента.

1.Правильный отвод талых и ливневых вод и дренаж фундамента и терас?

2.Правильное обустройство фундамента?

3.Правильное планирование терас и подьездов?

Комментарии

  • valera 2 года назад

    Здравствуйте! Сегодня специалист Вам ответит, просто ближе к вечеру. Возможно потребуются дополнительные данные.

    ответить
  • ElenaRudenkaya 2 года назад

    Добрый вечер.

    Уточните:

    1. Какая высота цокольного этажа? Хочется понимать, как глубоко Вы планируете закапывать фундамент. Сложно полностью понять конструктив дома.

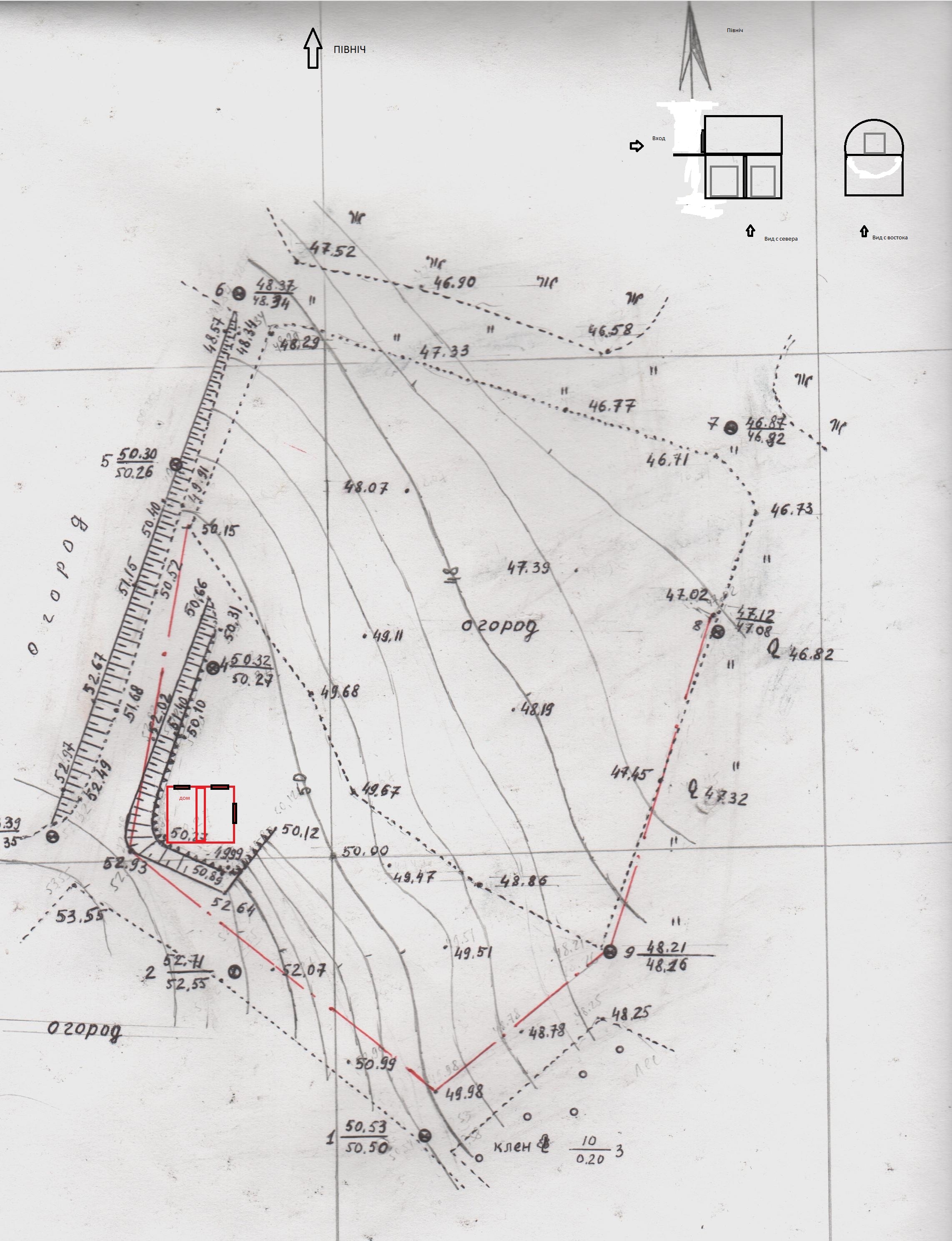

    2. На плане участка укажите пожалуйста точное расположение дома, так как просто дренажами здесь не обойдется. Вам нужно будет у станавливать целую систему линейного водоотведения по краю участка.

    На все расчеты понадобится некоторое время. И рекомендую обратиться напрямую к специалистам в данном направлении.

    3. Сразу скажу что по расположению террас мы не поможем, так как это выполняют целые фирмы дизайнеров и ландшафтников прямо на месте. У меня нету возможности по 2 фото разработать данный проект, даже при наличии плана с высотами.

    Уточняйте, чем смогу тем помогу.



    ответить
  • Serg 2 года назад

    Добрый вечер.

    Планирую ФБС на высоту выше соседнего участка. Установить ФБС на песчано щебенчатую подсыпку и обратную отсыпку грунтом. Снаружи ФБС кольцевой дренаж.

    Как правильно систему линейного водоотведения по краю участка установить?

    Правильно что нужно начать с дренажа на участке?

    ответить
  • ElenaRudenkaya 2 года назад

    То есть, я правильно понимаю, что соседний участок находится на высоте 3,5 м выше Вашего? Вы хотите этой высотой поднять цокольный этаж? Если есть возможность, от руки нарисуйте пожалуйста вид сбоку дома. У Вас в цоколе будет вход? То что мы видим на фото это как бы крыша с террасами, а снизу еще будет вход с ронтальной стороны или нет?

    ответить
  • Serg 2 года назад

    Да соседний участок на 3.5 м выше нужно поднятся выше и отсыпаться ..Хочу цокольный этаж использовать как подпорную стену или подпорную стену как фундамент... Вход с восточной стороны на 1-й этаж  вьезд с севера в цокольный..

    ответить
  • ElenaRudenkaya 2 года назад

    Спасибо за уточнения, консультируюсь по Вашему вопросу с несколькими специалистами. Скажите, сама возвышенность состоит из какого типа грунта?

    ответить
  • ElenaRudenkaya 2 года назад

    Добрый вечер.

    Наконец добралась до Вашего вопроса. Сразу скажу, что ситуация печальная, случай сложный. Несколько мнений сошлись на одном, что дорогой получится у Вас домик на этой возвышенности.

    Сначала я думала, что мы сможем собрать всю верховодку (вода осадочная со всей округи) системой водоотведения через желоба, но получилось очень дорого и собрать на всю высоту 3,5 м, мы не сможем. Хотя вода впитывается очень хорошо в землю и проходит по уклону.

    Блоки ФБС могут служить подпорной стеной, но это не выход из положения. Вариантов отсечь воду может быть несколько, и решать уже Вам какой выбрать.

    1-й вариант: Ставите фундамент как я описала во второй ветке только в каждый шов между блоками прокладываете бентонитовый шнур. Почитайте в интернете что это. Для Вашего случая  это идеально подходит, когда нет возможности делать гидроизоляцию снаружи. Но вот хочу Вам сказать, что все равно у Вас стены котлована неровные и блоки положить впритык Вы не сможете как у подпорной стены. Соответственно, функцию подпорной стены не понесут. Хотя у Вас глина и она должна быть настолько спрессована, что ничего подпирать и ненужно, только обратную подсыпку сделать и все. На дно все то же укладывать и заливать, что в теме по фундаменту. Получается, что вода не будет проходить через швы, а это уже хорошо, но малоэффективно. Такой  фундамент даст все равно усадку после промокания. Кстати, интересно их чего будут выполнены стены Вашего домика.

    2-й вариант: Тот же фундамент, только изнутри делать иньекции гидроизоляции. Это очень дорогой вариант.

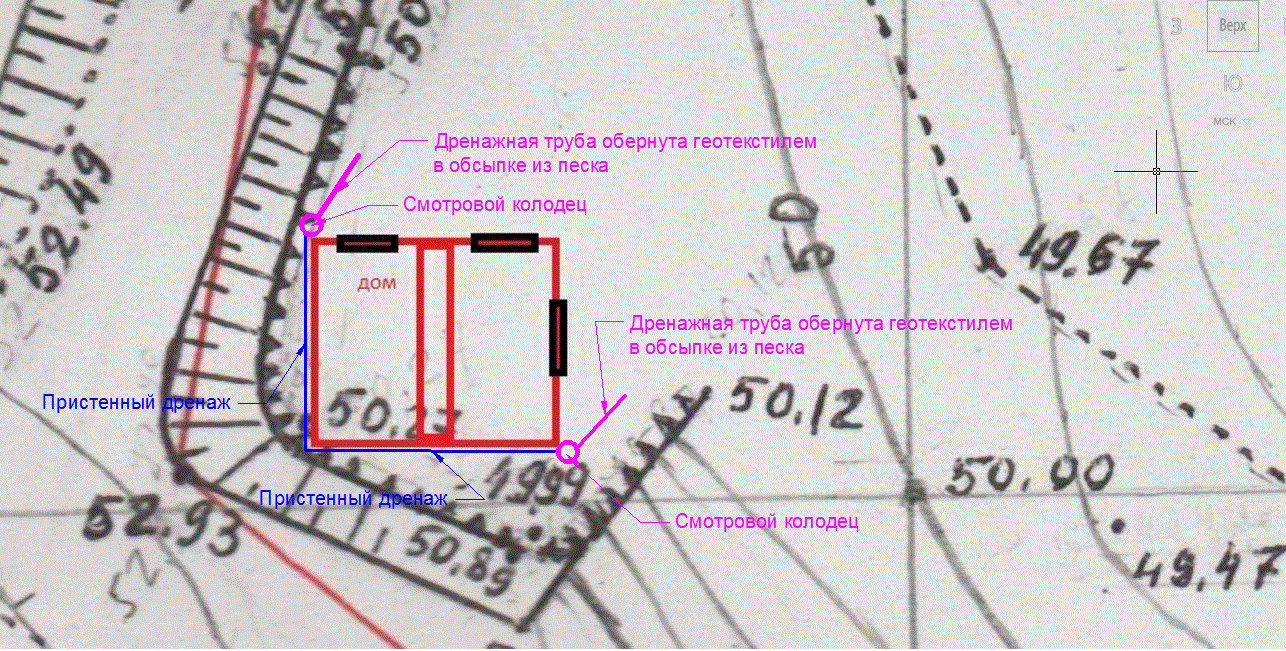

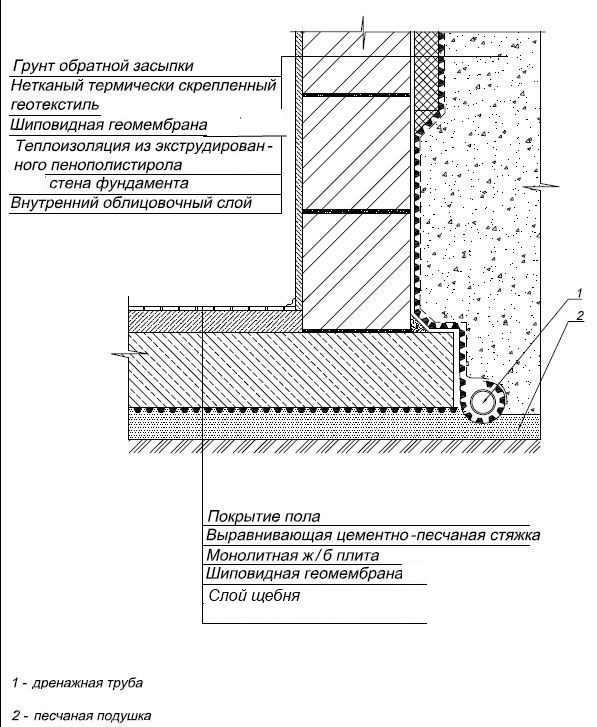

    3-й вариант: Пристенный дренаж. Высылаю 2 схемы, по ним должно быть все ясно. Если неясно, то зададите вопросы. Схемы:

    В этом случае нужно будет со стороны склона, откапывать и расширять котлован на 50-60 см, чтобы стенку фундамента полностью закрыть этим дреннажом. В этом случае, блоки будут все равно засыпать снаружи обратной засыпкой, но фундамент будет закрыт от воды.

    Спрашивайте.

    ответить
  • Serg 2 года назад

    День добрый.

    Благодарю за труд. Очень дорого получается для меня проект установки дома на ФБС. С бюджета выхожу.



    Прошу сделать анализ новой строительной ситуации на том же участке!

    Условия: установка купольной пенополистерольной конструкции радиусом 3м, толщина стен 0,18м, вес около 1.5 т.

    Вопросы:

    1.Просчитать плитный фундамент под эту конструкцию и дренаж фундамента.

    2.Вопрос по месту монтажа фундамента на участке с учетом высот (ориентировочно указан на плане).

    3.Вопрос по линейному водоотведению на краях участка (указаны красными линиями по краях участка) прошу более детальную консультацию....планировал дорогу с оврагом на краю выстелить георешеткой?.

    4.Вопрос по консервации котлована до следующего года (указан на фото ранее)

     ? фундамент или подпорная стена котлована будут установлены только в следующем году..на что может повлиять ?

    5. При строительстве террас самомтоятельно какие ключевые моменты мне нужно соблюдать исходя из моего плана высот(планирую основную часть террас с геотекстиля)?

    6. При заказе экскаватора какие работы порекомендуете включить до монтажа плиты: .котлован для плиты? .Траншея под воду, свет и канализациюпод плитой? Дренажные канавы по краям участка? Снять плодоподный слой почвы со всего участка для формирования террас?

    Прошу прокоментировать и продолжить список.

    Прошу в коментариях учитывать что большинство работ планирую выполнить самостоятельно.









    ответить
  • ElenaRudenkaya 2 года назад

    Добрый день.

    Да ну понятно, что основны работы будут выполняться своими руками. Вы меня тоже поймите, что имея план участка я Вам архитектурные решения по террасам не дам. Это делают ландшатники дизайнеры и прямо на месте. Вообщем, отвечу на вопросы, на которые смогу я и мои коллеги дать ответ. Остальное простите,  но это не делается через интернет.

    Сначала сделайте водоотвод, песчано-гравийную подушку под плиту с пластовым дренажом, потом сделайте хорошую плиту из арматурного каркаса  из влагостойкого бетона маркой W 2 или W 4.

    1. По фундаменту. В Вашем случае не проблема в весе дома или в грунтах (хотя для веса дома мне нужно знать из чего стены, перекрытия), а проблема в воде. Вы в самой низине (сами пишите, что перепад 3,5 м), это горе для строительства. Под плиту нужен пластовый дренаж.

    Для расчетов мне нужно знать из чего будут сделаны стены, а также, чем Вы перекроете 1-й этаж? Вы не рассматривали вариант с фундаментом из свай ТИСЭ?

    2. Второй вопрос меня вообще поставил в "тупик", Вы спрашиваете меня в каком месте нужно строить дом на Вашем участке? Это же решать только Вам. Конечно обычно делают на самой высокой точке, где перепад высот можно хоть как-то выровнять и поднять. В первом случае дом стоял лучше, чем сейчас, но учитывая то, что все равно он получается в сильной низине, то разницы (1 м разница) сильной я не вижу, где строить. Во втором варианте хотябы можно будет фундамент обработать гидроизоляцией и выполнить водоотвод с крыши правильно.

    По дренажам под плиту. Нужно будет делать пластовый дренаж под всю плиту, подпорную стену.

    Итак, сначала я пишу Вам технологию подпорной стены, она очень хорошо убирает воду, которая, например, течет по склону к Вам. Говорят специалисты, что при правильном выполнении всех пунктов, это чуть ли не 50 % отвода воды. На участке это будет вся левая сторона обозначенная красным (там должна быть подпорная стена, можно из ФБС блоков в 2 блока вначале участка от заезда и потом переходить плавно в 1). Обязательно перед подпорной стенкой желоб.



    Устройство подпорной стены

    Данное решение предназначено для обустройства гидроизоляции и отвода воды в конструкции железобетонной подпорной стены.



    Описание слоев

    • Уплотненный грунт засыпки - Должен быть выполнен из песка мелкой фракции, очищеного от строительного и иного мусора. Засыпается по всей площади стены, после чего трамбуется.
    • Бентонитовые гидроизоляционные маты - основная гидроизоляция конструкции. Укладываются по всей площади стены, крепится при помощи дюбелей, скоб или гвоздей. Монтаж очень прост и достаточно быстрый, за счет того, что места переходов, углы и т.д. не требуют установок специальных планок и дополнительных элементов, достаточно просто завести туда глиномат. Укладывается нетканым геотекстилем в сторону подтока воды и тканым к конструкции бетонных блоков.
    • Анкеровка мата нагелями 2шт/м² в шахматном порядке - крепеж противоэрозионного мата. Нагель - металлический элемент зонтикообразной формы.
    • Система линейного водоотвода  в бетонной подготовке - предназначен для отвода дождевой и талой воды с поверхности склона. Устанавливается под минимальным уклоном. Состоит из желоба, решетки и заглушек. Для установки лотка необходимо выполнить бетонную подготовку как снизу так и по бокам желоба. Участвовать в монтаже может всего один человек, что позволяет очень быстро монтировать данный продукт.
    • Защитный фартук из оцинкованной стали - защищает верхний слой гидроизоляции и дренажа от механических повреждений.
    • Бетонный блок - основа подпорной стены. Класс бетона определяется расчетно, так же как и габариты стены в зависимости от места эксплуатации конструкции, уровня поверхностных вод, цели устройства подпорной стены.
    • Щебень в обойме из нетканого термически скрепленного геотекстиля - дренажный композит. В траншею из щебня расчетной фракции устанавливается дренажная труба и всё это обворачивается геотекстилем. Принцып работы такого композита очень простой: геотекстиль фильтрует воду, задерживая и не пропуская песок, мусор и грязь, а щебень - отводит воду в дренажную трубу.
    • Дренажная геомембрана на битумной мастике - вместе с нетканным термически скрепленным геотекстилем образует дренажный композит. Функция геомембраны - отвести воду с подпорной стены в дренажную трубу. Крепится с нахлестом 20 см либо 7 шипов. Сверху фиксируется дюбелями, снизу - грунтом обратной засыпки.
    • Дренажная труба - отводит воду в ливневую канализацию либо в близ лежащий водоём. Трубы имеют на 360° перфорации - с помощью которых вода отводится в грунт. Трубы должны укладываться с минимальным улконом, так как дренажная система есть безнапорной.
    • Водоотводная труба (заложить во время бетонирования) - укладывается в теле подпорной стены и соединяется с дренажной трубой. Цель трубы - отвести воду за пределы нашей конструкции.
    • Ж/б плита - несущая конструкция. Толщина, класс бетона и армирование выбирается согласно конструкторскому расчету. Является основой, фундаментом подпорной стены.
    • Бентонитовый шнур - имеет прямоугольное сечение, состоит из натриевого бентонита (материал-основа глиноматов). Его функция - герметизировать и гидроизолировать места примыкания водоотводной трубы в месте её примыкания к бетонному блоку.
    • Растительный слой - травяной слой, засевается поверх слоя песка. Имеет декоративные свойства, неотъемлемая часть благоустройства при подпорной стене.
    • Противоэрозионный геомат - защищает склон около подпорной стены от эррозии. За счет своей структуры в процессе эксплуатации, волокна переплетаются с почвой, таким образом укрепляя её и не даёт ей "сползать". Монтаж очень прост. Достаточно сделать две небольшие траншеи снизу и сверху и заанкерить их при помощи нагелей. Нагели также анкерят геомат по всему склону с шагом, определяемым согласно расчету.
    • Бентонитовый шнур - имеет треугольное сечение, выполнен также из материала аналогично бентонитовым матам. Функция данного шнура - сгладить прямой угол (переход с вертикальной поверхности на горизонтальную) гидроизолионных глиноматов, другими словами, выполняет роль галтели.
    • Механическое крепление - фиксирует слой гидроизоляции, дренажного композита к верхней части подпорной стены.

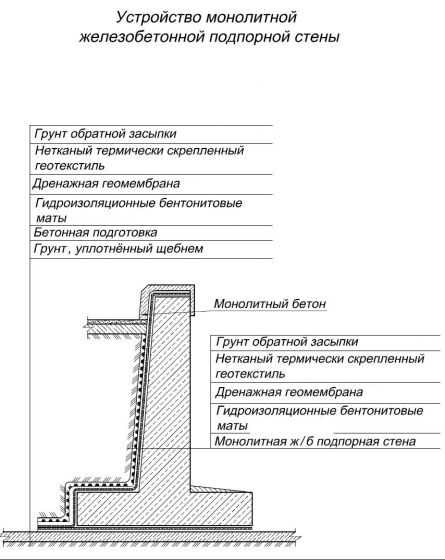

    Этот узел практически полностью Вам подходит. Схема:

    Далее по пластовому дренажу под фундаментную плиту.

    Дренажная система под дом:

    • Котлован дома должен быть глубиной больше глубины промерзания хотябы на 30 см, но не доходя до грунтовой воды (она у Вас на глубине 4 м), соответственно глубина котлована около 1,5-2 м.
    • Выровнять поверхность дна,
    • Уложить термоскрепленный геотекстиль, с выходом на поверхность по стене,
    • На геотекстиль насыпать щебня 30 см слоями (каждые 10 см трамбовать),
    • На щебне через каждые 2-3 м укладываются гофрированные перфорированные дренажные трубы завернутые в геотекстиль (каждая труба обворачивается в геотекстиль или покупается уже готовая в геотекстиле) классом нагрузки CN 8 диаметром 160 мм. Кладутся так, чтобы получилась замкнутая рамка, а в ней решетка из труб, соединенные тройниками между собой (представьте себе рамку с решеткой внутри). Одна из труб должна иметь выход либо в яму возле дома, либо в колодец для сбора воды, а из колодца или ямы выкачиваться насосом и сливаться в природный водоем или центральную канализацию. Сливать где-то около соседей ни в коем случае нельзя, вода найдет снова свое русло и будет топить либо Вас, либо Ваших соседей,
    • Сверху снова на трубы укладывается слой щебня 20-30 см, трамбуется,
    • Все это заворачивается в выпушенные края (которые на стены наложины были в начале) геотекстиля с нахлестом.
    • Сверху этого щебня с трубами завернутого в геотекстиль укладывается шиповидная мембрана плотностью 600 г/м 2 внахлест и проклеивается.
    • Устанавливается арматура и заливается фундаментная плита плита 250-300 мм (армирование выше уже описывалось).

    Так вода из под дома будет сбрасываться в водозаборную яму. Потом насосом откачивается в колодец или ниже лежащий участок.

    Собственно и все что я хотела Вам описать о дренажах. Слишком много негативных условий, поэтому просто прокопать траншею здесь не вариант. Нужно серьезно подойти к водоотведению.

    По георешеткам. Все реально, но Вы учтите, что гшеорешетка выдерживает вес небольше веса микроавтобуса, типа "Газель". Просто для поддержания склона, это неплохо.

    Описания слоев

    •  Уплотненный грунт основания - основа будущей конструкции дорожного покрытия. Этот слой должен быть выровненным, уплотнен и очищен от острых предметов крупной фракции. Грубо говоря, бульдозером снять слой и выровнять.
    •  Нетканый термически скрепленный геотекстиль вместе со слоем щебня и верхним слоем геотекстиля играет роль фильтра, армирования и разделения :
    • фильтр - благодаря своей структуре способствует проникновению воды, препятствует песку, грязи и мусору. Таким образом, вода, которая поступает из атмосферных осадков и грунтовых вод фильтруется сквозь геотекстиль и попадает в дренажную трубу, по которой уже уходит в ливневую канализацию.
    • армирование - проявляется в том, что текстиль с помощью силы трения и выступом профиля крепко соединяется со слоем щебня и работает с ним как один слой, воспринимая и понижая розтягивающиеся напряжения.
    • разделение - основная функция, которую исполняет геотекстиль в этой конструкции. Поскольку щебень рядовой, то создать плотную структуру с ровной поверхностью тяжело, по этому при устройстве слоя песка необходим существенный объем песка, сначала для заполнения пор в щебне, а потом для обеспечения необходимой толщины слоя. С помощью геотекстиля эта проблема устраняется легко. Что касается основы, щебень не будет проникать в грунт и перемешиваться с ним, сохраняя при этом заданную толщину слоя и его характеристики.
    • Геотекстиль укладывается на уплотненный грунт основания как продольно так и поперечно. Благодаря своей изотропности это не имеет значения.
    • Щебень фр. 20-40мм совместно с геотекстилем образует слой дренажного композита. Текстиль пропускает воду, фильтруя ее, а сквозь щебень вода попадает в дренажную трубу. Толщину слоя щебня фракцией 20-40мм берем 20см согласно ВСН 46-83.
    • Песок придает конструкции устойчивость, выполняя роль "фундамента" под георешетку. Толщина слоя согласно расчетам 2,5-3 см.
    • Монтаж георешетки чрезвычайно прост при помощи спец анкеров, это касается рулонных георешеток (они более дешевые). Есть еще пластиковые, которые скрепляются при помощи пазов в самих решетках, но их Вы врядли найдете сейчас на Украине или они будут стоит много денег.
    • Сверху засыпается слоем песка или щебня в соты георешетки.



    Далее по краю дороги, Вам необходимо уложить желоба, чтобы вода с дороги уходила в самый низ участка .

    Я Вам там обозначила, что если Вы будете "культурно" из желобов отводить воду в колодцы, то нужны обязательно пескоуловители (на схеме они обозначены 1 и 2). Если просто отводить с участка, а дальше пускай соседи как хотят, то без них можно обойтись.

    4. По консервации котлована. Котлован лучше  делать сразу при начале строительства дома. У Вас на таком участке образуется бассейн вместо котлована. Да и вообще, даже если Вы огородитесь от верховодки, то осадками очень сильно зальет его. Потом нужно будет счищать всю замокшую землю, откачивать воду, сушить его. Это очень проблематично. Не стоит заранее копать его.

    5. Здесь мы не можем Вам помочь. Здесь делайте либо геотекстилем, либо габионами. А можно террасы делать даже георештками. Типа укрепление склонов и т.д, очень хорошо получается.



     6. Ну смотрите, здесь вообще все нитак как Вы хотите.

    Под плитный фундамент коммуникации не заводятся, они будут врезаться в стены выше плиты. У Вас плита будет на глубине 1,1 м. Вам необходимо убрать чернозем со всей площади застройки. Вы можете экскаватором прокопать траншею для подпорной стены, выкопать котлован и ниже по участку 2-й котлован для отвода воды из пластового дренажа. Потом заливать плиту и только после строительства дома, планировать террасы и т.д. Если Вы сейчас сразу все раскопаете, у Вас будет на стройплощадке "месиво" и даже бетономешалка заехать на участок не сможет. Поэтому лучше вызвать 2 раза экскаватор, чем потом не знать чем отсыпать участок, ведь экскаватор тоже ж не с точностью до 10 см копает. Потом получится, что лишнего убрали. Все делайте постепенно:

    - водоотвод и подпорная стена от соседей с желобами;

    - укрепление дороги с георешетками и желобами;

    - пластовый дренаж под плиту и котлован ниже по участку для отвода воды по склону из под ундамента;

    - хорошую плиту из арматурного каркаса  из влагостойкого бетона маркой W 2 или W 4;

    - постройте дом;

    - террасы.

    Возможно террасы нужно вставлять куда-то ближе в пунктах, но мне сложно судить как Вы их будете делать.



    ответить
  • ElenaRudenkaya 2 года назад

    А еще, на Youtube есть масса фильмов как строить своими руками, в том числе и о георешетках и о желобах с дренажами. Например: https://www.youtube.com/watch?v=rWOPbKljwwg или https://www.youtube.com/watch?v=VE0xY_a7Rl0. Много чего можно найти хорошего.

    ответить
  • Serg 2 года назад



    Вопрос фундамента:

    подушка под плиту  (если можно по слоям в разрезе)

    дренаж: вы пишете через 2-3 м в щебне дренажные трубы это в какой плоскости? рамку с решеткой не представил...

    дренаж плиты непонятное описание если можно к разрезу подушки присоединить рисунок..?

    армировка арматурой параметры...?

    бетон ..марка бетона ..W2W4  понятно...а дальше..

    30 см щебня снова 30см щебня птм 30 см бетона а углубление 1.2м где 30см это цоколь..? Вы пишете плита на глубине 1.1 м это как..?

    можно отмостку к плите показать..?

    перекрытия нет....геометрическая фигура сфера.представили?..конструкция дома полусфера...материал пенополистерол армирован с двух сторон..

    Давайте вы детельней опишите конструкцию фундамента его дренаж и отмостку...

    Тереасы и подпорные стенки вы не спроектируете я уже понил это..



    ответить
  • ElenaRudenkaya 2 года назад

    Добрый день.

    У Вас весь дом будет из пенополистирола? И вес его 1,5 т вместе со стенами? А перекрытия из чего? Я же сказала, что параметры плиты Вам скажу когда получу уточнения, чтобы знать точный вес всей конструкции. На все Ваши вопросы, я отвечу насколько смогу, я и так работаю в основном только над Вашим вопросом. Хотя таких подписчиков у меня много. Схемы я даю из технологических карт, Вам дана подпорная стена полностью спроектированная со всеми дренажами (только на схеме монолитная подпорная стена, а я Вам предлагаю сделать из блоков ФБС).

    Если что-то не устраивает в нашей работе, мы готовы вернуть часть подписки, уважительно относимся к нашим подписчикам и надеемся на такое же общение с нами.

    Еще раз прошу Вас дать полное описание по задуманному строительству, возможно я нитак что-то понимаю в Вашей конструкции. Опишите мне полностью как Вы представляете этот дом.

    1. На какой глубине Вы планировали делать фундамент? По нормам он должен быть на глубине 1,1 м от поверхности земли. Будь то блоки ФБС, или любой другой фундамент. Он должен быть ниже глубины промерзания, для Полтавы это 1 м. Или Вы хотите положить плиту на землю? Тогда это будет просто летний домик, не для круглогодичного проживания. Плита кладется на землю (мелкозаглубленный плитный фундамент) для таких строений как: гараж, баня, легкие каркасные дома или летняя дача (которая зимой без отопления). Надеюсь, доступно объяснила.

    2. Отопление будет круглогодичное или это домик только на лето?

    3. Вы ранее планировали цокольный этаж в склоне, теперь стоит дом посреди участка. У Вас будет 1 или 2 этажа в этом случае (цоколь и эитаж?)? Как они будут перекрыты?

    4. Водоотвод с участка, я уже описала до самых мелочей. И дала схемы. По пластовому дренажу сейчас в своем архиве ищу для Вас фото, чтобы было ясно.

    5. По отмостке сложно сказать, у Вас дом будет круглый? Или с углами? Отмостка естественно нужна, только она должна быть сделана правильно с уклонами. Пока нет точного понимания по конструкции, сложно сказать как она должна примыкать к плите.

    Я детально опишу фундамент сразу после Ваших уточнений. По дренажам я уже все сказала, могу дать теперь только фото. Специально чертить под каждого чертеж по каждому вопросу из ветки, у нас нет возможности, слишком много работы. Фото дренажа Вам найду.

    Жду уточнений.





    ответить
  • ElenaRudenkaya 2 года назад

    Скажите, это такого плана строение Дом полусфера. Это будет делать какая-то фирма на Вашем участке из экструдированного полистиролбетона? Толщина стенок? Чем Ваша конструкция будет армирована? Нужны подробности по конструкции.

    ответить
