Ворота. Виды въездных ворот

Ворота олицетворяют радушие хозяев дома, их отношение к удобству, безопасности, отражают их материальные возможности. Ворота не только ограничивают проход и проезд внутрь участка или в помещение гаража, но и помогают контролировать все перемещения. Рынок предлагает большое разнообразие конструкций и материалов ворот. Чтобы помочь разобраться, какие именно ворота могут подойти для вашего участка, мы предлагаем познакомиться с разными вариантами ворот и способами их установки.

Важные моменты при строительстве ворот въездных ворот

Размеры ворот

Чаще всего ворота проектируются вместе с оградой. Ворота являются частью въездной зоны, и от их внешнего вида может зависеть самое первое впечатление от вашего участка.


Ворота

Размеры ворот. Высота ворот обычно 1,6—1,8 м Важным параметром въездных ворот служит ширина, а она зависит от типа автотранспорта, на который рассчитаны ворота. Если въезд рассчитан только на легковые машины, то ширина может быть до 3 метров.

Если к вам на участок будут въезжать машины грузовые, в том числе и большегрузные, для подвоза строительных материалов: бетона, топлива, удобрений и т. д., то ширина ворот должна быть приблизительно 4 метра и более. Такие размеры целесообразны и с точки зрения противопожарной безопасности, особенно при расположении дома в глубине участка.


Въездные ворота

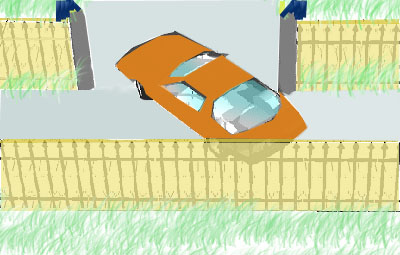

Другой немаловажный фактор при строительстве ворот - какой ширины улица, с которой будут заезжать машины. Узкая улица требует большого мастерства водителя, поэтому чем она уже, тем шире должны быть ворота.

Если на вашем участке узкий, меньше 2,5 м, проезд, то откатные ворота не получится создать из-за отсутствия места. В этом случае подойдут распашные ворота со створками, которые имеют разную ширину: к примеру, ширина одной 1м, другой -3 м. Такие ворота очень удобны. Для легкового автомобиля может быть достаточно и трех метров для въезда, поэтому в каждодневном пользовании можно использовать одну створку. Если приезжает более крупный автомобиль, то можно открыть и вторую створку. Если используется автоматика, то привод можно установить только на широкую створку, а вторую створку открывать в случае необходимости руками.


Распашные ворота с неодинаковыми створками

Материал для ворот

Внешний вид ворот очень важен, выбор материала зависит от степени безопасности, которую вы планируете обеспечить на вашем участке и от общего дизайна участка, дома и забора. Створка ворот состоит из рамы, на которую нашивают панель из определенного материала

  • Гофрированный оцинкованный лист толщиной 0,5-0,7 мм , который затем окрашивается;
  • Гладкий черный листовой металл толщиной не менее 2 мм;
  • Профнастил, покрытый пластиковым покрытием;
  • Сварные металлические конструкции *;
  • Кованый металл;
  • Сендвич-панели;
  • Древесина.

 * Сварные конструкции полотен ворот создаются при помощи газовой или электродуговой сварки, они могут иметь кованые элементы рисунка. При изготовлении обычно применяется фактурный прокат, то есть на металлический пруток накатывается вальцами, или же набивается молотом рисунок. Места сварки прячут под хомутами, сделанными как декор, или же зачищают и заделывают. Есть изделия, которые создаются кузнечными работами сваркой с хомутами и клепками.

Защита материала ворот

Подробности защиты материалов см. в статье Заборы и ограждения. Строительство заборов и ограждений.

Деревянные ворота:

  • Покраска;
  • Обработка антисептиком.

Защитные покрытия металлических ворот и металлических деталей ворот:

  • Окраска асфальтовыми, битумными и пековыми лаками;
  • Кремнийорганические (КО);
  • Каучуковое (КЧ);
  • Фенольное (ФЛ);
  • винилхлоридные (ХС);
  • полиуритановые*;
  • эпоксидные*;
  • порошковые краски (наносятся в заводских условиях – порошок наносят на металл, а затем подвергается термической обработке в печи).

 * краски для наружных работ - с маркировкой цифрой 1, проставленной после буквенного обозначения

По типу открывания, ворота, ведущие на ваш участок, могут быть:

  • Распашные;
  • Откатные;
  • Подъемные решетчатые ворота.

Распашные ворота

Данный вид считается традиционным.


Распашные ворота из древесины

Они подойдут для устройства въезда на участок, выполненного в любом стиле. Конструкция распашных ворот состоит из двух створок. Створки распашных ворот открываются наружу или внутрь на 90 градусов и больше, если есть свободное пространство за ними. Закрытые створки запираются на замок.

Достоинства распашных ворот:

Простота установки - можно установить своими силами (пример установки см. ниже).

Недостатки распашных ворот:

  • Необходимо очищать пространство для открытия створок.
  • Необходимо свободное пространство для открытия створок.
  • При ветрах большой силы возможна деформация створок, и чем больше ширина створки, тем сильнее деформация.

В закрытом положении створки упираются в ограничитель, установленный посередине въезда, в открытом — запираются пружинным фиксатором. Для эксплуатации ворот зимой нужно оставить просвет между обрешеткой и полотном дороги приблизительно 100-150 мм.

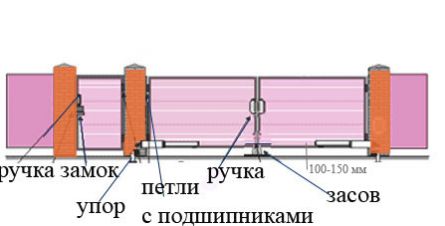

Устройство распашных ворот

Распашные ворота бывают автоматическими и ручными. Обычно при автоматизации распашных ворот требуется два привода. Большинство приводов для распашных ворот открывают ворота вовнутрь, поэтому нужно убедиться, что внутри участка хватает места для открывающихся створок.

Перед установкой ворот нужно обратить внимание на то, чтобы со стороны, в которую открываются ворота, подъездная дорога не имела подъема, чтобы при открывании створки ворот нижнем краем не задевали полотно дороги.

Петли распашных ворот

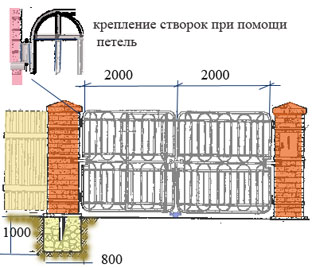

Крепление створок ворот при помощи петель

Для ворот необходимы обычно 4 петли. Диаметр стержня выбирается не меньше, чем 12 мм. Проверьте качество петли: стержень должен входить в другую половинку с очень маленьким зазором, это проверяется, слегка покачав петлю – стержень должен минимально отклоняться от центра. К петлям с двух сторон приваривают металлические пластины толщиной 5-6 мм по всему контуру касания пластины с петлей.


Приваривание пластин

Если ворота делают несъемными, то в таком случае их нельзя будет поддеть ломом и проникнуть на участок, то петли располагаются навстречу друг другу. Для этого перед привариванием можно разложить петли и пластины на плоскости, как на рисунке.


Раскладывание петель ворот перед привариванием

Далее к стойкам приваривают пластины петель. Зазор между столбом и решеткой ворот делаются с помощью деревянных прокладок. Обычно он выдерживается 5-15 мм.

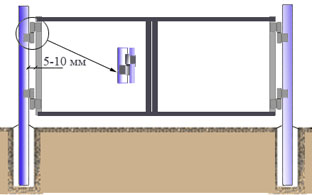

Зазор между решеткой и столбом

Петли ворот делают с подшипниками или бронзовыми втулками, они устанавливаются строго вертикально. Строители говорят, что петли на подшипниках (см.рис.) более износостойкие, чем петли с шариками: благодаря подшипнику обеспечивается плавное скольжение штыря. К створке и столбу петля крепится сваркой.


Подшипниковая петля для ворот

Петли с шариками - возможный, но, по мнению строителей, не лучший вариант (см.рис.).


Петля с шариками

Столбы распашных ворот могут быть изготовлены из дерева, стальной трубы, железобетона, кирпича. Створки ворот могут быть коваными, сделаными из дерева – сплошные и решетчатые, гладких металлических листов, металлической сварной решетки, профнастила, из сэндвич-панелей – в зависимости от того, из какого материала изготовлен забор. Раму створок делают из деревянных брусков, металлических труб, уголков.

Форма створок может быть самая разная - от прямоугольной до арочной, полотно створок украшается любыми декором: коваными петлями, шпилями, проушинами и т.д.


Формы створок распашных ворот


Пример установки ручных распашных деревянных ворот с деревянными столбами

 Деревянные ворота и калитки состоят из рамы и обрешетки.

  • Соберите рамы. Рамы ворот прямоугольной формы делают из брусков сечением 50х100 мм с диагональной укосиной для предупреждения провеса створок ворот. Рамы лучше собирать с применением эпоксидного клея. Соединения дополнительно укрепляют шурупами или нагелями.
  • Уложите ворота на землю.
  • Поместите по бокам столбы.


Столбы сбитые деревянными рейками

  • Сбейте столбы рейками (чтобы при установке выдержать правильное расстояние между столбами). Нижняя рейка должна совпадать с нижним обрезом калитки или ворот.
  • Под столбы выкопайте ямы шире столбов на 10 см до 1,5 м глубины.
  • Насыпьте на дно битого кирпича или камня.
  • Опустите столбы в ямы так, чтобы между поверхностью земли и нижней рейкой ворот оставалось не менее 100—150 мм в расчете на снежный покров зимой (летом можно ниже рамы набить доски, чтобы под воротами не проходили животные).
  • Забетонируйте основания, закрепив столбы при помощи распорок в вертикальном положении (распорки снимают через две недели).
  • Прежде чем оставить бетон застывать, проверьте горизонтальность и вертикальность расположения деталей.
  • Навесьте створки ворот на петли.
  • После навески рам прибейте обрешетку, начиная от середины ворот: первую планку прибивают к одной из половин точно по стыку рам: она закроет стык, образуя фальц, необходимый для запирания ворот.
  • Прикрепите защелку, закрывающую створки.

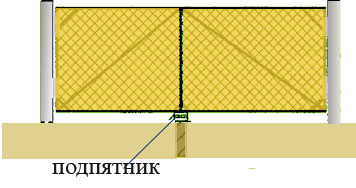

Установите подпятники — небольшие столбики, которые удерживает ворота и не дают перекашиваться и открываться в обратную сторону, когда створки ворот закрыты.


Подпятник для ворот

 Откатные ворота

Откатные или раздвижные (сдвижные) в настоящее время тоже очень популярны.

Ворота состоят из элементов – полотна ворот и направляющих с системой роликов. Ролики могут быть изготовлены из металла, копролонового материала. Створки двигаются по роликовым опорам, параллельным линии забора. Для установки ворот необходим фундамент, где будут располагаться опорные ролики.

Ворота, открываясь, двигаются горизонтально, поэтому различные возвышения со стороны отката ворот недопустимо. Неровное полотно забора со стороны отката створки также является препятствием для установки откатных ворот.

Для откатных ворот необходимо пространство для отката вдоль забора (расстояния для отката зависят от вида ворот, описание см. ниже)

Панели откатных ворот могут быть изготовлены из разных материалов (о материалах можно прочесть в статье Заборы и ограждения. Строительство заборов и ограждений). В последнее время часто используют сэндвич-панели, которые состоят из двух листов оцинкованной стали (как вариант: анодированного алюминия), а между ними располагается слой пенополиуритана.

Откатные ворота бывают нескольких видов:

  • подвесные;
  • консольные;
  • откатные по рельсу.

 Общие достоинства откатных ворот:

  • Компактность, не требуют пространства для распахнутых створок перед въездом.
  • Выдерживают сильные ветровые нагрузки.
  • Нет необходимости расчищать пространство для открытия ворот.

Общие недостатки откатных ворот:

  • Необходимо следить за очищением роликовых опор.
  • Нужно иметь достаточно места для отката панелей ворот (зависит от вида ворот – см. ниже).

Виды откатных ворот

Подвесные

Используются очень редко. Над проемом ворот устанавливается балка. К этой балке на роликах привешивались ворота.

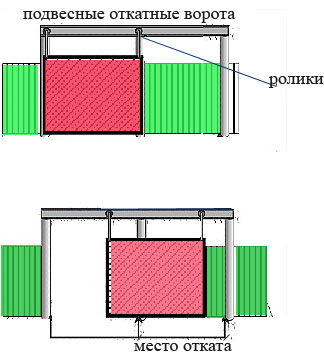

Подвесные откатные ворота

Достоинства:

  • Используются при ограниченном пространстве въезда на территорию.
  • Нет необходимости расчищать пространство перед въездом, необходимое для распахивания створок (при распашных воротах).
  • Устойчивость к ветровым нагрузкам.
  • Устойчивость к взлому.

Недостатки:

  • Ограничение по высоте при въезде (увеличение высоты расположения балки влечет за собой увеличение толщины столба и увеличение площади створки ворот, что ведет к удорожанию конструкции; а также увеличение парусности, то есть снижение устойчивости к ветровым нагрузкам). В случае, если в ваши подвесные ворота вдруг должен въехать высокий автомобиль, то они верхняя балка станет для него препятствием.
  • Необходимо очищать от снега направляющие.
  • Нужно пространство для отката.

Откатные по рельсу

Такие ворота используются часто.

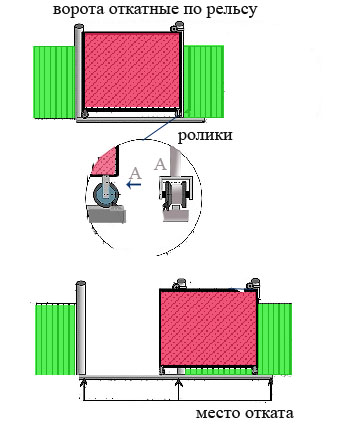

Ворота откатные по рельсу

Они не требуют большого пространства для отката и могут закрывать большие проемы – до 6 м. Вдоль проема ворот на уровне земли укладывается рельс, на него на колесиках устанавливается панель ворот, сверху на столбе два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам.

 Достоинства:

  • Используются при ограниченном пространстве въезда на территорию.
  • Нет необходимости расчищать пространство перед въездом, необходимое для распахивания створок (при распашных воротах).
  • Устойчивость к ветровым нагрузкам.

 Недостатки:

  • Нужно следить за чистотой рельса.
  • Нужно пространство для отката.

Консольные откатные ворота

Такие ворота не имеют рельсов под воротами и балок над ними.

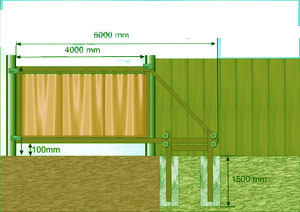

Консольные откатные ворота

Панель консольных откатных ворот нависает над проемом. Откат консольных ворот: при ширине проезда 4 м нужно минимум 2 м дополнительного пространства для отката створки вдоль забора.

Этот тип ворот по типу установки балки делится на виды:

  • балка сверху,
  • балка в середине,
  • балка снизу, (иногда встречается вид с телескопической балкой).

Ворота, открываясь, двигаются горизонтально, поэтому нужно проверить, чтобы не было препятствий на их пути со стороны отката: горки, мусора и т.п. Извилистый забор со стороны отката ворот также является препятствием движению.

Достоинства консольных откатных ворот:

  • Некоторые виды могут быть установлены на небольшой высоте от земли – около 10 см, и благодаря этому даже во время снегопадов сохраняют свою работоспособность и подвижность.
  • Не имеют ограничения по высоте.

Недостатки консольных откатных ворот:

  • считаются сложными в исполнении.

Виды консольных откатных ворот

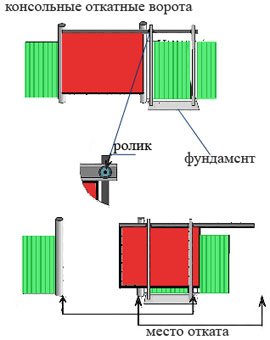

Балка консоли сверху (из двутавра) у консольных откатных ворот


Балка консоли посередине

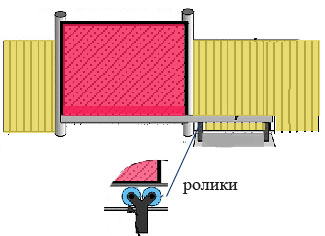

Балка консоли снизу

Стоимость откатных консольных ворот (например, с обшивкой рамы листом профнастила) при ширине панели 4 м и высоте 2 м - 1,5 тыс. дол. С добавлением автоматики стоимость увеличится на 1 тыс. дол.

Подъемные решетчатые ворота

Данный вид ворот делают обычно из дерева.

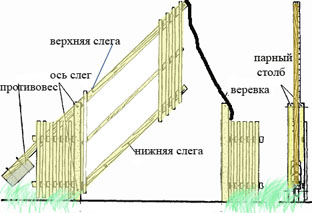

Подъемные решетчатые ворота

В последнее время их используют нечасто. Шарнирные слеги ворот (верхнюю и нижнюю) навешивают на осях в парных воротных столбах. На конец верхней слеги закрепляют противовес, уравновешивающий створку с обрешеткой из штакетника. Створка шарнирно скреплена с верхней и нижней слегами. На парных столбах ворот делают запорное устройство, закрепляют шнур для опускания и подъема створки.

Достоинства:

  • Перекрывает проемы до 3 м.
  • Можно изготавливать из подручного материала.

Недостатки:

  • Неудобны в эксплуатации;
  • Неэстетичны.

Калитки

У распашных ворот калитки чаще всего устраиваются отдельно, но они также могут быть встроены в полотно распашных ворот, обычно их ширина около 1 м.


Калитки распашных и откатных ворот

У откатных ворот калитки могут быть встроенными и отдельно стоящими. По удобству на первом месте калитки отдельные, так как у встроенных калиток есть порог, неудобный для входящих. Встроенные калитки имеют порог, иногда высокий, через который неудобно переступать.

В случае, если вы решите устроить откатные ворота на месте забора или распашных ворот, то стоит заранее продумать, не будет ли мешать калитка.


Место для отката ворот

Оборудование ворот

Ворота и калитку стоит оборудовать звонком, переговорным устройством и электромагнитным замком. Такое оборудование очень удобно при расположении дома в глубине участка. Электромагнитный замок может управляться из дома, и не нужно каждый раз ходить к калитке. Проводку оборудования обычно делают по нижним кромкам ограды. Для защиты от воров можно использовать датчики движения (статья Системы сигнализации. Охранная сигнализация для дома. Часть 1), которые подают сигнал или включают освещение: они могли бы включать свет, когда вы заезжаете или заходите на свой участок.

Выводы

Частный дом начинается с въездных ворот, которые создают настрой, с которым хозяин въезжает на свой участок. Ворота, ведущие на участок, отвечают за безопасность, должны быть красивы и прочны, поэтому и выбор их должен быть продуман до мелочей с учетом особенностей местности, стиля вашего дома, и, конечно, материальных возможностей. Они могут быть ручными и автоматизированными, выполненными из суперсовременных материалов или из подручных средств, главное, чтобы они обеспечивали своим хозяевам комфорт и чувство защищенности.

Внимание: Цены актуальны на 2009 год.
