Вопрос по конструкции перекрытия и лестницы в коттедже

Вопрос задал:





Здравствуйте! Случайно нашла ваш сайт и очень много полезного здесь нашла.  Очень хочется найти ответ и на  мои вопросы.

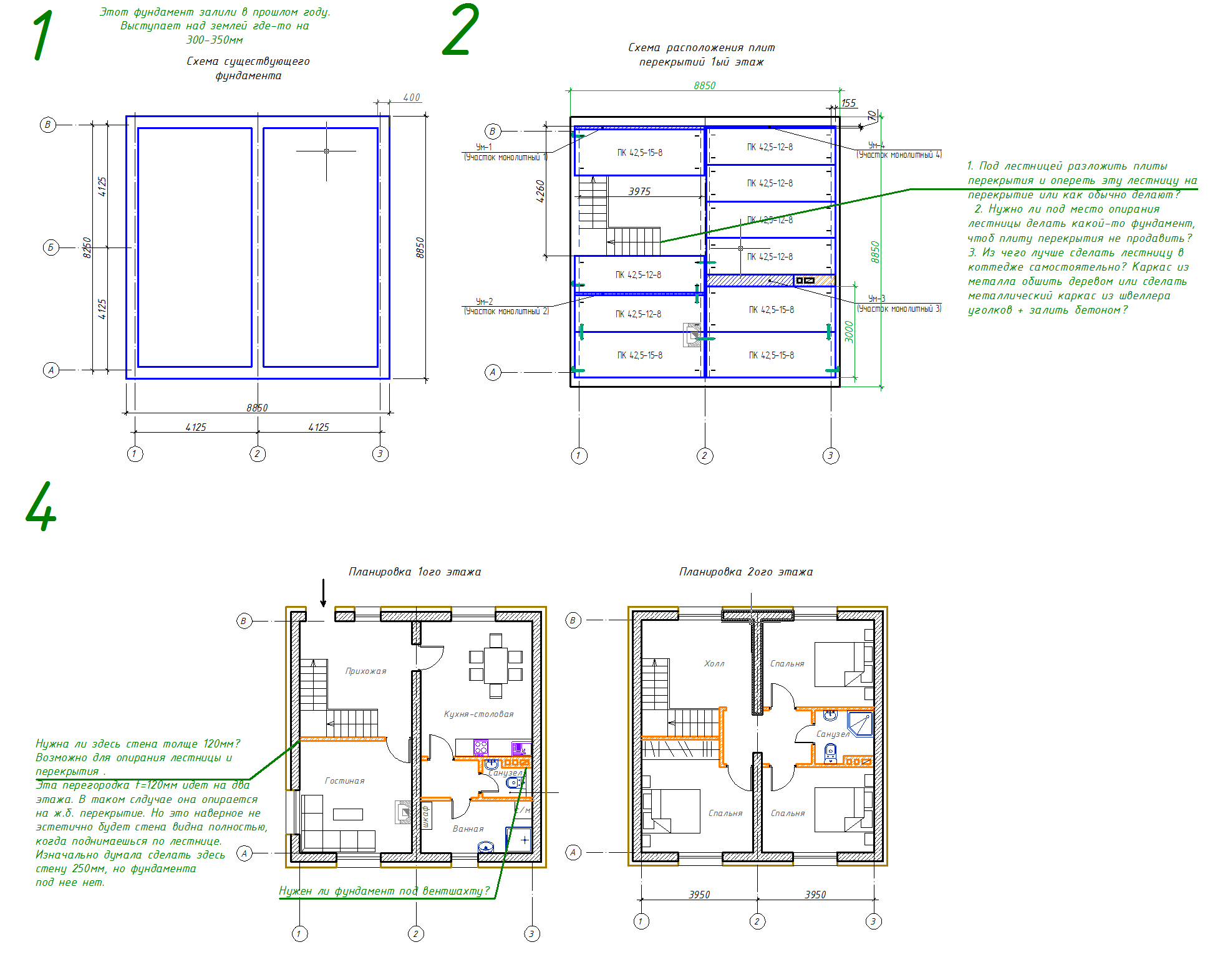

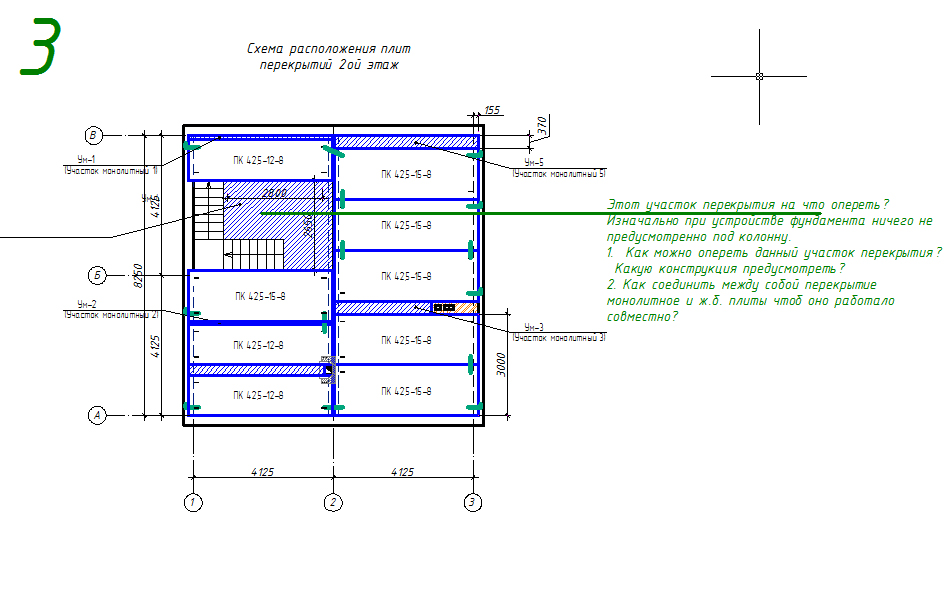

Ситуация следующая. Есть готовый фундамент, который был сделан в прошлом году. Он был сделан  под несущие стены из газобетона "Инси-блок" толщиной 300мм.  То есть несущие стены наружные и одна внутренняя. Сейчас  появилась  желаемая  планировка. И лестница  по планировке из двух маршей, расположенных под прямым углом.  Я разложила приблизительно ж.б. плиты перекрытия, а как сделать конструкцию  лестницы и соседний с лестницей участок перекрытия не знаю.

Комментарии

  • sova 2 года назад

    ответить
  • valera 2 года назад

    Здравствуйте!

    Отвечать на Ваш вопрос будет специалист Сварог (ник), начнет либо сегодня, либо завтра.

    ответить
  • Svarog 2 года назад

    Здравствуйте. При вашей схеме не обойтись без стойки на повороте лестницы или "второго света". Балки для второго варианта я приложил ниже. По первому, думаю, сами поймете как. Со вторым светом вариант будет смотреться красивее, раз уж вы все равно теряете много места на 2м этаже в осях Б-В и 1-2.

    Вы бы могли получить маленькую комнатку сверху, уменьшив ширину лестницы и сделав ее П-образной. Или сделав подъем на верх от входной двери.

    Монолитный участок и плиты между собой отдельно соединять не надо.

    Если будет колонна, то нужен фундамент.

    Лестницу можно сделать по любому из ваших вариантов. В том числе и просто деревянную, которую просто опирают на полы. Они примерно одинаковые по трудоемкости.

    По поводу перегородки около лестницы. Если бы был фундамент, то сделали бы стенку из тех же "Инси-блоков". На нее бы оперли балки перекрытия. Сейчас это смысла не имеет, просто будет стальная балка.

    Фундамент под веншахту нужен ,если она будет сборная ж.б. но шахта может быть и легкой, сейчас очень много вариантов в легких конструкциях, когда фундамент не нужен. Фундамент под ж.б. шахту делается отдельно от основного фундамента. Представляет собой простую монолитную ж.б. подушку по уплотненому щебню. Можно закопать блок ФБС, сами решайте, что проще или дешевле.

    ответить
  • Svarog 2 года назад

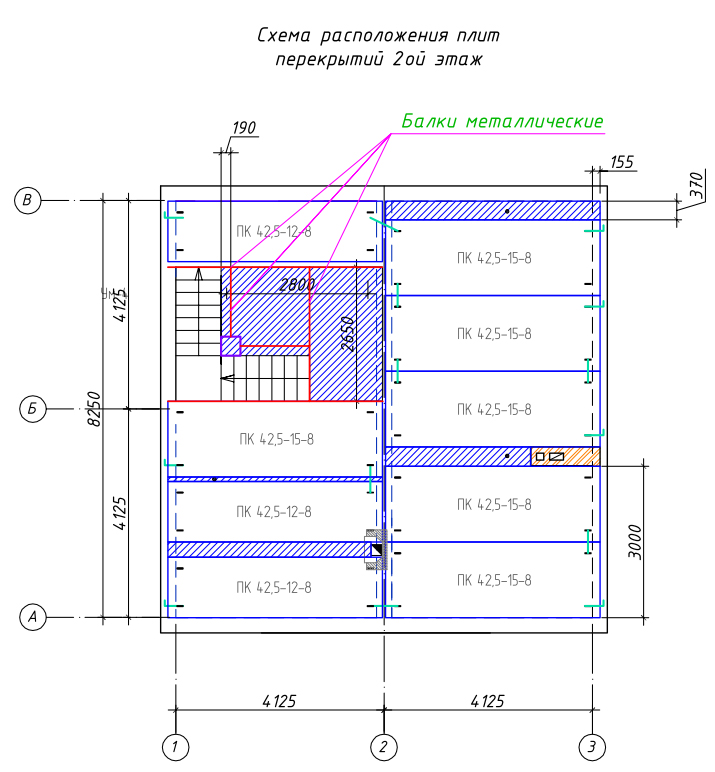

    Красным показаны балки. 2 балки основные несущие и одна поперечная. Зеленым показаны монолитные участки. Верхний длиный армирован как несущий на весь пролет. Который поменьше армируется на пролет от стены до второстепенной балки.

    Незакрашенный синий прямоугольник - "второй свет".

    Ширина верхнего длинного МУ выбирается так, чтобы головой не биться при подъеме по лестнице.

    ответить
  • sova 2 года назад

    Здравствуйте, на счет "второго света" тоже думала, это самый частый вариант, который видела. Дело в том, что я помогаю знакомому и планировка такая и лестница ему предпочтительна. Если только реализовать это будет дорого, тогда это будет аргумент.

    1. Подскажите как можно сделать стойку, из чего? Она будет идти только в пределах первого этажа, поддерживая перекрытие.

    Из чего лучше ее сделать? Из кирпича 380х380 или ее сделать металлической из двутавра? Как сделать фундамент для этой одинокой стойки, чтобы она была устойчива и вертикальна. Нужно ли ее фундамент как-то связывать с основным.  Какой глубиной делать такой фундамент? Как его сделать проще?

    2.  То есть, если балки, к примеру, сделать из швеллера, то нужно ли дополнительно какая то обрешетка  по ним или сетки хватит?  Какую сетку лучше положить?

    ответить
  • Svarog 2 года назад

    Здравствуйте.

    1. Дороже будет значительно :). Нужен фундамент. Завязать его с существующим будет не просто. Это будет столбчатый фундамент, залитый под стойку. Сложность тут в том, что при небольших нагрузках надо избежать разности осадок. Для этого заглублять надо на ту же глубину, что и фундамент под стены, делать и трамбовать подсыпку.Габариты низа такого фундамента должны быть не менее ширины основного фундамента. Точнее сказать не могу - не знаю ваших грунтов.

    Стойка может быть высотой до перекрытия. Дальше - только если нужна с архитектурной точки зрения. Сечение ее может быть как двутавровое - но тут нужен широкополочный, а это только с 20 номера - дорого. Дешевле взять трубу. Кирпичный столб больно тяжелый - фундамент будет больше, дороже.

    2. При тех пролетах, что у вас получатся, можно сделать просто плиту армированную, дополнительных балок не надо. Причем там сетка выйдет в районе диаметра 10мм AIII(А400) с шагом 200х200 (это предварительно, для экономики).

    Для более точных расчетов, желательно знать грунты и схему, которую вы окончательно примите.

    И опять же. Вертикальная балка справа от стойки у вас расположена в начале ступеней. Ее вполне можно сдвинуть ближе к колоне, если нет архитектурно-эстетических соображений на этот счет.

    ответить
  • sova 2 года назад

    Здравствуйте, Svarog! Интересен вариант с армированной плитой. Точно грунты не смогу пока сказать, но на сколько помню может быть суглинок. Как опереть эту плиту, на что, если дополнительные балки не понадобятся? Если сделать из трубы стойку, то из какой трубы? Какого сечения хватит, чтобы выдержать вес  плиты? Если нужны все-таки балки, то из какого профиля? Швеллера? Может есть какая-то картинка для наглядности, как такой участок перекрытия опирается? Для стойки фундамент я так поняла на глубину , как крепить металлическую трубу к фундаменту?

    ответить
  • Svarog 2 года назад

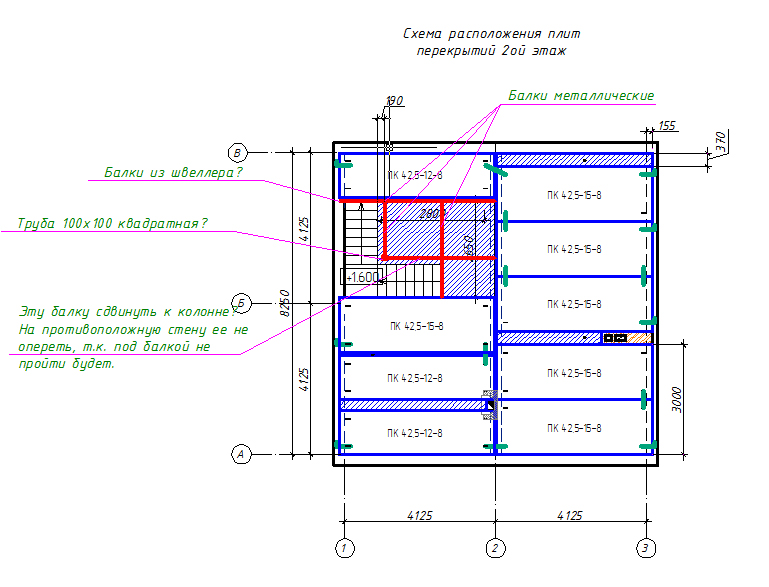

    Вы верно нарисовали картинку, только нет необходимости горизонтальную балку от колонны вести дальше вертикальной балки их просто не пересечь будет.

    А вот ответить на прочностные вопросы до понедельника не смогу :( - дома нет расчетных программ. Они на работе лицензионные.

    ответить
  • sova 2 года назад

    Здравстсвуйте, Svarog! Все-таки не совсем понимаю какие балки нужны, а какие нет. На последней картинке вторая вертикальная балка концом, который ближе к лестнице не на что не опирается, т.е. длинная балка на пролет 4125 все же нужна здесь.  Все же как организовать такое перекрытие? Вы писали что балок не надо. Как опереть плиту + лестницу. Какой толщиной это перекрытие? Какой арматуры хватит? Как эта плита крепится ко всему остальному? Какая стойка здесь подойдет? Как крепится металлическая стойка к фундаменту?

    ответить
  • Svarog 2 года назад

    Постараюсь завтра ответить на все ваши вопросы :). Сегодня возможности не было расчеты выполнить.

    ответить
  • Svarog 2 года назад

    Здравствуйте. Ниже приложил схему.

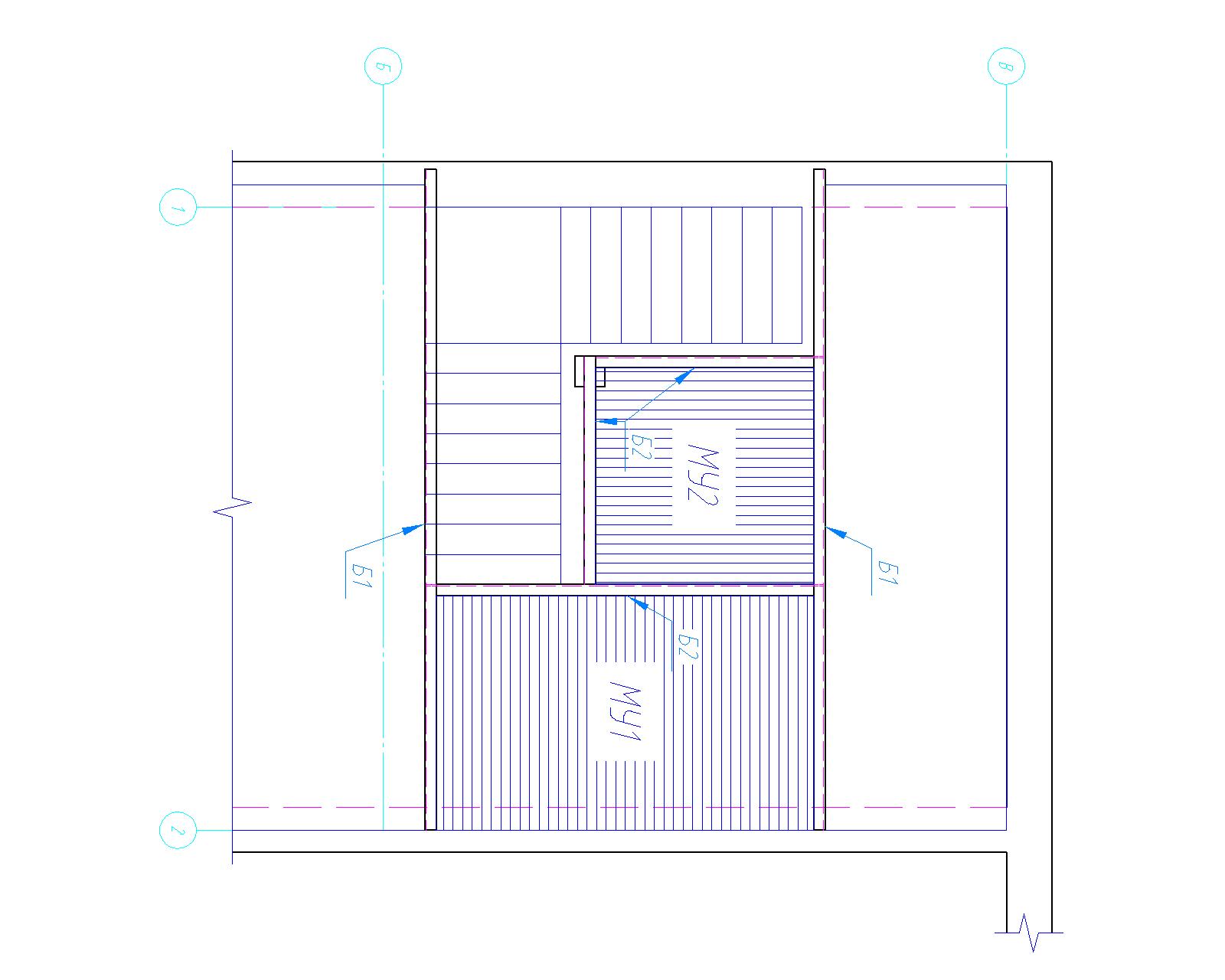

    Есть 2 основные балки - Б1. И 3 второстепенные Б2. С конструктивной точки зрения они выбраны одного сечения - Швеллер 16у. если хотите выровнять по высоте с перекрытиями, то берите их все из швеллера 20у.

    Балки между собой крепятся на болтах или сварке по серии 2.440-2 в.1.

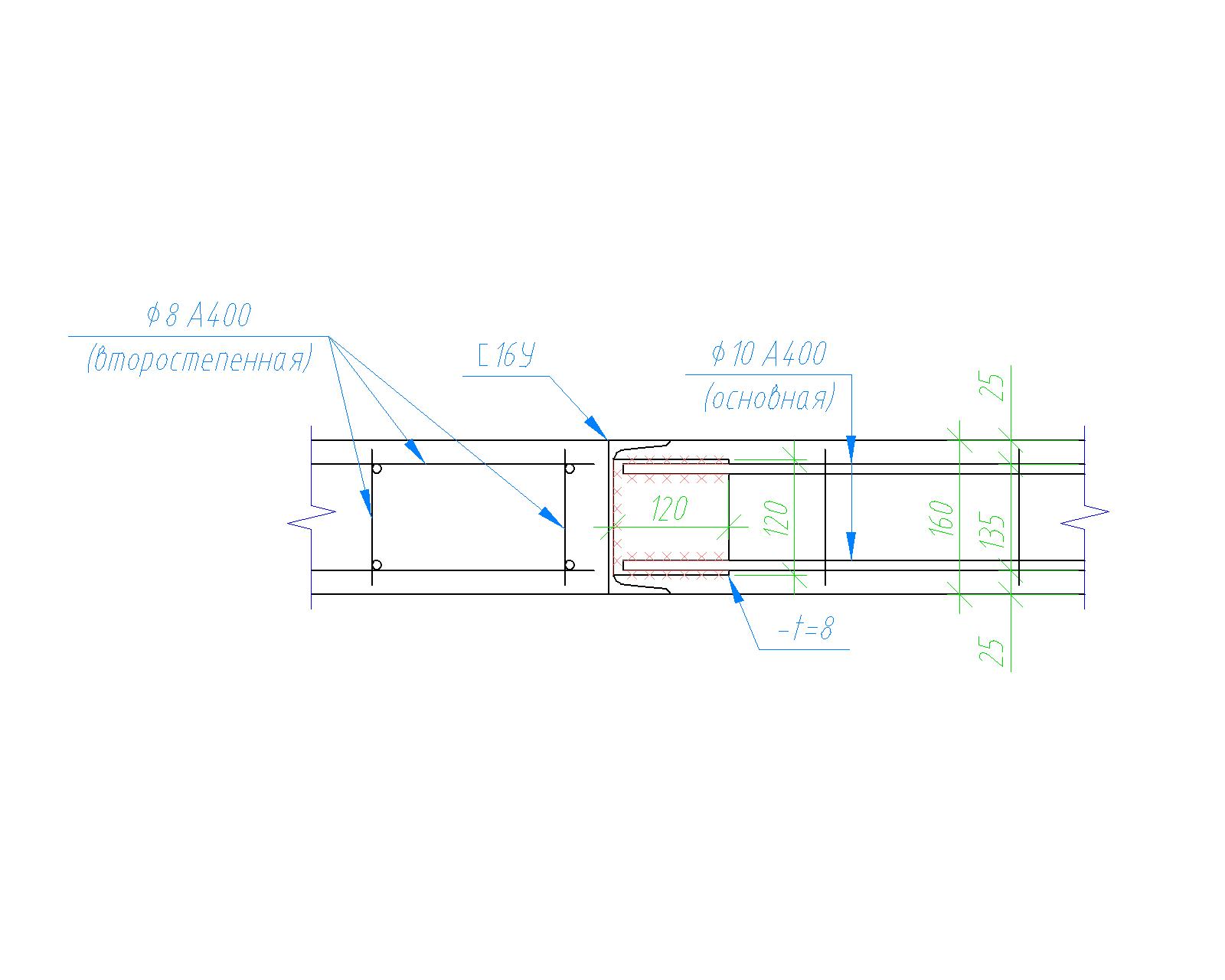

    Узел устройства монолитных участков в опорной зоне прикладываю.

    Монолитные участки армируются диаметром 10 А400 в основном направлении (смотрите по штриховке на МУ) и диаметром 8мм во второстепенном. Можно везде диаметр 10 заложить. Этот вариант с опалубкой. Можно профлист в качестве несъемной опалубки установить.

    Колонну лучше взять из трубы 102х5 или любого другого большего габарита. Толщину только меньше 5мм не берите .прожжете сваркой. Узел соединения с фундаментом любое - от замоноличивания трубы в бетон при заливке фундамента, до приварке к закладной или с использованием опорной пластины толщиной 12мм и распорными болтами (хилти или подобные) диаметром 16мм. Если будет пластина или закладная ,добавте фасонки. Если выберете сразу замоноличивание в бетон, то глубина должна быть не менее 200мм.

    ответить
  • Svarog 2 года назад

    ответить
  • Svarog 2 года назад

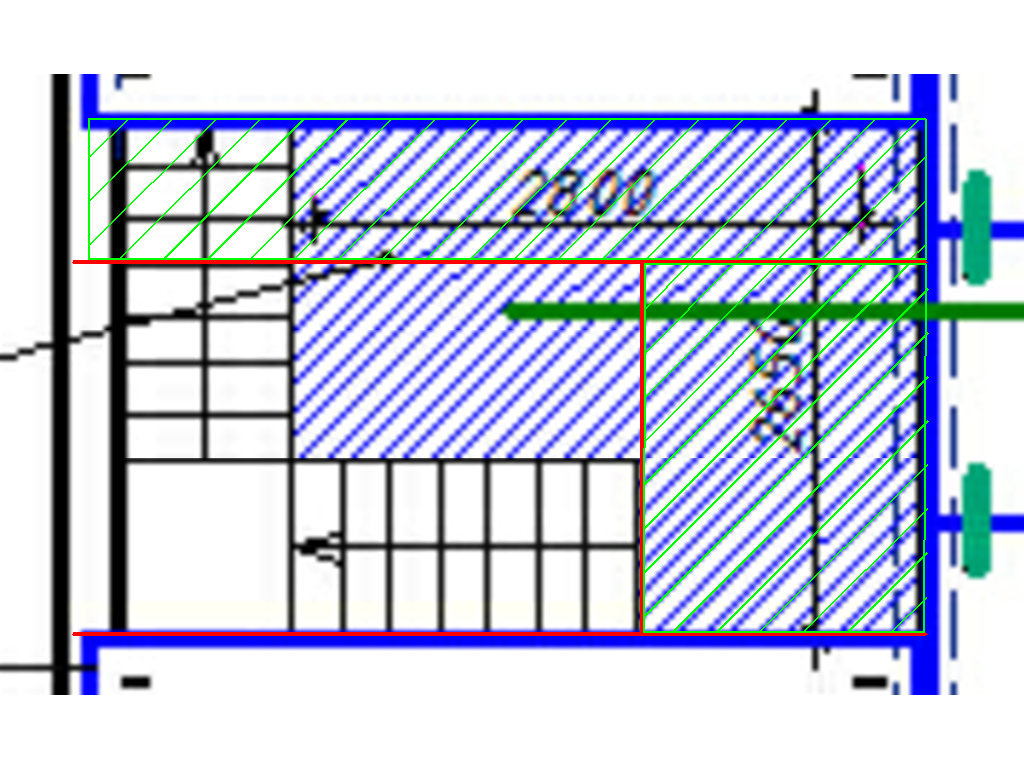

    Картинка развернулась :(

    ответить
  • sova 2 года назад

    Спасибо большое!

    ответить
