Замоноличивание пространства между плит перекрытий

Вопрос задал:

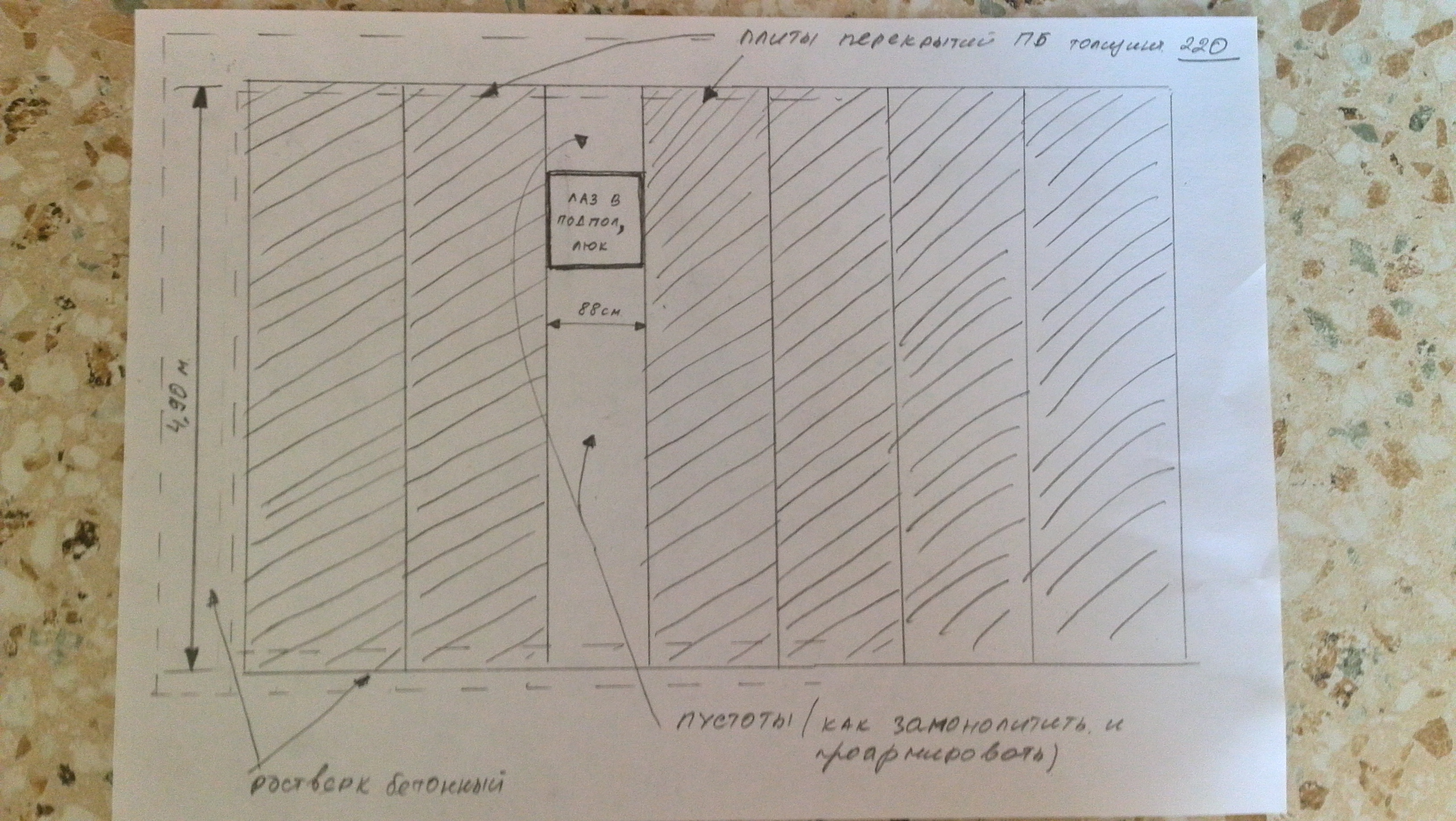

Здравствуйте. Мне опять нужна Ваша помощь. Уложил плиты перекрытий на свой фундамент ТИСЭ. Остался проем длинной 4.90м и шириной 0.88, в этом проеме примерно по середине должен быть лаз(люк в подпол) от плиты до плиты,как проармировать и на что  опирать? плиты ПБ шириной 1.5 толщина 220, все плиты опираються на ростверк двумя сторонами. Прилагаю рисунок схему.

Комментарии

  • Svarog 2 года назад

    Здравствуйте

    Не хорошо вы расположили, одним железобетоном не обойтись теперь.

    У вас нет даных по плитам, какая у них несущая способность? Так же надо знать, какие у вас полы будут (пирог). Варианта 2. Первый - в плиты загнать анкера и попробовать все повесить на них. Второй - прокинуть швеллера, в них сделать поперечные ребра, к которым приварить арматуру и замонолитить. Это самые надежные. Можно еще попробовать сварить стальную коробку под проем, ее закрепить к плитам; на коробку опереть монолитные участки.

    Выбирайте, какой вам проще сделать, приведите даные по плитам и полам, и я подробнее распишу.

    ответить
  • belovarin 2 года назад

    Спасибо за ответ. Плиты у меня ПБ-2,2-49 15-8 ИЖ 831, Я так понимаю 8 тонн несущая способность. Полы (о них пока не думал)  давайте самые тяжелые считать (если вы имеете ввиду ВЕС пирога полов). А можно ли совместить второй и третий способы , я имею ввиду сварить из уголка короб  на нижние уголки опереть продольную  арматуру а поперечную арматуру врезать в плиты с шагом например 500мм. Как посоветуете,или лучше посмотреть в сторону швелеров (дорого).



    ответить
  • belovarin 2 года назад

    Что-то я все больше склоняюсь к швеллерам,что бы не нагружать плиты. Какой швеллер посоветуете?

    ответить
  • Svarog 2 года назад

    Здравствуйте.

    8 в марке - это не 8 тонн, это 800кгс/м2 полезной нагрузки. Хотя и не всегда полезной, иногда с учетом собственного веса. Плита многопустотная, весит в районе 250кгс/м2. За неимением точных данных, давайте рассчитывать, что ваша плита гарантированно несет 550кгс/м2. Нагрузка в жилом доме на перекрытие по нормам составляет 195кгс/м2; стяжка с утеплителем даст до 150кгс/м2; желательно учесть перегородки из кирпича - это 50 ... 100 кгс/м2. Итого в районе 400 кгс/м2, с учетом "тяжелого пола". Если точно узнать, что плита рассчитана на 800кгс/м2 (для этого паспорт на нее нужен, или уточнить у продавцов, или знать серию по которой она выполнена), то можно 1 и 2 способы применить. Но все же самый надежный на швеллера.

    Фактически проходит швеллер №14. Но можно взять и швеллер № 12, который завязать анкерами с плитами перекрытия. Что дешевле ,посмотрите сами. В швеллера надо будет вварить фасонки толщиной t=6 мм с шагом 200-300мм. Желательно принять шаг 200мм, так как сам бетон может растрескаться при усадке при большем шаге. К фасонкам надо будет приварить арматуру диаметром 10мм. Проходит и 8мм арматура, но ее очень легко пережечь электродами. Длина шва должна быть не менее 6см, отсюда подбирается фасонка (предлагаю не менее 70мм шириной). Эта арматура должна быть расположена в нижней части монолитной плиты. Поперек ее (вдоль монолитного участка) надо так же уложить арматуру A400 (диаметр можно взять 8-10мм) и вязальной проволокой примотать к основной рабочей арматуре (приваренной к швеллерам). Сверху плиту можно проармировать простой сеткой из ВрI диаметром 3-5мм с шагом 100х100 (какую найдете). Желательно с шагом хотя бы 400х400 связать прутиками из той же BpI сетку с нижней арматурой. Бетон желательно взять В15 (М200), надо обязательно уплотнить (провибрировать) палкой, особенно в зоне швеллеров. Защитный слой рабочей арматуры должен быть не менее 20мм.

    Теперь о том, как именно сделать плиту, ведь у вас высота швеллера 140мм. Можно швеллер выровнять по нижнему краю плит, а бетон сверху залить до верха. Можно выровнять по верху и залить плиту толщиной 120мм (тут можно взять швеллер №12 без связи анкерами с плитой, так как плита легче будет). Снизу зашить гипсокартоном.

    Есть еще 1 вариант. Не требующий установки съемной опалубки. Устанавливается швеллер №12 с выравниваем по нижней плоскости плит. Сверху укладывается профлист 60 узкой полкой вниз. В каждую волну (это примерно 200мм шаг)  с защитным слоем в 20мм укладываются арматурные каркасы. Каркас выполняется из 2х стержней A400 диаметром 8мм на расстоянии 60мм (по наружным граням). Между собой стержни связаны поперечной арматурой с шагом 100мм из той же восьмерки или из ВрI диаметром 5мм. Скрепляются вязальной проволокой (хорошо заматывать, чтобы каркас жестким был) или точечной сваркой (иногда такие каркасы не дорого заказать). Сверху эти каркасы связывают между собой или отдельными стержнями с шагом 200мм или укладывают сетку из BpI4 … 5 мм с ячейками 200х200 (редкая, так что чаще есть 150х150, можно 100х100). Снизу подшивается гипсокартоном.

    ответить
  • belovarin 2 года назад

    Огромная благодарность Вам за подробный ответ. Остановлюсь на последнем варианте,правда есть несколько вопросов:

    1. Швеллер ложить ребрами к плите.

    2. Не совсем понял про армирование (рисуночек бы отруки).

    Заранее спасибо.



    ответить
  • belovarin 2 года назад

    И пожалуйста про фасонки (это пластины и они должны привариваться к швеллеру) как они должны располагаться?

    ответить
  • belovarin 2 года назад

    Почему молчите ? Я всетаки приобрел 14 швеллер и на выходных хотел ставить, варить и заливать. Профлист Н60 не нашел в наличии, только на заказ изготовят,а у меня время. Итак вопрос открытый про фасонки, где и как они должны стоять? Швеллер буду ровнять по нижнему краю плит. С армированием разобрался. И еще хотел для уменьшения веса плиты  залить бетоном на высоту швеллера,потом положить плиты пенополистирольные экструзионные,а сверху стяжку до верхнего края плит. Можно так?







    ответить
  • valera 2 года назад

    Я написала Сварогу уже дважды, ждем, простите.

    ответить
  • Svarog 2 года назад

    Здравствуйте. Извините, что исчез - завал на работе, ни на что время не остается :(.

    Швеллера ставятся полками внутрь, чтобы бетон опирался на полки. С утеплителем вы хорошо придумали, сделать можно. Так же можно засыпать легкий заполнитель, типа керамзита вместо пенополистерола.

    Чуть позже постараюсь вам схему армирования и установки фасонок показать.

    ответить
  • Svarog 2 года назад

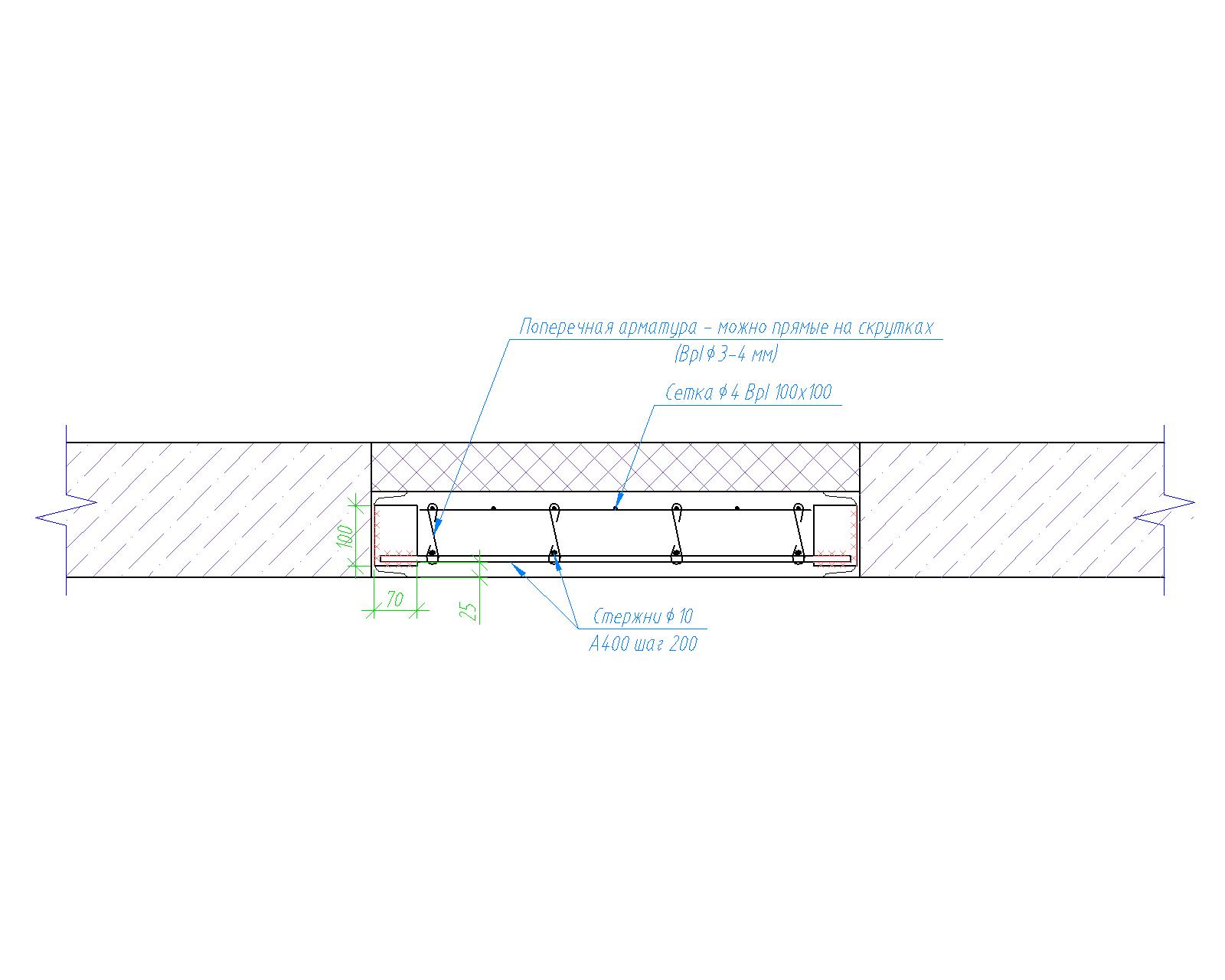

    Обещанный чертеж

    ответить
