Перекрытие между первым этажом и мансардой

Вопрос задал:

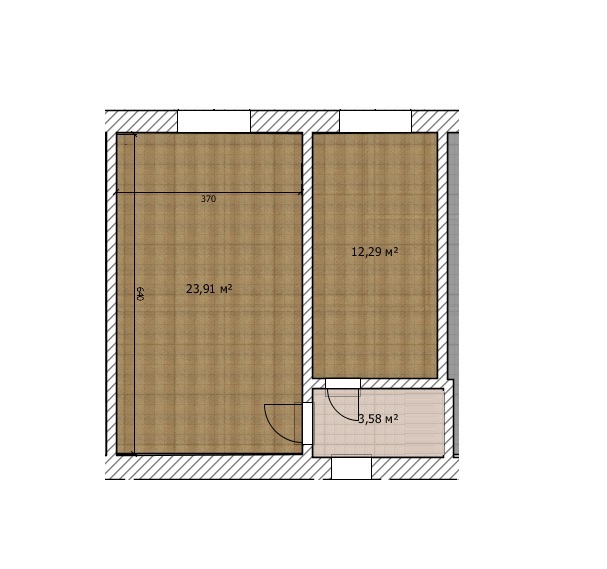

Добрый день! я проживаю в центральной части города, в одноэтажном доме старой постройки из ракушняка. Несущие стены толщиной 45 см без штукатурки, выстота стен (от пола до потолка) первого этажа 3 м 30 см. Односкатная крыша. Чердак в высокой коньке имеет высоту 3 метра и скат до 0 внутырь двора.

Подскажите из чего сделать перекрытие между дмумя несущими стенами растояние между которыми 6 м 40 см? Несущие только передняя и задняя стена, осталь стены не несущие их использовать в качетве опоры не вариант вообще. Также помогите с расчетом по материалам перекрытия. И где лучше его закупать. Чуть не забыл. На мансарде планирую установить кровать, душевую, холодильник и т.д. вообщем использовать хочу как полноценное жилое помещение. Подъем на мансардный этаж планирую сделать снаружи двора через лестницу.

Комментарии

  • 7994554 8 лет назад

    Подвала под домом нет. Год постройки после военный, примерно 50-60 годов. Ракушняк.

    ответить
  • 7994554 8 лет назад

    Забыл добавить, дом находится в городе Одессе, Украина. Крышу, перегородки и наружные стены мансарды планирую делать из Сип панелей.

    ответить
  • ElenaRudenkaya 8 лет назад

    Добрый  день.

    Специалист Сварог будет отвечать в Вашей ветке.

    По покупке материалов подсказать никак не сможем. Дело в том, что читатели нашего портала живут на территории всего бывшего СССР, а некоторые и дальше :). Это же касается и специалистов портала, мы не "сидим в одном месте", а находимся в разных городах. Поэтому, советовать компанию-поставщика в данном случае бессмысленно, так как в разных регионах они разные и по разной цене.

    ответить
  • 7994554 8 лет назад

    А когда ответит?) заранее спасибо!

    ответить
  • ElenaRudenkaya 8 лет назад

    Сегодня- завтра утром, обычно быстро.

    ответить
  • Svarog 8 лет назад

    Здравствуйте.

    Пролет у вас большой, перекрыть можно только железобетонном (пустотные плиты) либо металлом. Вам желательно взять легкое перекрытие. Поэтому я бы рекомендовал взять стальные балки из швеллера с уклоном полок №24 с шагом 3м, по ним уже деревянное перекрытие. Можно взять широкополочный швеллер №20 с тем же шагом. Со швеллером широкополочным проще работать, между полками можно установить деревянные балки. К сожалению у вас не все размеры есть. Так бы я точнее шаг взял.

    Возможно, вам более выгодно будет с шагом 1.5м установить швеллера №20. Но швеллера надо раскрепить по середине между собой - стальной уголок приваривается к нижнему поясу швеллеров поперек. для этого у уголка подрезается ребро в месте приварке. Поточнее объясню, если выберите такой вариант.

    Когда с вариантом определитесь, распишу подробнее.

    ответить
  • 7994554 8 лет назад

    Скажите какие размеры вам скинуть для более точного расчета?

    ответить
  • Svarog 8 лет назад

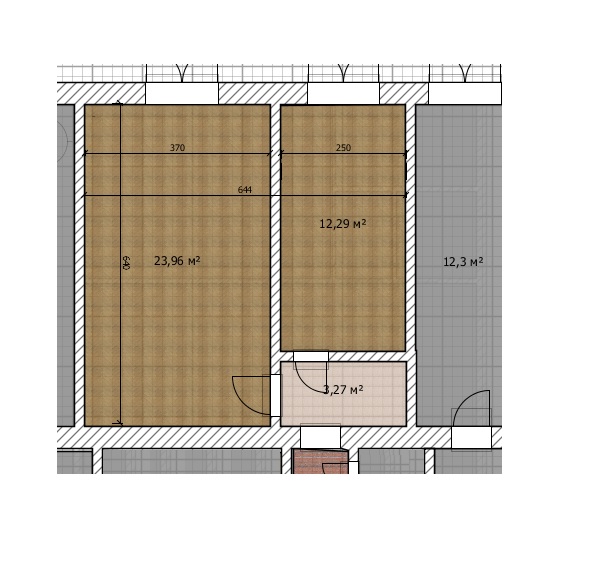

    Да здесь не то что для расчета. У вас стоит размер 3.7м, дальше нету. Но судя по расположению окон вам будет выгоднее 3 швеллера расположить

    ответить
  • 7994554 8 лет назад

    два над не несущими стенами и один по центру?

    ответить
  • 7994554 8 лет назад

    ответить
  • Svarog 8 лет назад

    Ошибся - 4 швеллера. 3 балки из двутавров именно так и лягут, как вы пишите. Но центальная балка будет тогда более нагруженной. Поэтому по швеллеру с краев и 2 швеллера у краев проема. Только под ними надо будет сделать ж.б. подушки.

    ответить
  • 7994554 8 лет назад

    а как это понять "под ними установить"?

    ответить
  • 7994554 8 лет назад

    кстати а старые стены из ракушняка шириной 45 см выдержат металические швелерра и ж.б. подушки?

    ответить
  • 7994554 8 лет назад

    и еще вопрос: вы точно имели ввиду швеллер или все же двутавровую балку?

    ответить
  • Svarog 8 лет назад

    Если 4 - шаг 1.5 метра, то швеллер :). Если 3 - шаг для среднего элемента будет около 3х метров, тогда двутавр.

    ответить
  • 7994554 8 лет назад

    Объясните пожалуйста, я не понял по поводу установки ж.б. подушки под швеллервми. Как это? Можете нарисовать?

    ответить
  • Svarog 8 лет назад

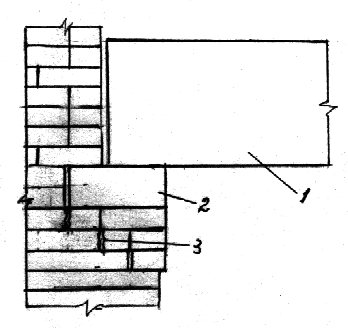

    Под балку делается в ракушечнике (или другом относительно слабом материале стен) подушка из бетона В15 высотой 80-100мм, шириной на 50-100мм шире граней балки в каждую сторону; глубина обычно на всю толщину стены, но у вас стена толстая, можно ограничится 250-300мм на которые надо завести балку на стену. Армируется такая подушка одной сеточкой кладочной из проволоки Вр-I 3мм с шагом ячейки 50х50мм (можно 100х100, но  лучше найти с шагом меньше). Подушка защитит стену от сколов и трещин от сосредоточенной нагрузки. Вот здесь примерная картинка. Большие числа для двутавров (у них пролет больше).

    ответить
  • 7994554 8 лет назад

    повторите ссілу с примером, а то эта чтото не читается!

    ответить
  • 7994554 8 лет назад

    Я немного не понял это письмо:

    Svarog (эксперт Builderclub)

    Ошибся - 4 швеллера. 3 балки из двутавров именно так и лягут, как вы пишите. Но центальная балка будет тогда более нагруженной. Поэтому по швеллеру с краев и 2 швеллера у краев проема. Только под ними надо будет сделать ж.б. подушки.

    Пожалуйста, если можно на моем или другом рисунки от руки отметьте (как наглядный пример): где расположить конкретно (растояние), какое количество и что именно (двутавровую балку или швеллер) и какой развер выбрать балки или шверлера. И если не трудно укажите точно где ставится швеллер, а где  двутарвровая балка, если необходимо комбинировать одно с другим. (может подпишите их Ш-швеллер, ДБ-двутавровая балка).

    Заранее Спасибо огромное!

    ответить
  • Svarog 8 лет назад

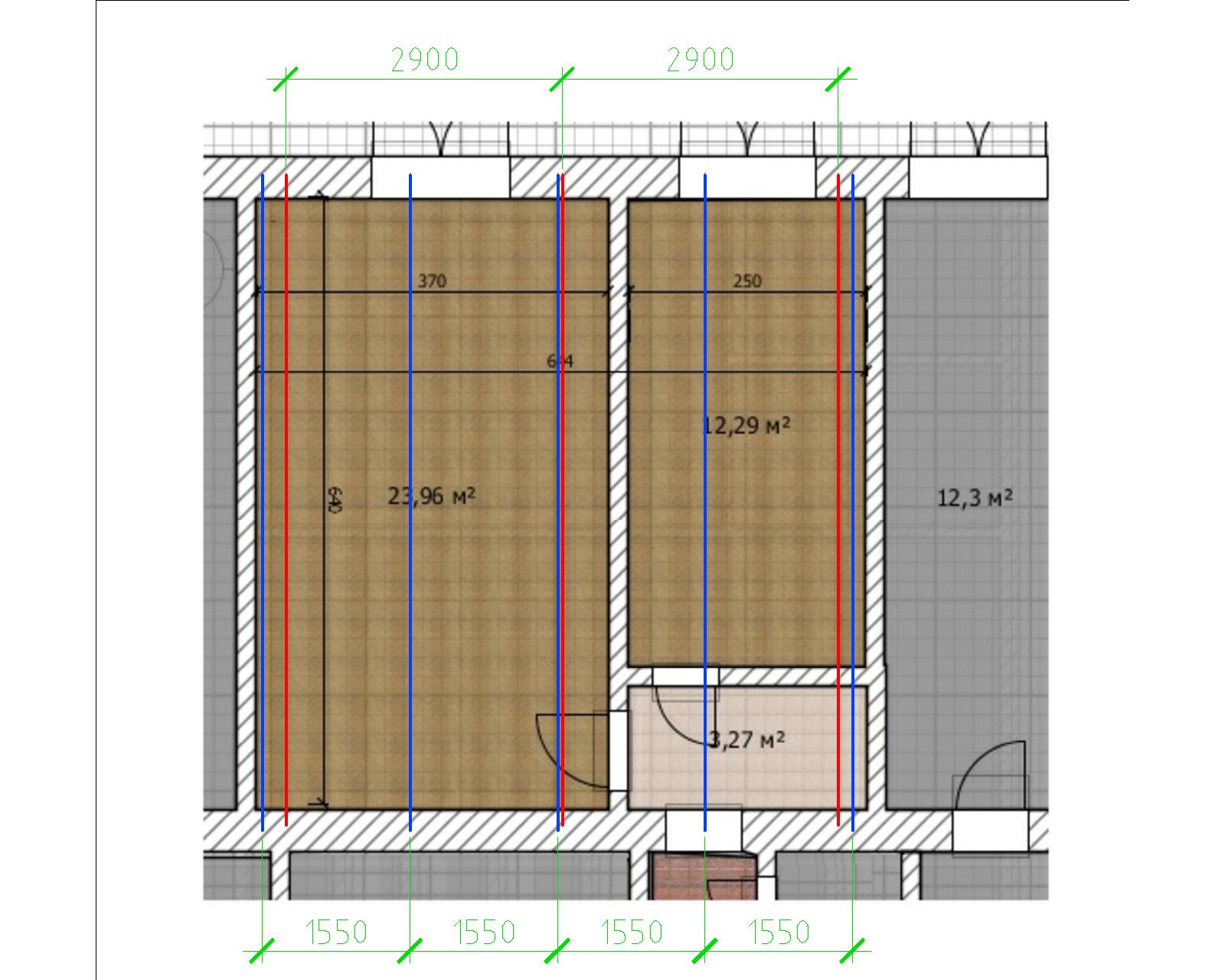

    Перечитал свое сообщение выше, понял что вас запутало.. Я писал про двутавры, а назвал их швеллерами, извиняюсь. Двутавры через 3м, швеллера через 1.5м. Ниже схему накидал, швеллеров все же надо 5, 4 не раскладываются нормально.

    ответить
  • Svarog 8 лет назад

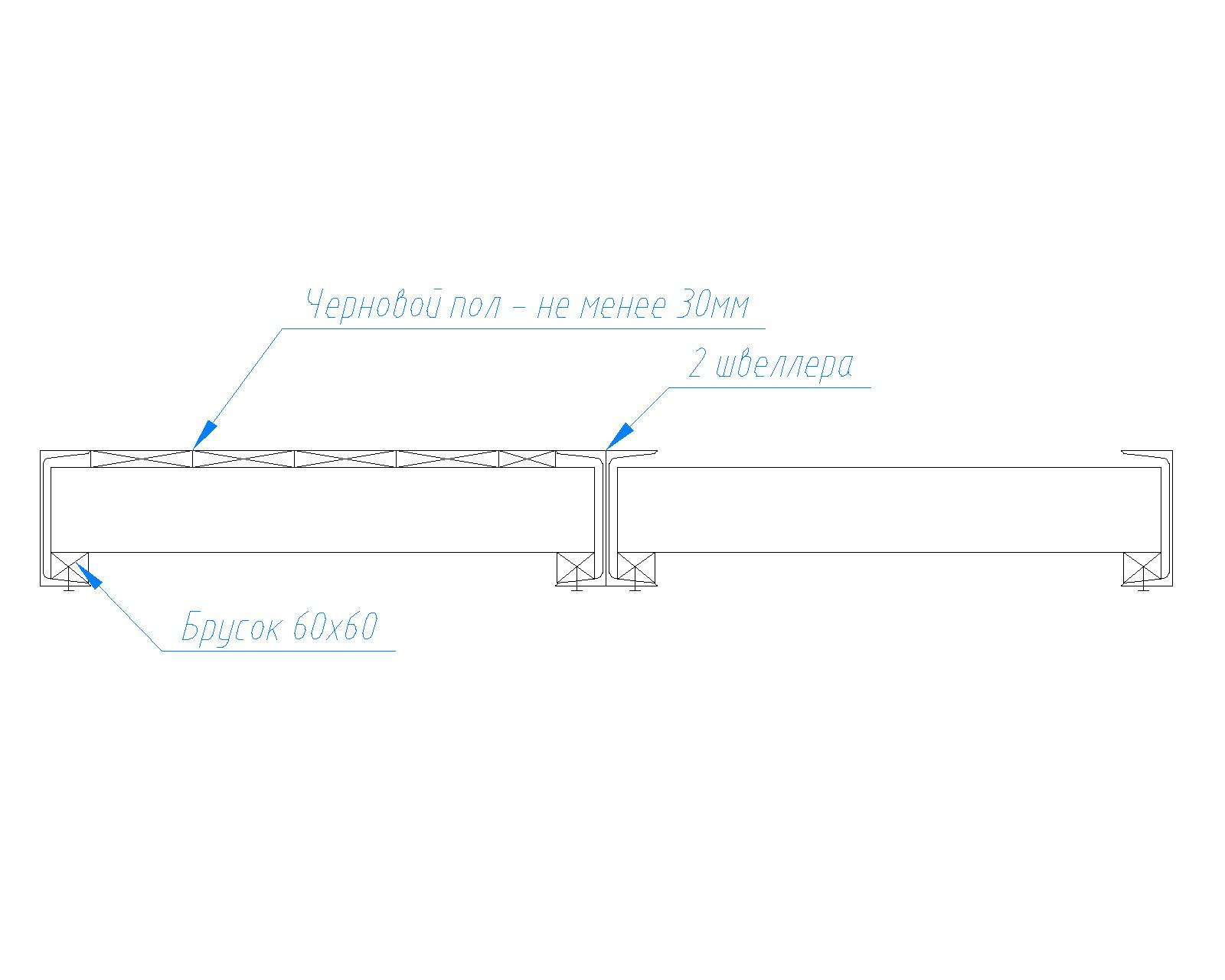

    Под швеллера еще придется перемычки усиливать, или новые делать. Как вариант можно взять Двутавр №24 (балочный) и 2 швеллера №24 по краям. Расставить по схеме двутавров. Чтобы не разводить разносортицу, можно по середине поставить спаренные швеллера, по краям одиночные. Так, наверное, будет оптимальнее. Но напомню, что швеллера надо будет расрепить между собой. Если вы загоните деревянные балки между швеллерами, ниже картинка, и скрепите часть из них со швеллерами через уголки, то будет достаточно

    ответить
  • Svarog 8 лет назад

    Несущую деревянную балку вам нужно сечением не менее 50х150мм с шагом 600мм (50х180 с шагом до 750мм).

    ответить
