Армирование плиты перекрытия

Вопрос задал:

Добрый день!

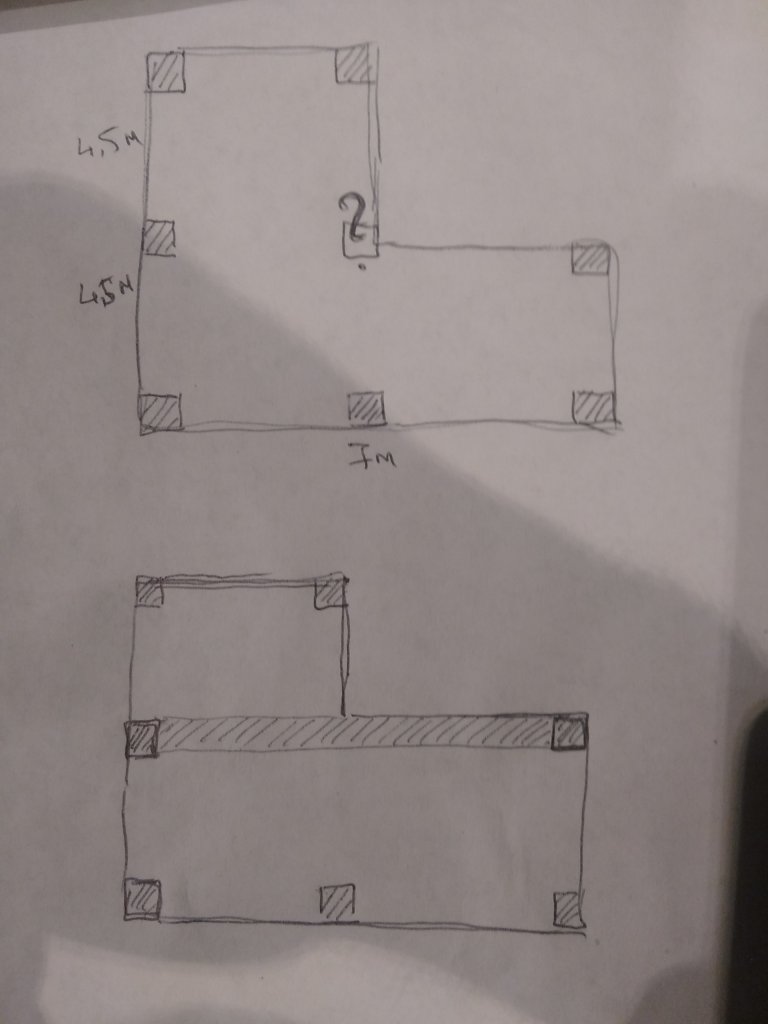

Дизайнер нарисовал перекрытие над гаражем. Точнее это плита покрытия (плоская крыша). Соответственно, нагрузка только от снега. Думается 400 кг на м2 это с очень большим запасом. Форма плиты на рисунке. Опирание на монолитные колонны 30х30, высота 2,8 метра. Армирование колонн 4ха16 + хомуты. Сама плита толщиной 20 см. 2 сетки 20х20 см. Нижняя а14, верхняя а12. Расчетный бетон б25, по факту - б45.

Но мне не нравится колонна во внутреннем углу, она там мешает. Отсюда есть несколько вопросов:

1 . Можно ли колонну убрать, залив вместе с плитой вдоль пролета балку, сечением (включая плиту) 40х40 ребром вверх (технически залить не проблема, вопрос именно конструкционный). Если это возможно, тогда максимальный пролет будет 4,5 метра и толщину плиты, думаю, можно уменьшить до 15 см, чтобы снизить её собственный вес.

Если можно, то какое армирование нужно для балки? (арматуру толще 24 найду врят-ли).

И если плита 15 см, то верхняя сетка видимо уже не нужна, кроме усиления в районе опирания на колонны?

2. Меня смущает немного опирание плиты на колонны по углам. Нет ни капителей, ни ригелей. Можно ли так делать или лучше залить по периметру плиты ригель высотой еще в плиту и шириной 30 см?

Заранее спасибо за помощь!

Петр

Комментарии

  • Svarog 1 год назад

    Здравствуйте.

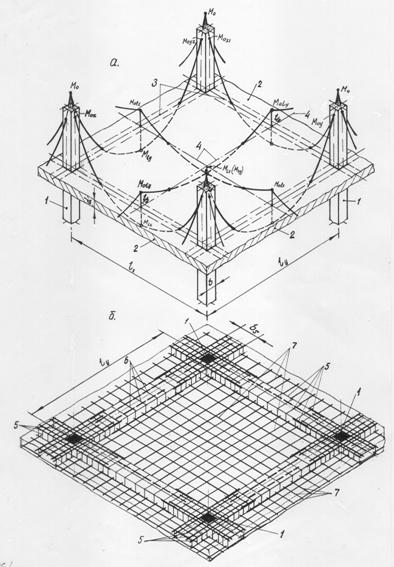

    Безригельные перекрытия - это довольно сложная конструкция. Требующее сложное армирование.

    Просто плиту на колонны не кладут.

    Ригель вместо колонны выполнить можно.

    Толщина плиты менее 200мм требует более аккуратной работы - не все могут сделать. Тоньше 160мм я бы не делал. Ну и такие конструкции необходимо уже конструировать, а не просто делать.

    ответить
  • kdlpv 1 год назад

    Спасибо за ответ!

    1. Вариант на вашей схеме мне понятен. Тут плита выходит за периметр колонн. Так я обычно и вижу на всех стройках. А можно ли сделать узел опирания плиты на колонны, но не вынося плиту за периметр колонн? Пустить по периметру ригель (типа армопояса) можно? Такая конструкция будет работать? Просто колонны уже стоят :-(.

    2. Если плита 16 см, это предполагает две сетки арматуры, или только нижнюю?

    Спасибо,

    Петр

    ответить
  • kdlpv 1 год назад

    Да, и забыл спросить про армирование центрального ригеля. Можно приблизительно прикинуть, как его армировать? Количество прутов и их диаметр. Или если такой ригель заливается ребром вверх, то на растяжение работает арматура плиты?

    ответить
  • Svarog 1 год назад

    1. Выход за периметр колонн сделан не просто так, не хватает анкеровки арматуры над колонной. Я бы вам рекомендовал как раз сделать нормальные ригели, по которым уже залить плиту.

    2. Плита толщиной 16 см предполагает только уменьшение высоты сечения, соответствтенно увеличение всех напряжений. На схеме, что я привел выше не показана верхняя сетка плиты, которая делается или на всю плиту, или только в районе опорной части. Вообще, на частных домах, я рекомендую использовать простую схему армирования плит перекрытия с сетками в нижней и верхних зонах. Так как более сложное армирование требует расчетов не перекрытия отдельно, а всей системы: колонны-ригели-перекрытие, желательно еще фундаменты с основанием. Так же требуется уже делать проект. Так как надо указывать зоны армирования, величину анкеровки, особые указания, соблюдение норм СНиП.

    3. По ригелю. Сделать возможно, а вот рационально ли - это большой вопрос. Дело в том, что для железобетонна пролет более 6м уже является критическим - резко растет высота сечения, площадь армирования, что тянет за собой величину анкеровки и т.д. начинают уже применять напрягаемую арматуру. С этой точки зрения эффективнее поставить вам угловую колонну.

    Вы сказали, что залиты колонны, уточните, есть ли угловая (я так понимаю нет), есть ли возможность ее залить, сделаны ли выпуски из остальных колонн.

    ответить
  • kdlpv 1 год назад

    Все понял, спасибо за разьяснения!

    Колонну эту пока не залили, но раз надо - поставлю её на место, это не сложно, а перекрытие залью, как и планировалось, 20 см. с двумя сетками и ригелем по периметру перекрытия.

    Тогда остаются 3 вопроса :-)

    1. Высота ригеля по периметру получается 40 см (20 см полка и 20 см перекрытие) ширина 30. Ему нужно какое-либо особое армирование или 4 прута 14 арматуры вниз и два наверх достаточно?  Прикинув по несущей способности арматуры вроде с большим запасом выходит!

    2. Как часто ставить хомуты? каждые 20 см или реже? Гнуть их конечно не проблема, но дюже много получается.

    3. И последний. Выпуски из колонн отгибать под верхнюю сетку плиты (ригеля) или это не важно, лишь бы в монолите?

    Спасибо большое за терпение,

    Петр

    ответить
  • Svarog 1 год назад

    Здравствуйте, Петр!

    1. Для центральных ригелей (с пролетами 4.5м) достаточно по 3 стержня диаметром 14мм но в верхней и нижней зоне. Так как у вас жесткая заделка ригелей в колонны, то в опорной зоне будут обратные моменты. Причем они почти равны пролетным.

    2. Шаг хомутов 200, по нормам надо ставить даже часто, но у вас нормально будет.

    3. Выпуски из колон надо отгибать в верхнюю зону, так как над опорой обратные моменты, как я писал выше. Но это если у вас не идут колонны выше. Иначе арматуру надо сосединять с арматурой выше лежащей колонны, а в местах прихода ригеля делать каркас как на картинке выше я давал. На углах ставить гнутые Г-образные стержни, чтобы соединить пересекающиеся каркасы ригелей.

    ответить
  • kdlpv 1 год назад

    Все понял, большое спасибо, вопросов больше нет. Теперь дело за малым - все сделать правильно :-)))

    ответить
