Таунхаус. Электрика.

Вопрос задал:

Здравствуйте.

Таунхаус, 90м2. Сделал разводку по электрике.

Кабель NYM нг LS: для розеток -2.5мм2, 3 жилы; для освещения – 1.5мм2, 3 жилы.

Вводной кабель в дом алюминий (вроде 16мм2);

Вводной автомат 40А, далее хочу поставить УЗО 50А, 100мА, счетчик и далее группы 1-го этажа.

На втором этаже 2-ой щиток: ввод 25А, и далее группы 2-го этажа.

От вводного щитка до щитка 2го этажа планируется кабель медный 10 мм2.

Разводка по дому планируется в ПВХ гофре по потолку и опуск по стенам, далее все будет отделываться имитатором бруса.

Не могли бы Вы проверить правильность разбиения по группам? Может быть будут какие-нибудь советы.

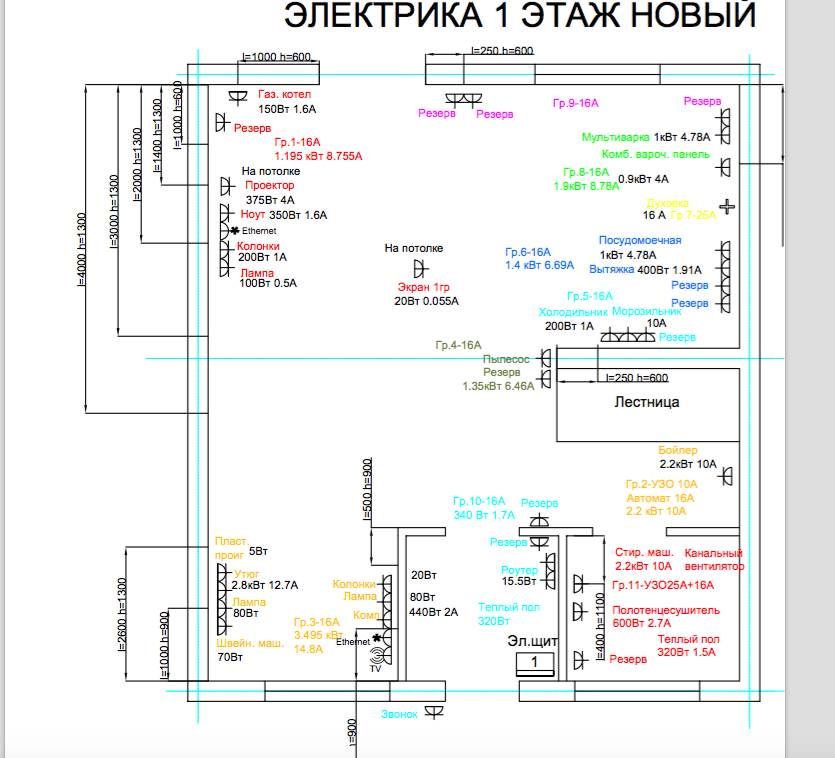

1 Этаж Розетки

Гр1. Газовый котел Проектор Ноут Колонки Лампа Экран Р-1195Вт; I-8,7А; Автомат-16А

Гр2. Бойлер 2200Вт; 10А; УЗО10А+16А

Гр.3 Проигрыватель пластинок Утюг Лампа Швейная машина Колонки Лампа Компьютер 3495Вт; 14,8А; 16А

Гр.4 Пулесос Резерв Резерв 1350Вт; 6,46А; 16А

Гр.5 Холодльник Морозильник Резерв 2400Вт; 11А; 16А

Гр.6 Посудомоечная машина Вытяжка Резерв 1400Вт; 6,69А; 16А

Гр.7 Духовка газовая ; ; 25 А

Гр.8 Комбинированная варочная панель Мультиварка 1900Вт; 8,78А; 16А (25А)

Гр.9 Резерв Резерв Резерв Резерв ; ; 16 А

Гр.10 Резерв Резерв Роутер Теплый пол 340Вт; 1,7А; 16А

Гр.11 Стиральная машина Полотенцесушитель Теплый пол Резерв Вентилятор 3120Вт; 14,2А; УЗО25+16А

Гр.12 Резерв ; ; 16 А

1 Этаж освещение

Гр.1 Кухня 6 А

Гр.2 Зал Балкон 6 А

Гр.3 Корридор Кабинет 6 А

Гр.4 Прихожая Фонарь над дверью 6 А

Гр.5 Ванна 6 А

Гр.6 Резерв 6 А

Эл. щиток 2 этаж

2 Этаж розетки

Гр.1 Комната 1 Корридор ; ; УЗО25 А+16 А

Гр.2 Комната 2 ; ; УЗО25 А+16 А

Гр.3 Комната 3 ; ; УЗО25 А+16 А

Гр.4 Полотенцесушитель Теплый пол Резерв Вентилятор 1120Вт; 5,1А; УЗО25А+16А

Гр.5 Резерв ; ; 16 А

2 Этаж освещение

Гр.1 Комната 1 - 6 А

Гр.2 Комната 2 - 6 А

Гр.3 Комната 3 - 6 А

Гр.4 Ванна 6 А

Гр.5 Корридор Чердак 6 А

Гр.6 Резерв 6 А

Комментарии

  • valera 6 месяцев назад

    ответить
  • ElenaRudenkaya 6 месяцев назад

    Добрый день, есть несколько вопросов по освещению.

    • планируются обычные светильники?
    • будут ли проходные выключатели?
    • планируется ли установка "умных" выключателей?

    Такие устройства требуют заводить большее жил в подразетники и светильники.

    правильно ли понимаем, сначала идет по порядку планируемые подключаемые устройства и в конце строки характеристики автомата/узо?

    Ждем уточнений.

    ответить
  • Dx 6 месяцев назад

    Здравствуйте.

    1. Светильники обычные, все лампы светодиодные.

    2. Проходные выключтели будут: в прихожей на первом этаже, на лестнице с 1-го на 2-ой.

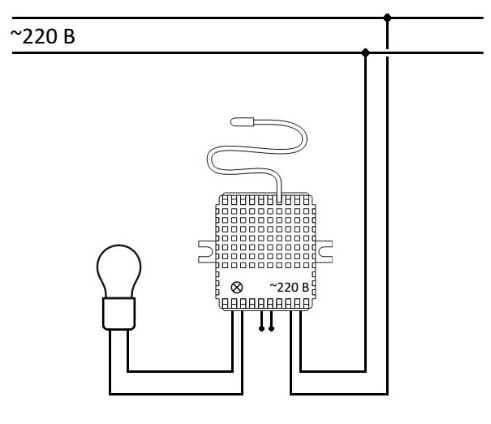

    3. Не знаю, что такое "умные выключатели". Будет часть беспроводных выключателей. Судя по схеме подключения, дополнителбных жил не потребуется.

    4. Гофру решил заложить 20 мм. Кабель выбираю между NYM и NYMнг-LS. Склоняюсь ко второму.

    5. Да, Вы правильно понимаете: сначала идет по порядку планируемые подключаемые устройства и в конце строки характеристики автомата/узо.

    ответить
  • ElenaRudenkaya 6 месяцев назад

    Здравствуйте.

    1. Если планируются везде светодиодные лампы, то нет смысла брать 1,5 мм, вполне хватит сечения 1мм. 1,5мм можно прокладывать, только на случай если захочется вкрутить теплую ламу Ильича на 200 Вт.
    2. Проходные выключатели 2 шт необходимо 3 жилы, если же в связке будет 3 проходных выключателя, то уже необходимо 4 жилы.
    3. "умные" имелось ввиду, выключатели, которые будут управляться дистанционно. Если такие выключатели будут дублироваться кнопками/клавишами, то тоже необходимо заводить дополнительно жило. Как правило такие управляемые выключатели требуют питание и плюс добавляется сигнальный провод.
    4. NYM и NYMнг-LS - отличаются только тем, что один из кабелей не горючий. Хотя это все довольно относительно и это не значит, что кабель без маркировки будет легковоспламеняющимся и хорошо гореть. Просто изоляции данных продуктов имеют немного разный состав. Компаунды входящие в состав изоляции будут по-разному препятствовать возгоранию.
    5. Каких-то замечаний по расчету автоматов не наблюдается. Автоматы при изменении силовых нагрузок по группам легко меняются. Сечение провода 2,5 будет достаточно. Если где-то планируется установка проточных водонагревателей/электрических котлов (приборы которые имеют высокую мощность), то рекомендую в эти места заводить три фазы.
    6. Места под телевизор, ноутбуки рекомендую провести витую пару под ethernet.
    ответить
