Размер коньковой двутавровой балки

Вопрос задал:

Добрый день.

Строю дом 10,4 м на 10,4 м (размер снаружи, внутри 9,6х9,6) из газобетона D500 (400мм). Дом для себя, для постоянного проживания. Второй полуэтаж - жилая мансарда с высотой боковых стен 1,5 м и высотой основания коньковой балки примерно 3,75 м от пола второго этажа (в зависимости от размера балки). Район строительства - Челябинская область.

Кровля планируется двускатная из металлочерепицы, утепление минватой. Принципиально не хочется возводить центральную несущую стену (она не по центру дома) или иные опоры на мансарде, поэтому рассматриваю вариант разместить коньковую стальную двутавровую балку от одного фронтона до другого, опереть стропила на нее и на мауэрлат. В местах опоры балки на фронтонах приварить к ней пластины. Под балку залить во фронтонах армированные бетонные подушки.

По калькуляторам в сети посчитал нагрузки, проходят стропила сечением 50х250 мм, длина около 5,5 м, шаг 60 см. Угол наклона кровли составит примерно 26-27 градусов. Под мауэрлат будет залит армопояс, правда он не будет цельным кольцом из-за окон. Заход армопояса на фронтоны около 2 метров с каждой стороны.

Какой размер балки выбрать? Стоит ли выполнить какие-либо дополнительные мероприятия при кладке фронтонов, поскольку половина всей нагрузки от кровли через балку ляжет на них?

Спасибо! С уважением.

Комментарии

  • Svarog 1 год назад

    Здравствуйте.

    Челябинская область большая, снеговая нагрузка скачит от 3 до 4 снегового района. Я за расчетную брал худший вариант - 4 снеговой район. По расчету вам понадобится балка из двутавра 35Ш2. Достать ее сложно, проще найти 40Ш1, по массе чуть больше.

    Но все несколько сложнее. В опорных зонах реакция может достигать 8тс. Ее можно было бы перераспределить подушкой, армированной кладкой и т.д. Но, я так понимаю, что у вас там окна? А это значит, что нужна перемычка, которая выдержит подобную нагрузку. Стандартные точно не пройдут.

    Ну и само решение с центральной стальной балкой не такое уж хорошее. Конструкция получится "зыбкой". Прогиб балки в середине пролета около 35мм. Т.е. в отличии от стандартной стропильной системы, где прогибы почти равномерные, у вас будет явный "провал" по центру. Крыша будет вибрировать в сильный ветер, что может нарушать герметичнойсть кровли, хотя металлочерепица довольно гибкая.

    ответить
  • Svarog 1 год назад

    Здравствуйте.

    Челябинская область большая, снеговая нагрузка скачит от 3 до 4 снегового района. Я за расчетную брал худший вариант - 4 снеговой район. По расчету вам понадобится балка из двутавра 35Ш2. Достать ее сложно, проще найти 40Ш1, по массе чуть больше.

    Но все несколько сложнее. В опорных зонах реакция может достигать 8тс. Ее можно было бы перераспределить подушкой, армированной кладкой и т.д. Но, я так понимаю, что у вас там окна? А это значит, что нужна перемычка, которая выдержит подобную нагрузку. Стандартные точно не пройдут.

    Ну и само решение с центральной стальной балкой не такое уж хорошее. Конструкция получится "зыбкой". Прогиб балки в середине пролета около 35мм. Т.е. в отличии от стандартной стропильной системы, где прогибы почти равномерные, у вас будет явный "провал" по центру. Крыша будет вибрировать в сильный ветер, что может нарушать герметичнойсть кровли, хотя металлочерепица довольно гибкая.

    ответить
  • osmalahov 1 год назад

    Здравствуйте, уважаемый Svarog.

    Спасибо большое за ответ. У меня тоже получалась балка около 40-й. Согласен, что применение двутавра - не лучшее решение.

    Общался по этому поводу с опытными строителями, говорят, что столько снега на металлочерепице у нас не бывает и что можно вообще обойтись без балки, применив ригели. Понимаю, что здания проектируются под максимальную нагрузку, и расчет прежде всего, а по тем же калькуляторам две стропилины с затяжкой по центру не проходят опять-таки под максимальную нугрузку... Еще мне не понятно компенсирует ли такая затяжка распор на стены? Ведь в этом случае это уже будут висячие стропила, а не наслонные, как в случае с балкой.

    Можете ли предложить более оптимальные варианты на Ваш взгляд? Может ферму какую сделать?

    С уважением, Олег.

    ответить
  • Svarog 1 год назад

    Здравствуйте. Извините, что пропал. Мне только сообщили, что было сообщение (я уведомления не получаю, если не жать "ответить" прямо под моим ответом, и то сбои бывают :( ).

    Распор затяжкой не воспринимается полностью, часть все равно идет на стены. Снега максимального может не быть много лет, так же сдуваться ветром он может почти всегда.

    Ферму сделать возможно. Но вы хотели делать высоту второго этажа 1.5м, а теперь понадобится минимум 2.1м. Фермы придется ставить часто - с шагом не более 1м.

    Ферму постарался выбрать самую простую.

    ответить
  • Svarog 1 год назад

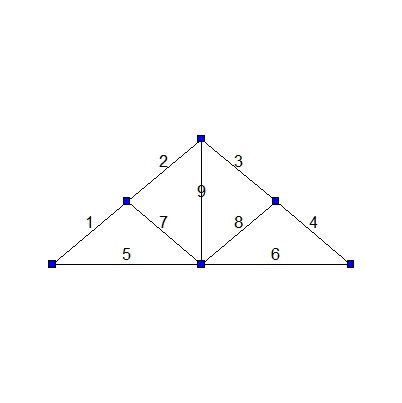

    Высота в коньке - 2.5м

    Сечения:

    1, 2, 3, 4 - 100х200 спаренные из 2х досок 50х200;

    5, 6 - 50х150 (можно так же 200) спаренные из 2х досок;

    7, 8, 9 - 75х150 - одиночное.

    Как это все соединить:

    Спаренные сечения ставятся не вплотную, а с зазором на толщину раскосов и стойки. Они встанут как раз между спаренными досками поясов.

    Похожие узлы приведу ниже.

    Обязательно надо будет раскрепить нижний пояс по центру. Для этого его надо соединить распоркой, а где то по центу сделать вертикальную крестовую связь. Такую вертикальную связь можно сделать1 по середине или 2 по краям. Верхний узел так же будет развязан коньком. Собирается все на гвозди и стяжные болты. Спаренные доски, помимо крепления в местах прохода раскосов, еще с шагом около 0.5м скрепляются вставками из обрезков досок на гвоздях.

    ответить
  • Svarog 1 год назад

    ответить
  • Svarog 1 год назад

    ответить
  • Svarog 1 год назад

    Узлы делались в свое время для стропильной системы, но подойдут и для фермы.

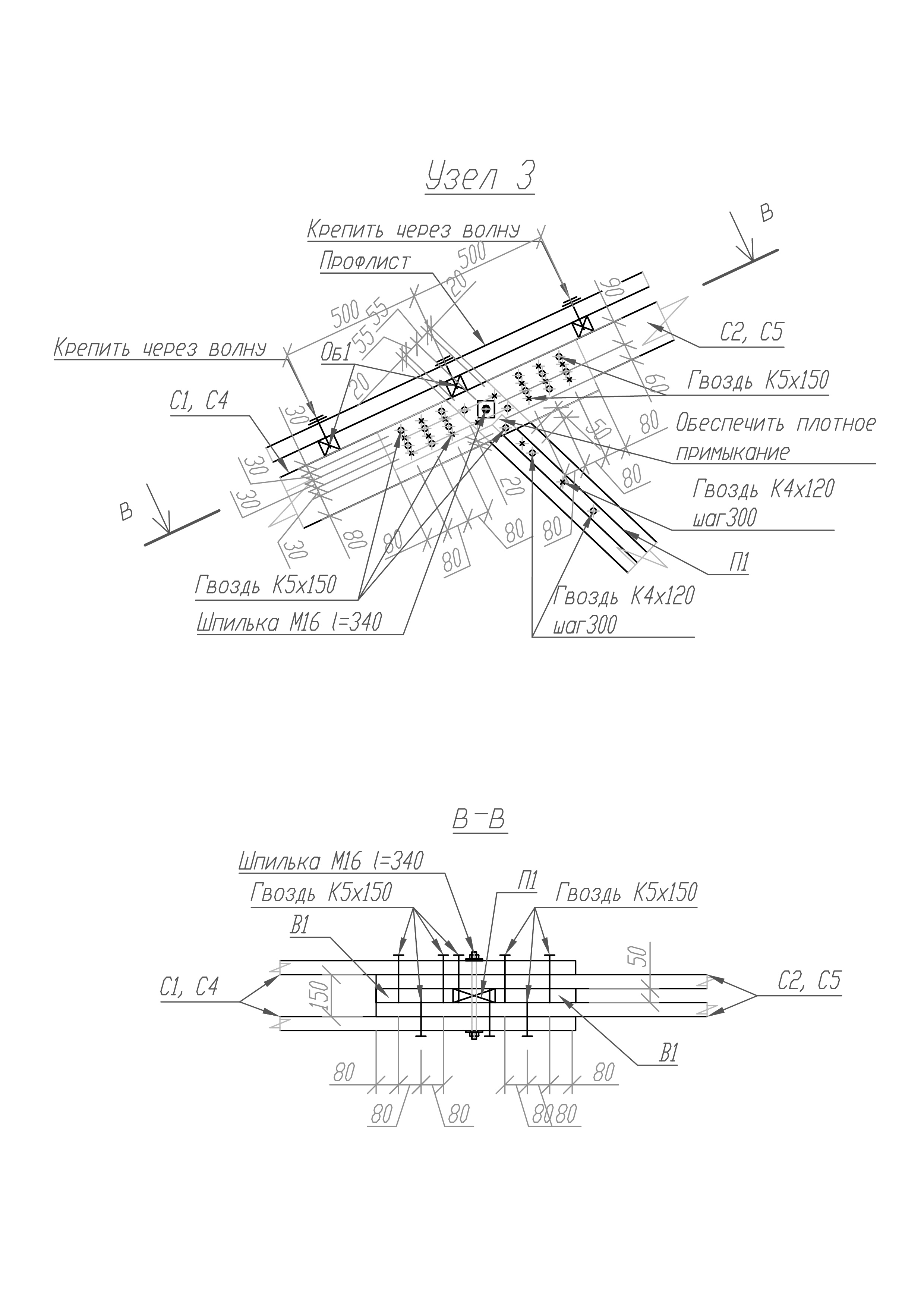

    Узел 3. Можно просто применить для раскоса полностью.

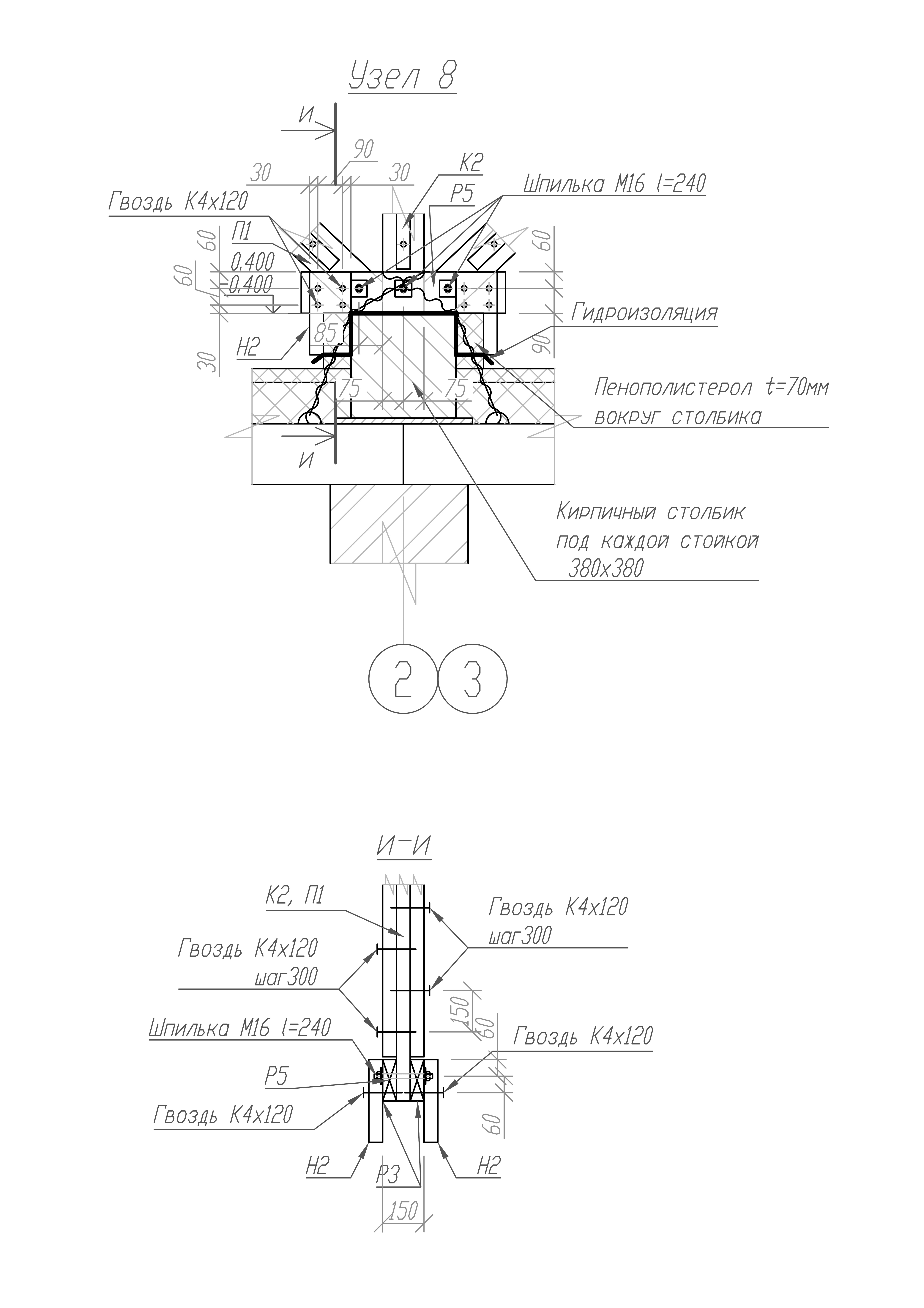

    Узел 8. Было опирание на внутренюю кирпичную стену. В вашем случае вместо горизонтального соединительного элемента будет нижний пояс. Обратите внимание, что к стойке и раскосам прибиты сверху накладки из досок (30х75 или 50х50 вроде были, точно не помню). Они выполняли функцию упоров и увеличивали жесткость стоек. У вас сечение 75х150 нужно только из-за устойчивости (гнется из плоскости фермы). Так что можно взять доски 50х150 и так же усилить их брусками с одной или 2х сторон по бокам. Если не будете усиливать, вам все равно понадобятся упоры только не навсю длину, а только в опорных частях на длину около 40см.

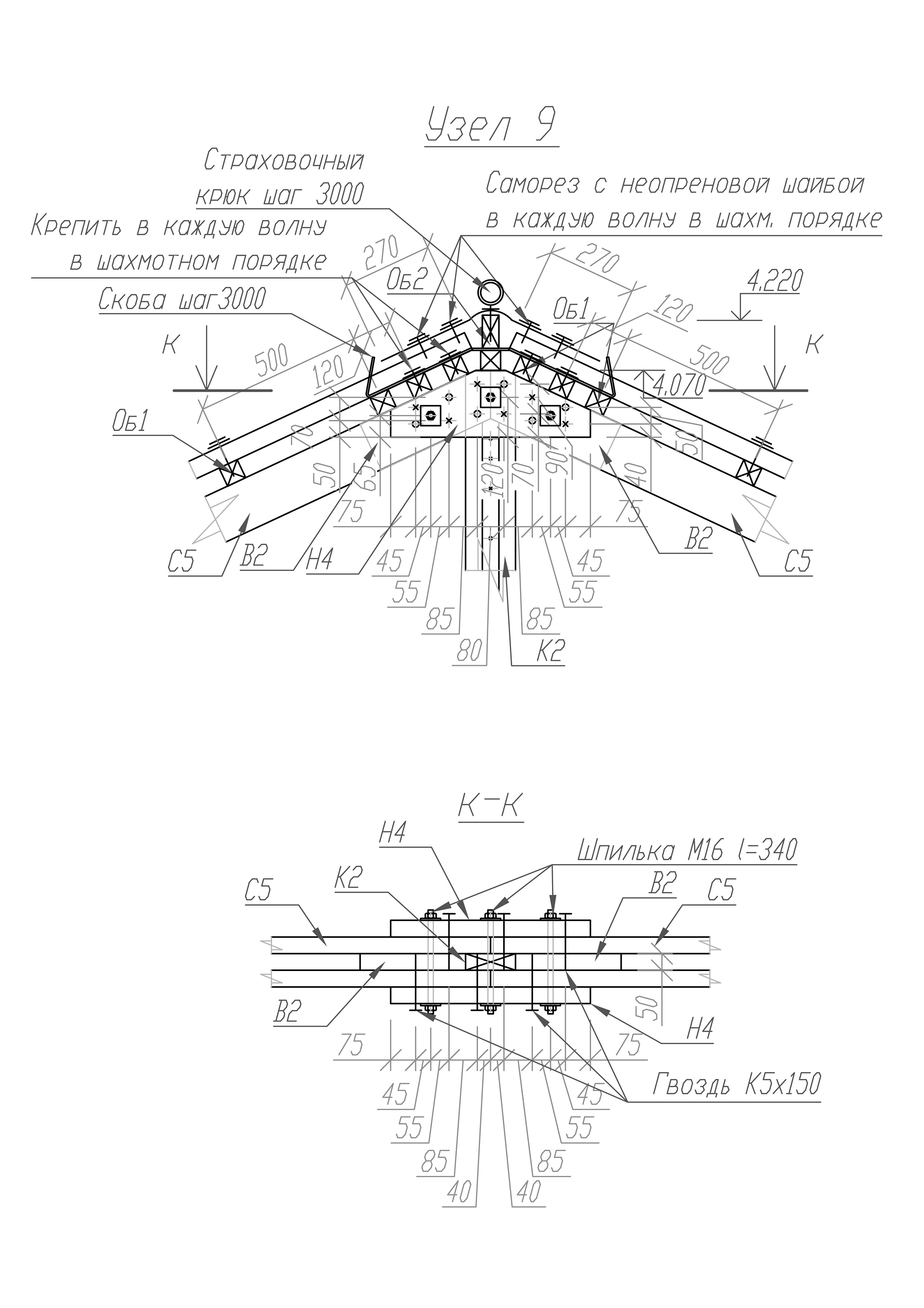

    Узел 9. Подходит вам полностью.

    ответить
