Расчет ограждения лестницы

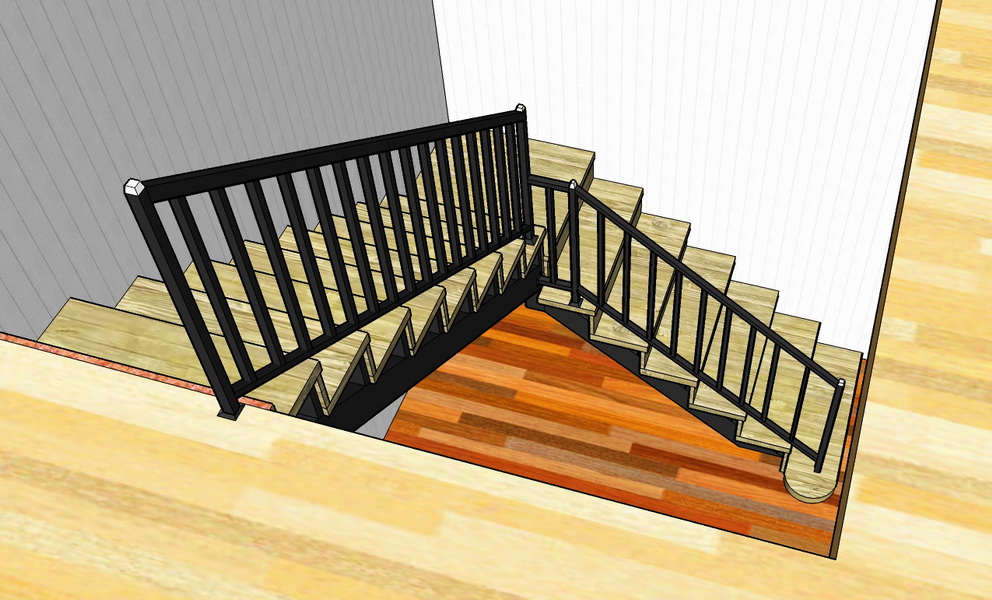

Для устройства ограждения лестницы в качестве примера мы выберем крепление балясин к подбаляснику.

Это наиболее оптимальный вариант устройства лестничного ограждения, он менее трудоемкий по принципу крепление балясин к лестнице, в отличие от крепления балясин к ступеням лестницы или консольным способом. Теперь, чтобы приступить к расчетам данного варианта ограждения лестницы определимся с конструктивными элементами и их размерами.

Материальная спецификация лестничного ограждения

Выпуск ступеней за габариты лестницы зависит от конструкции ограждения и параметров материала для изготовления опорных столбов и балясин. В качестве примера для расчета лестницы возьмем материалы следующих размеров:

  • Опорные столбы и промежуточный столб из профильной трубы 3 х3 см (30х30 мм);
  • Балясины из профильной трубы 2х2 см (20х20 мм);
  • Подбалясники из профильной трубы 2х2 см (20х20мм);
  • Подперильник из профильной трубы 2х2 см (20х20 мм);
  • Подпятники под опорные столбы квадрат 5,5х5,5 см (55х55 мм);
  • Подпятник декоративный с наружным размером 6х6 см (60х60 мм).

Подбалясник лестничного ограждения

Так как по нашему примеру устройства лестницы балясины будут крепиться не к ступеням лестницы, а к подбаляснику, нам необходимо определить на какую высоту нужно поднять подбалясник над ступенями лестничного марша.

Для расчета высоты подбалясника нам необходимо на схеме прорисовать ширину и толщину ступеней. В нашем варианте устройства лестницы своими руками с площадкой мы будем устанавливать и подступенки, для примера расчета высоты подбалясника возьмем следующие размеры ступеней и материала:

  • толщина материала для подступенка 2 см;
  • общая ширина материала ступеней 30 см.

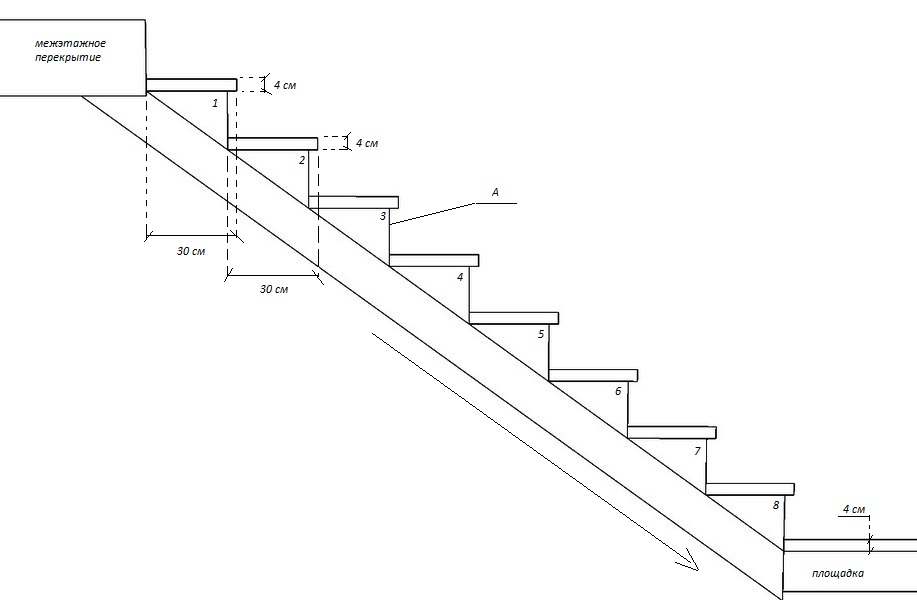

На схеме лестницы у нас прорисованы косоуры, теперь на этой схеме прорисуем толщину ступеней и их общую ширину, подступенки пока прорисовывать и брать в расчет необязательно. От торца межэтажного перекрытия отмеряем 30 см, а от поверхности косоура отмеряем 4 см (толщина материала ступеней).

Последующие ступени прорисовываем так же, только начало измерения отрезка ширины ступеней начинаем от торца косоура (А). Прорисовываем ступени по всей длине лестничного марша, включая промежуточную площадку лестницы.

Теперь, когда у нас прорисованы ступени с общей шириной и высотой материала, можно определить высоту подбалясника над ступенями верхнего лестничного марша.

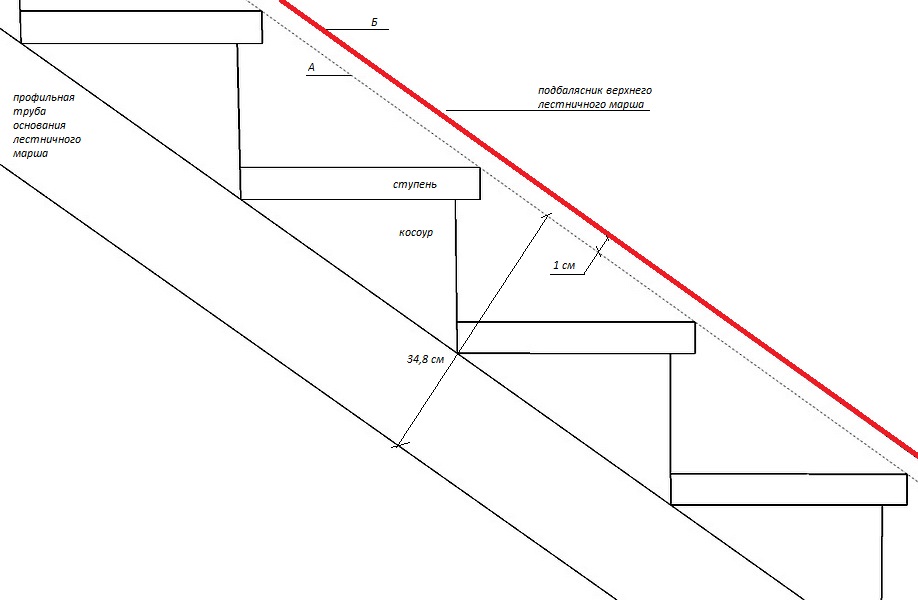

Для определения высоты и расположения подбалясника прорисовываем диагональную линию (А) по углам верхнего торца ступеней. Чтобы выдержать угол наклона подбалясника равный углу наклона лестничного марша, контролируем размер 38,4 см от нижнего торца основания лестничного марша до диагонали (А).

Примечание: Если все размеры ступеней выдержаны, как показано на рисунке…, то угол диагонали (А) будет равен углу наклона лестничного марша.

Когда диагональ (А) прорисована и все рекомендованные размеры выдержаны, определяем расстояние между ступенями и подбалясником. Для того чтобы подбалясник не упирался в ступени лестничного марша, к примеру, оставим расстояние от угла ступени до нижнего торца подбалясника 1 см. От диагонали (А) отмеряем вверх 1 см и проводим диагональ (Б), которая выделена на рисунке красным цветом.

Примечание: Контролируем по всей длине диагонали (Б) расстояние до диагонали (А) равное 1 см., чтобы угол уклона подбалясника был идентичен углу наклона лестничного марша.

Высота ограждения лестницы

Следуя рекомендациям нормативных документов, высота лестничных ограждений составляет:

  • Высота лестницы менее 6 метров – от 90 см;
  • Высота лестницы более 6 метров – от 110 см.

У нас с вами высота подъема на второй этаж составляет 295 см от уровня пола первого этажа, значит для нашей лестницы, пример устройства, которой мы рассматриваем в этом цикле статей, достаточно сделать высоту ограждений 90 см.

Для определения высоты ограждения лестницы снова берем рисунок со схемой расчетов лестницы и приступаем к расчетам.

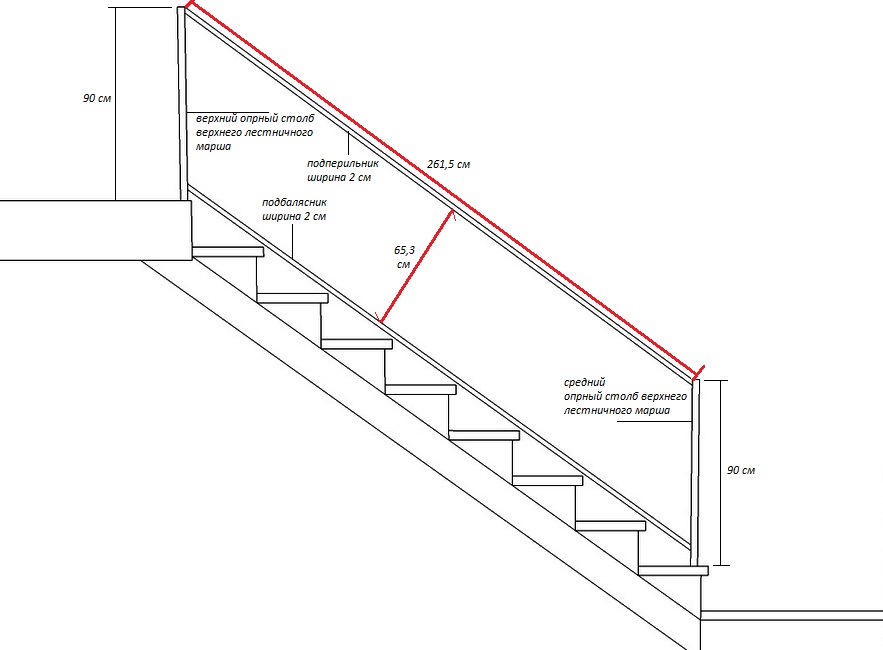

На схеме лестницы (вид сбоку) прорисовываем опорные столбы, высота опорных столбов в нашем случае равна 90 см. От подбалясника ширина которого 2 см, отмеряем отрезок длиной 65,3 см – это определение расположения нижнего торца подперильника ширина которого составляет 2 см.

Далее: Расчет опорных столбов верхнего лестничного марша.

Основная статья цикла Расчет лестницы на второй этаж.
