Расстояние между балясинами на лестнице

Согласно требованиям нормативных документов, рекомендованное расстояние между балясинами составляет от 10 до 15 см. Такое расстояние делает лестничное ограждение безопасным в случае, если в доме есть маленькие дети. Расстояние между балясинами в 10-15 см исключает возможность, того, что ваш ребенок сможет просунуть голову между балясинами, а значит, угроза физическому здоровью детей полностью исключается. Вот поэтому мы с вами для расчета количества и мест установки балясин будем руководствоваться этим требованием.

Начнем расчет количества и места установки балясин с верхнего марша, так как у нас с вами еще не определено место установки нижнего опорного столба. Для расчета количества и определения места установки балясин берем схему с нанесенными на нее параметрами лестницы, где мы уже определили место установки верхнего и среднего опорного столба.

Измеряем расстояние от внутреннего торца верхнего опорного столба (точка А) до внутреннего торца среднего опорного столба. Полученный результат измерения равен 212 см. Теперь нам необходимо произвести математический расчет количества и узнать величину расстояния между балясинами и нанести на схему полученные результаты расчета.

Сначала нам необходимо провести расчет балясин без учета ширины материала. Для этого делаем следующий расчет:

  1. 212 см / 10 см(рекомендуемое минимальное расстояние между балясинами) = 21,2 округляем до 21 шт. - это определение количества балясин без учета ширины материала.
  2. Далее находим величину расстояния между опорными столбами верхнего лестничного марша с учетом ширины материала балясин:

    212 см - (21 балясина х 2 см ширина материала) = 170 см- это расчетное расстояние между опорными столбами с учетом ширины материала балясин.

  3. Теперь рассчитаем количество балясин с учетом ширины материала. Как нам известно, балясины планируется сделать из профильной трубы размером 2х2 см, значит, для расчета количества балясин с учетом ширины материала применим следующую формулу:

    170 см /10 см рекомендуемого промежутка между балясинами = 17 балясин с учетом ширины материала.

    Средний опорный столб лестничного ограждения входит в расчетное количество балясин, значит:

    17 балясин - 1 опорный столб = 16 балясин, которые нам необходимо разместить в лестничном ограждении с максимально одинаковым расстоянием .

  4. Далее находим величину расстояния между балясинами:

    170 см /16 балясин = 10,62 см округляем до 10,6 см- это расстояние, которое нам необходимо выдерживать между балясинами при устройстве ограждения верхнего лестничного марша.

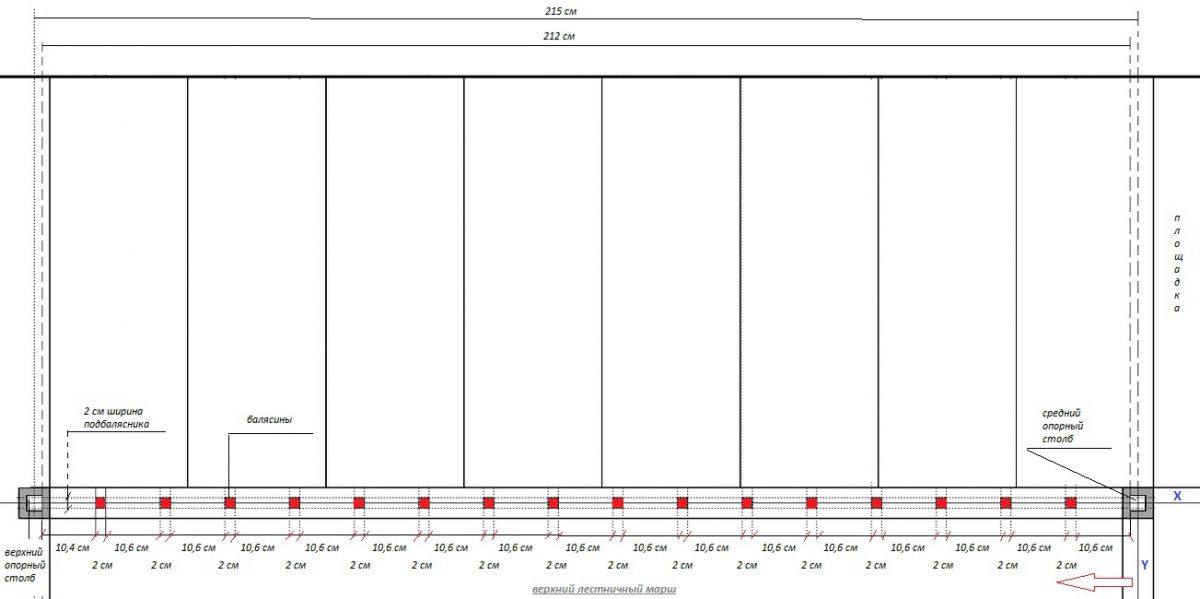

От точки внутреннего торца среднего опорного столба начинаем отмерять в сторону верхнего опорного столба по 10,6 см плюс 2 см ширина материала балясин (на рисунке направление измерений указано стрелкой). Как показано на рисунке, от оси Х отмеряем по 1 см вверх и вниз, в итоге получаем ширину подбалясника, которая равна ширине материала балясин. На пересечении линий разметки и оси Х прорисовываем место установки балясин (на рисунке обозначены красными квадратами). Как видно на схеме, отрезок обозначающий величину расстояния между балясиной и верхним опорным столбом получился не 10,6 сантиметра, а 10,4 сантиметра. Почему?

Длина последнего отрезка равна 10,4 см такое значение получилось из-за того, что у нас с вами преобладают размеры, имеющие цифровые выражения в сотых и тысячных долях сантиметра. Поэтому мы изначально округляем полученные величины как минимум до десятых долей.

Так же нижний косоур верхнего лестничного марша имеет меньшую ширину относительно ширины других косоуров верхнего лестничного марша на 0,2 см. Вот поэтому у нас и получилось незначительное отклонение величины расстояния между балясиной и верхним опорным столбом при расчете лестничного ограждения.

Примечание: При расчетах допустимо отклонение размеров с учетом погрешности измерений, ограничения пространства и получения расчетных цифр со значениями сотых и тысячных долей с последующим округлением значения до десятых долей значения. В нашем случае поле допуска на размер не должно превышать ±0,5 см.

Далее: Расчет ограждения нижнего лестничного марша.

Основная статья цикла Расчет лестницы на второй этаж.
