Схемы установки циркуляционного насоса в системе отопления дома

Вопрос задал:

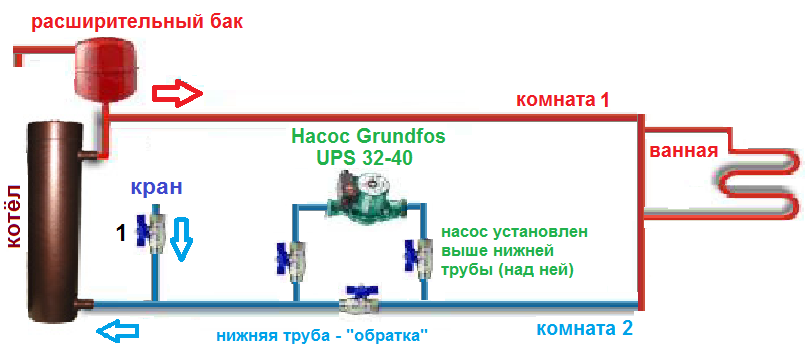

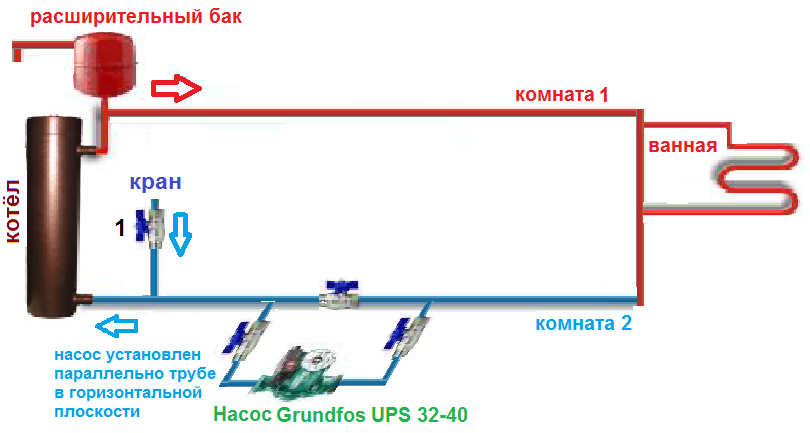

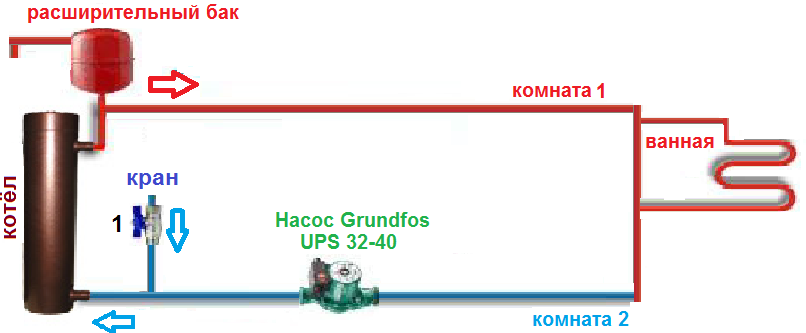

Здравствуйте уважаемые специалисты! Проблема следующая. Имеется 2 комнаты в доме. Зимой в комнате №2 трубы холоднее, чем в ванной и в комнате №1, циркуляция воды в системе отопления естесственная. Поэтому купил циркуляционный насос Grundfos UPS 32-40 (двигатель "мокрый") для установки на "обратку", чтобы он прокачивал весь контур отопления и температура в трубах была равномерная на всем участке зимой. Схема разводки отопительных труб представлены ниже. Не могу определиться какую выбрать схему установки насоса в отопительную систему. 1 схема дешевле и легче в монтаже. Во 2,3 схемах заложены идеи, заключающиеся в том, что в случае поломки насоса была возможность перекрыть участок цепи с насосом для перехода на естественную циркуляцию. Ниже приведены 3 схемы установки насоса в систему отопления. Вопросы: 1. По 1 схеме. Какие недостатки? Это правда, что в случае отключения электричества, или выхода из строя насоса вода не будет циркулировать и может привести к серьёзным последствиям и поломке котла? 2. При выборе 2 или 3 схемы подключения насос правильнее устанавливать в горизонтальной плоскости (схема 2) или над трубой (схема 3)? Имеет ли это какое-либо значение? 3. Что вы посоветуете.

Файлы

Комментарии

  • valera 5 лет назад

    На Ваши вопросы будет отвечать специалист Zamastak.

    ответить
  • Zamastak 5 лет назад

    Гравитационная система отопления с вставленным насосом работает конечно, но не на 100%. Другой подход к системе, давление в системе и т.д. и т.п. Поэтому, вам надо делать замкнутую систему с мембранным баком и группой безопасности, в которой есть подрывной клапан, в случае перегрева системы. Есть возможность сделать байпас на насос, как у вас на схемах 2-3, причем все из них будут работать, нет особой разницы между положениями, хотя прямоток желательно делать параллельно земле, с небольшим уклоном к котлу, в вашем случае. Углы самотекучести теплоносителя придется выставлять тоже. "Ленинградка" не может работать без этого при отключении электричества! Схему номер 1 не надо делать, т.к. зауженный диаметр насоса затормозит поток, и быть может, до полной остановки теплоносителя, что приведет к перегреву котла и... сами понимаете.

    ответить
  • sokrat 5 лет назад

    Ясно, буду делать схему 3, поскольку место монтажа ограничено и нет возможности поставить байпас в горизонтальную плоскость по схеме 2. От схемы 1 отказываюсь.

    1. По схеме 3 вода будет стоять внутри насоса? Якобы работает закон сообщающихся сосудов?

    2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?

    3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

    4. Что такое ленинградка?

    5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

    6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

    ответить
  • sokrat 5 лет назад

    В процессе обсуждений на ум пришла 4 схема, вопрос по которой под 7 вопросом:

    7. Если убрать кран с отопительной 76 мм трубы, а сделать врезку труб от насоса в раскос под углами в сторону предполагаемого направления циркуляции воды в системе,то будет ли работать эта схема? Рисунок ниже.

    P.S. Большая просьба, пишите ответы под каждым вопросом, так легче общаться :=).

    ответить
  • valera 5 лет назад

    Уже напомнила Замастаку, что его здесь ждут, но его пока нет на связи. Как появится, сразу прокомментирует.

    ответить
  • Zamastak 5 лет назад
    sokrat написал:

    В процессе обсуждений на ум пришла 4 схема, вопрос по которой под 7 вопросом:

    7. Если убрать кран с отопительной 76 мм трубы, а сделать врезку труб от насоса в раскос под углами в сторону предполагаемого направления циркуляции воды в системе,то будет ли работать эта схема? Рисунок ниже.

    P.S. Большая просьба, пишите ответы под каждым вопросом, так легче общаться :=).

        Данная схема не будет работать! Кран убрать можно, но вместо него надо будет поставить обратный клапан большого размера для систем отопления, т.к. работа насоса может быть неправильной и давление в стояке и давление горячей воды в котле запрет циркуляцию теплоносителя в системе, и насос будет гонять воду по малому кругу, работая сам на себя. Посмотрите схему, закройте всю левую часть от тройника обратки и байпаса насоса - вот эта часть 99% отключится!

    ответить
  • Zamastak 5 лет назад
    sokrat написал:

    2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?

    Примерно 1 см на 1 п.м.

    3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах? Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

    Да, у вас есть термостат и он задает температуру, я перепутал с АГВ.

    4. Что такое ленинградка?

    Это название уже стало именем нарицательным всех гравитационных систем отопления с стояком, наклоном подачи под потолком, диагональное подключение радиаторов, и лежак обратки с наклоном к котлу.

    5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

    Вашего крана будет достаточно.

    6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

    Если стояк короткий, то возможно. Если вытечет вода, то ее можно добавить с крана (или автоподмес сам добавит)  в обратке.



    ответить
  • sokrat 5 лет назад

    В общем, сделал 3-ю схему. Фото см. ниже.

    Но, теперь у меня появились небольшие проблемы: в ванной батареи холодные. Вот схема ванной, выделил на рисунке синим цветом весь контур холодной батареи. Этот контур имеет диаметр не 76 мм, в отличие от отопительных труб.



    ответить
  • sokrat 5 лет назад

    Не подскажете причину, почему контур труб (на рисунке - синие) в ванной не прогревается? Есть ли варианты устранить проблему?

    ответить
  • Zamastak 5 лет назад
    sokrat написал:

    Не подскажете причину, почему контур труб (на рис. синие) в ванной не прогревается? Есть ли варианты устранить проблему?

        Все просто - сопротивление в диаметре труб Теплого Пола (ТП)! Вода потечет туда, где легче протечь. Т.е, подача 63 труба и к ней приварен сгон на 1/2" - так ? Надо ставить насос или трехходовой кран вместо тройника (но это будет дороже). Вторая проблема у Вас будет со временем - это трещины в полу, т.к. нет контура подмеса с обратки.

    Примечание. Читайте статьи о ТП, т.к. в трубы ТП можно подавать температуру максимум 60 градусов по Цельсию, а прямая подача с котла может доходить до 90 градусов, особенно в ближайшие 5-10 метров от котла. Порвет стяжку с плиткой! Бывали случаи выхода из строя сантехприборов и труб водоснабжения, проложенные в стяжку без гофры или утеплителя. Очень внимательно ознакомтесь с принципом работы ТП! Если нет возможности установить узел подмеса и до обратки не дотянуться, то поставьте обычный радиатор с 5-6 секциями, а уже после него подключите трубу теплого пола. Это можно, раз нет выхода другим путем снизить температуру.

    ответить
  • Zamastak 5 лет назад
    sokrat написал:

    Не подскажите причину, почему контур труб (на рис. синие) в ванной не прогревается? Есть ли варианты устранить проблему?

        Я подумал, что это контур теплого пола... Простите!  Но по диаметру труб одинаковая проблема при однотрубной системе отопления. В зауженный диаметр вода попадет в последнюю очередь. Если бы это был полотенцесушитель на стояке отопления, то он бы прогрелся в конце концов, а в данном случае - только со временем может прогреться этот радиатор. Если есть входной кран на радиаторе, то можно "помочь" гидроударом сдвинуть с места тяжелую холодную воду, хотя... Ну, можно попробовать. В идеале надо ставить 2 крана (вход-выход) и обратку вести отдельно к котлу.

    ответить
  • stas24 3 года назад

    Что все таки лучше установить, кран или обратный клапан? Ведь может возникнуть такая ситуация, что во время отключения электроэнергии никого не окажется дома, что произойдет если вовремя не открыть кран? Будет ли система работать при закрытом кране, если да, то какое время?

    ответить
  • valera 3 года назад

    Здравствуйте, согласно п.7 Правил все вопросы должны быть заданы в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.

    Спасибо за понимание!

    ответить
  • Zamastak 3 года назад

    Если у вас основная система построена на естественной циркуляции, то обратный клапан большого диаметра поможет, а если только принудительная, то подрывной клапан на 3 атм.

    ответить
