Антресоль

Вопрос задал:

Добрый день!

Загородный дом (раннее я задавал вопрос про перекрытие и там есть планы этажей), на втором этаже в одной части дома высота потолка 4800 мм. Хочу сделать как бы антресоль.

Высота антресоли 2300. Думаю сделать конструкцию из металла.

Пол - фанера+паркетная доска. По одной из длинных сторон будет опираться каркасная стена из гипсокартона. Больше нагрузки никакой нет, кроме веса двух человек ну и напрмер стола и стула.

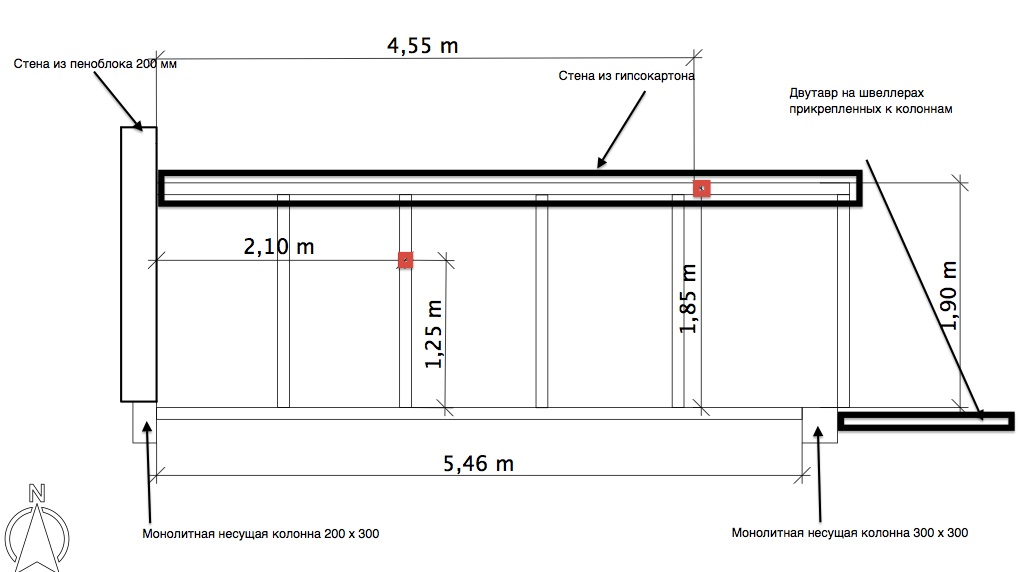

План примерный прилагаю.

Посоветуйте из чего делать и особенности монтажа.

Спапстбо

Комментарии

  • valera 1 год назад

    Здравствуйте!

    Сварог будет Вас консультировать. Скорее всего, завтра начнет.

    ответить
  • Svarog 1 год назад

    Здравствуйте. Валерия или luxodia, не могли бы вы дать ссылку на предыдущий вопрос, а то на новом сайте я не могу посмотреть, какие вопросы задавал подписчик :)

    ответить
  • valera 1 год назад ответить
  • Svarog 1 год назад

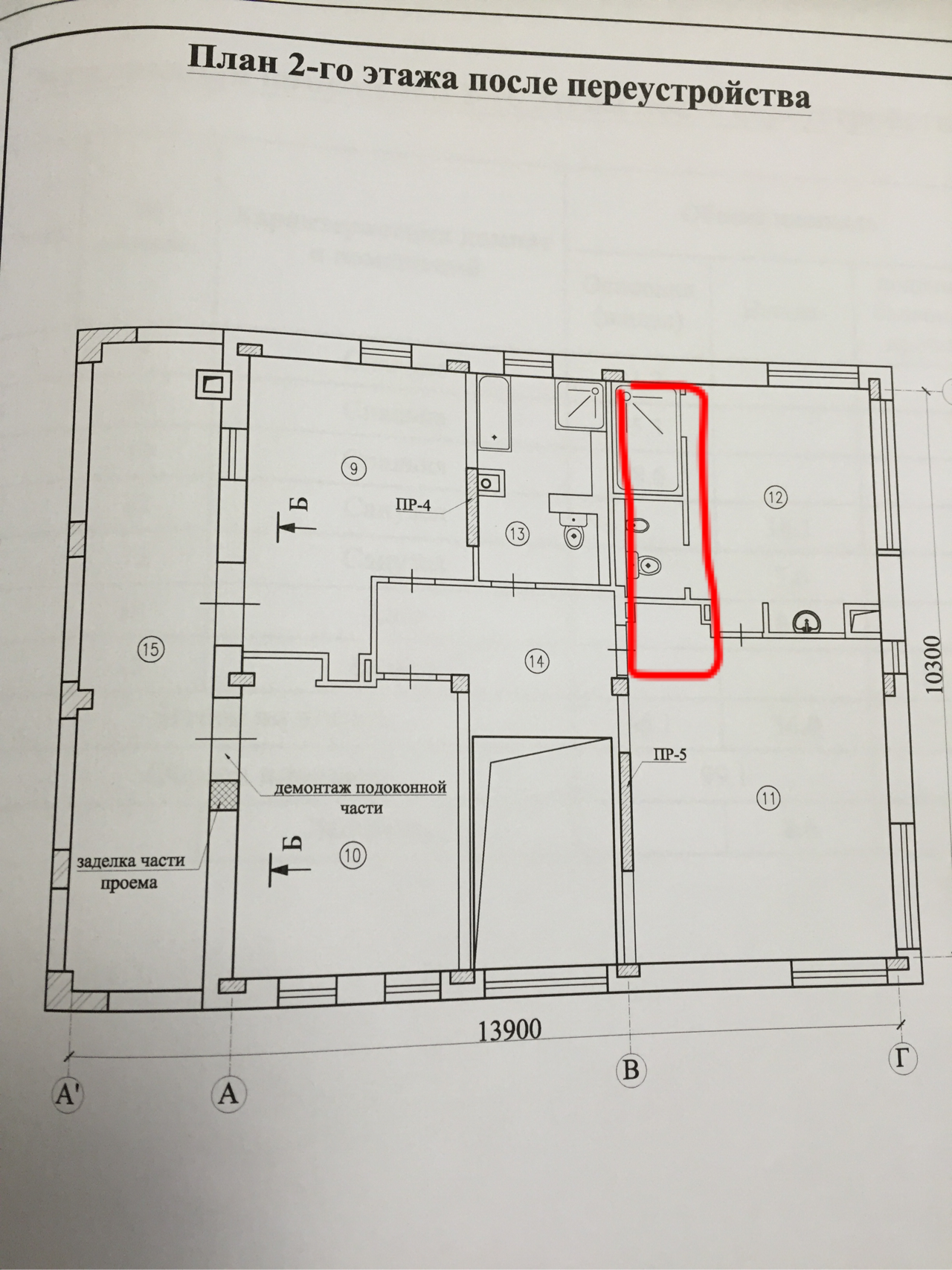

    Не узнал Вас :). Не могли бы вы на плане указать, где будет антресоль, я не могу понять :(.

    ответить
  • luxodia 1 год назад

    ответить
  • luxodia 1 год назад

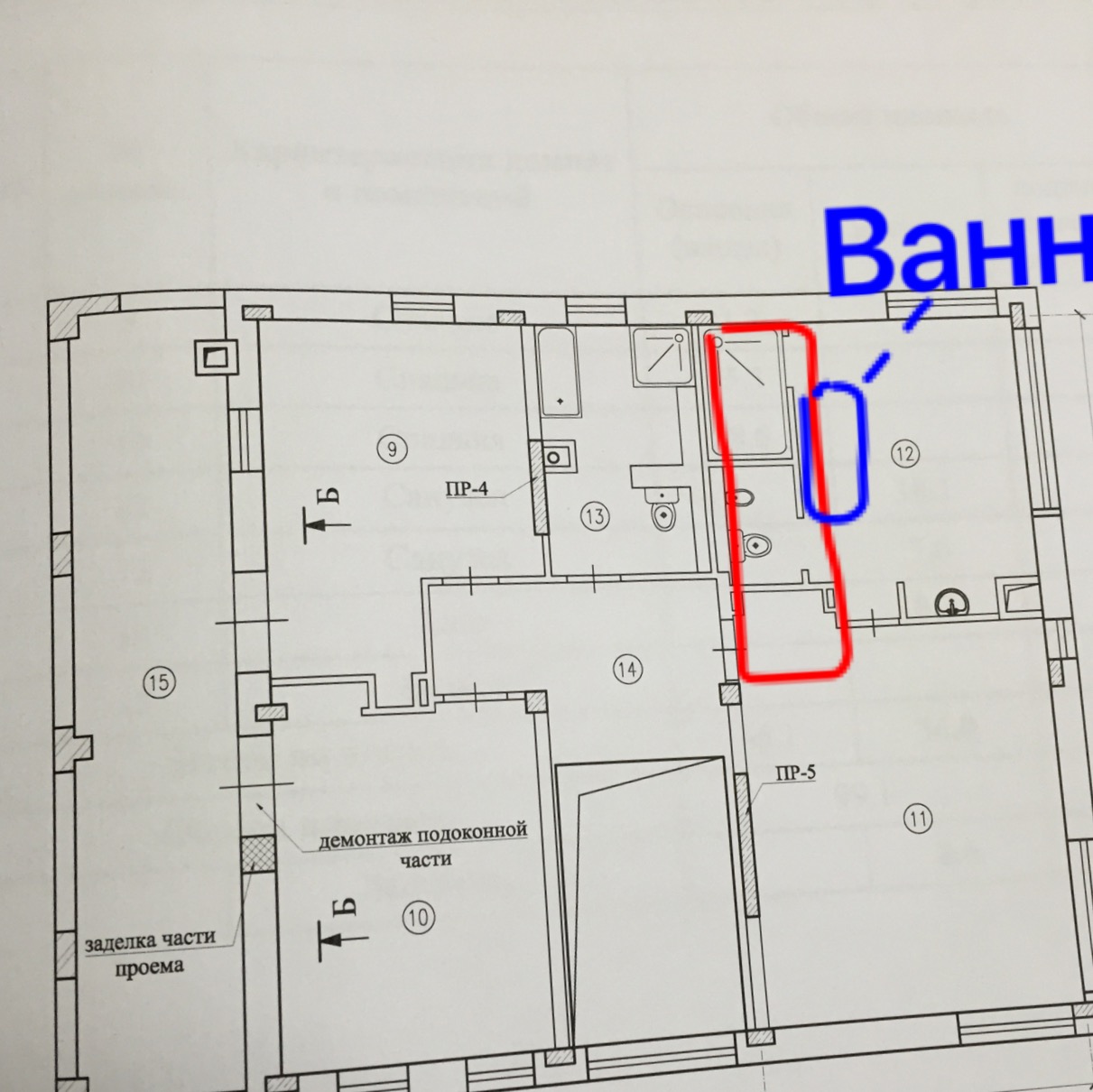

    На всякий случай указал ещё что в данном месте стоит ванна

    ответить
  • Svarog 1 год назад

    Здравтствуйте.

    Основные балки (на пролет 5.5 м) можно сделать из Швеллеров №20. Между колоннами можно закрепить швеллер к сами колоннам, а вот для второго швеллера (который на 1.9м) можно предложить следующее: один конец швеллера заложить в стену, второй опереть или на стойку стальную или на тальной подкос, закрепленный на колонне. Я бы рекомендовал стойку, конструкция будет более жесткой.

    Чтобы опереть на стену из пеноблоком, надо будет залить под балку ж.б. подушку толщиной 80мм, армированную кладочной сеткой. Ширина подушки около 150мм.

    ответить
  • luxodia 1 год назад

    Добрый день!

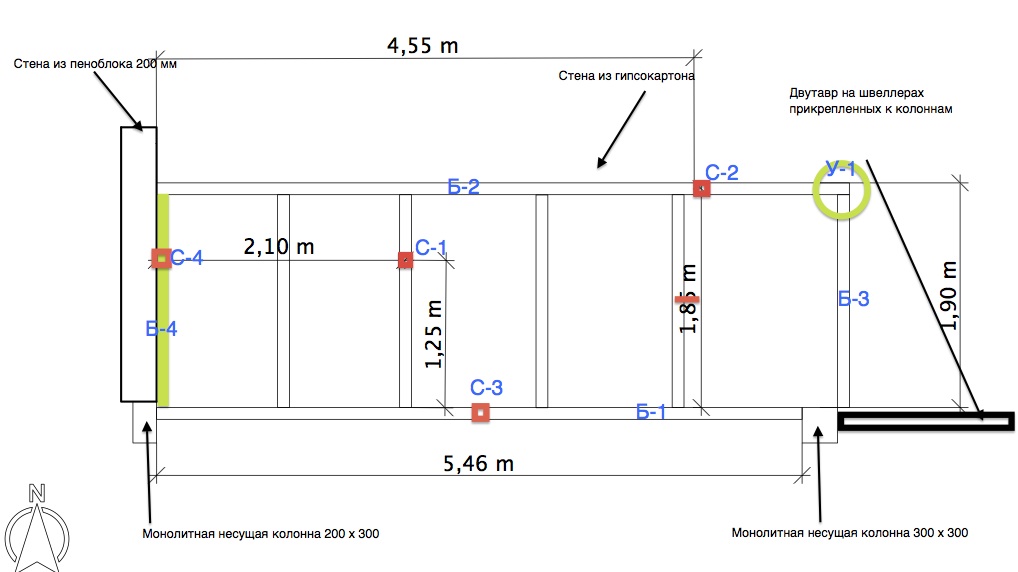

    Приложил еще раз план с обозначением, что бы было понятно.

    1. Балку Б-1 делаю из швеллера 20 и креплю к колоннам. Видимо креплю с помощью какой то пластины с анкерами.

    2. Видимо не совсем понятно нарисовал, но стена из гипсокартона опирается на балку Б-2, я показал это на всякий случай что бы была понятно что есь нагрузка. Дело в том, что под балкой ничего нет. Как ьы получается балкон.

    3. Стойки С-1, С-2, я могу поставить в этом месте которое я указал.

    4. Также я могу сделать Балку Б-4 которая будет крепиться к балке Б-1 и к колонне и добавить стойку С-4

    5. Балку Б-3 получается что одни конец я могу прикрепить к имеющейся стойки которую мы перенсли с первого этажа на второй под двутавр.

    Получается что угол У-1 так же ни на что не опирается.

    Спасибо!

    ответить
  • Svarog 1 год назад

    Здравствуйте. Гипсокартонная переордка весит мало, ее вес я учел.

    Стойку С-3 делать нет необходимости, так же как С-1 и С-4. Я предполагаю, что балку Б-2 вы заведете в стену. Если в стену заводить не хотите, то поставьте на углу стойку С-4. Но стоку лучше закрепить к стене. Угол У-1 не страшен, если балку Б-2 вы сделаете неразрезную, чтобы ее консоль выходила до угла У-1.

    Балку Б-1 можно закрепить как на пластинах, так и сделав столик. Столик варится из 2х пластин и ребром или уголка и ребром. Ребро ставится в месте опирания стенки швеллера (балка Б-1). Уголок или пластины крепятся к колонам на стальных анкерах. Со столиком чуть проще закрепиться, чем с торцевыми пластинами - с ними очень точно по месту подгонять можно (зазор оставляется всего около 10мм, в него потом стальные прокладки загоняются).

    ответить
  • luxodia 1 год назад

    Спасибо за ответ

    Балку Б-2 не смогу завести в стену так как стена уже стоит. Я тогда делаю балку Б-4 и ставлю на углу Б-4 и Б-1 стойку С-4 и креплю стойку к стене из пеноблоков анкерами.

    1) Балку Б-2 сделать не разрезную это значит единая, не  из двух, а бывают такие балки длинные?

    2)Балку Б-3 можно приварить к стойке которая закрпленна к колонне и несет двутавр?

    3)Можно ли сделать из швеллера меньшего размера или только 20?

    4) Балки Б-3 и остальные между Б-1 и Б-2 из чего делать? из таких же швеллеров? и какое должно быть примерно растояние между эти балками?

    5)Из чего стойки делать?

    6) Я так понимаю эта конструкция не оказывает существенной нагрузки на прекрытие? Принимая во внимание предудыщие вопросы и решения по перекрытию которые мы с вами обсуждали?

    Спасибо!

    ответить
  • Svarog 1 год назад

    Здравствуйте.

    Стена спокойно выпиливается/высверливается - самый дешевый вариант.

    1) Все верно. Стандартные балки 6м. Можно сделать стык на крайний случай, но он должен быть примерно в 1/3 или в 2/3 пролета, где нет консоли. За счет стальных накладок.

    2) Можно. Для этого приваривается к стойке фасонка из стали толщиной 8мм.

    3) Без промежуточных стоек - нет (проходит и 18, но перекрытие будет "жидковато"). Если будет стойка С-3 под балкой Б-1 и примерно напротив нее еще такая же под Б-2, то можно. Как вариант сделать из спаренных швеллеров меньшего размера или из двутавра меньшего размера. Но в первом случае будет подороже - металла больше, во втором - трудно найти. Но до понедельника я посчитать не смогу, уезжаю. Прикиньте пока варианты, какой металл сможете достать.

    4) Их можно сделать из уголка или двутавров меньшего габарита. Посчитать их не смог, так как вы не определились с шагом. Шаг задается из условия того, каким будет несущий элемент перекрытия. Можно их вообще из деревянных досок сделать (на ребро поставить). Шаг, если будете 40мм доски для пола брать, 900-1200мм.

    5) Стойки можно сделать из водопроводных труб (их можно по дешевке б/у найти), квадратных труб, швеллеров (коробчкой, но если по устойчивости пройдут, то и одиночные можно), уголков. Посмотрите, что сможете достать, я прикину по расчетам.

    6) Основные нагрузки уйдут в колонны, так что не окажет. Такие конструкции относятся к "легким".

    Вообще подумайте, чтобы сделать это все деревянным, у вас есть возможность стойки поставить. Будет в несколько раз дешевле.

    ответить
  • luxodia 1 год назад

    Добрый день

    Спасибо за ответ

    1) Ок

    2) Ок

    3) ОК, могу сделать двутавр. Какой размер двутарва равен швеллеру 20?

    4) Я планировал положить фанеру и на фанеру ламинат. Если делать из досок на ребро. то доску как бы внутри швеллера вствлять?

    5) Могу сделать трубу профильную 100на 100 или меньше

    6) По проекты стойки мало куда можно поставить, там под антресолью стены из гкл, поэтому все упирается в эти стены.

    7) Вопрос просто из за интереса -  получается колонны можно сильно нагружать? Т.е. как вообще по ним расчет производится? И сверление под анкера не ослобляет их?

    Спасибо

    ответить
  • Svarog 1 год назад

    Здравствуйте.

    3) На работе не успел сегодня ответить вам. Размер двутавра завтра уточню, он будет меньше 20.

    4) Под фанеру вам нужен шаг чаще. Там надо 400-600мм шаг, в зависимости от толщины фанеры. Дуску укладывают между швеллерами. Единственное уточнение, по середине, примерно, желательно все же стальную балку приварить, чтобы всф конструкция не разъежалась.

    5) Пойдет.

    6) Трубу можно сделать внутри ГКЛ. Для этого ГКЛ делается двойной (два профиля -  для каждой части стены свой, остальное можно заполнить звукоизоляцией) у вас ширина ГКЛ будет 120мм - по 1см зазор до листов, если зщвукоизоляция нужна. Этот зазор минераловатой заполняется.

    7) Колонна 300мм делается для зданий от 5 этажей и до 9 (там арматуры побольше только). Соответственно ваши колоны еще много выдержат.

    ответить
  • Svarog 1 год назад

    Если возьмете двутавр вместо швеллера, то пройдет №16. Но если прыгать, то будет пружинить перекрытие. Хотя всегда можно будет стойку дополнительную поставить в крайнем случае. На пролет 1.9м у вас пройдут доски "на ребро" 40х150(h) с шагом до 1м. По ним стелите уже фанеру или доски черновые. Пролет под фанеру нужно уточнять в зависимости от самой фанеры. Можно опытным путем подобрать.

    ответить
  • luxodia 1 год назад

    Добрый день!

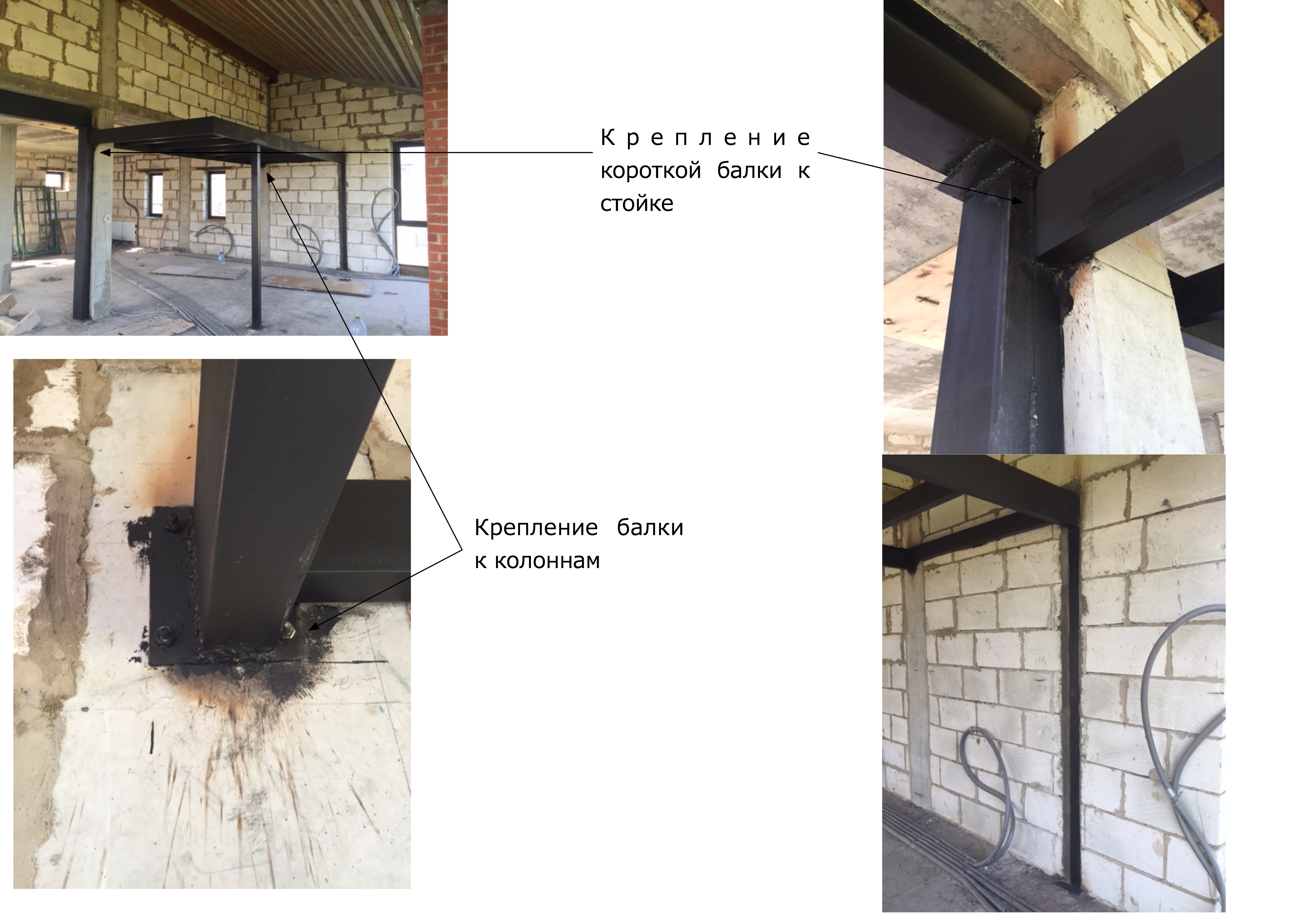

    Сделал наконец антресоль.

    В итоге использовал 20 швеллер как основные балки, стойки 100х100.

    Швеллер закрепил между колонн через площадки по 4 анкера.

    Одну стойку 100х100 врезад в стену.

    Единственное Вы писали, что одну из балок короткую, которую я планировал приварить к имеющейся стойки которая сделана для усиления соседнего проема, нужно было сделать фасонку 8 мм, но мастера просто приварили без фасонок.

    Фото прилагаю

    ответить
  • Svarog 1 год назад

    Фасонка делатся, для того чтобы было удобнее работать, и за счет них можно чуть подвигать элементы. Если у вас в стык смогли сварить, пусть будет так.

    ответить
  • luxodia 1 год назад

    Спасибо за ответ.

    При креплении балки между колонн, по 4 анкера достаточно же?

    ответить
  • Svarog 1 год назад

    Смотря что за анкера :). У вас нагрузки не большие, хватит анкеров диаметром 12мм.

    ответить
  • luxodia 1 год назад

    Анкера сделали M8

    ответить
  • luxodia 1 год назад

    Ошибся, сделали М12!
