Вопрос задал:

Здравствуйте! В Самарской области строим гараж-мастерскую (с подъемником, на 2 машины) размером 9,5*8,5м*3,6м до армопояса, на монолитной плите без внутренних колонн. Стены – «слоистая» кладка: облицовка из «колотого» карбонатного блока 90*390*88, вентзазор 4 cм, утеплитель Изол эко-60 100 мм, керамзитобетонные блоки 50% стеновой 4-х пустотный 190*390*188. Каждые 3 ряда – кладочная сетка 50*50*3 мм. Используются гибкие связи из обычного стеклопластика Д-6 мм, утеплитель фиксируется вязальной проволокой.

Крыша планируется висячая двускатная, под углом 20-30°, с утеплением. Предполагаются фронтоны до конька из блоков. Два въезда по 3 метра, ворота из рольжалюзи.

На данном этапе возникают вопросы:

  1. Как в этом случае делается армопояс, ведь он должен быть выполнен по периметру, если еще будут фронтоны?
  2. Как сделать перемычки над дверью и двумя воротами шириной по 3 м, а так же армопояс, в слоистой кладке, чтобы не отличались по цвету от облицовочного кирпича и не портился внешний вид?
  3. Как правильно должна быть выполнена висячая стропильная система под наши размеры, т.к. длина бруса не больше 6 м, на каком расстоянии должна выполняться затяжка?
  4. Надо ли еще что-то делать для усиления воротных проемов?
  5. Как обеспечить нормальный объем вентиляции – вытяжку и приток?
  6. Что, на Ваш взгляд, не учли при кладке стен?

Комментарии

  • ElenaRudenkaya 8 месяцев назад

    Добрый день.

    Сегодня начнем отвечать. Какого размера монолитная плита фундамента и армирование?

    ответить
  • teveleva 8 месяцев назад

    плита 9,5*8,5м, толщиной 0,25м, арматура Д=12мм шагом 20*20 см

    ответить
  • teveleva 8 месяцев назад

    в 2 слоя

    ответить
  • ElenaRudenkaya 8 месяцев назад

    По порядку:

    1. При Ваших размерах гаража армопояс нужно сделать по периметру несущей стены из керамзитоблока. А на него уже установить фронтоны и крышу. Закрываете его так же как и стену изолом, потом облицовкой.

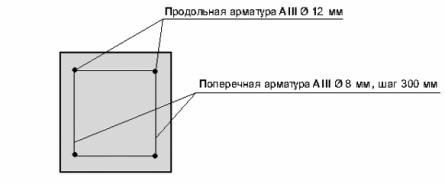

    Армирование армопояса:

    4 продольных прута диаметром 12 мм (по 2 шт 2 ряда), перевязанные поперечной арматурой диаметром 8 мм с шагом 30 см.

    Схема:

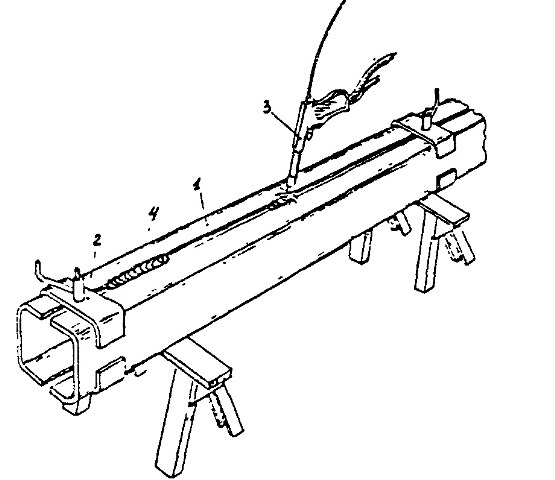

    2. С перемычками тут сложнее. Вам нужно по несущей стене на керамзитоблок поставить следующую конструкцию из швеллеров 16. Делается швеллер коробчатого сечения выглядит это так:

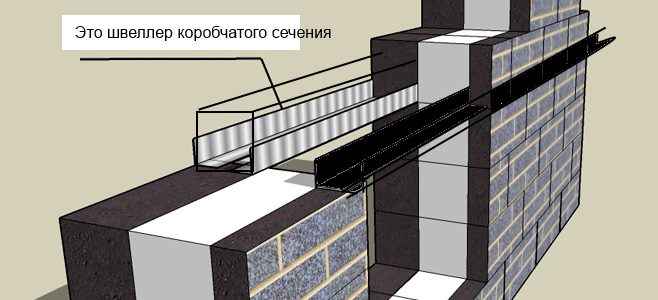

    Вторая схема, тут размеры не Ваши, Ваши в ширину керамоблока.

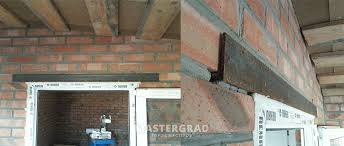

    А наружную облицовку нужно в местах перемычек подложить 2 уголка (уголок 5х5). Фото:



    Желательно уголок снаружи и внутри облицовки. То есть наружу будет видна металлическая полосочка 5 см, которую Вы сможете в тон покрасить.

    3. По затяжке я могу Вам ответить, а стропильная система - это целый проект. Можно попробовать подождать специалиста Сварога (он ушел сегодня в отпуск) и попросить его помочь, но это будет через 2 недели.

    Затяжка делается не выше 1/3 длины стропил от верха и не ниже 2/5 от верха. То есть у Вас это 3,30-4 м.

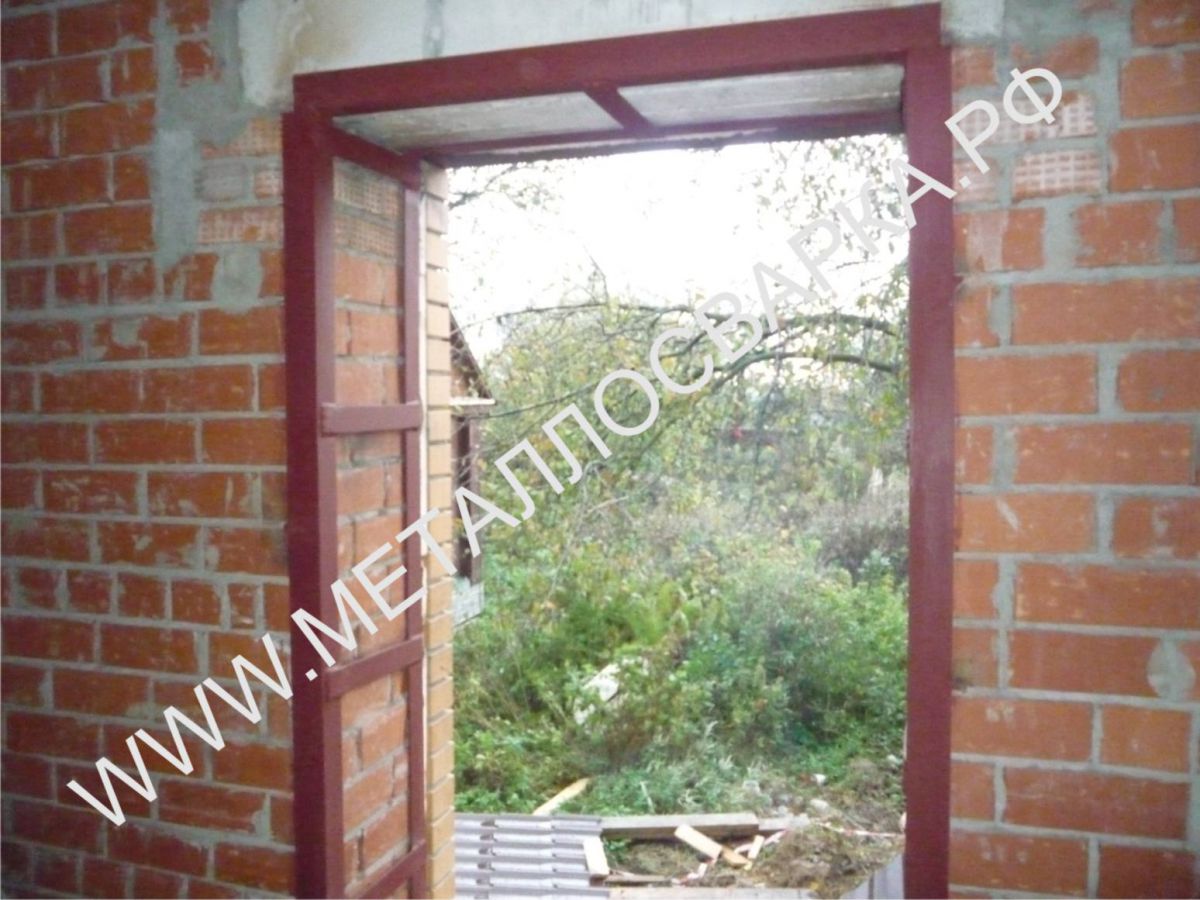

    4. Проемы стоит усилить обоймами из уголков. Несущие стены взять в обоймы с пластинами наваренными как на фото:

    Тот же уголок 5х5 пройдет.

    5. На вентиляцию я позвала специалиста Октопуса. Надеюсь, он ответит быстро.

    6. В кладке у Вас все отлично. Можно зазор делать было не 4 см, а 2,5 см, но это не принципиально.

    ответить
  • OCTOpus 8 месяцев назад

    Доброго Вам времени суток!

    Для обеспечения нормального воздухообмена в помещении мастерской Вам понадобится источник приточного воздуха (приточная установка). В самый холодный период будет необходимость приточный воздух с улицы  нагревать. Поэтому я бы предложил Вам поставить канальный вентилятор с электрокалорифером на приток воздуха и еще один канальный вентилятор на вытяжку. Производительность вентилятора можно принять на уровне 400-500 м3/ч, мощность электрокалорифера - 6...7,0 кВт.

    И помните, пожалуйста, о том, что автомобиль с включенным двигаталем в мастерской может находиться только при настежь открытых воротах.

    С уважением, Ваш OCTOpus

    ответить
  • teveleva 8 месяцев назад

    Спасибо, правда, теперь больше новых вопросов, вместо ясности.

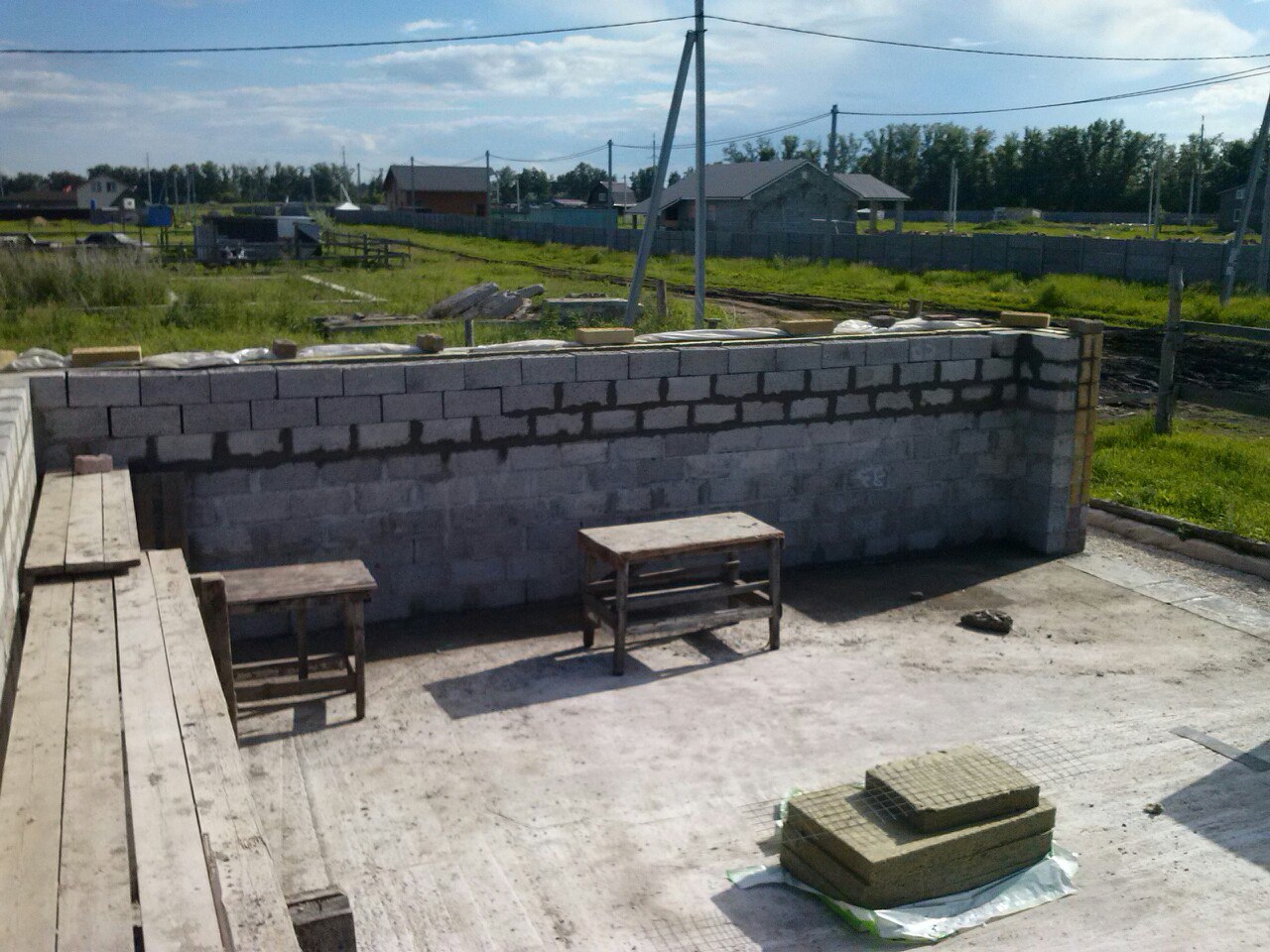

    1. Если можно, то хотя бы картинку, чтобы представить. Например, так нужно делать?

    Я понимаю, что делать армопояс нужно только по КББ, а все остальное - зазоры, утеплитель, перевязка и, самое главное- облицовочный кирпич - все выкладывать точно так же, как и вел до этого стены?

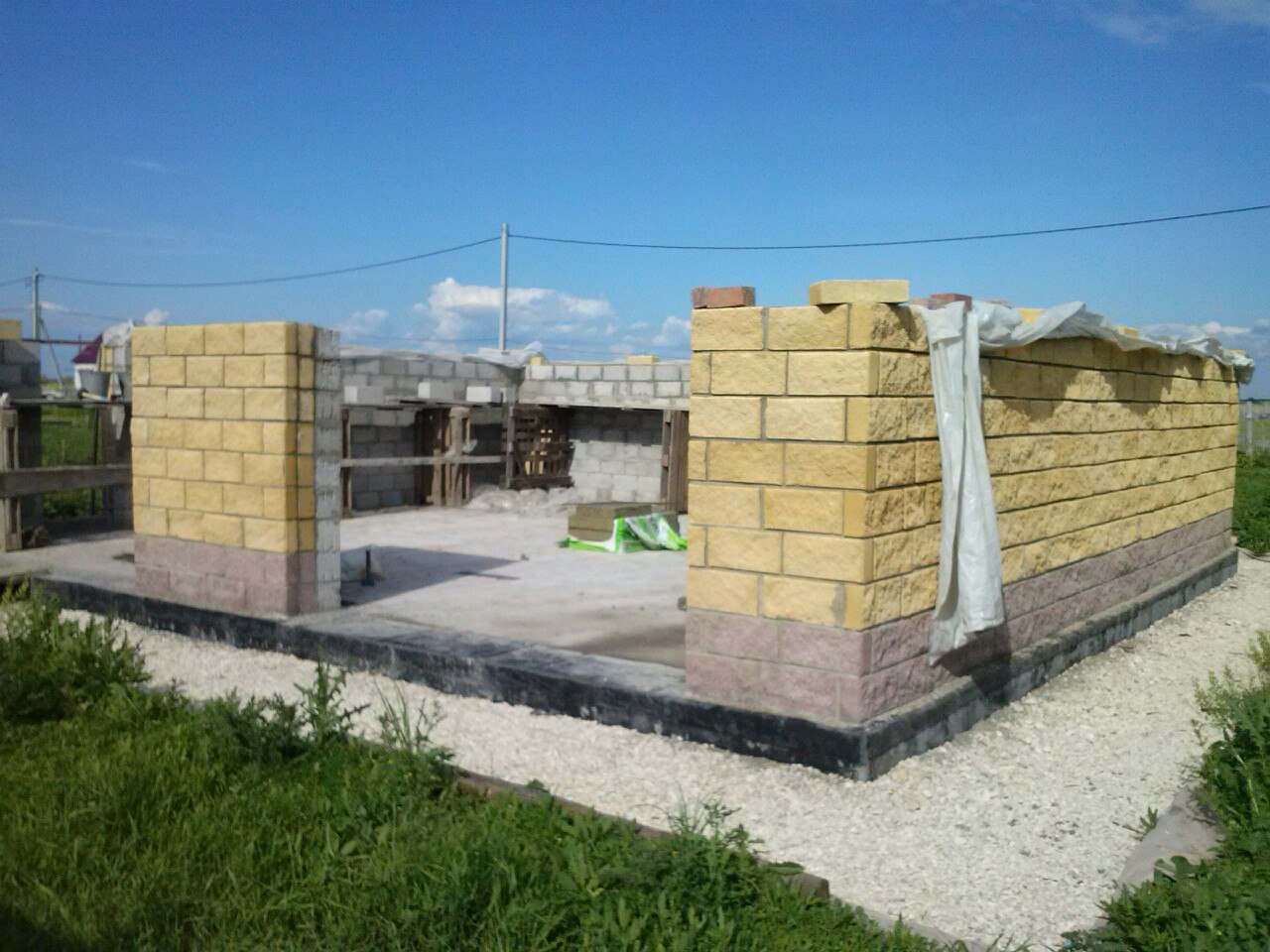

    2. Примерно так? Или это слабенькая конструкция для ворот?

    А перемычки можно делать как и армопояс? Или, в итоге, получается ответ №4?

    3. Хотя бы подскажите, можно ли делать вообще в моем случае делать висячие стропила (при размерах 9,5*8,5м)?

    5. Жду с нетерпением совет Октопуса.

    Согласен на ссылки вопросов-ответов из Вашего сайта, подходящие для строительства моего гаража. Пересмотрев, не смог найти все необходимые ответы. Заранее спасибо.

    ответить
  • ElenaRudenkaya 8 месяцев назад

    1. Армопояс на фото верный. Только шаг поперечной арматуры 30 см. Да, именно так и заложить армопояс как и всю стену. Его все равно утеплять (так как это мостик холода). Делайте облицовку, зазоры и утепление точно так же как и по всей стене.

    2. Слабая.

    Схема такая:

    Уголка под проем облицовочной части должно быть 2 как на этой картинке было под несущую. А на несущей стене делать швеллер коробчатого сечения. Или купить готовые перемычки, но уголки на облицовке нужны в любом случае.

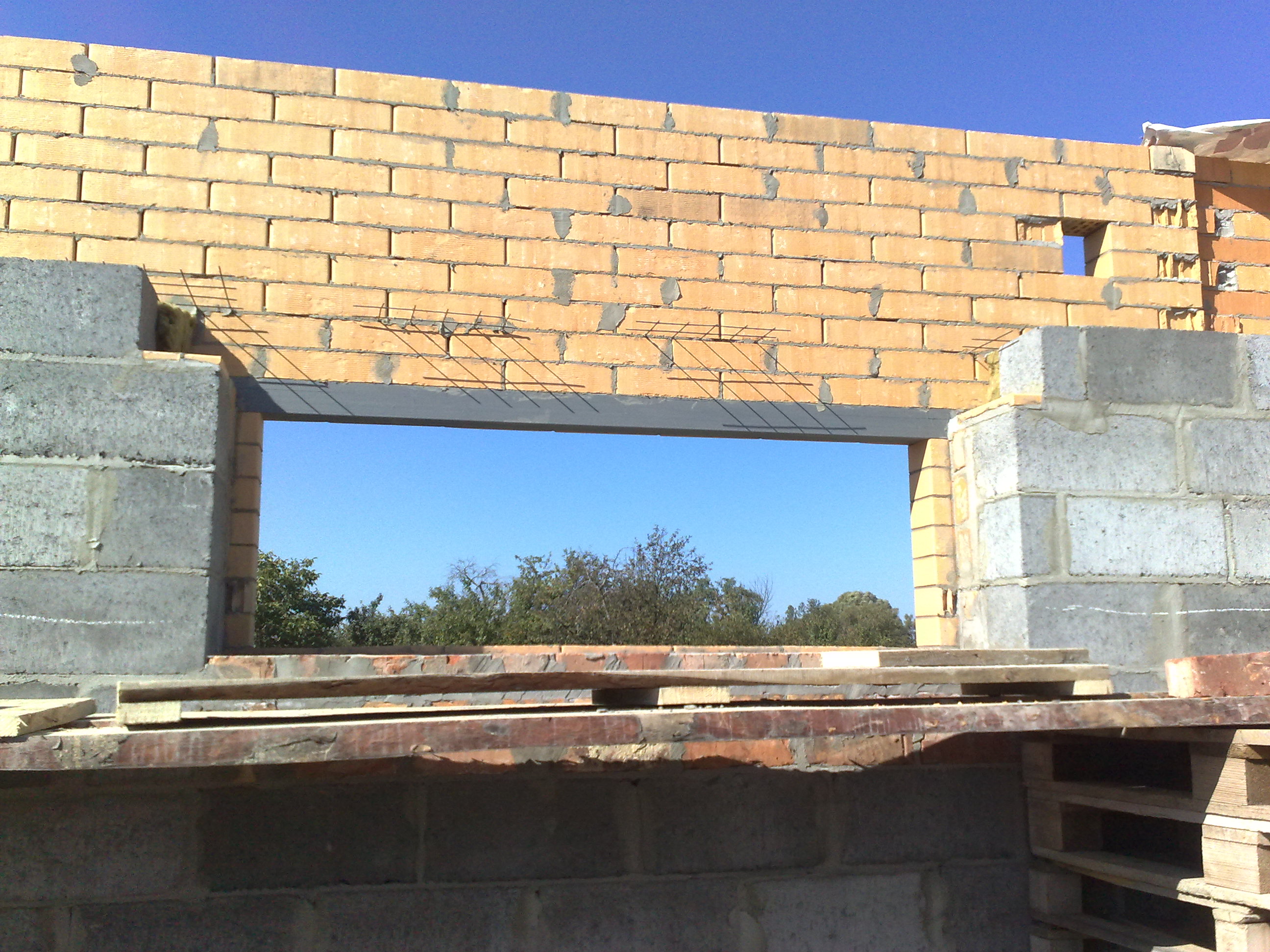

    Снаружи будет выглядить так:

    Перемычка у Вас из 2-х швеллеров по несущей стене, смотрите ответ 2 или готовая заводская вместо сварных швеллеров.

    Уголки поддерживают проем там где облицовка.

    3. Я бы не делала висячие системы, достаточно обычной стропильной системы. Но здесь нужен Сварог.

    ответить
