Изготовление косоуров для лестницы своими руками

Приступаем к работе по изготовлению и установке косоуров для лестницы своими руками. Для изготовления косоуров нам потребуются следующие материалы:

  • Труба профильная прямоугольная (ГОСТ 8645-68) размером 140х80х5 мм (для нижнего лестичного марша).
  • Труба профильная (140х60х5 мм) и уголок (40х40х5 мм) (для верхнего лестничного марша).
  • Уголок (ГОСТ 8509-93) размером 40х40х5 мм.

Изготовление косоуров нижнего лестничного марша

Из перечисленных материалов нам необходимо сделать два косоура нижнего лестничного марша. Приступаем к работе.

Для изготовления косоуров, сначала необходимо обрезать профильную трубу до требуемого размера. Расчетный размер длины лестничного марша от промежуточной площадки до уровня поверхности пола первого этажа в нашем случае составляет 1658 мм, а до основания лестницы – 2000 мм.

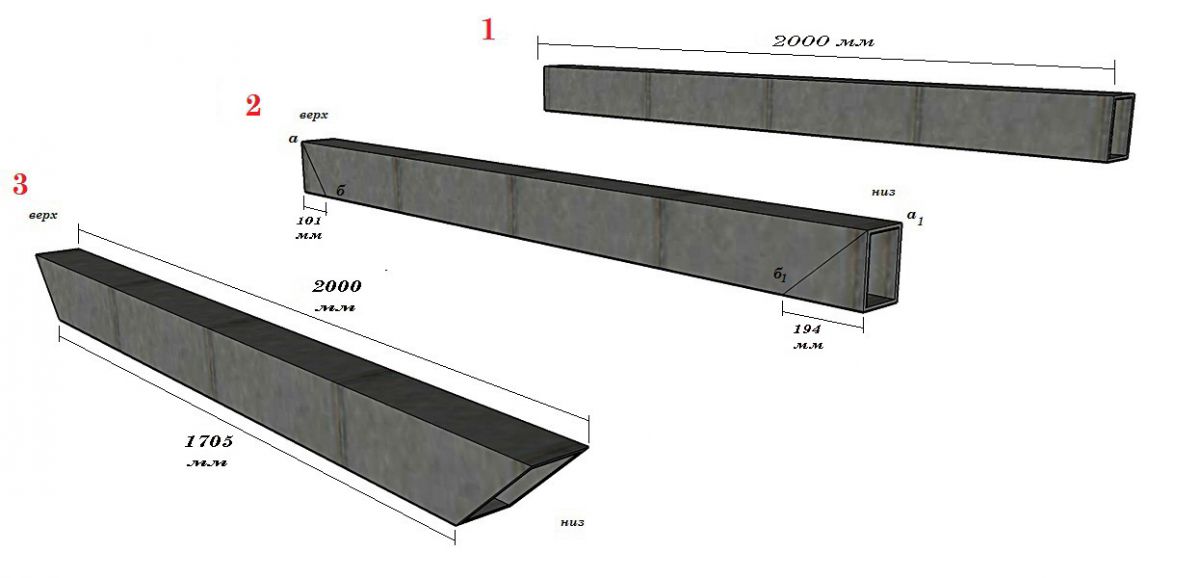

  1. Обрезаем трубу в размер 2000 мм*, получаем две заготовки косоуров (при закупке материалов, профильную трубу можно заказать с раскроем и купить уже заготовки необходимой длины).
  2. Для установки нижнего лестничного марша под заданным углом необходимо сделать скосы на концах косоуров. От точки (а) отмеряем 101 мм и ставим точку (б), это мы с вами нанесли разметку среза в верхней части косоура. Далее, наносим разметку скоса в нижней части заготовки, от точки (а1) отмеряем 194,1 мм – округляем до 194 мм и ставим точку (б1). Соединяем точки диагональю и с помощью болгарки обрезаем трубы по линии разметки.
  3. После обрезки скосов необходимо зачистить заусенцы на местах срезов. Проверяем полученные размеры, наибольшая длина заготовки равна 2000 мм, наименьшая длина (между точками (б и б1)) равна 1705 мм. Вывод: размеры заготовок совпадают с расчетными значениями.

*-если к нижней части косоура будем крепить опорные пластины, то общую длину заготовки необходимо уменьшить на толщину материала опорной пластины. Это зависит от выбранного способа крепления нижнего лестничного марша к основанию лестницы.

Изготовление опор для ступеней

Первую часть работы по подготовке заготовок косоуров нижнего лестничного марша мы с вами выполнили. Продолжая работу, сделаем необходимые заготовки из уголка, которые будут служить опорой для ступеней лестницы.

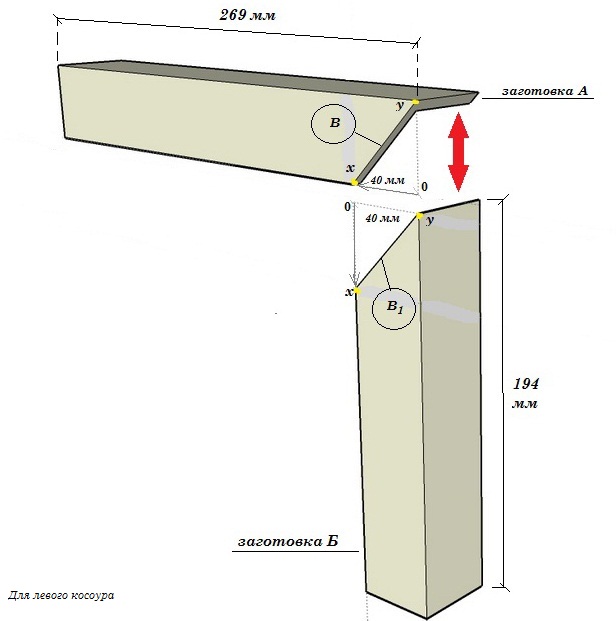

Рассмотрим соединение заготовок из уголка под углом 45°:

При соединении заготовок этим способом, необходимо выполнить следующие действия:

  1. Обрезать уголок по размерам заготовок. Заготовка (А) – длина 269 мм, заготовка (Б) – длина 194 мм (размеры полученные из расчета ступеней лестницы).
  2. На заготовках от точки (0) необходимо отложить отрезок длиной 40 мм, отмечаем точкой (х), от этой точки по диагонали откладываем отрезок до точки (у) и проводим линию (В и В1). По этим линиям с помощью болгарки осуществляем обрезку концов заготовок. Получаем скосы под углом 45°, как видно на рисунке 3.
  3. Составляем заготовки (А и Б) и с помощью сварки крепим их друг к другу. Нам необходимо получить в месте соединения заготовок угол равный 90°.

Примечание: На рисунке показан пример заготовок для левого косоура. Принцип устройства и размеры левосторонних и правосторонних заготовок идентичен.

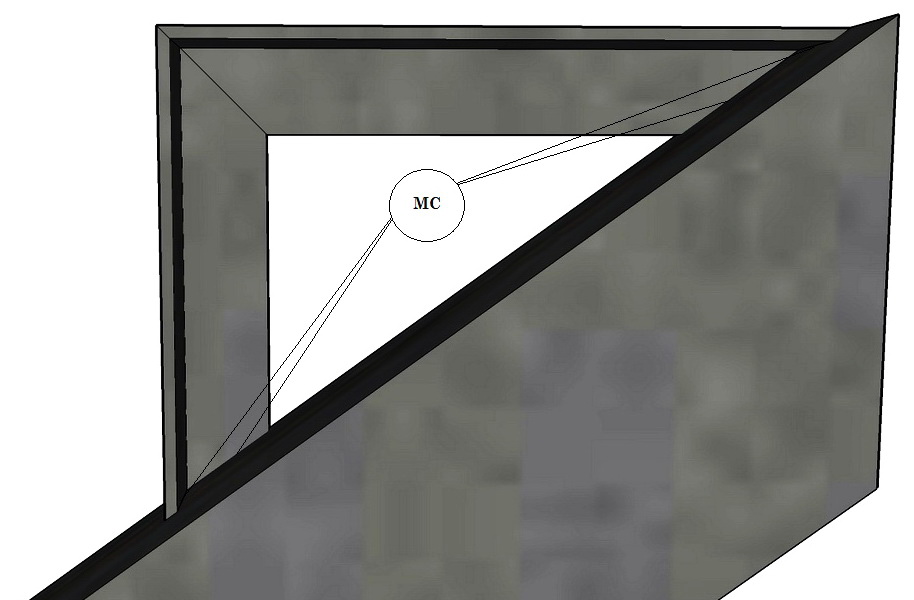

Соединение заготовок (А и Б) с помощью сварки осуществляем с внутренней стороны. Рекомендуемое место наложения сварочного шва на рисунке выделено желтой линией. У нас получается два вертикальных сварочных шва и один горизонтальный. С помощью угольника (Г) контролируем угол 90°.

Так же, одновременно можно сделать такие же заготовки и для косоуров верхнего лестничного марша, так как они имеют одинаковые параметры. В этом случае нам потребуется изготовить следующее количество заготовок:

  • Заготовки горизонтальных опорных перемычек для левого и правого косоура – 24 штуки длиной по 269 мм и две заготовки длиной по 267 мм*.
  • Заготовки вертикальных опорных стоек для левого и правого косоура – 26 штук длиной по 194 мм.

* - по расчетам ступеней для лестницы размер длины косоура нижней ступени верхнего лестничного марша равен 267 мм.

Все подготовленные заготовки можно соединить с помощью сварки, разложить попарно, но пару сваренных заготовок (с длиной заготовки А равной 267 мм) необходимо пометить и отложить отдельно, чтобы не перепутать с другими и исключить возможность их установки не на свое место.

Следующим нашим действием будет крепление заготовок из уголка к заготовкам основания косоура из профильной трубы. Но прежде чем мы с вами начнем работу по креплению заготовок к основанию косоура, необходимо сделать скосы на местах их крепления к основанию.

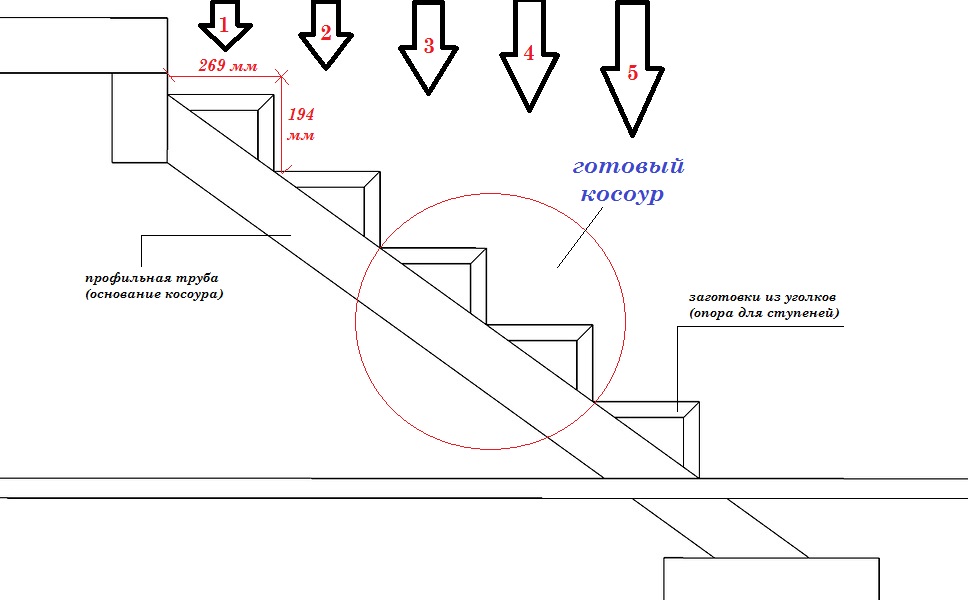

На рисунке, мы можем видеть схематичное изображение готового косоура нижнего лестничного марша. Цифрами в стрелках обозначены порядковые номера косоуров, а так же последовательность их крепления к заготовке основания. У всех заготовок для крепления ступеней одинаковый размер, ширина 269 мм, высота 194 мм. В круге выделен фрагмент уже полностью готового косоура.

Нам потребуется 10 заготовок из уголков (пять левосторонних и пять правосторонних) и две заготовки из профильной трубы. Для того чтобы закончить работу по устройству косоура сделаем скосы на заготовках из уголка.

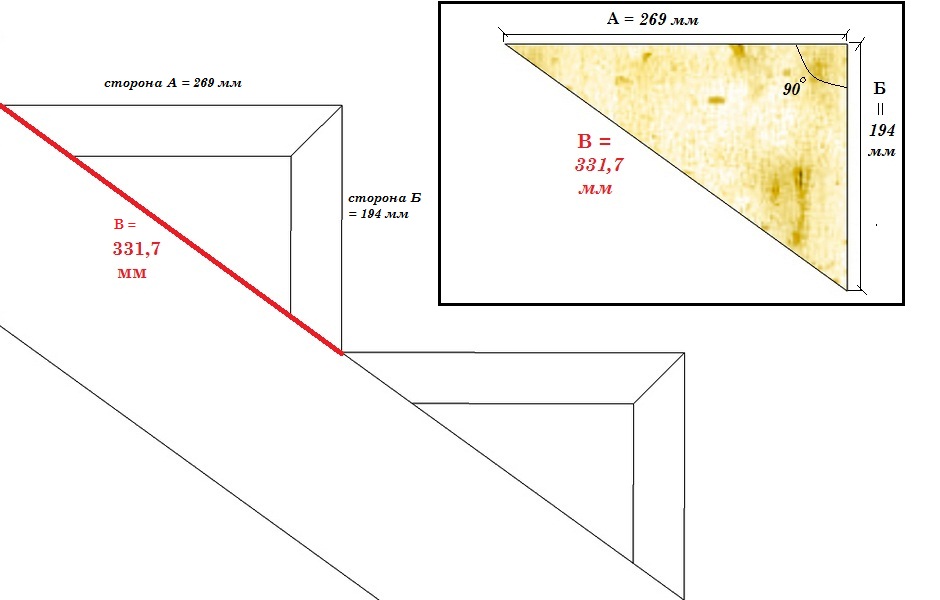

Заготовка опоры для ступеней, которая является составной частью косоура, представляет собой форму неравнобедренного треугольника, где сторона А = 269 мм, сторона Б = 194 мм. Сторона В – условная, так как этой стороной у всех заготовок является основание косоура. Для определения величины размера стороны В, можно измерить расстояние между точками (г и д) на эскизе расчета лестницы, который мы делали ранее (при условии что эскиз выполнен в определенном масштабе). Получаем длину отрезка равную 331,7 мм.

Как видно, размер получается с десятичным значением и нам будет трудно с помощью линейки с точностью до сотых и десятых долей миллиметра измерить это расстояние. Поэтому, найдем более простой способ - мы сделаем шаблон, например, из фанеры толщиной не менее 5 мм.

Сначала на листе фанеры прорисовываем сторону А, после этого сторону Б с соответствующими размерами. Угол между сторонами А и Б должен быть равен 90°. Соединяем стороны А и Б, получаем размер стороны В равный 331,7 мм. С помощью ножовки или лобзика вырезаем полученный треугольник – теперь у нас есть шаблон для обрезки скосов.

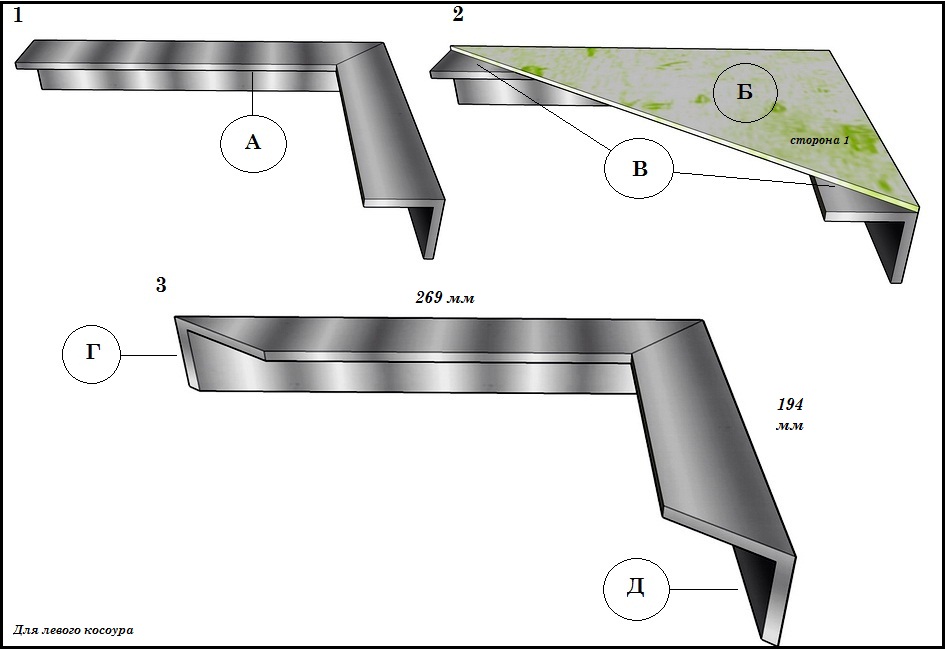

На рисунке показан пример устройства скосов на заготовках для левого косоура:

  1. Ложим заготовку (А) полками уголка вверх, как показано на рисунке.
  2. Сверху заготовки накладываем шаблон (Б). Стороны шаблона выравниваем заподлицо с гранями уголка заготовки и проводим линии разметки (В) на видимой части заготовки.
  3. По линиям разметки обрезаем уголки заготовки с обеих сторон, получаем скосы (Г и Д).

Скос (Г) – крепление горизонтальной части заготовки к основанию косоура.

Скос (Д) – крепление вертикальной чести заготовки к основанию косоура.

Принцип работы по устройству скосов на правосторонних заготовках идентичен способу устройства скосов на левосторонних заготовках. Шаблон универсален, просто его необходимо перевернуть (сторона 2 будет сверху).

Крепление опор для сутепеней к основанию косоуров

Когда скосы сделаны на всех десяти заготовках, можем выполнить работу по их креплению на основание косоуров из профильной трубы.

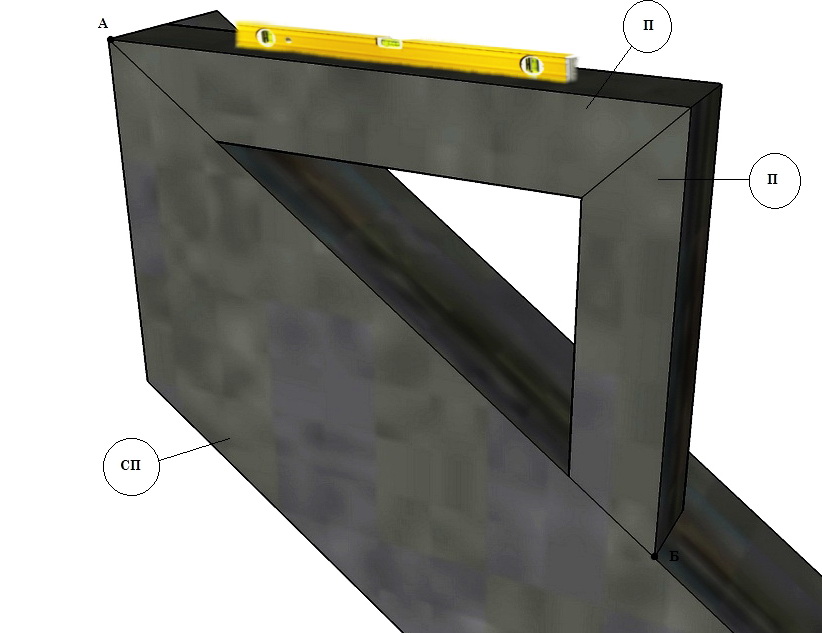

Устанавливаем заготовку из уголков скосами на торец профильной трубы, ориентируем заготовку по точкам А и Б. При установке заготовки полки уголков (П) должны быть заподлицо со стенкой профильной трубы (СП). Горизонтальность и вертикальность установки заготовки контролируем с помощью строительного уровня:

Горизонтальность опорной заготовки ступеней выделим особенно, так как в случае перекоса заготовки относительно линии горизонта в ту или иную сторону у нас получится ступень лестницы с наклоном, это негативно повлияет на безопасное перемещение по такой лестнице.

После установки и выравнивания заготовки необходимо с помощью сварки прикрепить заготовку из уголка к профильной трубе не капитальным швом, то есть прихватить полки уголков в нескольких точках. Все сварочные швы желательно делать с внутренней стороны косоура (МС – места сварки). После окончательного выравнивания заготовки можно крепить заготовку капитальным сварочным швом.

Установку и крепление остальных четырех заготовок из уголка осуществляем таким же способом, как и установку первой заготовки. Все заготовки должны находиться на одной линии (Л) и не иметь отклонений в ту или иную сторону. Расстояние от точки (А) до точки (Б) должно соответствовать расчетному значению, то есть 1658 мм.

Устройство правого косоура осуществляем по такому же принципу, как и устройство левого косоура. При совмещении готовых косоуров расположение заготовок из уголка на обоих косоурах должно совпадать, в противном случае при установке ступеней может получиться перекос, поверхность ступени будет неровной, и в этом случае мы будем ощущать дискомфорт при перемещении по лестнице, так же этот фактор отрицательно скажется на эстетичном виде лестницы в целом.

Изготовление косоуров верхнего лестничного марша

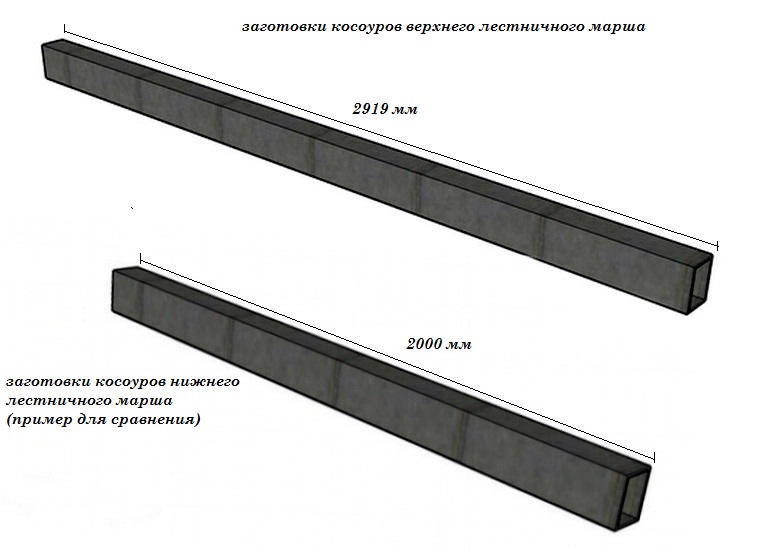

Принцип изготовления косоуров верхнего лестничного марша идентичен принципу изготовлению косоуров нижнего лестничного марша, одно из отличий, это их размеры:

Размеры заготовок, конечно же, не единственное отличие. Устройство скосов профильной трубы (основания косоуров), точнее их конфигурация, имеют свои нюансы. Так как у нас имеются ограничения по размерам лестничного проема в межэтажном перекрытии, поэтому крепить верхние косоуры к промежуточной площадке и к межэтажному перекрытию мы будем с учетом проведенных расчетов в условиях ограничения пространства по установке лестницы.

Для того чтобы выдержать оптимальный угол наклона лестницы, ширину проступи ступеней и в итоге получить комфортную для перемещения лестницу нам необходимо будет сделать скосы на профильной трубе, как показано на рисунке:

Как можно видеть из рисунка такая конфигурация скоса (верх) необходима нам для установки опорной пластины, с помощью которой мы будем крепить косоуры верхнего лестничного марша к балке межэтажного перекрытия. Давайте рассмотрим вариант нанесения разметки для того чтобы получился такой скос.

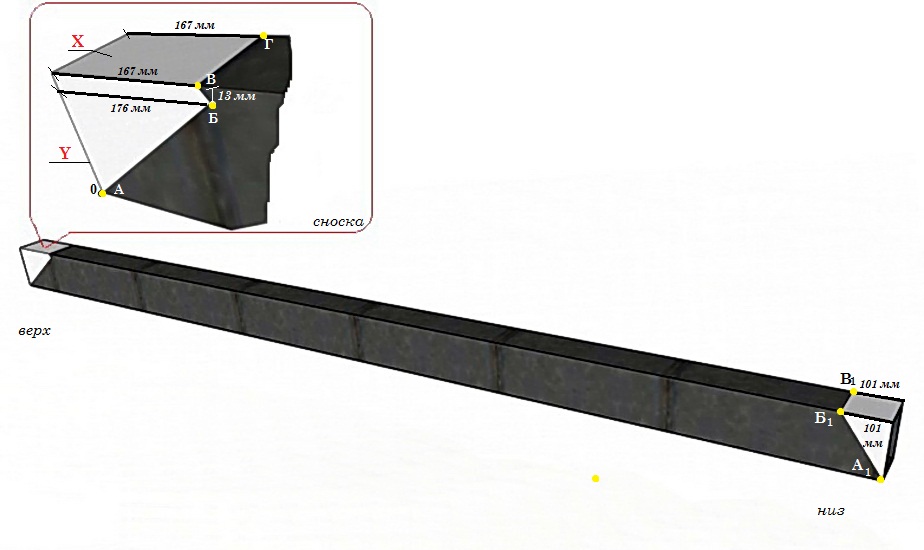

Скос в верхней части косоура

Сначала определим основные точки, которые нам потребуются для нанесения линий разметки.

  • Первая точка (А) – нулевая отметка.
  • Вторая точка (Б) – длина отрезка от торца (Y) до точки (Б) 176 мм, высота отрезка от точки (Б) до верхнего торца профильной трубы (Х) 13 мм.
  • Третья точка (В) – длина отрезка от торца (Y) до точки (В) 167 мм.
  • Четвертая точка (Г) – длина отрезка от торца профильной трубы (Х) до точки (Г) 167 мм.

После определения точек соединяем их линиями разметки. Разметку делаем с обеих сторон профильной трубы.

Скос в нижней части косоура

В нижней части профильной трубы так же необходимо сделать скос для крепления косоуров к промежуточной площадке.

  • Точка (А1) – это нулевая отметка.
  • Точка (Б1) – расстояние от торца профильной трубы до точки (Б1) – 101 мм.
  • Точка (В1) – расстояние от торца профильной трубы до точки (В1) 101 мм.

После определения точек в нижней части косоура соединяем их между собой линиями разметки. Теперь, когда разметка нанесена в верхней и нижней части профильной трубы, можно приступать к устройству скосов.

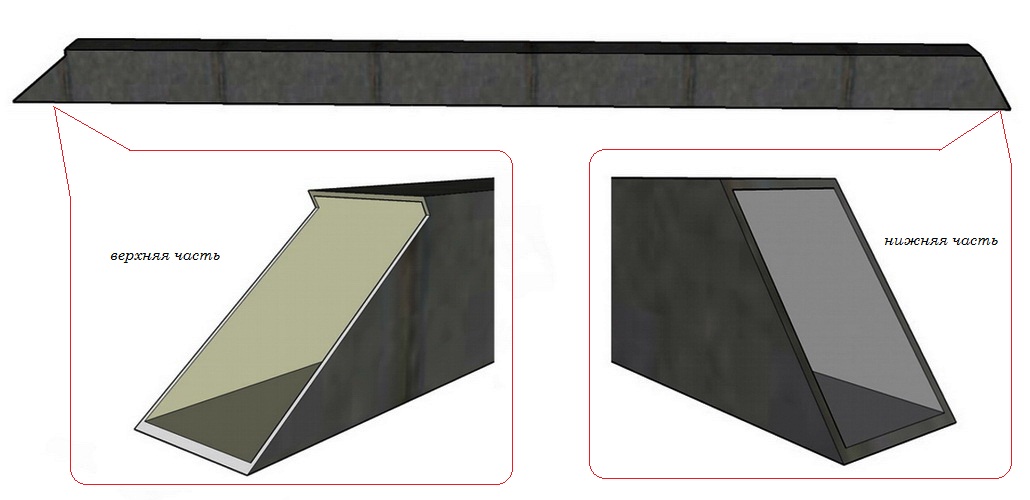

Используя болгарку, обрезаем профильную трубу по линиям разметки, после обрезки у нас с вами должны получиться скосы, какие показаны на рисунке.

Подготовка заготовок пластин для крепления косоуров

Для заготовок пластин нам потребуется обрезки листового железа, толщиной не менее 50 мм. Так же нужно сразу сделать разметку и просверлить сквозные отверстия, через которые мы с вами будем крепить верхний лестничный марш к балке потолочного перекрытия.

Для начала из листового железа или обрезков листового железа необходимо вырезать два прямоугольника. Вырезаем с помощью болгарки, если вы будете вырезать заготовки с помощью сварки, то в этом случае необходимо после вырезки обязательно зачистить края заготовки от окалины, которая образуется после резки электросваркой. Края у заготовок желательно сделать ровными, без заусенцев и т.п.

После этого, в заготовках делаем по краям два прямолинейных выреза, как показано на этом же рисунке. Эти вырезы необходимы для установки заготовок в профильную трубу косоура лестницы.

Теперь переходим к устройству сквозных отверстий в готовых пластинах.

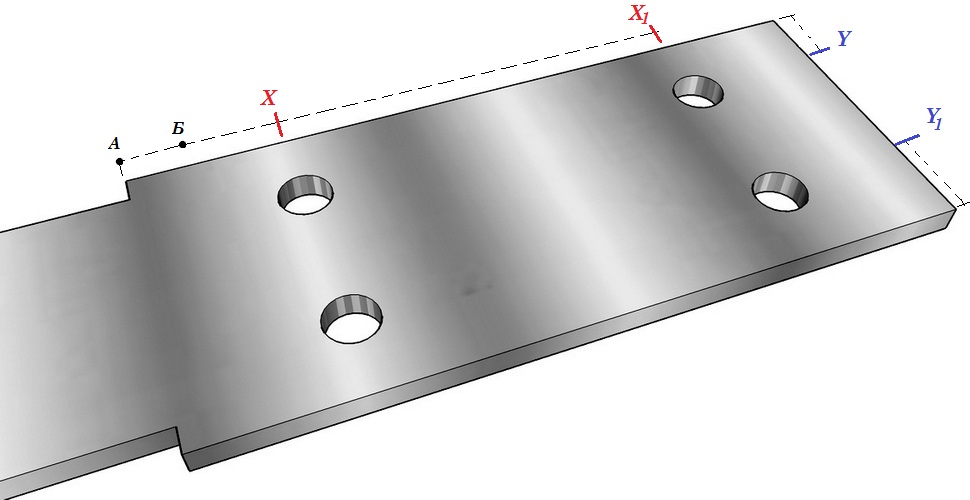

Разберем следующий вариант устройства в пластинах сквозных отверстий, который показан на рисунке. Отверстия расположим на одной оси, как по вертикали, так и по горизонтали.

Для такого расположения отверстий на поверхности пластин сделаем разметку.

К примеру, возьмем толщину досок потолочного перекрытия равную 30 мм, значит, чтобы при креплении косоуров крепеж не попал в доски, нам необходимо сделать отверстия выше уровня расположения досок, от торца (А) отмеряем 30 мм, получаем линию (Б) уровня расположения досок относительно заготовки. Крепить косоуры к балке потолочного перекрытия будем саморезами «глухарь», к примеру, диаметром 10 мм. Значит, диаметр отверстия нам необходимо сделать не менее 10,5 мм.

От линии (Б) отмеряем 20 мм, проводим ось (Х). От боковых торцов заготовки отмеряем по 15 мм, проводим оси (Y иY1), на месте пересечения осей получаем центр будущих отверстий. Разметка нижних отверстий завершена. Теперь наносим разметку верхних отверстий.

От верхнего торца заготовки отмеряем 20 мм, проводим ось (Х1), на месте пересечения осей (Y и Y1) с осью (Х1) получаем центр отверстий которые нам необходимо сделать в верхней части пластины. После нанесения разметки можно приступать к устройству сквозных отверстий, после того, как отверстия готовы, на пластине со стороны выхода сверла зачищаем заусенцы полученные входе сверления металла.

Крепление пластин к косоурам верхнего лестничного марша

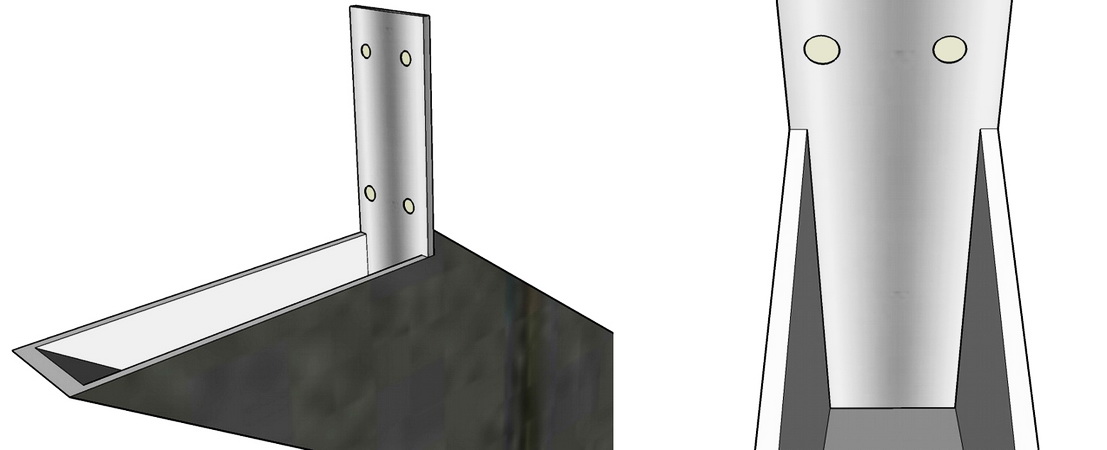

Когда отверстия сделаны, устанавливаем заготовку на место (в верхний скос профильной трубы) и с помощью сварки крепим заготовки из листового железа к косоурам верхнего лестничного марша:

Изготовление опор для ступеней и крепление их к основанию косоура аналогично нижнему лестничному маршу.

Далее: Крепление косоуров нижнего лестничного марша.

Основная статья цикла Косоуры для лестницы своими руками.
