Расчет фундамента под лестницу на второй этаж

Для расчета фундамента мы с вами возьмем данные полученные в ходе расчета лестницы на второй этаж и применим размеры глубины подполья в доме:

  • Длина косоура нижнего лестничного марша от промежуточной площадки до поверхности пола - 1658,3 мм - округляем до 1658 мм (выделен на рисунке синим цветом).
  • Ширина материала косоура и площадки - 140 мм.
  • Глубина подполья до уровня поверхности пола - 600 мм.
  • Высота основания лестницы - 400 мм.
  • Длина площадки - 850 мм.
  • Расположение площадки - 1164 мм от уровня пола до поверхности площадки.
  • Верхняя фризовая ступень на 194 мм ниже поверхности площадки.
  • Ширина помещения - 3400 мм.

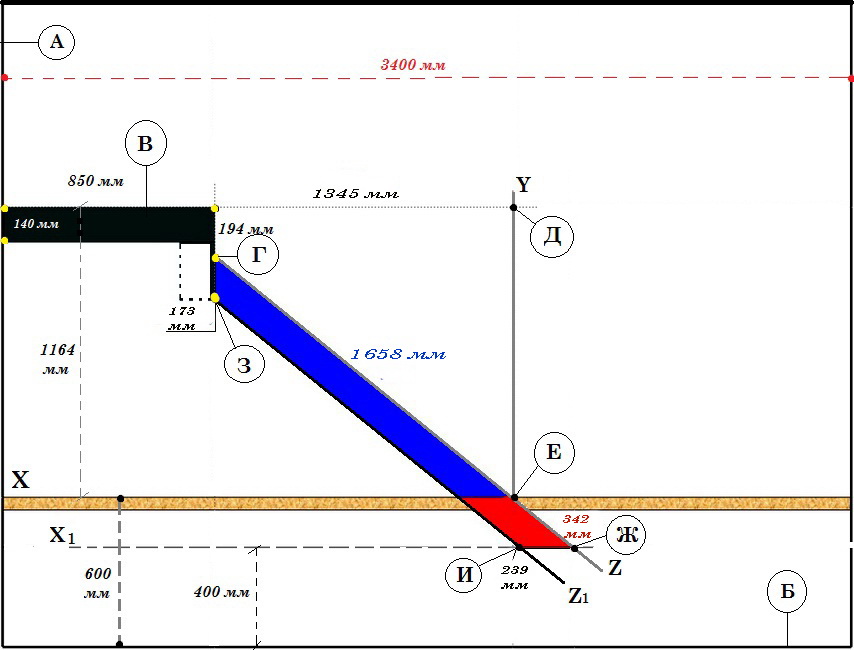

Теперь составим схему, с помощью которой определим место расположения фундамента для лестницы.

  1. На листе бумаги или в ПК чертим внизу эскиза линию (Б) длиной 3400 мм. После этого проводим вертикальные линии, выдерживая между ними расстояние 3400 мм - получаем ширину помещения.
  2. От линии (Б) отмеряем вверх 600 мм и проводим ось Х, получаем глубину подполья до уровня пола первого этажа.
  3. От оси Х отмеряем вверх 1164 мм, получается высота площадки, от стены (А) отмеряем 850 мм - ширина площадки (850 мм с учетом отступа лестницы от стены на 50 мм). Ширина материала площадки 140 мм. По полученным точкам чертим площадку (В), на рисунке она выделена черным цветом.
  4. От края площадки отмеряем 1345 мм и ставим точку (Д), проводим ось Y.
  5. От поверхности площадки отмеряем 194 мм и ставим точку (Г), этим мы определили место соединения косоура с площадкой. Размер 194 мм - это высота подъема от фризовой ступени до поверхности площадки.
  6. От точки (Г) проводим диагональ Z в месте пересечения диагонали Z и оси Y ставим точку (Е). Расстояние между точками (Г и Е) должно получиться 1658 мм. Это длина косоура от места соединения с площадкой до поверхности пола первого этажа.
  7. От линии (Б) отмеряем вверх 400 мм и проводим ось Х?, получаем высоту основания лестницы.
  8. От точки (Е) продолжаем диагональ Z, в месте пересечения диагонали и оси, ставим точку (Ж), при этом расстояние между точками (Е и Ж) должно быть равно 341,9 мм округляем до 342 мм.
  9. От точки (Г) отмеряем вниз 172,6 мм - для удобства примера расчета, округляем до 173 мм (величина в месте среза) и ставим точку (З), так же от точки (Ж) по оси Х? отмеряем 239,3 мм - округляем до 239 мм и ставим точку (И). Между точками (З и И) проводим диагональ Z?. Расстояние между диагоналями - это ширина материала косоура.

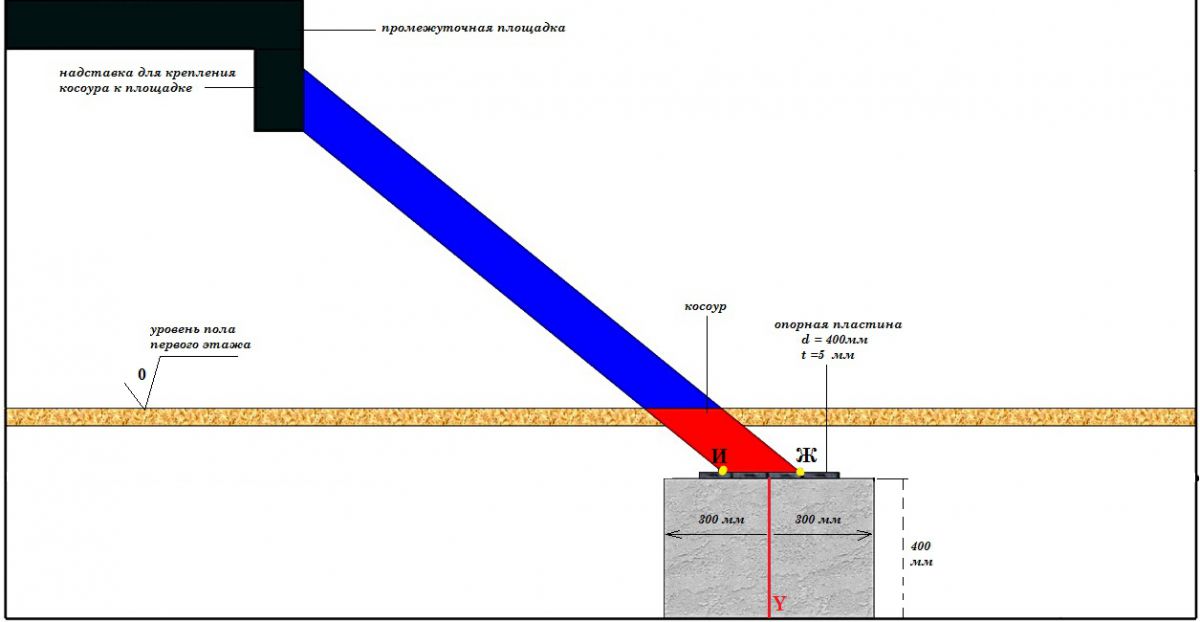

  10. Часть косоура, которая выделена на рисунке красным цветом будет расположена ниже уровня пола первого этажа, при этом наибольшая длина заготовки косоура составит (от точки Г до точки Ж) 2000 мм и наименьшая длина 1705 мм (от точки З до точки И).

Примечание: Длина косоуров взята с учетом толщины опорной пластины, которая будет крепиться к основанию лестницы.

После определения длины выпуска косоура в подполье дома и высоты основания, определим его ширину. Расстояние между точками (И и Ж) равно 222 мм.

239 мм / 2 = 119,5 мм - округлим до 120 мм, проводим центральную ось Y.

От оси Y отмеряем в стороны по 300 мм, получаем ширину основания равную 600 мм. Почему именно 600 мм? Для примера взята опорная пластина толщиной 5 мм и длиной 400 мм. Значит, до края площадки с каждой стороны нам необходимо сделать запас по 100 мм, чтобы при установке анкерных болтов или шпилек в основание лестницы у нас с вами не было сколов и трещин, которые могут привести к снижению качества крепления лестничного марша к основанию.

400 мм длина пластины / 2 + 100 мм = 300 мм с каждой стороны от оси Y.

Важно! Разметка мест крепления нижнего лестничного марша к основанию проводится только при условии, что оба косоура нижнего лестничного марша готовы (материал обрезан по расчетным размерам, сделаны срезы под необходимым углом и с обеих сторон косоура приварены опорные пластины). В противном случае, можно просчитаться с расчетами мест крепления и придется всю работу по проделывать заново.

Варианты исполнения фундамента под лестницу я рассматирвал отдельно и из них выбирал подходящий.

Основная статья цикла Расчет лестницы на второй этаж.
