Фундамент под лестницу на второй этаж

Нижний лестничный марш в нашем варианте устройства лестницы своими руками служит не только для перемещения, но и выполняет функцию дополнительной опоры для промежуточной площадки. Лестничная площадка будет зажата между нижним лестничным маршем и стеной.

Исходя из этого, нам необходимо выполнить прочный фундамент для его установки, предварительно выполнив расчет фундамента. Если в доме настил пола сделан из досок, то в этом случае необходимо выполнить дополнительную работу по устройству более прочного основания для крепления лестничного марша. Таким основанием, к примеру, может быть бетонная площадка или столбчатый фундамент, это зависит от высоты подполья.

Примечание: Если в доме полы, к примеру, сделаны из железобетонных плит или имеют бетонное основание, то устройство дополнительного бетонного основания не требуется, лестничный марш можно закрепить непосредственно к такому полу.

Фундамент под лестницу на второй этаж можно сделать следующим образом:

  1. Фундамент из монолитного бетона.
  2. Фундамент из монолитного бетона и штучных материалов (кирпич, блоки).
  3. Металлический каркас на бетонном фундаменте.

Фундамент под лестницу из бетона и штучных материалов

Наиболее оптимальным решением будет крепление нижнего лестничного марша к специально сделанному основанию (фундамент лестницы).

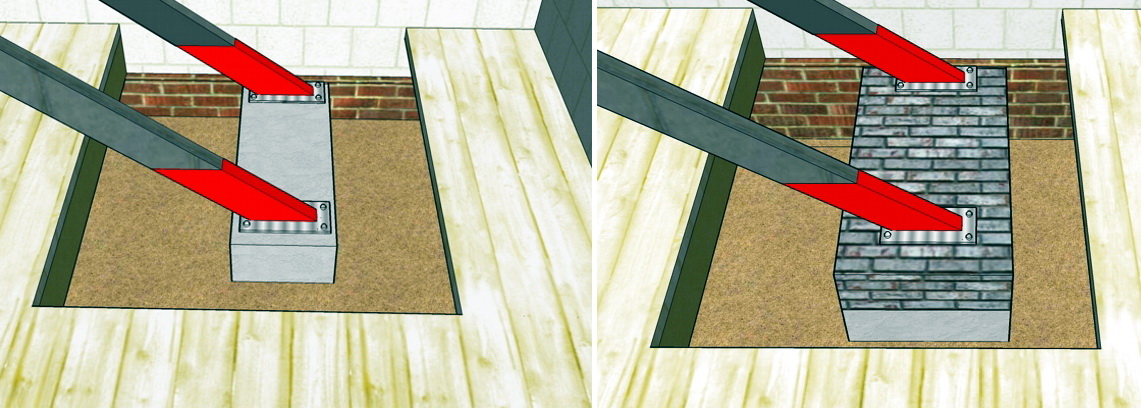

На рисунке, показаны первые два вариантая фундамента нижнего лестничного марша.

  • На рисунке слева, показан вариант устройства монолитного основания при не глубоком подполье (глубина не более 500 мм).
  • Справа, мы видим основание, сделанное из монолитного бетона и кирпича. Такой вариант устройства комбинированного основания лестницы можно применить, если глубина подполья в доме более 500 мм.

Технология устройства обоих вариантов фундамента под лестницу идентична технологии устройства столбчатого фундамента.

Примечание: В случае устройства основания из штучных материалов, желательно, чтобы кладка была армированная.

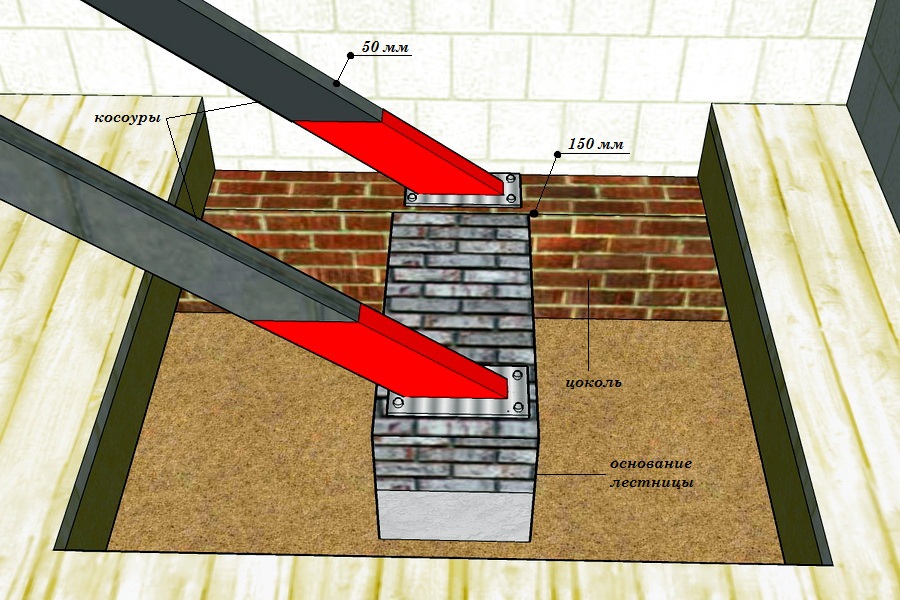

Если по какой либо причине у вас нет возможности сделать такой фундамент под лестницу - мешают лаги пола, цоколь выступает от поверхности стены на расстояние большее, чем расстояние между стеной и лестницей, то в этом случае можно сделать следующее крепление нижнего лестничного марша.

Примечание: При креплении лестничного марша к цоколю и к отдельно устроенному основанию, может произойти неравномерная просадка одного из оснований относительно другому, и в этом случае мы с вами получим перекос нижнего лестничного марша, а так же крепления лестничного марша к основанию могут ослабнуть. Так что использовать такой вариант устройства основания лестницы можно только, если вообще нет других вариантов.

Крепление лестничного марша к бетонному и кирпичному фундаменту

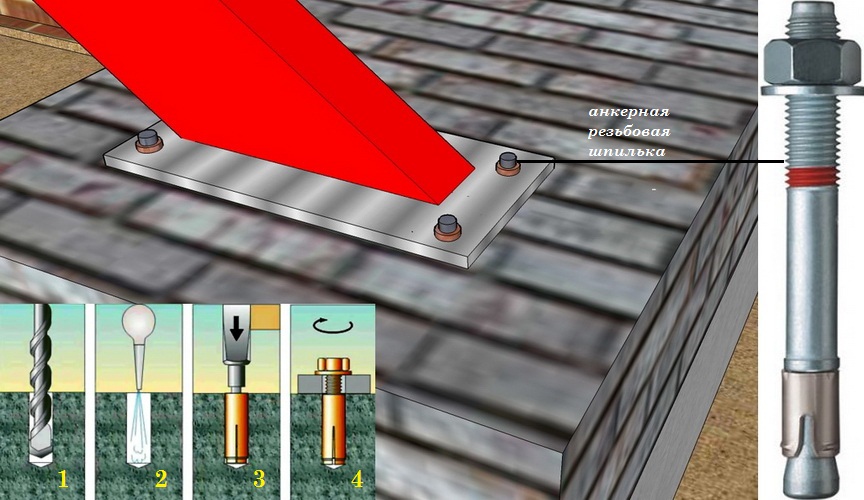

Крепление лестничного марша к бетонному или кирпичному основанию можно осуществить, например, с помощью анкерных шпилек. Крепление с помощью анкерных шпилек можно выполнить следующим образом:

  1. В поверхности фундамента по нанесенной разметке сверлим четыре отверстия под каждую опорную часть нижнего лестничного марша. Диаметр отверстия зависит от диаметра анкера, к примеру, если анкер имеет? 18 мм, то отверстие делаем с помощью сверла? 18 или 19 зависит от прочности материала, из которого сделано основание.
  2. Когда все восемь отверстий просверлены, необходимо очистить их от пыли и мелких частиц .
  3. Анкера устанавливаем в отверстия до упора, желательно выполнить глубину отверстий с одинаковым размером.
  4. После этого выставляем каждую опору лестничного марша на место и с помощью гайки крепим ее к фундаменту. Не допускается затяжка гаек с большим усилием, так как это может привести к тому, что анкер будет вытягиваться вверх и крепление лестничного марша будет некачественным.

При установке нижнего лестничного марша на фундамент из монолитного бетона, можно использовать обычные резьбовые шпильки.

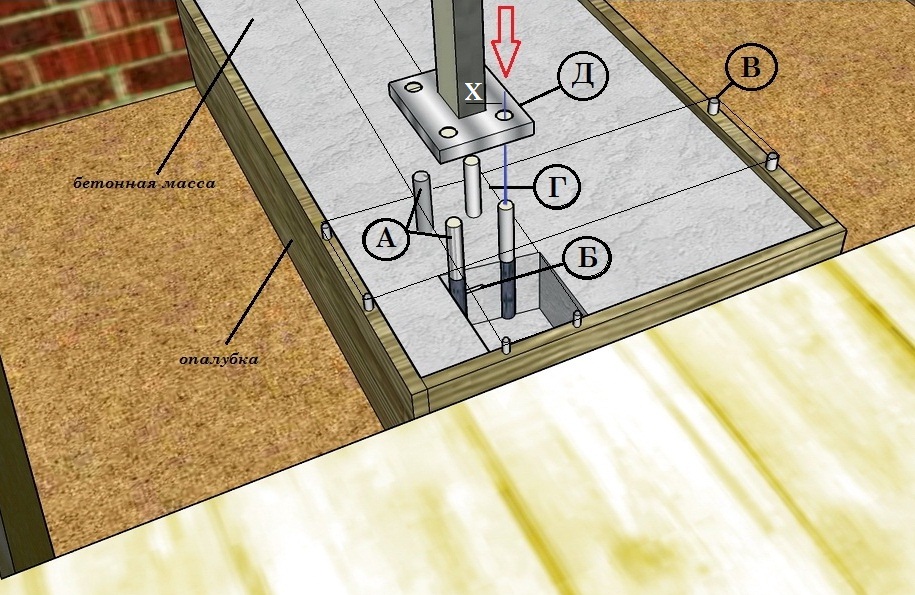

Установка таких шпилек (можно купить или сделать самому), например, осуществляется в процессе устройства основания, когда бетонная масса еще не затвердела. Для начала необходимо сделать разметку мест установки шпилек, чтобы их центр находился на одной оси Х с центром отверстий в опорной пластине (Д).

В верхние торцы стен опалубки необходимо установить крепеж для шпагата (крепеж из гвоздей, саморезов и т.п.). Рассчитав межосевое расстояние, закрепляем крепежи (В) в опалубку и натягиваем шпагат (Г), как показано на рисунке 4. Таким образом, мы с вами определим место установки шпилек (А).

На концах резьбовых шпилек, которые мы заглубим в бетон, нужно установить фиксаторы (Б). В качестве фиксаторов можно использовать, к примеру, обрезки арматуры. Фиксаторы после затвердевания бетона не позволят шпилькам проворачиваться вокруг своей оси во время затяжки гаек, а так же исключат и вертикальное смещение, то есть во время затяжки гаек шпильки не будут вытянуты из основания. Так же к концам шпилек, которые будут находиться в бетонном основании, крепят квадратную или круглую опорную пятку, которая выполняет такие же функции, что и фиксатор (Б).

Примечание: При таком способе крепления лестницы к бетонному фундаменту в опорных пластинах необходимо сделать отверстия либо большего диаметра, либо в отверстиях сделать прорези. Это необходимо для гарантированного совпадения отверстий опорной пластины лестничного марша и резьбовых шпилек, если в случае установки и затвердевания бетона последние сместились от расчетной точки.

Все эти и другие факторы могут затруднять работу по устройству основания лестницы, что еще раз подтверждает сказанное ранее в цикле статей про устройство лестницы - составлять ее проект необходимо одновременно с проектом дома. Это снимет многие вопросы, связанные с устройством лестницы еще до выполнения строительно-монтажных работ.

Фундамент лестницы из металлического каркаса

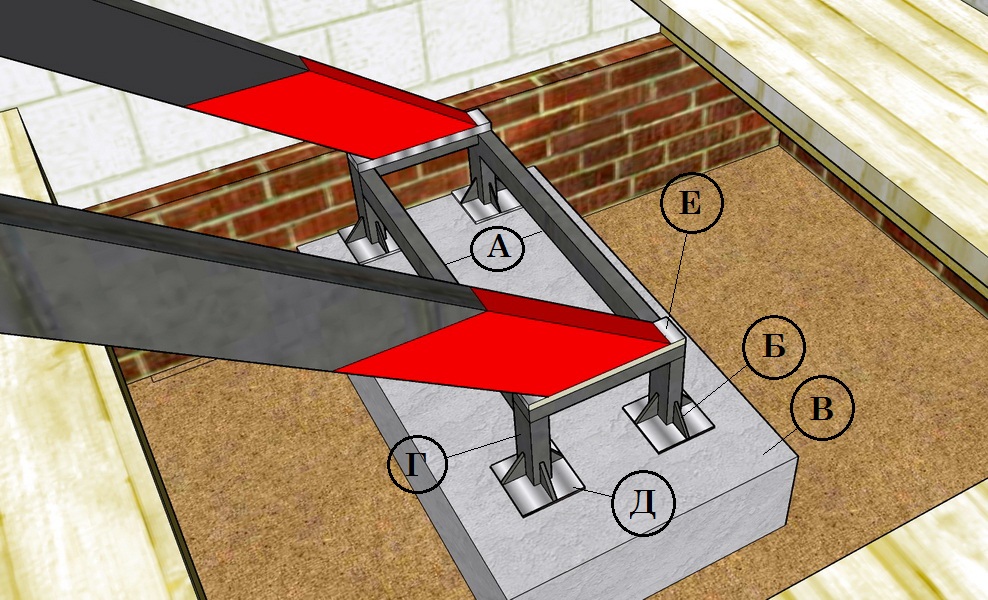

Третий вариант - металлический каркас, установленный на фундаменте (В) в качестве основания для лестницы. Этот вариант применим в случае, если по каким либо причинам нет возможности сделать основание из бетона или кирпича нужной высоты. При устройстве металлического каркаса необходимо учесть то, что каркас должен быть прочным, то есть стойки каркаса (Г) должны быть связаны между собой поперечинами (А), а у основания крепления стоек каркаса желательно сделать укосины (Б). Устройство укосин позволит нам исключить возможный перекос каркаса в ту или иную сторону во время эксплуатации лестницы.

Металлический сварной каркас можно сделать из того же материала, который мы будем использовать для устройства лестничных маршей, то есть это профильная труба и металлический уголок. Для крепления каркаса необходимо к стокам (Г) прикрепить опорные пластины (Д) с отверстиями для крепежных элементов. Крепление лестничного марша к каркасу осуществляется через опорные пластины (Е) прикрепленные к нижней части лестничного марша. Способ крепления лестничного марша к металлическому каркасу:

  1. Соединение болт - гайка (разборная конструкция).
  2. Соединение с помощью сварки (не разборная конструкция).

Примечание: Предпочтительнее использовать первый вариант соединения, так как это позволит в случае необходимость быстро провести демонтаж лестницы и металлического каркаса который используем в качестве основания.

Далее: Косоуры для лестницы своими руками.

Основная статья цикла Лестница на второй этаж своими руками.
