Площадка для лестницы своими руками

Устройство промежуточной площадки лестницы своими руками в нашем варианте потребует следующих материалов:

  • Швеллер 14П ГОСТ 8278-83 (140х60х4 мм) - 2,84 м.
  • Уголок стальной 50х50 мм - 0,79 м.

Инструменты необходимые для устройства каркаса площадки и для устройства ниш под его установку на стены дома:

  • Сварочный аппарат и электроды
  • Болгарка с отрезными дисками
  • Зубило и молоток
  • Перфоратор
  • Строительный уровень и уголок
  • Рулетка
  • Мел и карандаш

Примечание: Желательно для выполнения этой работы привлечь одного помощника.

Итак, для устройства промежуточной площадки нам потребуется швеллер и стальной уголок. Из перечисленных материалов мы с вами сделаем каркас площадки, который будет состоять из трех консолей установленных в стену дома. Консоли соединим между собой с помощью сварки.

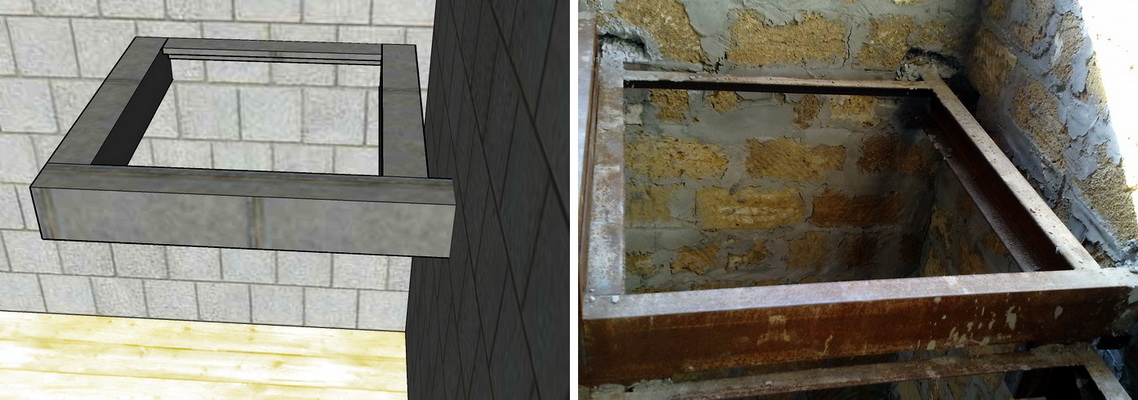

На рисунке показан пример устройства каркаса промежуточной площадки. Такой способ крепления площадки к стенам дома, обеспечивает надежную опору для лестничных маршей, так как каркас площадки в трех точках закреплен в стены дома.

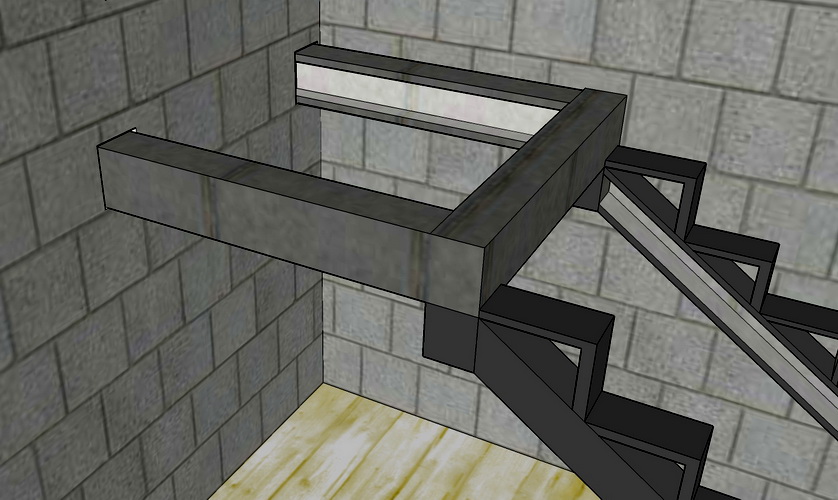

При дальнейшем устройстве лестницы, нижний лестничный марш так же будет выполнять функцию дополнительной опоры для каркаса площадки. Таким образом, промежуточная площадка будет надежно зажата между стен дома тремя консолями и нижним лестничным маршем и нам не потребуется установка дополнительных опорных стоек под каркас площадки.

Устройство ниш для крепления площадки к стенам дома

В нашем варианте устройства лестницы, промежуточная площадка будет крепиться к стенам дома. Для этого нам необходимо сделать в стене углубления - ниши, в которые мы с вами установим консоли, из которых будет состоять каркас площадки.

Из проведенного ранее расчета поворотной площадки лестницы нам известна высота площадки от поверхности пола - 1164 мм (116,4 см). Так как для устройства каркаса площадки мы будем использовать швеллер шириной 140 мм, то нижний уровень ниши для опоры консоли будет расположен на высоте 1024 мм над поверхностью пола.

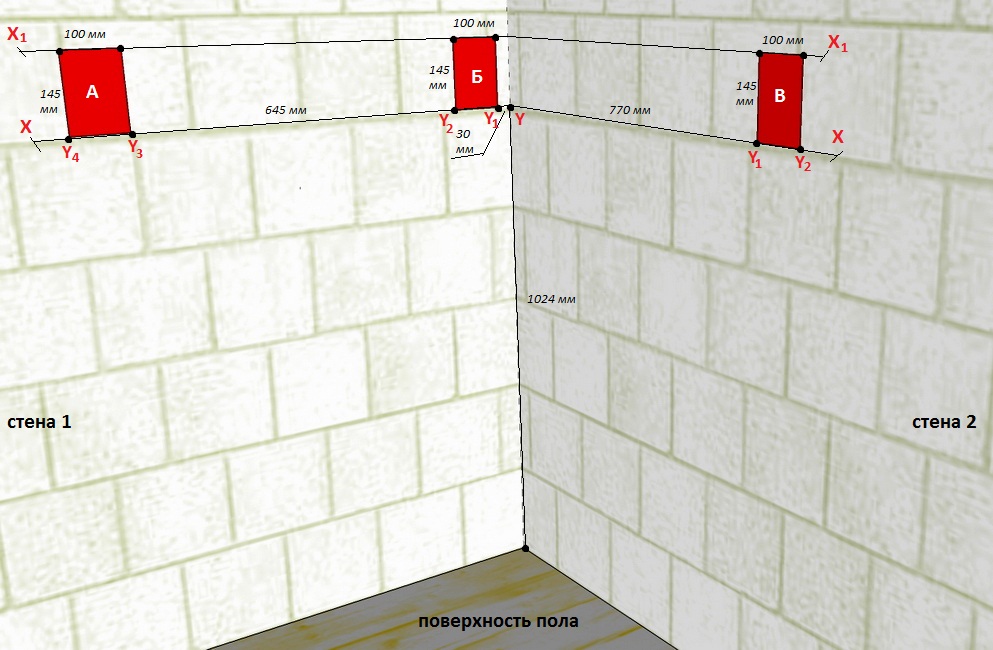

Мы определили нижнюю точку расположения ниш, нанесем на стену (1 и 2) отрезки Х и Х1, расстояние по высоте между отрезками сделаем 145 мм. Почему 145 мм? Как уже говорилось ширина швеллера 140 мм, швеллер устанавливаем в нишу на ребро, значит, высота ниши будет 140 мм плюс 5 мм, это зазор который гарантирует свободный вход швеллера в нишу.

Теперь нам необходимо определить место расположения ниш на стенах (1 и 2). Сначала определим расположение ниши на стене (2). Для этого от точки (Y) отмеряем с помощью рулетки или строительного метра отрезок длиной 770 мм и отмечаем точку (Y1). От точки (Y1) по отрезкам (Х и Х1) отмеряем 100 мм и отмечаем точку (Y2). Получаем ширину ниши (В). Прорисовываем размеры ниши - ширина ниши 100 мм, высота ниши 145 мм.

Переходим к определению мест расположения ниш на стене (1). От точки (Y) отмеряем 30 мм и отмечаем точку (Y1). От точки (Y1) отмеряем 100 мм и отмечаем точку (Y2). Получаем ширину ниши (Б). Далее, от точки (Y2) отмеряем 645 мм и отмечаем точку (Y3), от этой точки отмеряем 100 мм и отмечаем точку (Y4), получаем ширину ниши (А). Прорисовываем размеры ниш (А и Б) - ширина 100 мм, высота - 145 мм.

Когда на стены нанесены размеры ниш, можно приступать к их углублению. Минимальное углубление ниш желательно сделать не менее 100 мм (при толщине стен 200 мм), чем толще стена, тем глубже можно установить консоли в стену дома.

Устройство ниш можно выполнить как с помощью зубила и молотка так и с использованием перфоратора. Главное заключается не в том каким способом выполнять ниши под установку консолей, а аккуратность и качество выполнения этой работы. Необходимо максимально ровно и с наименьшим отклонением размеров выдержать высоту ниши равную 145 мм. Почему именно на этот размер мы обращаем наше внимание?

Установка консолей в стену дома для устройства промежуточной площадки имеет ключевое значение в устройстве всей лестницы, так как наибольшая нагрузка будет ложиться на промежуточную площадку.

В том случае, если консоли в стене будут закреплены некачественно, то при нагрузке выступающая из стены консоль будет наклоняться вниз и даже незначительное наклонение консоли приведет к тому, что жесткость крепления всей конструкции лестницы будет значительно снижена, появится вибрация при перемещении по такой лестнице. Поэтому именно этот размер - соотношение высоты материала консоли и высоты ниши, необходимо строго выдерживать.

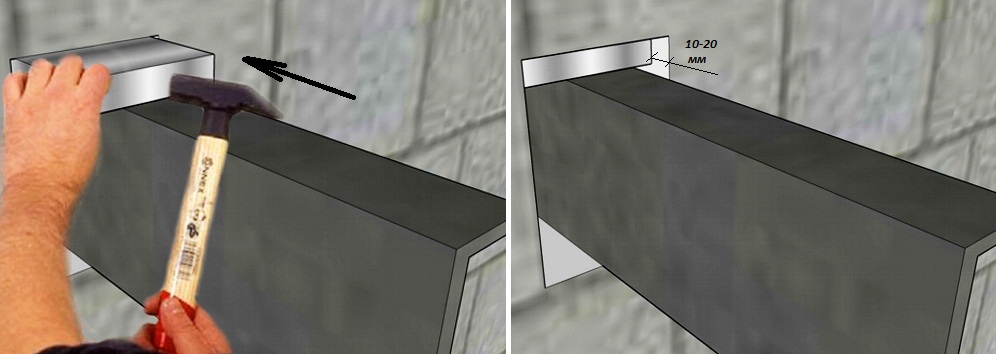

Если по каким либо причинам этот размер имеет значительные отклонения, то между консолью и поверхностью ниши можно установить распорную пластину. Пластина должна плотно входить между консолью и верхней стенкой ниши, это обеспечит нам плотную установку консоли в стену дома. Распорную пластину желательно заглубить в стену на 10-20 мм, чтобы она не мешала нанести ровный слой штукатурки вокруг консоли.

Заготовки для каркаса площадки

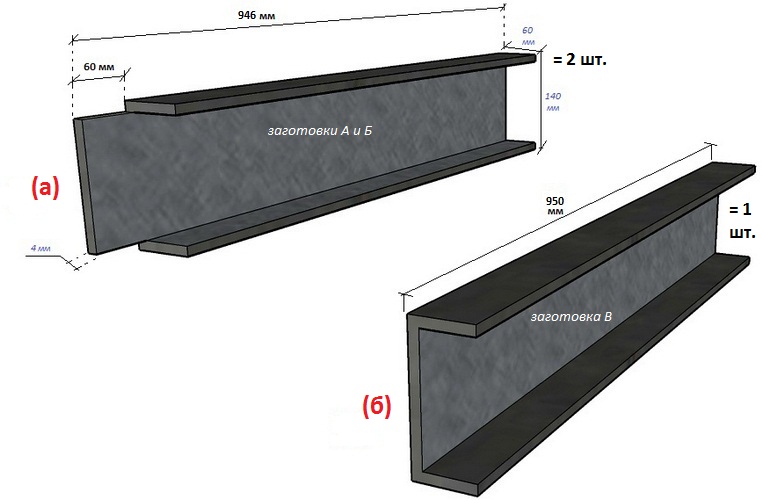

Промежуточную площадку для нашей лестницы, как ранее уже говорилось, мы будем делать из гнутого равнополочного швеллера 140х60х4 мм (ГОСТ 8278-83), класс П. Перед началом устройства каркаса промежуточной площадки нам необходимо сделать из швеллера три заготовки консолей:

  • Две заготовки (А и Б) длиной по 946 мм.
  • Одна заготовка (В) длиной 950 мм.

Длина заготовок консолей на рисунке (а), складывается из следующих значений:

  • Заглубление в стену дома - 100 мм.
  • Отступ лестницы от стены для чистовой отделки - 50 мм.
  • Размер промежуточной площадки - 800 мм
  • Соединение консолей (А и Б) с консолью (В) в стык - 4 мм толщина стенки швеллера (минус 4 мм от общей длины заготовки).

Длина заготовки консоли на рисунке (б), складывается из следующих значений:

  • Заглубление в стену дома - 100 мм
  • Отступ лестницы от стены для чистовой отделки - 50 мм.
  • Размер промежуточной площадки - 800 мм

Установка каркаса площадки своими руками

Прежде чем установить консоли А и Б в ниши стены (1), необходимо со стороны соединения этих консолей с консолью (В) срезать с помощью болгарки полки швеллера длиной по 60 мм (ширина полок швеллера) и только после этого установить их в ниши. Длина выступа консолей от поверхности стены должна быть равной 846 мм.

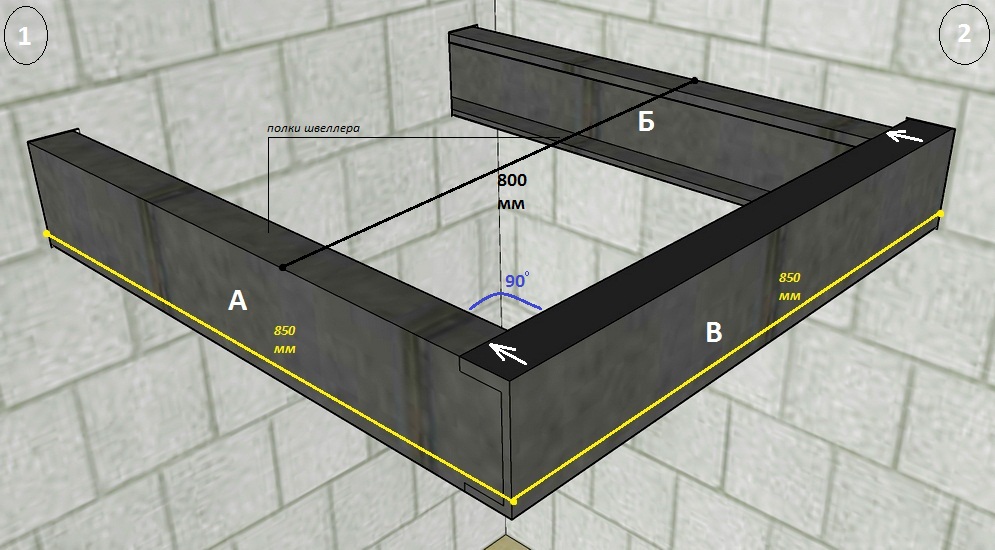

Далее, устанавливаем в нишу в стене (2) консоль (В), торцы консолей (А и В) выравниваем заподлицо и с помощью строительного угольника устанавливаем их относительно друг другу под углом 90 градусов. С помощью сварки крепим консоли (А и В) в трех точках, чтобы сохранить установленные размеры, но при этом в случае необходимости иметь возможность их подкорректировать.

Прежде чем соединить между собой консоли (Б и В), необходимо выставить консоль (Б) параллельно консоли (А), так чтобы расстояние между наружными торцами этих заготовок по всей длине было равно 800 мм. После установки консоли (Б) по требуемым размерам, можно крепить ее к консоли (В) с помощью сварки.

Когда все три консоли предварительно соединены между собой, проверяем еще раз все размеры, обращаем внимание на то, что по наружным стенкам каркаса размер площадки должен быть равен 850 мм (на рисунке эти размеры выделены желтым цветом). Где 800 мм размер промежуточной площадки, а 50 мм отступ от стены дома для последующей отделки поверхности стен. Горизонтальность расположения площадки контролируем с помощью строительного уровня.

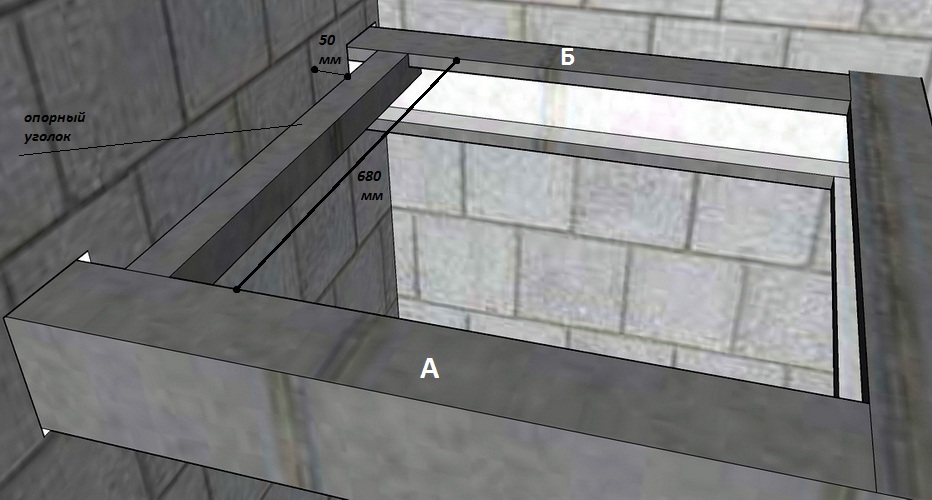

Далее, между консолями (А и Б) необходимо установить и закрепить с помощью сварки опорный уголок 50х50 мм. Устанавливая уголок между консолями, нам необходимо отступить от стены 50 мм, это расстояние остается между стеной и площадкой для проведения отделочных работ поверхности стен дома.

Примечание:При соединении консолей и крепления их между собой с помощью сварки, все сварочные швы желательно расположить с внутренней стороны каркаса. Это необходимо для того чтобы швы от сварки не мешали в дальнейшем устройству настила на поверхность площадки.

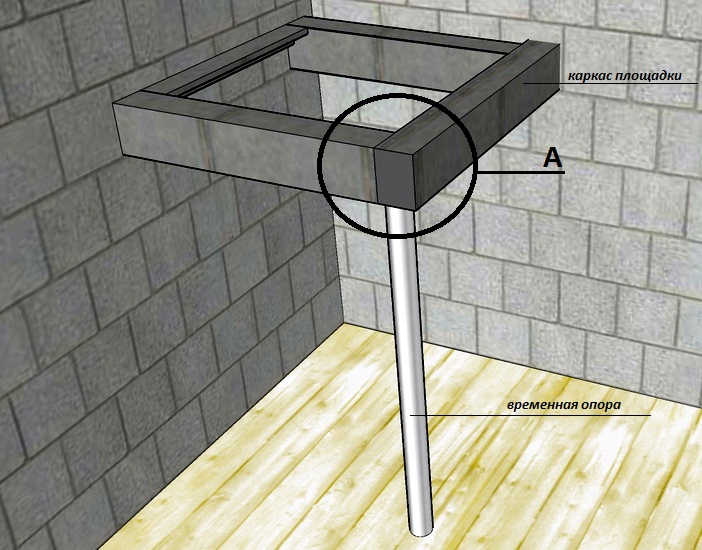

После установки и выравнивания площадки, под угол (А) можно установить временную опору и провести заделку пространства в нишах цементным раствором. В качестве опоры можно использовать любой подручный материал, обрезок швеллера, уголка, трубы или деревянный брусок.

Далее: Фундамент под лестницу на второй этаж.

Основная статья цикла Лестница на второй этаж своими руками.
