Утепление свайного фундамента

Фундамент на винтовых сваях в общем виде представляет собой винтовые сваи, связанные поверх свай ростверком. Во внутреннем контуре фундамента выполняется пол первого этажа.

Утепление свайного фундамента выполняют, утепляя ростверк и пол первого этажа. Сами сваи не утепляют, вне зависимости от грунтовых и климатических условий.

Утепление винтового фундамента

Ростверк может быть низким и высоким - в обоих случаях выполняют утепление наружной поверхности ростверка на всю его высоту. А также утепляют низ ростверка, как показано на рисунках ниже:

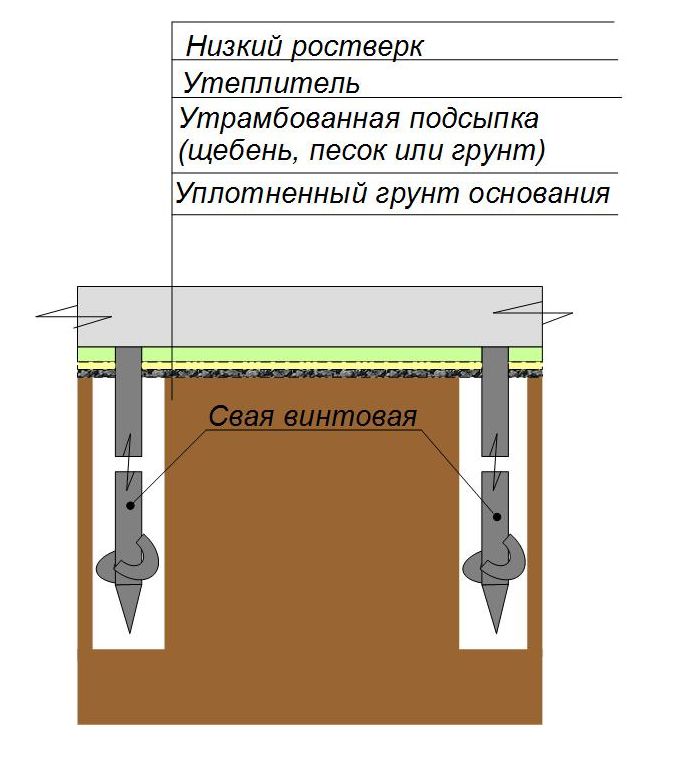

Схема утепления низкого ростверка винтового фундамента

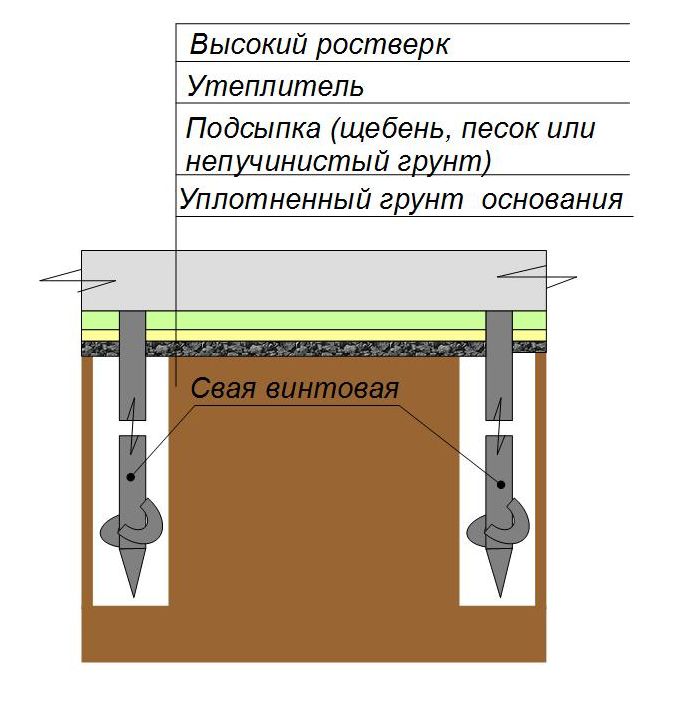

Схема утепления высокого ростверка винтового фундамента

Во внутреннем контуре фундамента устраивают пол первого этажа. Этот пол обычно выполняют в трех вариантах: бетонный пол по грунту, деревянный пол по лагам или бетонный пол первого этажа по плитам перекрытия. Рассмотрим как выполнить утепление свайного фундамента со всеми тремя видами полов.

Утепление свайного фундамента с бетонным полом по грунту

Пол, выполненный по такой схеме, утепляют, как показано на рисунках, под чистовой стяжкой:

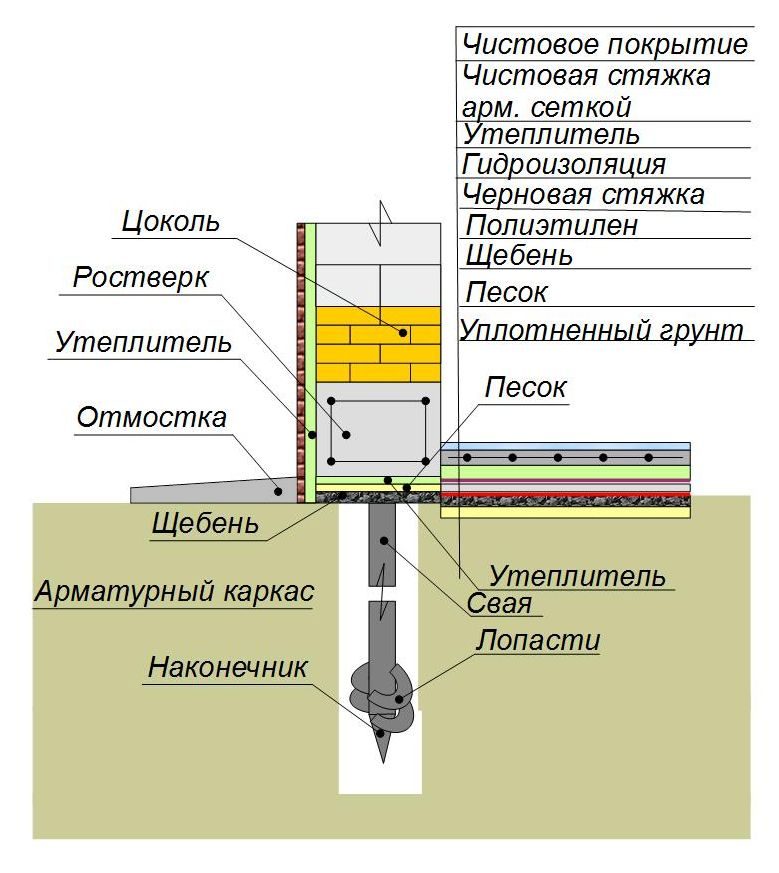

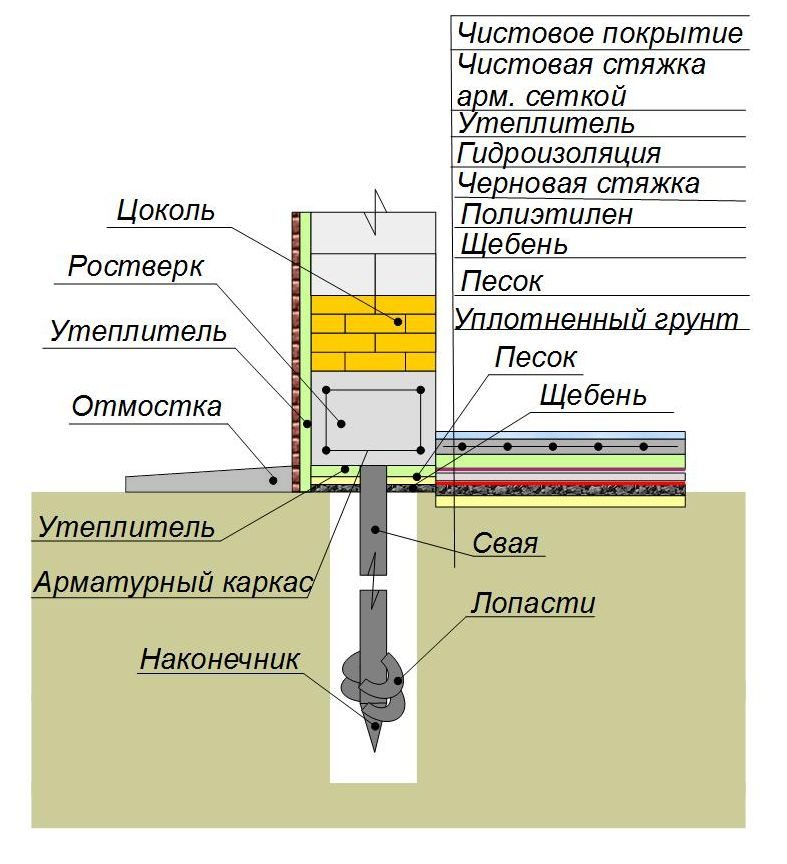

Утепление свайного фундамента с полом по грунту

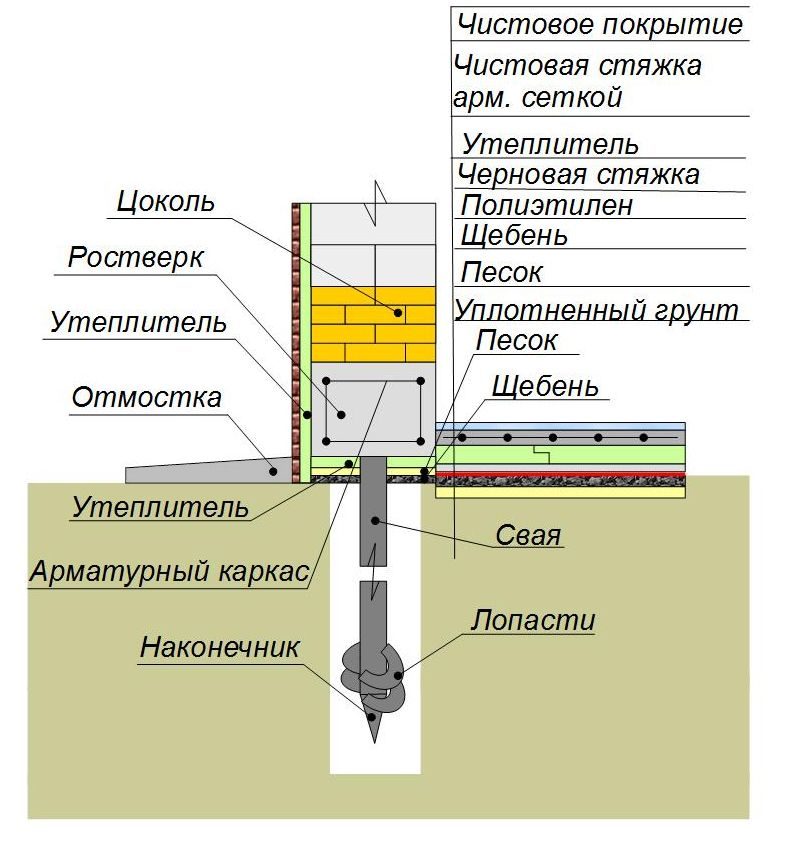

Утепление свайного фундамента с полом по грунту

Примечание. Рисунки отличаются наличием/отсутсвием в конструкции пола гидроизоляции. Слой гидроизоляции нужен, если грунтовые воды ближе, чем 2 м от плиты пола. Подробнее, можно прочесть в статье Утепление пола по грунту.

Утепление свайного фундамента с деревянным полом по лагам

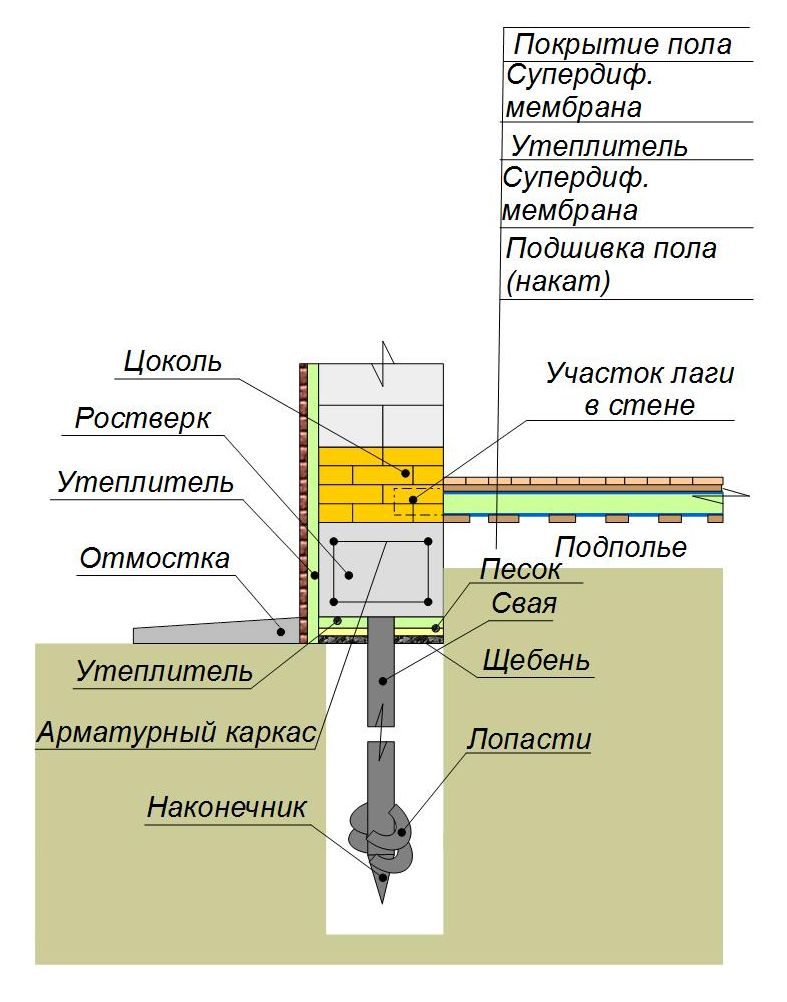

Утепление свайного фундамента с деревянным полом по лагам

Пол первого этажа, выполненный по лагам, утепляют как показано на рисунке, внутри конструкции. Подробнее читайте в статье Утепление пола по лагам.

Утепление свайного фундамента с полом по плитам перекрытия

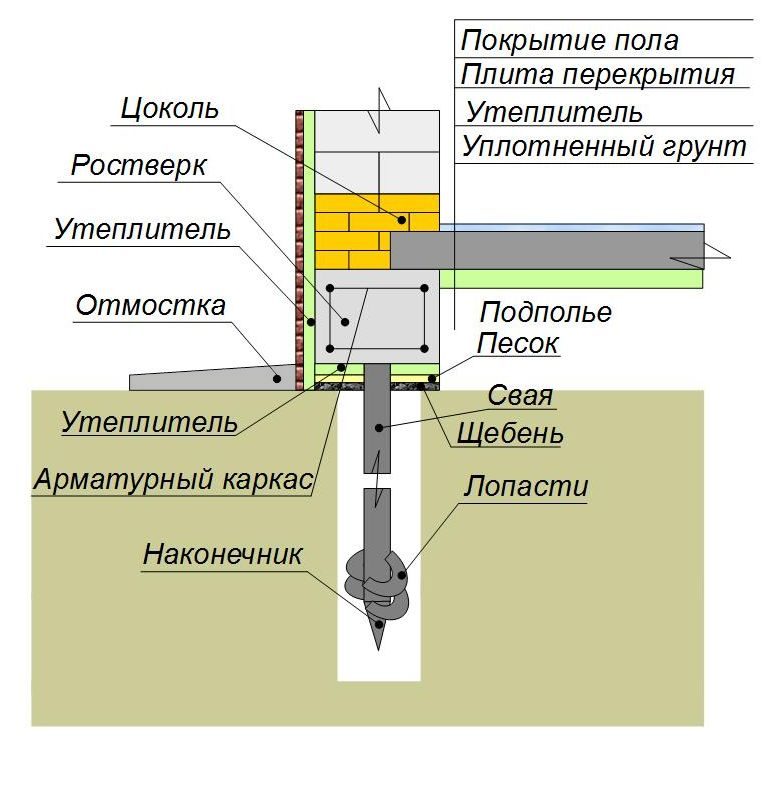

Утепление свайного фундамента пол по плитам перекрытия (снизу плиты)

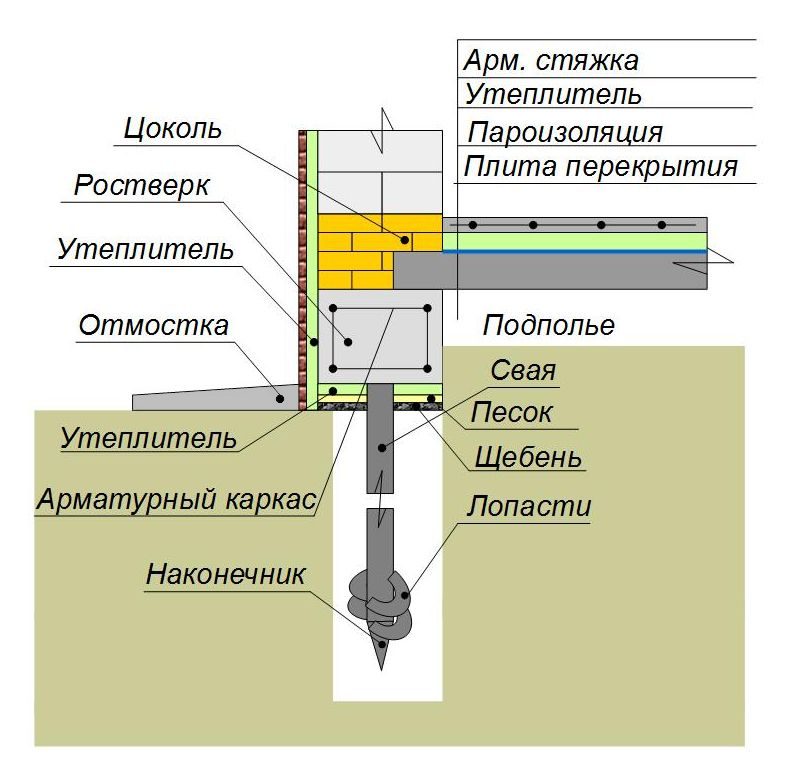

Утепление свайного фундамента пол по плитам перекрытия (сверху плиты)

При таком устройстве пола (по готовой плите), плиту пола можно утеплять снизу из подполья, если есть доступ. Также утепление может быть произведено сверху по плите, под стяжку. Подробнее читайте в статье Утепление бетонного пола первого этажа.

Чем утеплять свайный фундамент

Опишем все разновидности ростверка и пола, приведенные выше и материал для их утепления.

И низкий, и высокий ростверк утепляют ЭППС (толщина утеплителя по расчету для конкретного региона, но не менее 50 мм).

Пол по грунту утепляют либо ЭППС, либо пенопластом, плотность 30 кг/м3.

Пол по лагам утепляют минватой, плотность 30-60 кг/м3 (толщина утеплителя по расчету для конкретного региона)

Пол по готовой заводской плите снизу утепляют ЭППС (толщина утеплителя по расчету для конкретного региона). Пол по готовой заводской плите сверху утепляют ЭППС или пенопластом, плотность 30 кг/м3 (толщина утеплителя по расчету для конкретного региона).
