Устройство цоколя в каркасном доме при свайно винтовом фундаменте...

Вопрос задал:

Добрый день

Собственно вопрос в теме... Как его выполнять? нужны ли продухи, ревизии, дренаж итд

/Спасибо

Комментарии

  • Elena Rudenkaya 2 года назад

    Добрый день.

    Ответ подготовлю сегодня в течении дня. Если можно, уточните здесь Ваши параметры фундамента (размер свай, глубину заложения, регион строительства, уровень ГВ, грунты желательно послойно), размеры дома, желательно с планом дома и указанными несущими стенами. Все это поможет дать более точный ответ на вопрос, так как бывают случаи, что можно от многого отказаться (например, от цоколя).

    Теорию Вы и в наших статьях можете почитать, давайте рассматривать конкретный случай.

    ответить
  • Глеб 2 года назад

    сваи диаметров 100-110 мм оголовок 200 или 250. длина сваи не менее 3м

    регион строительства Самарская область

    Уровни грунтовых вод и геология неизвестны, но место не низкой, почва предположительно песчаная (растут сосны)

    размеры и план в файле.

    Простенка между гостиной и холлом не будет



    ответить
  • Elena Rudenkaya 2 года назад

    Спасибо за уточнения.

    ответить
  • Elena Rudenkaya 2 года назад

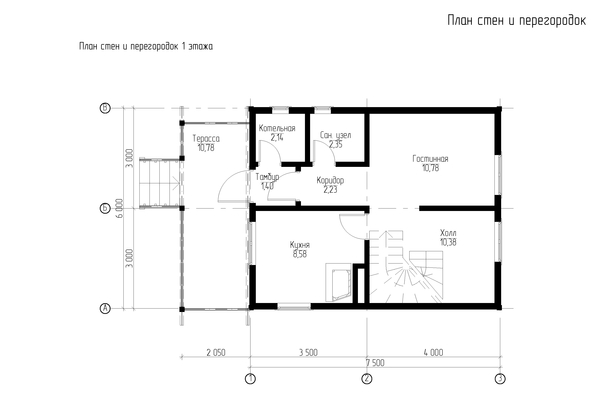

    Простите, Ваш план слишком маленького размера и размеры там нечитаемые. Скажите на словах размер дома и этажность?

    ответить
  • Глеб 2 года назад

    прошу прощения

    ответить
  • Elena Rudenkaya 2 года назад

    Давайте тогда по порядку. Все понятно с Вашим домом, он легкий каркасный без сложных элементов. Цоколь как таковой в таком доме не выполняется, точнее он другой, чем при ленточном или плитном фундаменте. Роль цоколя выподняет ростверк, кторый связывает по всем несущим стенам Ваши сваи, равномерно распределяет нагрузку от дома и выравнивает основание для возведения стен. Для винтовых свай он может быть деревянным, монолитным железобетонным или металлическим. Металлический ростверк, я сразу исключаю, так как это дорого и нет смысла под легкую конструкцию ставить.

    1. Вам подойдет 2 ростверка: ж.б. ростверк с армирование или обвязочный брус.

    С обвязочным брусом все просто. Ваши сваи Вы должны будете не докрутить на 30-40 см от поверхности земли, обрезать подровнять их по уровню (чтобы все стояли идеально ровно в одной плоскости). И оголовками соединить с обвязочным брусом рус как обвязка винтового фундамента позволяет снизить или уменьшить провисание конструкции и увеличивает несущие свойства стен здания). Удобно брус использовать в качестве ростверка в зимнее время, так как растворы на водной основе требуют массу присадок или прогревания. То есть, каркасный дом на винтовых сваях возможно строить даже зимой. В этом случае ростверк лучше выполнить поднятым над землей на 30-40 см + высота самого бруса, так как у Вас достаточно большой уровень снежного покрова зимой, чтобы деревянные конструкции не соприкасались с влажной средой.

    Если выполнять монолитный ростверк, Вам понадобиться его выполнить (залить) или высоким (до 60 см), но при этом его можно выполнять сразу от поверхности земли, или все-таки сделать обычный ростверк 40х40 см и приподнять его уровень еще и кладкой красного глиняного кирпича до 60-70 см от поверхности земли. Опять же для таких же целей: оградить от влаги конструкцию.

    Армирование ростверка: 4 стержня продольной арматуры Ø12 мм, уложенных в 2 ряда (по 2 стержня в каждом ряду), связанных поперечной арматурой (хомутами) Ø8 мм с шагом 30 см. Отступ арматуры от края бетона - 5 см.

    Арматурный каркас укладывается в заранее сбитые щиты опалубки и заливается бетоном марки 200. Опалубка снимается не ранее, чем через 2-3 недели.

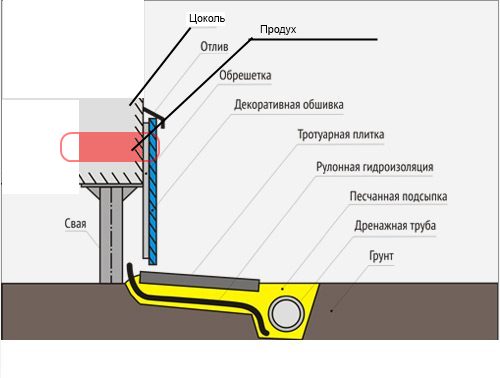

    При этих вариантах Вы можете пространство между ростверком и уровнем земли засыпать непучинистым грунтом песком. Если будет ростверк из бруса, то продухи выполняются снизу под брусом. Закладываются 4 трубы по диагонали друг от друга под самым ростверком. Трубы что под брусом нужно зафиксировать раствором, чтобы не прокручивались и не двигались, остально засыпать грунтом.  Работает такая система благодаря различию температур внутри и снаружи: температура в подполье всегда отличается от температуры вне его, поэтому по этим трубам происходит непрерывная циркуляция воздуха. При этом нужно расположить трубы так, чтобы воздух циркулировал в направлении снизу вверх (можно попробовать их зафиксировать на разной высоте, 2 сразу от земли и 2 трубы чуть выше под самим брусом). Схема приблизительно такая:





    Если ростверк монолитный, то эти 4 отверстия закладываются сразу в ростверке при установке арматурного каркаса (прокладываются трубы) и заливаются бетоном.

    Если Вы собираетесь еще и доложить цоколь кирпичом сверху на бетонный ростверк, то в кладке обычно делаются прямоугольные отверстия (так же по диагонали и 4 шт). Просто не докладывают один кирпич.

    Как видите, вариантов несколько, выбирайте наиболее приемлемый. Лучше когда продухи находятся на разной высоте друг от друга (2 внизу по диагонали и 2 повыше) для циркуляции подполья.

    Еще закрывают винтовые сваи с ростверком при помощи фальш-панели, например из осб или дерева, можно сайдинг с утеплителем. В этой панели придусматриваются отверстия продухов, так же как и в ростверке одновременно. Пример фальш-панели:

      Как видите, на схеме сделан козырек над фальш-панелью и выполнена обязательно отмостка для отвода осадочной воды.

    2. По ревизиям. Они конечно же выполняются как и во всех домах и квартирах. Трубы подводятся под фундамент, потом поднимаются по стене в местах, где будут стояки и устанавливаются люки или шкафы для ревизий и доступа. Трубы обязательно под домом утепляются. Такую разводку можно попросить сделать в новой ветке нашего специалиста Октопуса. Он может сказать как и на какой глубине, с каким уклоном трубы нужно закапывать в землю под фундаментом. Какого диаметра они должны быть. Для этого создайте еще одну ветку и мы его пригласим для уточнения всех нюансов и консультации.

    3. По дренажу. Уровень ГВ у вас скорее всего нормальный. Поэтому достаточно выполнить отмостку под домом 80-100 см с сливным лотком сбоку по периметру отмостки с выводом этого лотка, например, в огород или цветник. Обязательно обеспечить водосточную систему с крыши, с дальнейшим выводом воды по желобам или лоткам в сторону от свайного фундамента. Дело в том, что осадочной воды в год натекает десятки кубов (от дождя и таяния снега), вся эта вода может пойти под дом. Вам нужно этого не допустить.

    ответить
  • Elena Rudenkaya 2 года назад

    Спрашивайте, уточняйте что неясно.

    ответить
  • Глеб 2 года назад

    Добрый день

    С бетонными ростверками связываться не хочется. Планируется деревянная обвязка.

    Если крепить обрешетку только на нижнюю обвязку, то получится что-то вроде юбки... И колыхаться она будет будь здроров, со всеми звуковыми эффектами. И в конце концов оторвется, получается, что надо каким-то образом закрепить обрешетку к сваям, только вот как???

    На схеме дренажная труба это от сливной системы дома?

    ответить
  • Глеб 2 года назад

    Если между обшивкой и грунтом идет зазор, то нужны иди продухи?

    Под ревизией я имел ввиде не сантехнику, а проемы в облицовке, закрытые дверцой

    ответить
  • Elena Rudenkaya 2 года назад

    1. Ну смотрите, есть вариант сделать деревянную вставку в отмостке при заливке по толщине обшивки. Потом убрать этот брусок и вставить цокольную обшивку. Удобно так делать с ЭППС или сайдингом.

    2. Можно к свае приварить пластину, к этой пластине перпендикулярно еще кусок пластины и закрепить деревянный брусок, к которому в дальнейшем Вы прикрепите обрешетку. Так тоже делают. Просто это сложнее.  Здесь конечно вариант с насыпью песка имеет право на жизнь, но вот отмостку все-таки лучше выполнить, поэтому лучше придумать чем закрыть цоколь. Дело в том, что многие оставляют и так, но делают пол по грунту, который перекрывает зазоры.

    3. На схеме показана дренажная труба, но Вам достаточно просто лотка. Дренаж там не нужен. Это для водостока и стекания воды по отмостке (она ж с уклоном) в лотки с отводом в сторону от фундамента. Такого же плана продаются и специальные желоба.

    4. Если есть зазор и циркуляция воздуха для проветривания будет обеспечена, то о продухах можно забыть. Просто если будет застаиваться воздух, от теплого помещения и холодной земли начнет образовываться конденсат и все покроется плесенью. Вам конечно же это ненужно, тем более, если будут полы по лагам.

    Вы сначала уточните, зачем Вам ревизийные шкафы и тогда я Вам скажу как их сделать. Зачем делать проемы в облицовке? Цель какая?



    ответить
  • Глеб 2 года назад

    1. Это понятно

    2. есть еще вариант прикрепить брусок к сваям на "п" образные хомуты, а уже к бруску крепить обшивку.

    3. понятно

    4. понятно

    по поводу ревизий, случаи всякие бывают, мало ли. с трубами что случится.

    Вот еще вопрос: Как монтировать нижнюю обшивку, чтобы вент зазор на стене  выполнял свою функцию? куда его выводить?

    ответить
  • Elena Rudenkaya 2 года назад

    1. Да, люди закрепляют чем угодно, даже делают из кусков арматуры крепежи, просто нужно понимать какая обшивка будет.

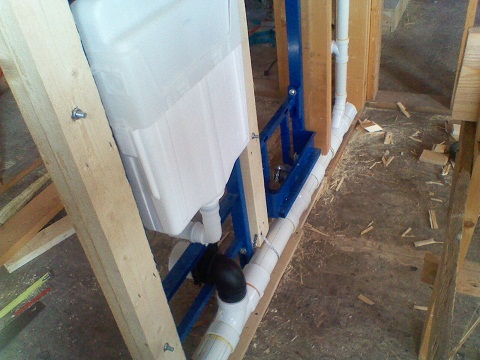

    2. Так я ж и говорю, что ревизии для сантехнических труб, а Вы говорите что не о сантехнике речь. Устанавливаются либо специальные трубы с люками для ревизий, если мы говорим о канализации, остальное в шкафы в стене в муровывают или съемные панели внутренней обшивки в каркаснике делают. Некоторые проводят коммуникации под полом, но делают люки в деревянных полах для доступа. Мне больше нравится пустить трубы в стене вертикально.

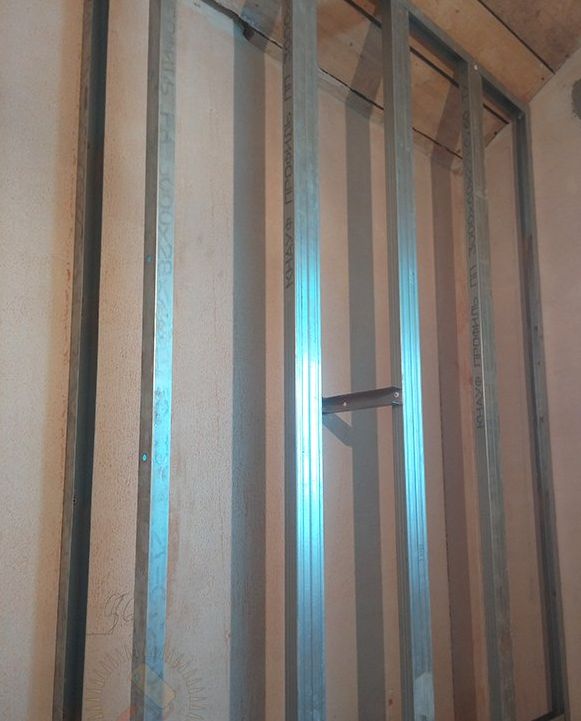

    Места в обшивке предостаточно, чтобы сделать полный доступ к трубам. Просто нужно либо фантазию подключить как это спрятать, либо купить обычный пластиковый шкаф (точнее дверца такая) и вмонтировать его в стену (вид правда неочень, за то доступ есть). Если говорить о вентиляционных трубах, то их всегда замуровуют полностью, там нечего обычно ремонтировать. Выходы закрывают решетками, чтобы мусор на крыше не сыпал в вентканал и все.

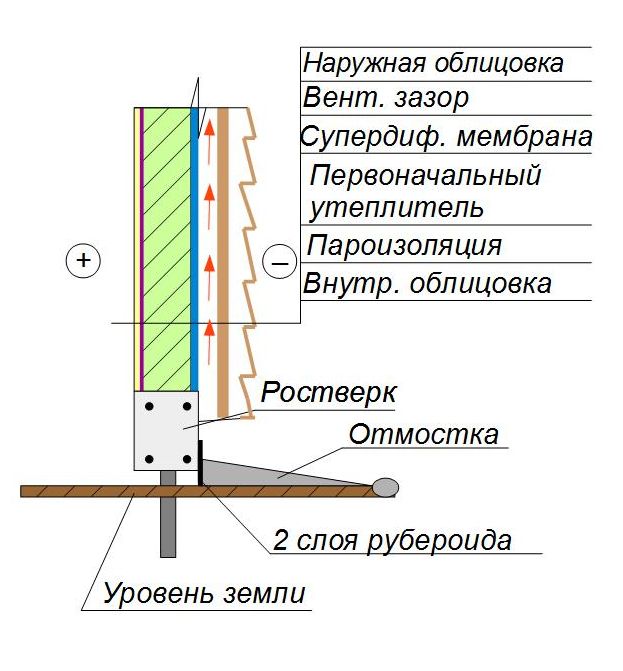

    3. А вот на последний вопрос сложно ответить, так как неясно какую конкретно Вы хотите делать.  Но из чего бы Вы не сделали обшивку, герметичной она не будет и циркуляция воздуха будет. Вообще, схема такого узла выглядит так:

    Возможно, я не понимаю о чем Вы спрашиваете, уточните этот вопрос. Но все вентиляция проходит снизу вверх при обшивке сайдингом например.



    ответить
