Вопрос по дымовым трубам

Вопрос задал:

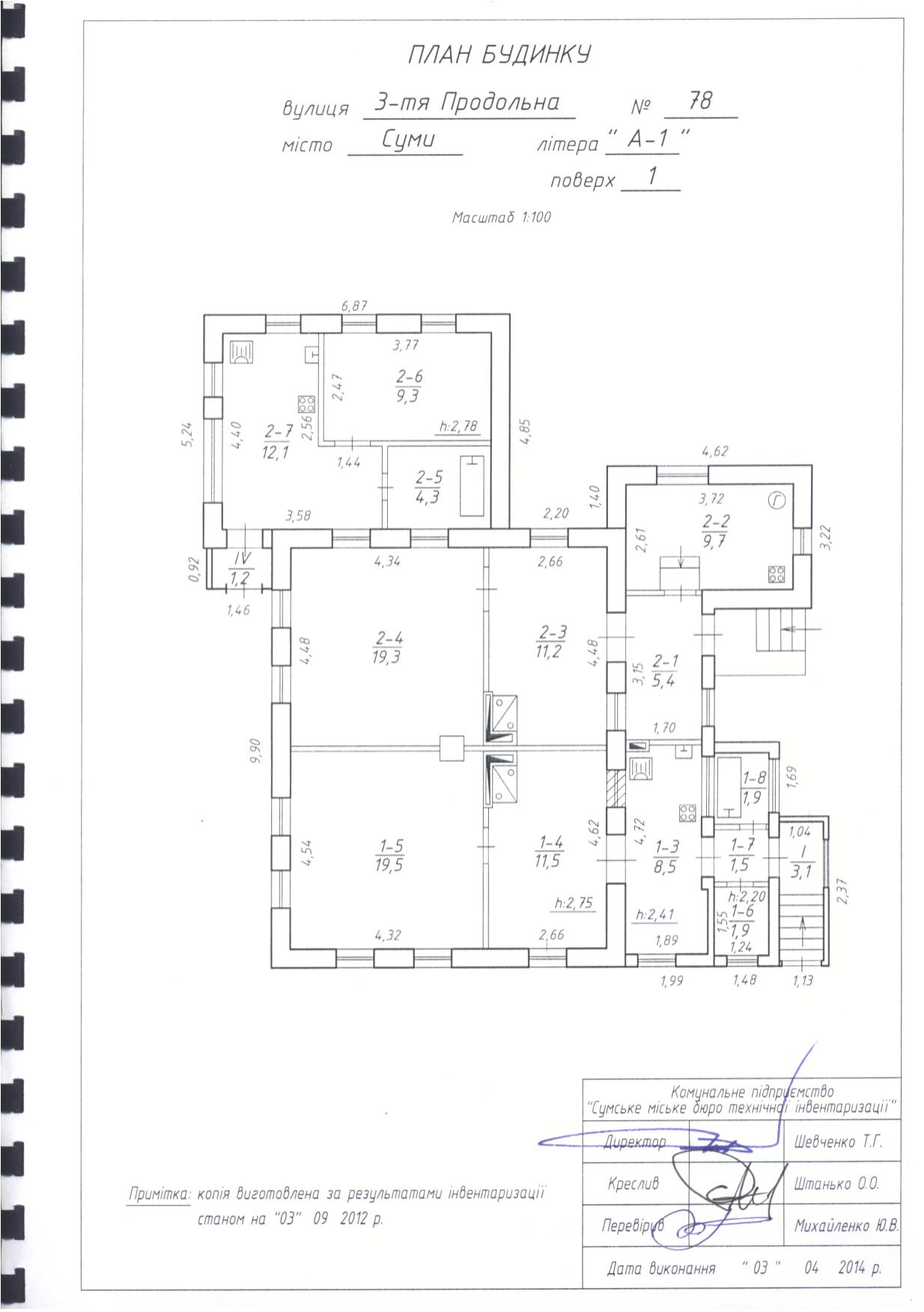

доброго времени суток. у меня возникла одна проблемма.В помещении 1-3(это кухня) нужно расположить дымоход из 3 асбестоцементных труб(котел,колонка и вытяжка). вопрос следующий: 1.как их закрепить на перекрытии; 2. чем отделать потолок вокруг них(остальной потолок-гипсокартон);

я хотел залить ж\б плиту от стены до стены толщиной 80-100мм, шириной 700 с арматурной сеткой 10х10 и арматурой д10. в ней 3 отверстия под трубы.сверху выложить рядов 10 кирпича вокруг труб,потов стекловатой и стеклотканью замотать.но терзают смутные сомнения, не сломается ли она под весом таким? отверстия то посередине будут какраз...

сейчас думаю менять потолок и крышу и дымоходом заняться заодно.подскажите как правильнее будет сделать.

п.с. от потолка до крыши 1,5м, трубы длинной 3-3,5м(нет возможности померять точно,но длинные)

Комментарии

  • Svarog 2 года назад

    Здравствуйте. Не уверен, что можно делать асбестоцементные дымоходы. От температуры они растрескиваются. По крайней мере я таких не видел. Сейчас есть легкие дымоходы с изоляцией. С ними нет проблек с закреплением.

    По поводу перекрытия сразу сказать вам не могу. Приведите схему (можно от руки и отсканировать или сфотографировать) как будут расположены дымоходы с размерами. Тогда подскажу как выполнить перекрытие. Ну и 100мм тонковато для самодельной, если опыта нет. Обычно берут 150мм, реже 120мм - с ними проще работать. Уточните сколько этажей в доме (чердак сразу будет или этаж - для учета нагрузок).

    ответить
  • Malushyn-Aleksandr 2 года назад

    добрый вечер. сейчас там сделаны 3 трубы д150мм, обложеные кирпичом на 5 рядов выше крыши,потом обмотаные стекловатой.такое стоит у всех по улице...проблема в том,что кирпич опирается частично на крышу,частично на стропила и балки(уголки прибитые к балкам и на них кирпич держится).сейчас хочу сделать заново крышу,заодно приподняв ее на полметра(крыша односкатная,кухня - пристройка) и поьллочные балки новые и не знаю,как правильнее будет.в средствах ограничен,потому старые трубы хочу и ставить назад.думал,может как основание сварить рамку,но опять же какой металл нужен и размеры

    ответить
  • valera 2 года назад

    Простите за ожидание, завтра Сварог прокомментирует (выходные).

    ответить
  • Svarog 2 года назад

    Здравствуйте. Дело в том, что дымоход не должен опираться на перекрытие, так как столб получается тяжелым, и тем более на кровлю. Обычно такие трубы имеют свой отдельный фундамент. Могу вам посчитать монолитное перекрытие на пролет 2м шириной 700мм под пропуск труб и на вес обкладки кирпичем на 3м.

    Получается следующее. Под описанную выше трубу проходит сечение плиты высотой 120мм армированная сетокой в нижней зоне из арматуры диаметром 10мм А400 (AIII) с шагом ячейки 100х100. Защитный слой 20мм, бетон В15.

    Но я бы рекомендовал следующее: высоту плитя взять 150мм (180мм если обкладка труб из кирпича будет выше 3м. В нижнюю зону сетку, которую указал выше. В верхнюю зону желательно положить сетку или такую же или любую другую, например из 4ВрI с любой ячейкой - эта сетка от растрескивания при усадке, конструктивная. Сетки желательно между собой завязать поперечной арматурой - можно нагнуть из той же ВрI или той же 10 и на проволке притянуть.

    Проход через ж.б. плиту не требует особой изоляции, но можно асбест проложить и заделать ц.п. раствором.



    ответить
  • Malushyn-Aleksandr 2 года назад

    Доброго времени суток.спасибо за ответ.с плитой конечно хорошо,но тяжело будет сделать.меня интересует еще такой вариант:сделать на пролет 1,7м рамку (тавр 150*75 толщ 6мм,опереть на несущие стены, поперечные перемычки из тавра или уголка75*75) и на эту рамку опререть около15 рядов кирпича(обложить трубы от перекрытия выше крыши на 5 рядов,а дальше я трубы замотаю в стекловату).общее кол-тво кирпича-около 200-250 штук.трубы закрепить при помощи хомутов,вмуровав их в кладку.

    1.выдержит ли тавр такую нагрузку?или может сечение побольше взять?

    2.на хомуты в таком случае какую полосу нужно?

    3.чем подшить потолок в таком случае,гипсокартон,как остальной потолок в кухне, то не годится,горючий ведь...

    ответить
  • Svarog 2 года назад

    Вроде вы сами плиту просили :). Мне тут для правильного расчета очень важно уточнить длину (в плане) вашей трубы - сколько из 1.7 метра займет труба. Дальше считаю из наихудшего варианта.

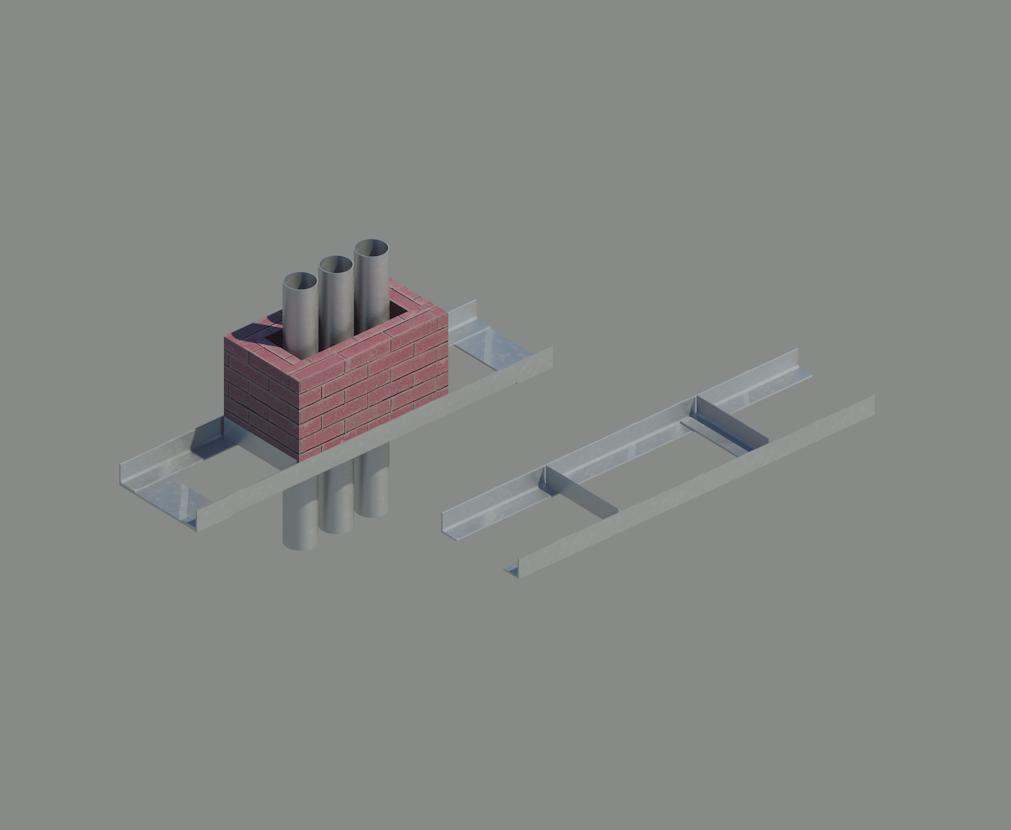

    Сделать можно и проще. Уложить 2 уголка 100х8 напротив друг друга на длину 1.7м. Между ними вварить 2 таких же уголка в габаритах будущей трубы. На опорах нужно сделать распределительные пластины толщиной от 8мм. Под ними на кладку желательно сделать железобетонные подушки толщиной от 50мм армированные сеточкой кладочной.

    Балки желательно обтянуть сеткой рабицей (примотать на проволоку строительную) и оштукатурить. Затем обложить минераловатой. Зашить можно гипсокартоном - он не горючий. Но есть и специальный гипсокартон огнестойкий - у кнауф он красного цвета (как и у многих других).

    ответить
  • Svarog 2 года назад

    ответить
  • Svarog 2 года назад

    Крепление труб можно выполнить к кладке ,для этого можно взять готовые стальные хомуты для труб. Они есть для крепления к стенам - их надо будет "доработать .чтобы с 2х сторон закрепить. Но есть и другие крепления - когда трубы крепятся через переекрытия, но найти их сложнее и стоят значительно дороже.

    ответить
  • Malushyn-Aleksandr 2 года назад

    Здравствуйте.Спасибо за ответ, я думаю, с рамкой меньше мороки будет у меня, чем с плитой.плиту больше 100мм тяжело заливать вручную,да еще и на высоте, до 100 я планировал на земле и потом затащить наверх ее.

    теперь по тексту...

    1.длинна трубы у меня будет 1000мм, ширина - 510мм.

    2.по рамке я так понял: 2 уголка 100*100*8мм(или другое сечение?), между ними вварить перемычки из такогоже уголка, всередину залить или положить ранее залитую плиточку бетонную 50мм толщ. и на эту плиточку выкладывать кирпич. правильно?

    3.по хомутам я понял, найду. между хомутом и трубой стоит прокладку из асбестовой ткани делать? и на 15 рядов кирпича сколько раз закрепить трубы хомутами?

    4.на стенах закреплять нужно уголки? может на краях приварить перемычки еще? и сколько на стену должно зайти уголка?

    ответить
  • valera 2 года назад

    Здравствуйте! Ждем Сварога до вторника (выходные).

    ответить
  • Svarog 2 года назад

    Здравствуйте.

    2. Немного не так. Подливку вы делаете на стену, в места где лягут уголки с плитой (плита стальная на картинке с кладкой, забыл ие добавить на следующую картинку). Кладку трубы ва кладете прямо на уголки по слою раствора 10-20мм.

    3. Асбестовую ткань проложить можно, лишней точно не будет.

    4. Уголки желательно завести на всю толщину кладки. Если уголки сверху кладкой не будут прижиматься, в опорной пластине можно просверлить пару отверстий и закрепить все это на стальные распорные анкера (берите те, что для кирпича). Анкера жедалетельно установить ближе к центру кладки, но не в швы.

    ответить
