Естественная вентиляция

Вопрос задал:

Добрый день, вопросов у меня несколько

основываясь на вашу статью я рассчитала Lпритока и Lвытяжки для естественной вентиляции двух этажного дома в 220м2, так как у меня есть помещение с камином , увеличила приток гостиной с 60 до 300м3/ч , по итогу получилось Lприток по всему дому в 220м2 =800м3/ч , для того что бы уравнять уравнение баланса я распределила недостающий объем Lвытяжки между кухней-столовой и тремя ванными комнатами. по итогу Lприток=Lвытяжки=800м3/ч.

1)помогите пожалуйста расчитать сечения воздуховодов ?(естественная вентиляция)

2) на какое растояние можно отводить каналы воздуховодов от магистрального

3) сколько нужно магистральных каналов что бы воздух правильно церкулировал?

Спасибо.









Комментарии

  • kirasmith 2 года назад

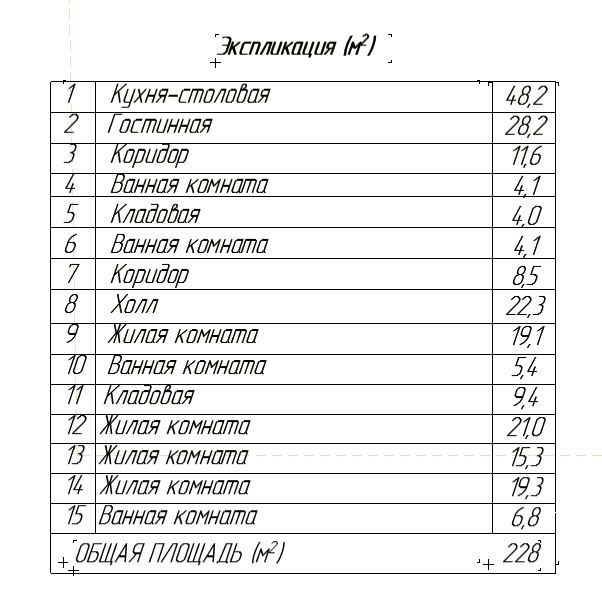

    Высота потолков 3м, экспликацию добавляю в комментарии , но расчет я уже сдела.

    единственное в помещении с камином я увеличила с 70 до 300-этого будет достаточно?

    ответить
  • valera 2 года назад

    Здравствуйте!

    Мне нужно несколько уточнений, тогда смогу помочь.

    1. Планы всех жилых (отапливаемых) этажей дома с указанием названий помещений и площади помещений (всех). Например, спальня 20 м2, коридор 5 м2. и тд. Планы можно абсолютно в любом качестве, хоть от руки и сфотографировать, лишь бы была понятна планировка. Также на планах покажите, пожалуйста, окна и двери.

    2. Камины и печи не считаются в общий объем, у них свой приток и своя вытяжка. Это не уточнение, просто факт :).

    3. Какая высота потолка на каждом из этажей.

    4. Как Вы планировали обеспечивать приток? Если не планировали еще, то тоже напишите, пожалуйста.

    Жду Ваших уточнений, и тогда смогу ответить на вопросы.



    ответить
  • kirasmith 2 года назад

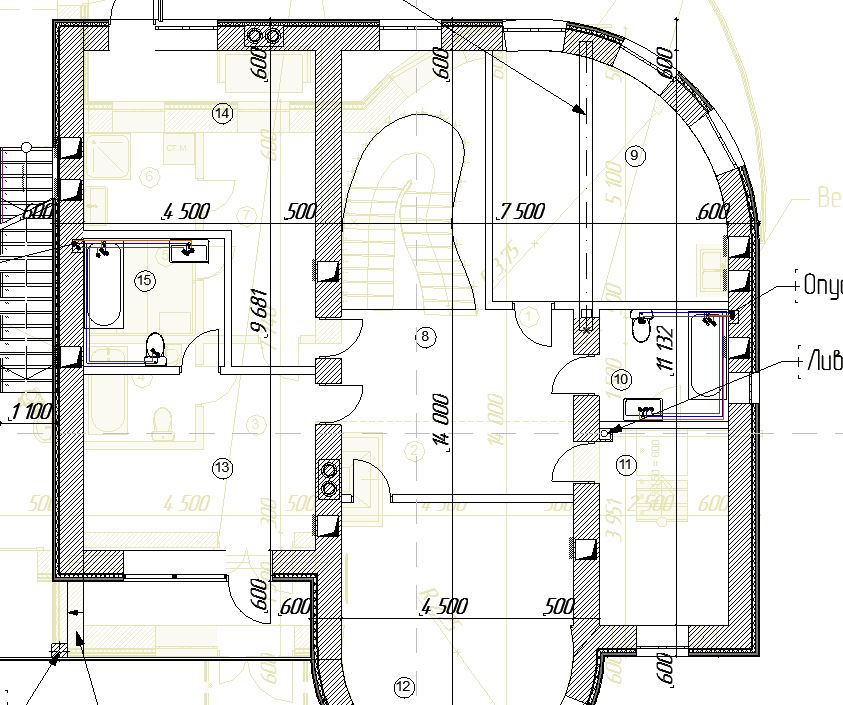

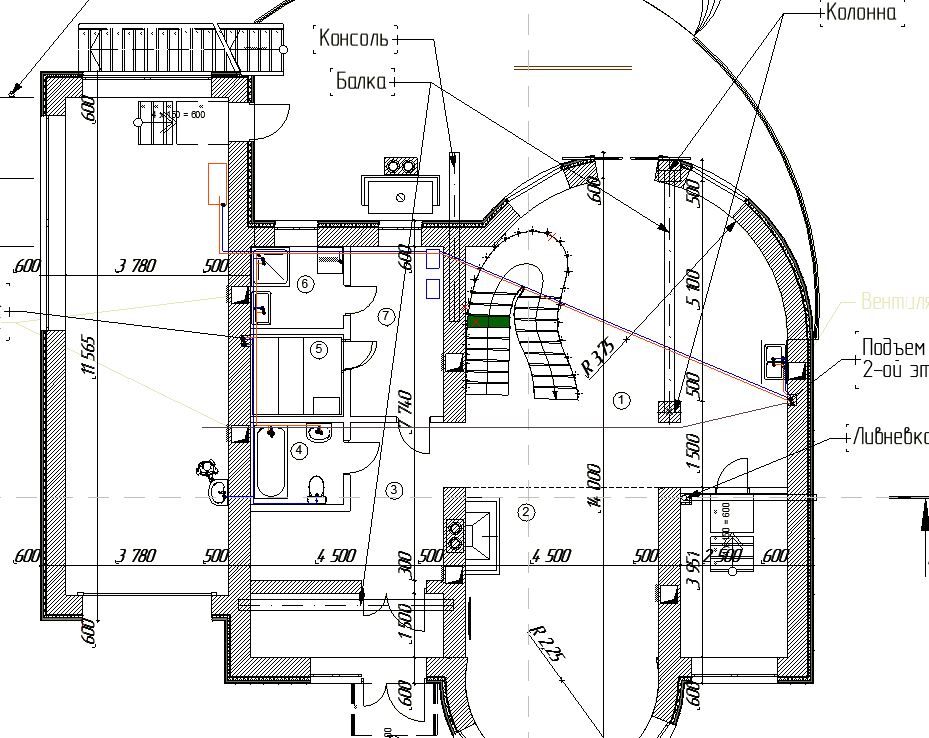

    выше я вам прислала два изображения с планами и нумирацией + экспликацию

    ответить
  • valera 2 года назад

    Мы с Вами одновременно выложили комменты :). Планы вижу, высота помещений есть.

    По камину я уже написала, так нельзя считать. Для камина нужен свой приток (не комнатный) и своя вытяжка (по рекомендациям печника, который его класть будет). К балансу дома эти величины не относятся.

    Про приток уточните, пожалуйста!

    ответить
  • kirasmith 2 года назад

    дублирую

    ответить
  • valera 2 года назад

    По притоку уточните, пожалуйста (мой вопрос номер 4). Планы я вижу, спасибо (и первый раз вижу, и второй :)).

    Я понимаю, что Вы посчитали объем воздухообмена, но я все равно должна пересчитать, так как он слишком большой получился для этой площади (даже если камин вычесть). Поэтому я пересчитаю и выложу результаты сегодня (или завтра).

    ответить
  • kirasmith 2 года назад

    приток через неплотности в окна и через двери

    но буду благодарно если вы посоветуете

    если камин не учитываеться то Lприток=Lвытяжка=650м3/ч

    ответить
  • kirasmith 2 года назад

    спасибо, буду ждать

    ответить
  • valera 2 года назад

    Понимаете, я сразу предупрежу, такого объема приток (даже если он у Вас с избытком посчитан), но он все равно на этот дом не будет меньше 400 м3/час, никак не обеспечить неплотностями :). И потом, неужели в этот дом будут устанавливаться те окна, которые были раньше? С деревянными рамами и стеклами на штапиках? Только такие окна (и старые двери) могли обеспечивать эти самые "неплотности". А сейчас, когда окна металлопластиковые, то этот вид притока равен нулю. А просто проветриванием (оконным) можно обеспечить примерно до 200 м3/час, но никак не такие цифры как тут. По окнам уточните, пожалуйста (вдруг они таки старые :)). А по притоку я напишу, как обеспечить.

    ответить
  • kirasmith 2 года назад

     т.к. дом на стадии фундамента, то можно спланировать

    стеновые и оконные клапаны , чтобы обеспечить приток



    ответить
  • kirasmith 2 года назад

    еще хотела уточнить, для вас

    котел будет вынесен в гараж с лева от помещения 6

    и теплые полы будут в ванных комнатах, сан узле и кухне

    ответить
  • kirasmith 2 года назад

    Радиаторы отопления будут в полу, как тогда расположить клапаны притока воздуха

    ответить
  • valera 2 года назад

    Все радиаторы отопления будут в полу? Вообще настенных не будет?

    ответить
  • valera 2 года назад

    Здравствуйте!

    Смотрите, я пересчитала, Вы совершенно правы в расчетах, все так и есть (по объему воздухообмена). Видимо, давно не проходили у меня в расчетах дома такой площади и с относительно высокими потолками.

    По воздуховодам.

    На первом этаже нужно три отдельных канала, диаметром по 19 см каждый. Каналы должны быть в обеих ванных и на кухне. У Вас по планам совершенно неясно, где сама кухня :) в кухне- столовой.

    На втором этаже нужно два канала, в обеих ванных, по 23 см диаметром каждый.

    Каналы не обязательно круглые, они могут быть прямоугольные, лишь бы площадь сечения была не менее 300 см2 (это для канала 19 см диаметром), и не менее 420 см2 (это для канала 23 см диаметром).

    Все каналы должны идти наверх, на крышу. Они и есть магистральные. Получается, что логично объединить каналы в две группы. Одну группу пустить в стене между ванными первого этажа и гаражом. Там будет идти канал из одной ванной, канал из второй ванной, и (скорее всего) канал из гаража, так как для помещения с котлом нужна отдельная вытяжка. В эту же группу на втором этаже войдет канал ванны второго этажа. Группа получается из 4-х труб. Они выходят на крышу, все 4, и зашиваются все вместе (утеплитель плюс обшивка). Вторая группа каналов, это канал кухни первого этажа, и канал второй ванной (второго этажа). Они тоже обе выходят на крышу, утепляются и зашиваются.

    Что касается горизонтальных участков вытяжных каналов. Лучше максимально обходиться без них, они тягу снижают. Но около метра длиной (примерно) можно, больше не нужно.

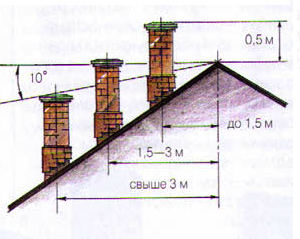

    По высоте выходы на крышу, должно соблюдаться правило, изображенное на рисунке ниже.

    Теперь по притоку. Если настенных радиаторов нет вообще, то стеновые приточные клапаны могут не очень комфортно ощущаться. Поэтому, лучше все абсолютно окна снабдить оконными клапанами. Плюс, просто следить, чтобы в дальних от вытяжек комнатах (это все комнаты второго этажа, например) были окна приоткрыты на проветривание. Также очень важно (без этого вообще ничего не будет работать), чтобы межкомнатные двери (все в доме) были не герметичные, с зазором минимум 5-7 см под дверью, или с вентотверстиями. Чтобы воздух попадал в дом через окна, протягивался до помещений с вытяжками и вытягивался в вытяжные каналы.

    Еще по притоку. Есть прекрасные установки, приточные, с рекуперацией. По виду напоминает кондиционер. По запросу "приточные установки с рекуперацией" их много можно увидеть в гугле. Это хорошее решение, если подойдет хозяевам по стоимости. Эти установки подогревают наружный приточный воздух, обеспечивая и приток, и подогрев воздуха. На каждом этаже по одной, и будет достаточно (плюс, окна в режиме проветривания).

    Спрашивайте!

    ответить
  • kirasmith 2 года назад

    Добрый день, а вытяжка из санузлов, она же механическая будет да?? включаться вместе со светотом автоматически или она работает естественным путем ??

    и еще вопрос, а клапаны притока нельзя будет сделать ближе к полу, ближе к напольным радиаторам и штрабить ?? или как

    ответить
  • kirasmith 2 года назад

    или  естественной вытыжки будет достаточно на 650м3/ч притока

    ответить
  • kirasmith 2 года назад

    и проконсультируйте пожалуйста по поводу вытяжки для камина ?

    ответить
  • valera 2 года назад

    Смотрите, вытяжка их санузлов посчитана естественная. И если Вы там поставите периодически включаемые вентиляторы (которые включаются со светом) то она останется для расчета все равно естественная. Принудительная,- это только постоянно работающие вентиляторы.

    Можно клапаны поближе к полу. Просто я слабо себе представляю напольные радиаторы. Они вплотную к стене? Суть в том, чтобы нагреть поступающий воздух.

    Но установки с рекуперацией гораздо лучше. Точно нет холодного воздуха.

    ответить
  • valera 2 года назад

    Вот это: "или  естественной вытыжки будет достаточно на 650м3/ч притока" не пойму, о чем Вы. Считается любая вытяжка. И естественная, и принудительная. И 1000 кубов объема можно естественно вытянуть, только воздуховоды будут по 60 см диаметром. А при принудительной организации, меньше диаметр можно делать (не 60 см, а 35, например).

    Для Вашего дома сейчас посчитана естественная вытяжка, как Вы и просили.

    По камину - не смогу проконсультировать, у нас нет специалистов- печников. С ними вообще, очень сложно. Те, кто умеет делать камины, они "не пишущие". А те кто пишет, не умеют делать. Поэтому, по месту ищите практика.

    ответить
  • kirasmith 2 года назад

    спасибо) я поняла))) они прям в полу радиаторы и решетка, т.к окна все витражные так посчитали красивее будет.  установки с рекуперацией работают только на приток да?

    ответить
  • valera 2 года назад

    Есть, которые только на приток (они просто подогревают входящий наружный воздух), а есть такие, которые сразу и на приток, и на вытяжку, и у них эти потоки не смешиваемые, отдельные. То есть они сразу и вытягивают и приток осуществляют. В помещениях больших (типа 1 и 9 у Вас) такие установки очень хороши. Просто клапан стеновой, мне кажется, не влезет под витражное окно.

    Кстати. Есть еще кондиционеры с притоком. Если у Вас планировались кондиционеры, то можно и такие применить.

    ответить
  • valera 2 года назад

    Спасибо за красивое фото :).

    ответить
