Вентиляционный канал под наклоном

Вопрос задал:

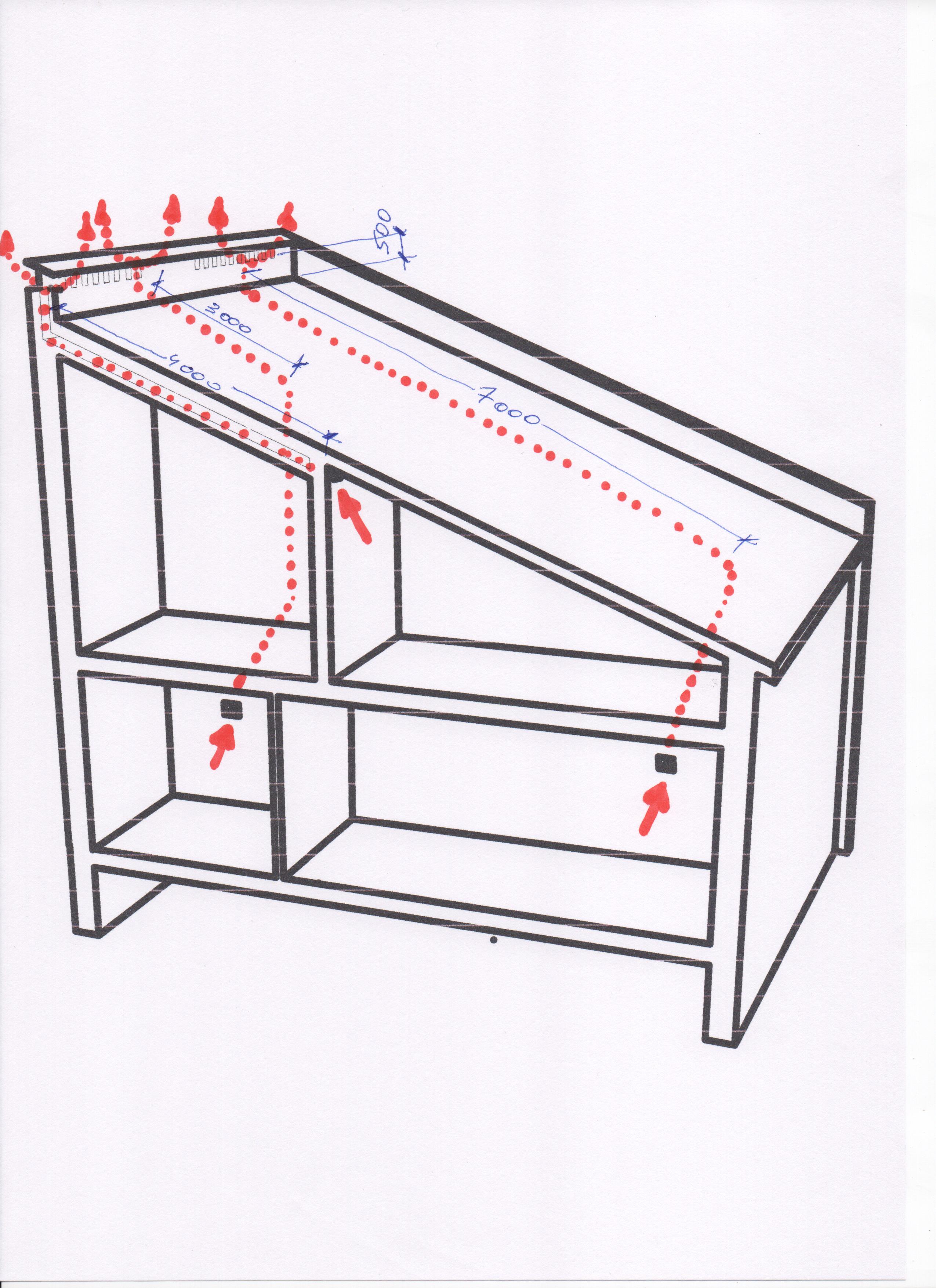

Добрый день! На схеме постарался отобразить идею. Хотел спросить, что вы думаете по этому поводду. Можно так делать или нет?

Комментарии

  • valera 2 года назад

    Здравствуйте!

    Смотрите, по тому, что нарисовано, ничего нельзя сказать. Да, 7 м участок - это плохо, но смотря какое сечение.

    Поэтому, нужно все посчитать, а потом можно выводы делать. Уточните, пожалуйста, то что я прошу ниже.

    • Вывод вентиляции наверху, это что, просто решетка?
    • Место вывода вентиляции, - это примыкание к стене дома или это конек?
    • Нужны планы этой части дома, с названиями и площадями помещений. Если эти каналы расчитаны не только на эти помещения, а на весь дом, то планы всего дома.
    • Какая высота потолка на первом и втором этаже?
    • Я не вполне понимаю, где находятся отверстия входа вытяжек (на передней стенке, на задней стенке).
    • Вытяжка естественная?
    • Как будет выполнен приток?

    Ждем уточнений, спасибо!

    ответить
  • Sergey27 2 года назад

    Я вас понял. Вы рассуждаете основательно, желая окунуться в дебри разных расчётов, формул и т.д. с целью определить сечение воздуховодов и т.п.. Да для такого подхода информации действительно маловато. Я конечно могу позже подготовить больше планов и разрезов с площадями и высотами и назначением помещений, но для начала скажите пожалуйста в общих чертах, впринципе можно ли так делать?

    1. Можно ли прокладывать воздуховоды в конструкциях  кровли (в т.ч. по пожарным нормам)?

    2. Учитывая общеизвестную схему установки дымохода в зависимости от удаления трубы от конька крыши:

    можно ли мне сделать 500мм. ведь у меня получается это самый конёк?

    Грубо говоря на выходе это вот такая труба:

    только она как бы встроена в наружную стену и к этому выходу воздух движется вверх под наклоном 21 градус .

    Вытяжку хотелось бы естественную.

    Про приток пока не думал, но наверное это зависит от расчётов, как вы думаете?

    Самое главное понять можно ли в этом направлении дальше думать или сразу понятно, что это абсурд например по жарным нормам?

    Или если кно нибудь уже делал подобное на вашей памяти, если да то скакими трудностями он возможно столкнулся?



    ответить
  • Sergey27 2 года назад

    Заранее спасибо )

    ответить
  • ElenaRudenkaya 2 года назад

    Позвали специалиста, ждем его.

    ответить
  • OCTOpus 2 года назад

    День добрый!

    По пожарным нормам - Вам необходимо прокладывать воздуховоды из негорючего материала (как правило, листовая сталь или плиты заводской готовности).

    Сама идея может быть реализована. В моей практике и доступных источниках подобное решение практически не реализовывалось - однако у него есть ряд моментов, которые требуют повышенного внимания.

    Длины воздуховодов в предложенном варианте имеют довольно высокие значения - поэтому должен быть очень щепетильно выполнен аэродинамический расчет воздуховодов и всего воздушного тракта от места попадания наружного воздуха в дом до устья вентканала.

    Касательно отметки выхода воздуховодов - действительно, есть такие общие рекомендации. Однако, если обратите внимание, расстояния указываются от одиночного воздуховода до примыкающей части кровли. В Вашем же случае - Вы изображаете устья вентканалов расположенные в сплошном парапете высокой части кровли. Такое расположение с высокой вероятностью даст отрицательный эффект в виде значительного снижения тяги/ опрокидывания тяги. Объясняется это тем, что кровля Ваша будет работать как аэродинамический тормоз для ветра и в верхней точке парапета будет повышенное давление воздуха. Соответственно, каналы с естественной тягой будут запираться повышенным давлением.

    Поэтому можно порекомендовать использовать моделирование расположения дома с ориентацией по розе ветров в Вашей местности, устройство вентиляционных оголовков раздельным секциями над парапетом, провести детальный аэродинамический расчет от точки воздуха в дом до выхода через вентиляционный оголовок.

    Будут вопросы - задавайте.

    С уважением, Ваш OCTOpus



    ответить
