Навес для машины 7660х5500.

Вопрос задал:

Доброго здоровья, с праздничками!

Имеется желание перекрыть навесом территорию под авто и вход в дом.

Скат только в сторону фасада от дома из ракушки.Как я думаю, на фасаде есть три бетонные колоны армированные, на них опереть поперечную ферму, на дом из ракушки вторую ферму, а на них уложить фермы продольные, далее обрешетку для поликарбоната или под тент приблизительно такая схема, от которой нужно плясать.

Гнуть аркой трубу нет возможности.

Чего опасаюсь, в трубе может собираться конденсат.

Для начала хватит, остальное в процессе, диалога.

И еще вопрос, можно ли его тоже обсудить?

Плохо оштукатурили стену северную, с окнами, под штукатурку попадала дождевая вода с откосов и через не вытащенные маяки, стена мокрая, как все исправить?

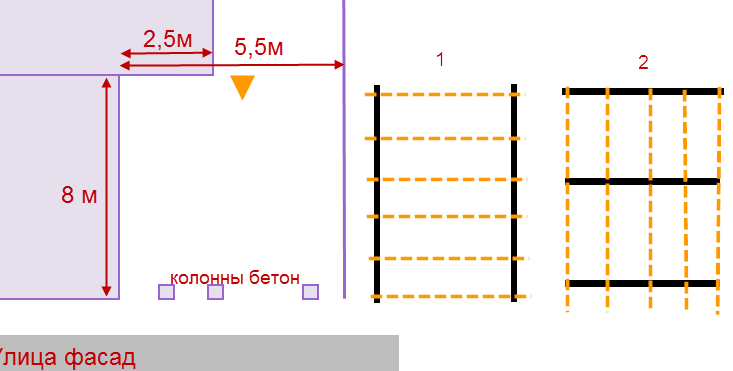

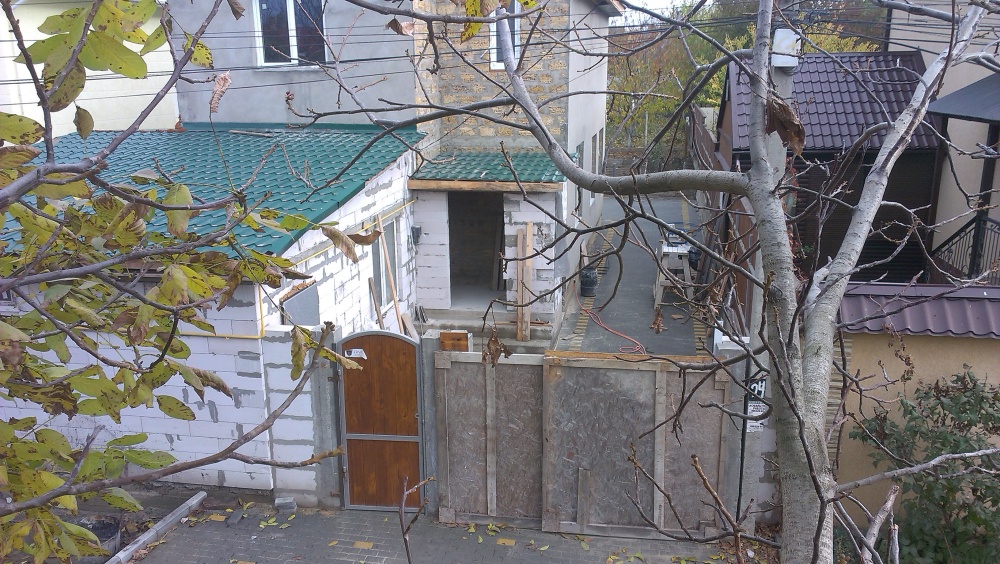

1-фото вид с улицы с дерева) 2- чертежик от руки(1,2- вариант расположения ферм )

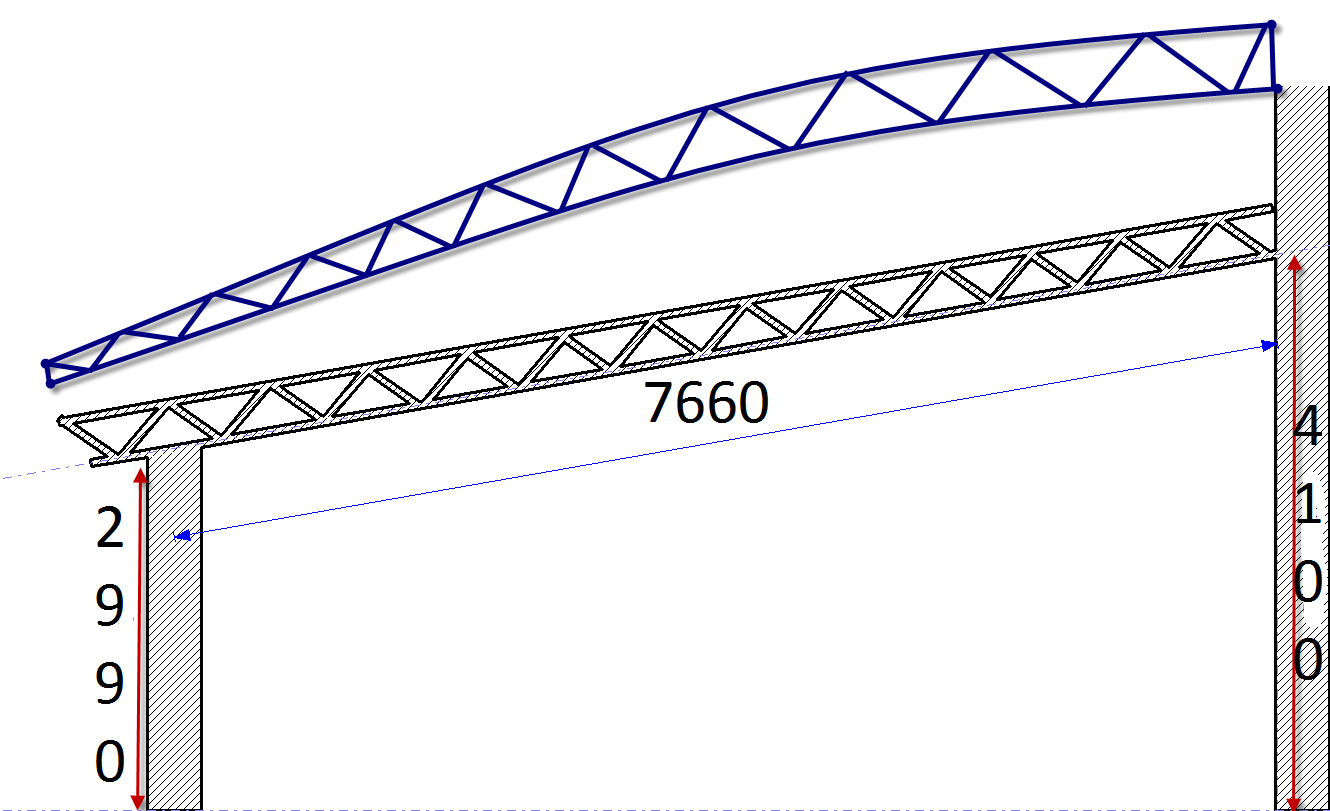

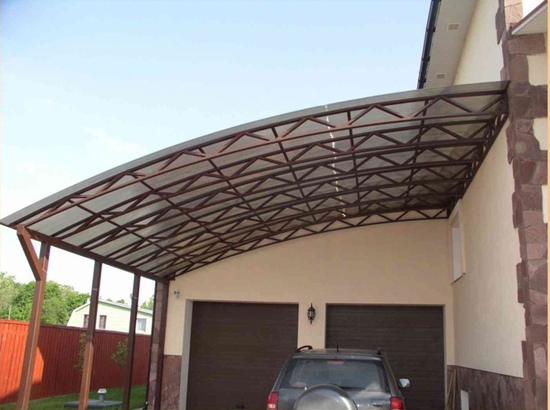

3-просто картинка но дугой 4 - типа я пробовал порисовать и там размер двух высот.

Извините за большие картинки.



Комментарии

  • ElenaRudenkaya 8 лет назад

    Добрый день.

    Отдала Вас специалисту Сварогу. Ожидайте его ответа.

    ответить
  • Svarog 8 лет назад

    Здравствуйте.

    Первая проблема, которую необходимо решить - это куда опереть опорную ферму (скорее всего просто балку стальную) в районе дома, ближе к соседям. Консольно сделать не получится. Что вы предполагаете в этом месте?

    Желательно иметь данные по вашим ж.б. колоннам - габариты, как армированны, как заделаны в грунт - все, что вспомните.

    Если будете изготавливать фермы в домашних условиях, то, на мой взгляд, проще работать с уголком. Ферма, в вашем случае, может быть как с паралельными поясами, так и треуголная. У последней несущая способность выше. Но это мы по расчету посмотрим. Определитесь из чего ее делать будете. От конденсата для труб (вы скорее всего говорите про квадратную трубу?) есть обязательное требование в нормах - ставить заглушки (лист 3мм обваренный).

    Для расчетов важно понимать регион вашего строительства.

    По штукатурке. Тут, к сожалению, я не специалист. Но на сколько я знаю, если оштукатурено плохо, она все равно отвалится - только переделывать. Если же проблема не в том, что штукатурка уже отслаилась от стены, а просто замочена. то надо просто устранить причину замачивания (это в любом случае сделать надо). Весной, когда стена просохнет, надо простучать ее деревяной чушкой. По звуку сразу поймете отслоение. Эти места надо будет сбить и заного оштукатурить.

    ответить
  • y_stepanova 8 лет назад

    Добрый день!

    Первая проблема, которую необходимо решить - это куда опереть опорную ферму (скорее всего просто балку стальную) в районе дома, ближе к соседям. Консольно сделать не получится. Что вы предполагаете в этом месте?

    Если я правилно понимаю, мы говорим о ферме которая будет крепиться к дому а на нее операть фермы продольные?

    -Думал прикрепить к дому, а остальную часть от дома котораяв сторону к соседу в воздухе, будет опираться на колону металическую, условно 100х100.

    Желательно иметь данные по вашим ж.б. колоннам - габариты, как армированны, как заделаны в грунт - все, что вспомните.

    Колоны, залиты вместе с фундаментом, глубина около 50 см. Колона 27х27 см внутри 4 стержня вертикальных 12-10 мм перевязонных между собой в нескольких местах.

    Определитесь из чего ее делать будете.

    Экономически и технически обоснованно, из этого и будем делать.

    От конденсата для труб (вы скорее всего говорите про квадратную трубу?) есть обязательное требование в нормах - ставить заглушки (лист 3мм обваренный).

    Если гермитично сваренна конструкция, то воды внутри не сможет быть, правильно я понял? А если всетаки гдето будет дырочка под шлаком, ка проверить тогда?

    Одесса))

    По штукатурке, можно уточнить у спецов, спасибо.

    ответить
  • Svarog 8 лет назад

    Труба начиная от 100х100 пройдет как стойка, только надо брать толщину стенки не тоньше 5мм.

    По ферме. По общей устойчивости и жесткости фермы она вам нужна высотой 300мм. С шагом установки 1-1.2м. Обязательно надо хорошо раскрепить верхний пояс фермы. Для этого надо пустить раскрепляющие элементы по верхнему поясу, как у вас на картинке с фермой арочного типа. В качестве верхнего и нижнего пояса, а так же раскосов подойдет любая квадратная труба от 25мм или любой уголок. Нагрузки маленькие. Если труба - то после проварки необходимо покрасить стыки на 2 раза (первый раз именно стык, второй раз - когда все вместе будете красить). Таким образов любая дырочка закроется краской.

    Крепление к дому делается за счет крепления швеллера №12-16 к стенам дома на стальных распорных анкерах с шагом 600мм. Анкера берите диаметром не менее 12мм.

    По 3м колоннам все нормально. Можете по верх их кинуть уголок 90х6 или тот же швеллер.

    ответить
  • y_stepanova 8 лет назад

    А можно схематический рисуночек? По рисунку проще будет все понять.

    ответить
  • Svarog 8 лет назад

    Постараюсь завтра накидать, сегодня уже не успею :(

    ответить
  • y_stepanova 8 лет назад

    Добрый вечер, вы пожалуста еще по сечению трубы изходяиз расчетов какая нужна либо уголок.  Как бы у меня мысли в голове перемешались, хочу понимать как должно быть, длина всетаки солидная. Чтоб все потом на голову или машину не провалилось.

    ответить
  • Svarog 8 лет назад

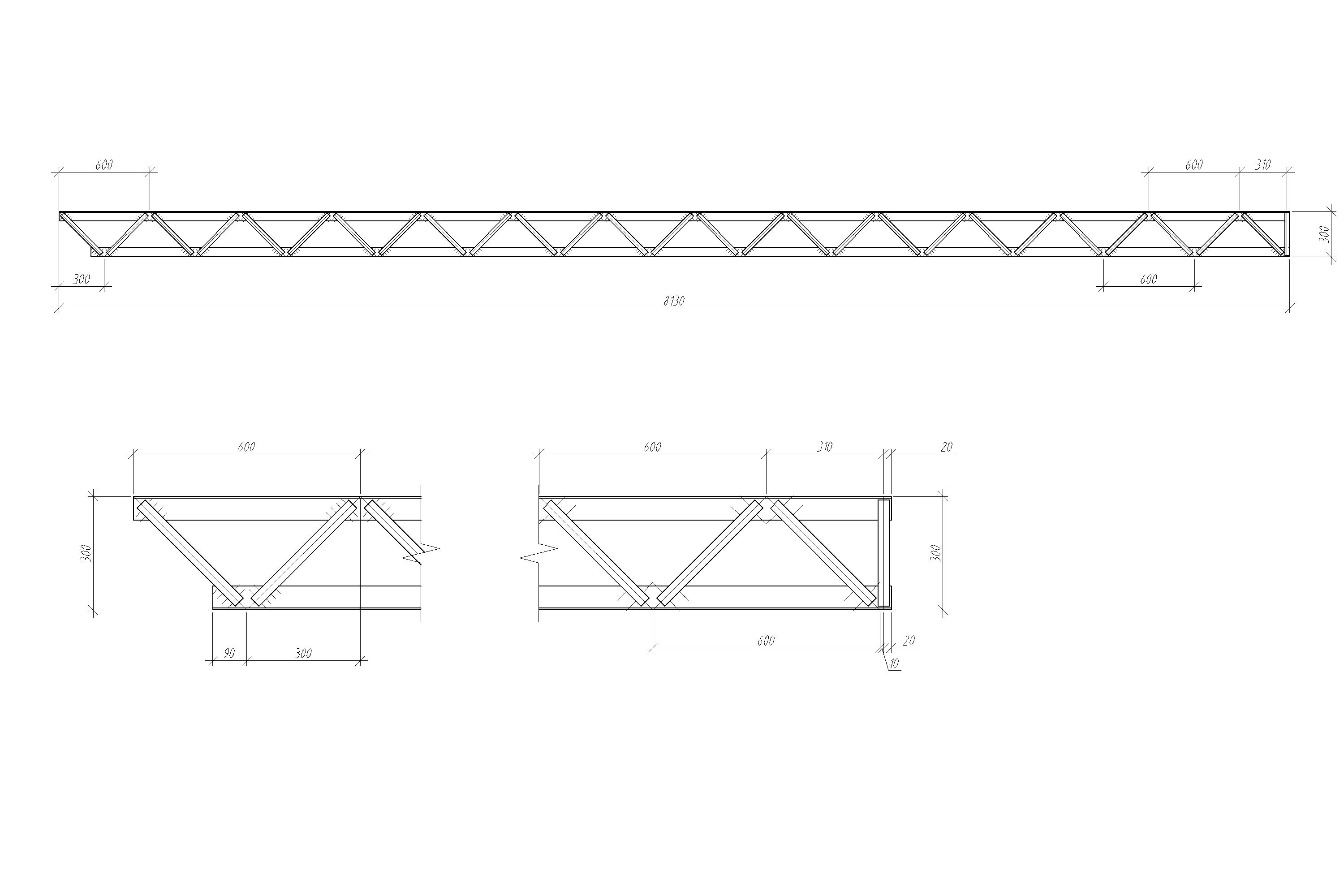

    Здравствуйте. Чертеж фермы накидал ниже.

    В качестве поясов, чисто по конструктивным соображениям, я предлагаю взять уголок 63х5, в качестве решетки трубу квадратную 30х30х3 или уголок 30х3(4,5 какой найдете). Заглушки на трубы можно сделать деревянные с последующей покраской, после приварки (загорется не должны при сварке) или из безусадочного бетоного раствора (клей для плитки должен подойти, густо наведенный). Потом покрасите.

    Фермы ставить не реже 1.2м, лучше через 1м. Фермы между собой по верхнему поясу надо будет раскрепить тем же уголком с шагом 600-900мм или деревянными брусками. Тут надо будет поэксперементировать, как ляжет поликарбонат. У вас он будет не изогнут, понесет меньше. Я бы по середине все фермы связал между собой такой же фермочкой (вставками из нее по 1м). Ее можно сделать попроще - раздвинуть все раскосы чуть больше. Тогда устойчивость всей конструкции сильно повысится (не привык я к таким легким конструкциям, строго говоря они не расчетные, работают за пределами упругих зон, делаются по испытаниям). Для того, чтобы прикрепить фермы в опорных зонах, к нижнему поясу поперек можно приварить поперек уголок 90х6 длиной 150-200мм. В нем просверлить отверстия и прикрепить к опорному швеллеру на болтах.

    Перед тем как варить фермы, надо для верхнего и нижнего пояса задать небольшой обратный выгиб (в верх). Концы фермы на земле закрепляются (вбивают колья). Середина рычагом чуть отодвигается (несколько сантиметров), вбивается кол. Тоже самое с другим поясом. Иначе при установке фермы она у вас под собственым весом прогнется.

    ответить
  • Svarog 8 лет назад

    ответить
  • y_stepanova 8 лет назад

    Добрый день, с Крещением Господним, будьте здоровы!

    Раскрепить фермы - перпендикулярно ферме вварить по верху трубу или уголок, чтоб создать единый плоский настил? Может между раскосам пустить вертикали?

    Если пояса и раскосы делать из профильной трубы то какого сечения?

    Я бы по середине все фермы связал между собой такой же фермочкой (вставками из нее по 1м)

    Простите не понимаю, у нас идут фермы с шагом в метр, и между ними мы должны в варить такую же ферму, если так то что она даст? Может ее лучше с низу под фермами чтоб не было прогиба? Вот если бы еще рисунок даже от руки было бы намного проще))

     Для того, чтобы прикрепить фермы в опорных зонах, к нижнему поясу поперек можно приварить поперек уголок 90х6 длиной 150-200мм. В нем просверлить отверстия и прикрепить к опорному швеллеру на болтах.

    Рисунок приложил, я правильно понял?

    Но как уголок прикрепить к самой ферме?

    Перед тем как варить фермы, надо для верхнего и нижнего пояса задать небольшой обратный выгиб (в верх). Концы фермы на земле закрепляются (вбивают колья). Середина рычагом чуть отодвигается (несколько сантиметров), вбивается кол. Тоже самое с другим поясом. Иначе при установке фермы она у вас под собственным весом прогнется.

    Уголок выгнется так? хотя думаю на длине 7 метров, выгнется.

    Самое главное, один швеллер (кстати какой в сечении) укладываем на колоны, это понятно. А вот как второй к дому прилепить, а свисающую часть опираем на колону металическую. Колонну бетонируем 100х100 на ней пятак на него швеллер, но вот к дому как надо чтоб Вы подумали)))

    Почему вместо швеллера не использовать такую же ферму, или она не будет работать? Цена швеллера, дороже, да и вес тоже не слабый, или это гарантия что все выдержит,  хотя я так подумал, что проще крепить ферму к швеллеру.

    А если использовать тент, мне кажется он практичней поликарбоната и дешевле, как думаете? Очень много конструкций перекрыто тентами и отлично себя чувствуют, да и мене травма опасно, если прорвется то не убьет, не дай Бог!!

    ответить
  • Svarog 8 лет назад

    Здравствуйте.

    По раскреплению фермы вы все верно поняли. Вот вместо одного такого раскрепления по середине пролета перпендикулярно фермам ставится вставка из такой же фермы - она преобразует плоские конструкции в пространственные, все станет намного жестче. Вместо такой фермочки можно от верхних распорок просто опустить подкосы к нижнему поясу. На 7м уголок должен выгнуться.

    На швеллер закрепить фермы будет проще. Так же у вас есть пролет до колонны, он должен нести нагрузку. Можно использовать и ферму вместо швеллера, но ее посложнее закрепить к дому. Как крепить швеллер к стене, я выше писал - поищите.

    Поликарбонат живет не долго, особенно без УФ защиты. Защита смывается с него за 2-3 года. Так же под поликарбонат нужно довольно часто ставить поперечные прогоны. Его надо мыть, так как пылью покрывается быстро - посмотрите теплицы. Если его неправильно закрепить, то его порвет солнцем или морозом. Тент натягивается, он дешевле. Даже служить может больше, если нормальный материал.

    По креплению уголка к швеллеру все верно. Уголок просто приваривается к ферме. Чтобы задать нужный уклон вкладываются пластинки и все вместе обваривается. А можно уголок приварить к ферме впритык, а уклон задать уже при креплении к швеллеру - тут на ваше усмотрение.

    ответить
