Схема вытяжки С/У, вентиляции канализации и газохода котла

Вопрос задал:

Доброго времени суток. Прошу помочь в разработке схемы вытяжки санузлом, надплитной вытяжки, вентиляции канализации и газохода газового котла

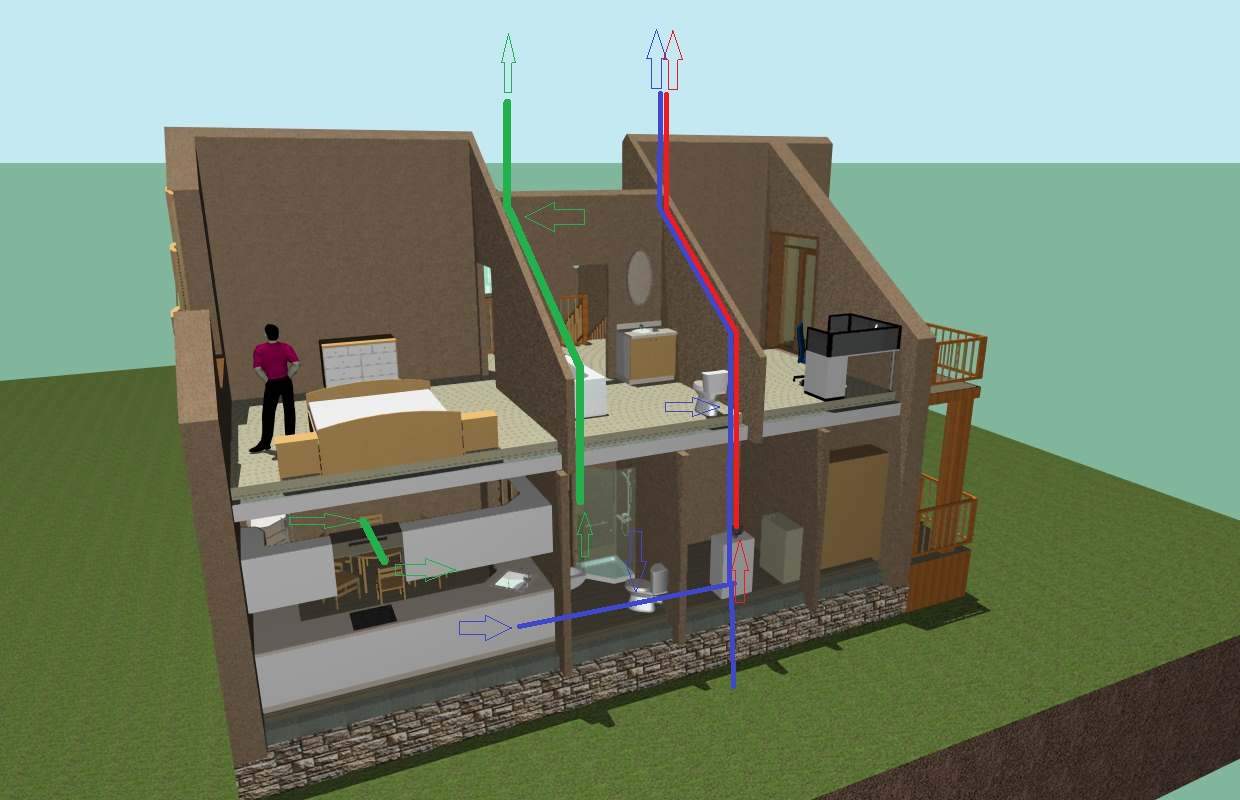

  1. как из вариантов набросал рисунки, есть ли ошибки?

  2. достаточно ли расстояния меж вытяжкой санузлов и газохода со стояком канализации в 3 метра?
  3. можно ли делать вывод на крышу газохода вплотную с вентиляцией канализации?

  4. приемлем ли вариант вывод надплитной вытяжки напрямую через крышу?

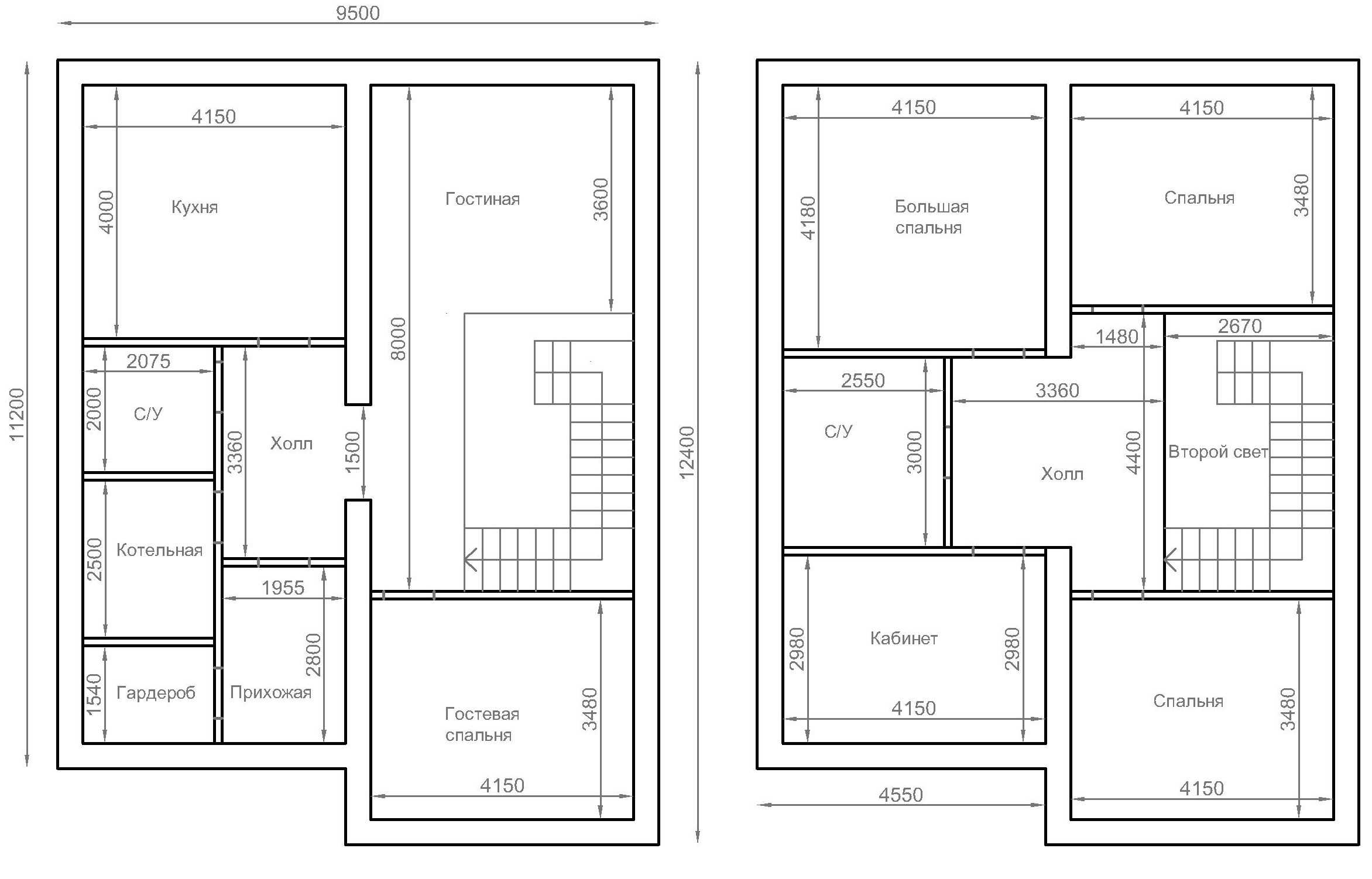

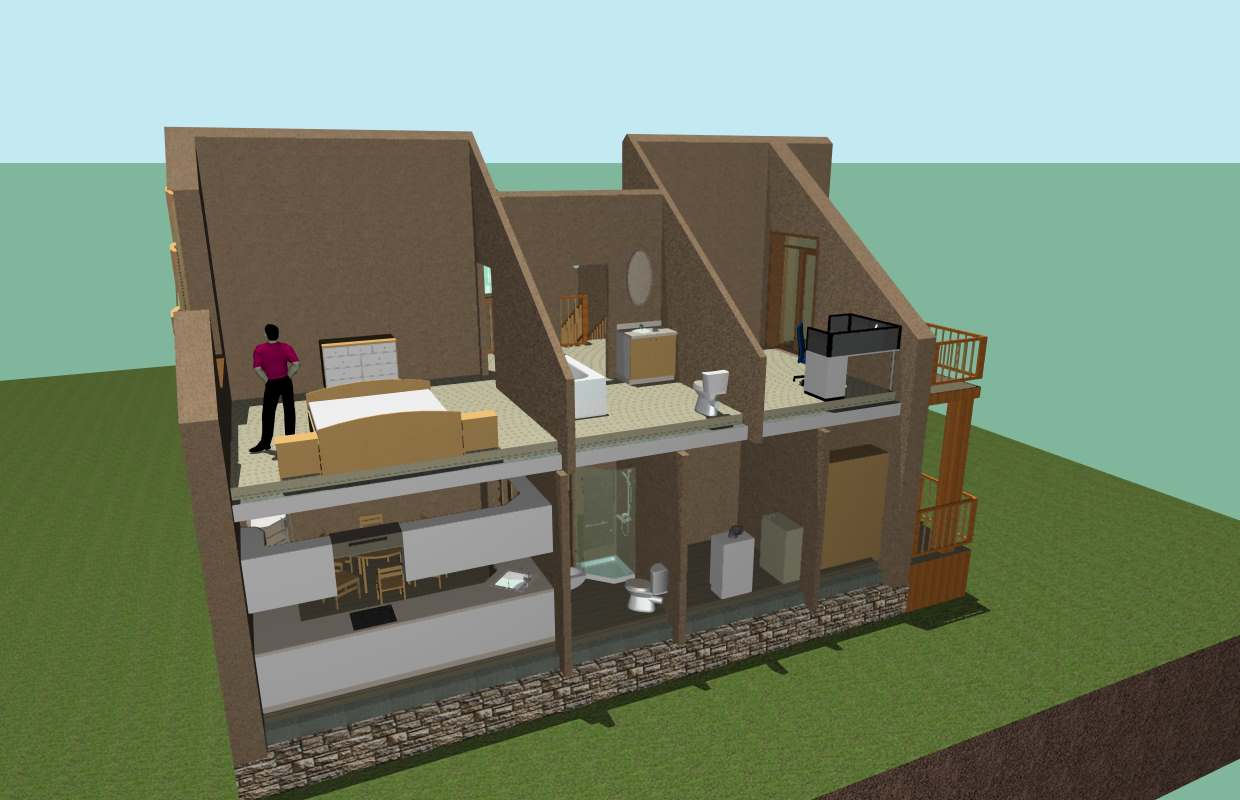

Прикладываю наброски и планировку дома. Дом планируется из керамзитобетона

Комментарии

  • ElenaRudenkaya 1 год назад

    Добрый день.

    Ожидайте специалиста Октопуса. Он не всегда вовремя отвечает. Потом продлим Вам подписку.

    ответить
  • OCTOpus 1 год назад

    Добрый вечер!

    Схема предложенная Вами достаточно проста и понятна, однако есть одно но - в обычной практике на дымоходах и вентканалах с естественной тягой допускается отходить в сторону на расстояние до 1,0м с углом отклонения не менее 60 градусов.

    Судя по Вашим чертежам и видам - расстояние отвода будет значительно больше. То есть - работать сразу после запуска такие системы вентиляции (при надлежащем подборе сечений) будут. Но в среднесрочной и долгосрочной перспективе с их эксплутацией могут возникать проблемы, котрые будут сопряжены с проблемной чисткой вентканалов. Мое личное мнение - вентканалы должны быть строго вертикальными без заужений и отводов в сторону.

    Касательно других вопросов - расстояние между вытяжкой канализации и газоходами может быть любым из соображений удобства монтажа и пожаробезопасности для пластикового оголовка системы канализации. Ограничения вводятся только на взаимное размещение устройств забора свежего воздуха снаружи и оголовков вытяжной вентиляции (чтобы не было задувания запахов и прочих вредностей). Вывод надплитной вытяжки прямо на кровлю возможен без всяких оговорок.

    Будут вопросы - задавайте.

    С уважением, Ваш OCTOpus

    ответить
  • HeartOfHouse 1 год назад

    Спасибо за ответ.

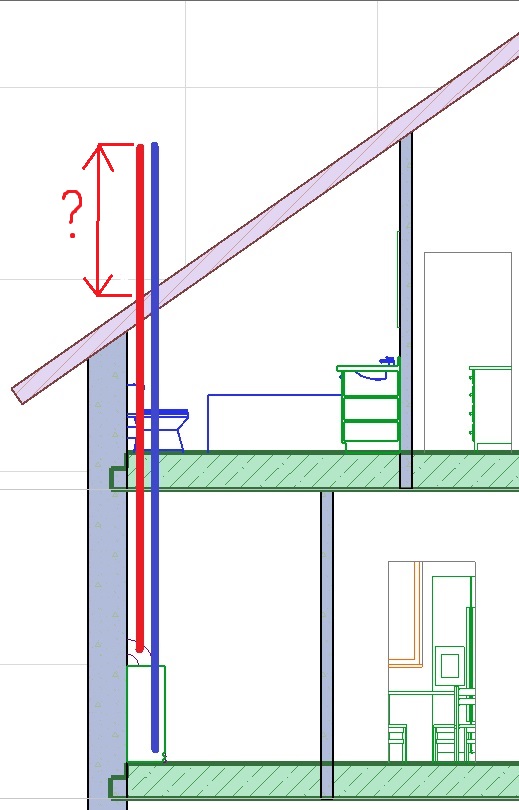

    Тогда делаем такую схему вывода стояка канализации и дымохода. Остается только вопрос на какую высоту их подымать?

    Схема вытяжки санузлов. Тот же вопрос: на какую высоту ее выводить? А так же, не низко ли будет расположенно вентилиционное отверстие на мансардном этаже(примерно 1,4 метра от пола)?

    ответить
  • OCTOpus 1 год назад

    День добрый!

    Схемы выхода каналов на разрезах Вы изобразили совершенно правильно. Основные правила высоты вывода вентканалов наглядно показывает картинка, котрую частенько мелькает здесь на сайте. Ниже ее прикрепляю.

    Показано достаточно наглядно - в Вашем случае верхней точкой кровли будет не конек, а бровка кровли.

    Что касается вытяжки санузла второго этажа - действительно расположение на таком уровне недопустимо. Основную часть удаляемой среды в санузле составляют теплый воздух и водяной пар, котрые соответственно необходимо удалять из верхней части помещения. Поэтому, я бы рекомендовал в санузле как минимум второго этажа вытяжку разместить по внутренней стене.

    С уважением, Ваш OCTOpus

    ответить
  • HeartOfHouse 1 год назад

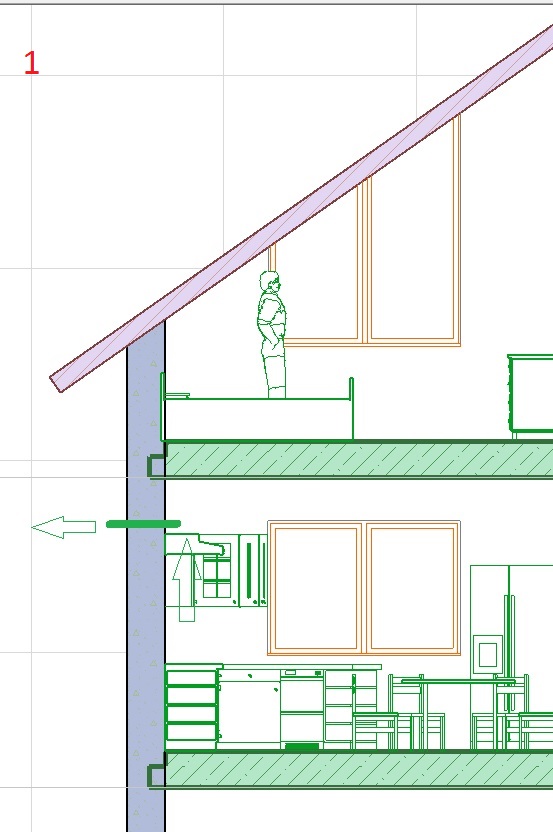

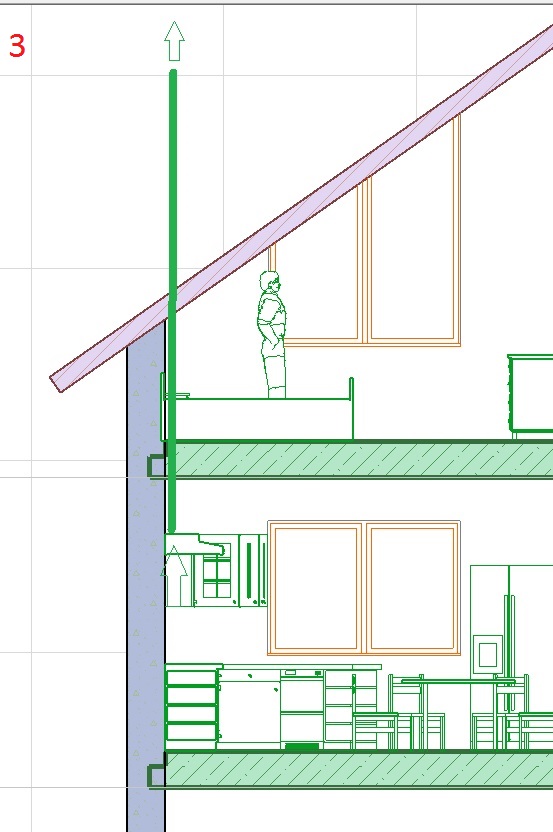

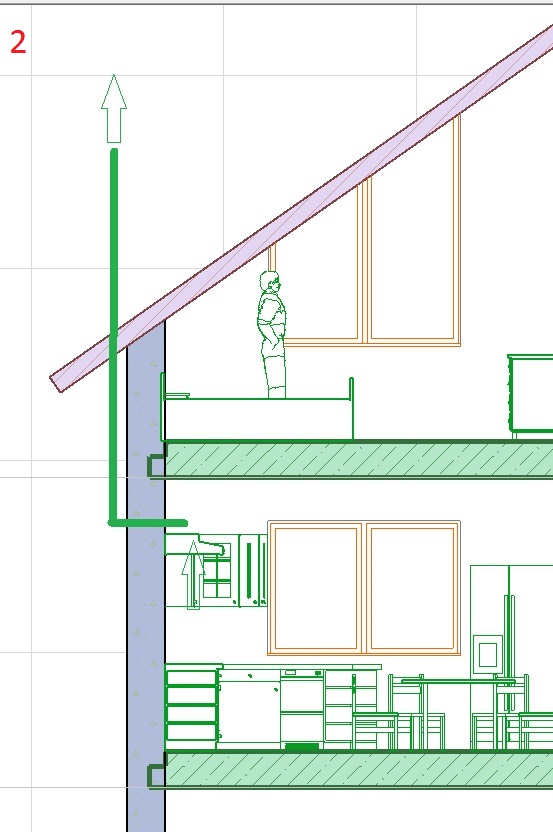

    Прокомментируйте пожалуйста варианты вывода надплитной вытяжки. Особенно допустим ли первый вариант?

    ответить
  • OCTOpus 1 год назад

    Вариант выхода 1 для кухонной вытяжки однозначно возможен. Основными проблемами кухонных вытяжек всегда будут оставаться скорое загрязнение и проблемная чистка. Если не заниматься приготовлением пищи в промышленных масштабах и за стеной не расположен соседский дом вплотную - данный вариант считаю наиболее приемлемым именно для кухонной вытяжки в виду возможности просто и надежно почистить воздуховоды.

    С уважением, Ваш OCTOpus

    ответить
  • HeartOfHouse 1 год назад

    Поясните какой лучше вариант для прохода стояков вентруковов и канализаций через плиты перекрытия. как помнимаю варианта два: делать распил плиты под люк или же брать плиты уже, а образовавший

    ответить
  • HeartOfHouse 1 год назад

    (предыдущий коммент добавился не дописав его, прошу отредактировать)

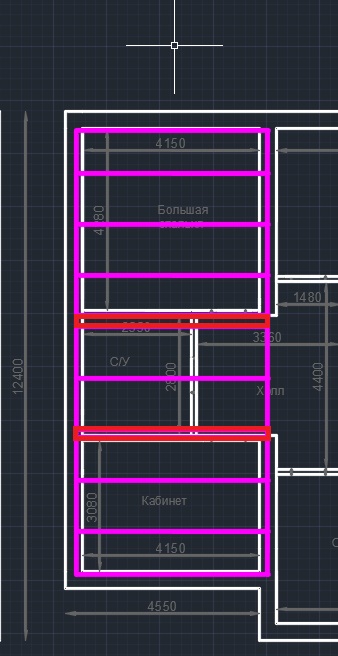

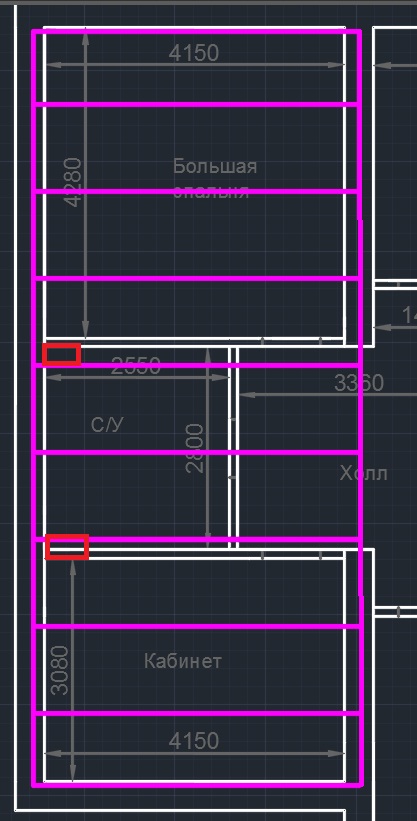

    Поясните какой лучше вариант для прохода стояков вентруковов и канализаций через плиты перекрытия. как помнимаю варианта два: делать распил плиты под люк или же брать плиты меньшей ширины, а образовавшийся зазор заполнять армированым бетоном?

    ответить
  • OCTOpus 1 год назад

    По моему личному мнению - второй вариант с монолитным участком для прохождения коммуникаций является наиболее приемлемым. При дальнейшей эксплуатации дома в размерах данного монолитного участка спокойно можно будет решать вопросы замены/ревизии/прокладки любых инженерных коммуникаций.

    Задавайте вопросы.

    С уважением,

    Ваш OCTOpus

    ответить
