Вентиляция

Вопрос задал:

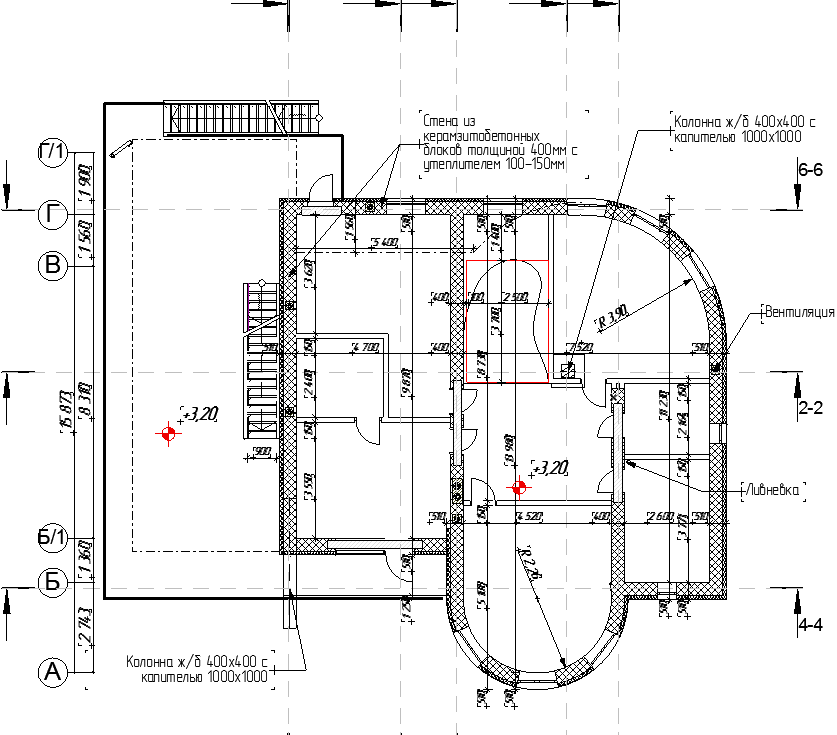

  1. Добрый день, мы уже с вами общались в прошлом году, по нашем ответам-вопросам я сделала пояснительную записку, вышлю ее в этом письме, и планы дома, осталось разобраться с количеством магистралей их местом и самое важное сечением. помогите разобратьсясколько будет осовных магестралий и какое у них будет сечение??
  2. Что бы посмотреть площади помещений и от куда эти расчеты, вы можите перечетать нашу переписку с вами
  3. Пояснительная записка. вот то что мы уже с вами высчитали



    основываясь на площади дома были рассчитаны Lпритока и Lвытяжки для естественной вентиляции двух этажного дома в 220м2, так как есть помещение с камином , увеличился приток гостиной с 60 до 300м3/ч , по итогу получилось Lприток по всему дому в 220м2 =800м3/ч , для того что бы уравнять уравнение баланса распределился недостающий объем Lвытяжки между кухней-столовой и тремя ванными комнатами. по итогу Lприток=Lвытяжки=800м3/ч.

    Но: без камина это 600 на 600 ( т.к камин необходимо вывести или отдельной вытяжкой или усилить вытяжку ИЗ КУХНИ. См. ниже)

    По воздуховодам.

    На первом этаже нужно три отдельных канала, диаметром по 19 см каждый. Каналы должны быть в обеих ванных и на кухне

    На втором этаже нужно два канала, в обеих ванных, по 23 см диаметром каждый.

    Каналы не обязательно круглые, они могут быть прямоугольные, лишь бы площадь сечения была не менее 300 см2 (это для канала 19 см диаметром), и не менее 420 см2 (это для канала 23 см диаметром).

    Все каналы должны идти наверх, на крышу. Они и есть магистральные. Получается, что логично объединить каналы в две группы. Одну группу пустить в стене между ванными первого этажа и гаражом. Там будет идти канал из одной ванной, канал из второй ванной, и (скорее всего) канал из гаража, так как для помещения с котлом нужна отдельная вытяжка. В эту же группу на втором этаже войдет канал ванны второго этажа. Группа получается из 4-х труб. Они выходят на крышу, все 4, и зашиваются все вместе (утеплитель плюс обшивка). Вторая группа каналов, это канал кухни первого этажа, и канал второй ванной (второго этажа). Они тоже обе выходят на крышу, утепляются и зашиваются.

Комментарии

  • valera 1 год назад

    Здравствуйте!

    Я пересчитаю все, завтра выложу результаты.

    ответить
  • kirasmith 1 год назад

    спасибо, буду ждать, только постарайтесь с утра или в первой половине дня, хочу закрыть этот вопрос до майских )))

    ответить
  • valera 1 год назад

    Здравствуйте!

    Я не очень понимаю, в чем вопрос. Я перечитала и пересчитала то что мы обсуждали. Сечение каналов не меняется, все, как написано выше. Цитирую:

    На первом этаже нужно три отдельных канала, диаметром по 19 см каждый. Каналы должны быть в обеих ванных и на кухне

    На втором этаже нужно два канала, в обеих ванных, по 23 см диаметром каждый.

    Каналы не обязательно круглые, они могут быть прямоугольные, лишь бы площадь сечения была не менее 300 см2 (это для канала 19 см диаметром), и не менее 420 см2 (это для канала 23 см диаметром).

    Количество каналов не меняется. Объединить в две группы можно, сечения от этого не изменятся. Размещение для двух групп нормальное. Вывод на крышу (по высоте) мы обсудили в прошлой ветке.

    В чем вопрос, уточните, пожалуйста :).

    ответить
  • kirasmith 1 год назад

    А вот сан узел первого и второго этажа, можно ли для них общий канал сделать ??

    ответить
  • valera 1 год назад

    А, вот Вы о чем :), поняла. Нет, нельзя. В баланс считаются именно отдельные каналы. Если один сделать, то он будет "тянуть" то что ему удобно (скорее всего один из санузлов) а второй не будет проветриваться.

    Спрашивайте, я тут, буду сразу отвечать :).

    ответить
  • kirasmith 1 год назад

    пока все понятно, а вот на первом там получается ванная сан узел и клодовая в левом углу три помещения, вот например от сан.узла можно горизонтальный участок вытяжного каннала пустить от основной магистрали сан узла?

    ответить
  • valera 1 год назад

    Да, можно, только давайте перестрахуемся и немного увеличим сечение (и магистрали, и отводного участка). Не 19 см, а 20 возьмем. И отвод, и магистраль.

    Там же не будет больше 2-х метров горизонтальный участок? Больше не нужно.

    ответить
