Гипсокартон своими руками. Монтаж гипсокартона на стены

Эта статья является продолжением статей о гипсокартоне Виды и назначение гипсокартона и Основы технологии монтажа гипсокартона. Мы рассмотрим как производится монтаж гипсокартона своими руками на стены. Конкретно разберем как разметить и правильно расположить листы гипсокартона на стене, как правильно выполнить монтаж профиля под гипсокартон и как произвести крепление гипсокартона к профилю. Также приведем пример расхода гипсокартона на стену 3х4,5 метра.

Разметка расположения листов гипсокартона

В этой статье мы рассмотрим наиболее сложную ситуацию монтажа гипсокартона на стены - когда в стене имеется проем (окно). Основные принципы монтажа гипсокартона на сплошную стену такие же как и при монтаже на стену с проемом.

Теперь рассмотрим основные моменты при разметке расположения листов на стене.

1. Проем в стене. Основное правило расположения листов на стене такое: если в стене имеется дверной и/или оконный проем, то стыки листов должны быть отдалены от всех углов этого проема минимум на 200-300 мм. В противном случае, вы получите трещину в уже готовой поверхности.

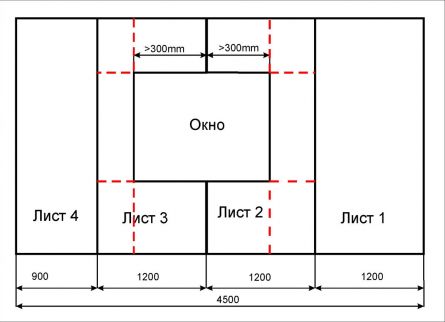

Красным пунктиром обозначено, как делить листы нельзя!


Расположение листов на стене с проемом

То есть, разметка листов начинается именно от проемов. При этом желательно, чтобы от какого-то угла стены начался целый лист: тогда будет меньше обрезков.

2. Если остается узкая полоса.

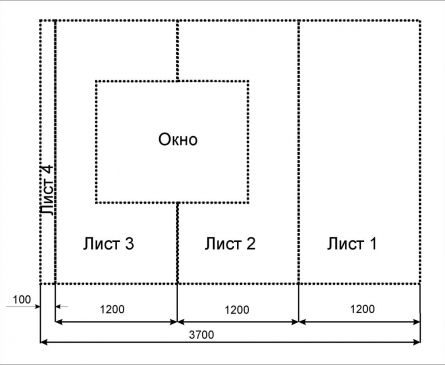

Если длина стены такая, что остается узкая полоса

Также лучше учесть, что полоску уже, чем 100 мм лучше не оставлять: от нее можно избавиться, сдвинув все листы от этой полосы, чтобы полоса стала, хотя бы 300-400 мм. 300-400 мм это то расстояние стойки от соседней стены, при котором можно нормально работать шуруповертом.

Выход из ситуации:

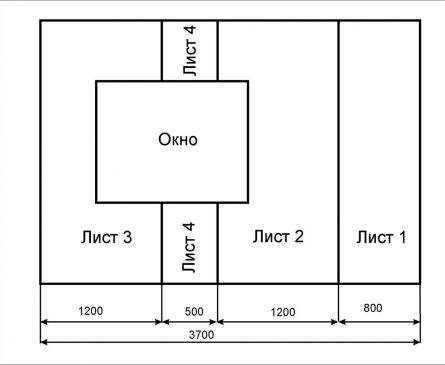

Переставив листы 3 и 4 местами, и подрезав лист 1, все становится на свои места

Лист 1 обрезаем, чтобы лист 4 стал немного шире -300-400мм. А листы 3 и 4 меняем местами, чтобы выполнить первое правило.

3. Если высота листа меньше высоты стены, и приходится добавлять еще часть по высоте, то листы надо ставить вразбежку. Проще говоря: если есть горизонтальный стык, то он не должен переходить в соседние листы. «Вразбежка» должна составлять не менее 0,4 м.

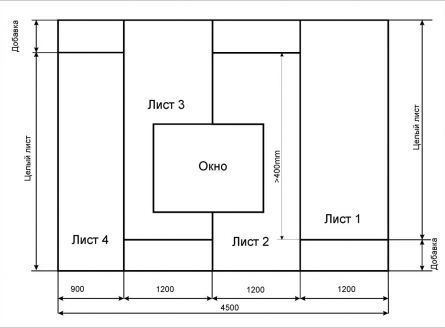

Расположение листов, если высота стены больше трех метров

Разметка расположения профилей

Теперь, когда мы определились, где и как будут находиться листы можно точно разметить расположение стоек, и остальных элементов каркаса.

Стойки CD должны располагаться с шагом кратным 1200 мм, но не реже чем 600 мм. Чаще всего 600 мм вполне достаточно, для облицовки стены. Стойками являются профили, которые называют «цедешками» из-за С-образного сечения.

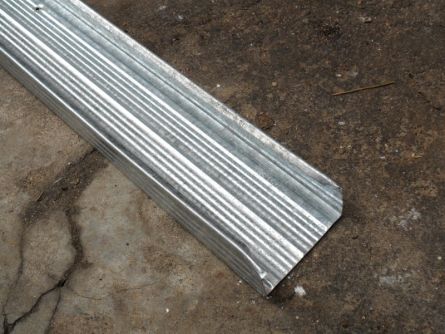

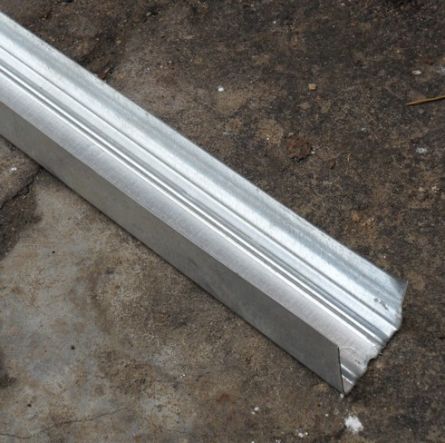

Профиль CD

Направляющими профилями для CD является UD из-за U образного сечения. Его располагают по периметру зашиваемой стены.


Профиль UD

Итак, пример расположения профилей для стены с окном, если высота помещения больше, чем высота листов гипсокартона.

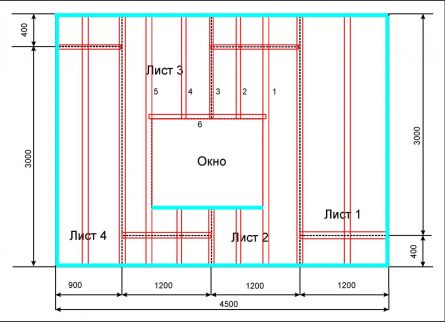

Расположение элементов каркаса для стены

Стойки располагаем под вертикальные и горизонтальные стыки гипсокартона (красным). Также добавляем 2 стойки: 1 и 5 по краю проема и перемычку над окном - 6. На листах 2 и 3 по две промежуточных стойки (1 и 2 на листе 2; 4 и 5 на листе 3): из-за окна смещаем центральные под край проема (1 и 5), и чтобы не получился шаг стоек больше 600 мм, добавляем еще по одной (2 и 4) в середине этих больших пролетов. По периметру стены и под окном устанавливаем направляющие UD (синим).

Примечание: Если длина листа больше или равна высоте помещения, то есть лист закрывает стену по высоте, то в горизонтальных перемычках нет необходимости.

Также надо предусмотреть опору для крепления UD будущих смежных плоскостей: если Вы планируете зашить стенку рядом, или смонтировать короб из гипсокартона, то поставьте дополнительную стойку под ГК по этой линии.

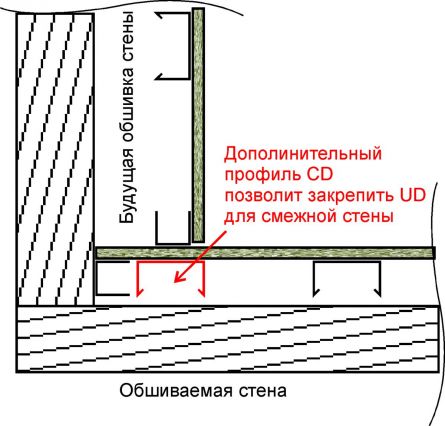

Дополнительная CD упростит монтаж каркаса смежной стены

Когда UD прикреплен через лист гипсокартона к CD, то получается крепкий, хороший угол. Если же Вы будете обшивать потолок, то желательно дополнительно сделать горизонтальные перемычки по уровню будущего потолка.

Закрепление периметра каркаса по полу, стенам и потолку

Разметка плоскости

Когда мы определились с расположением листов и профилей на стене надо разметить плоскость, в которой будет находится гипсокартон. Минимальная толщина всей конструкции на профилях, составляет 35 мм+12 мм (ГКЛ)=47 мм. Максимальная толщина, которую нам позволяет П-образный кронштейн (П-шка) 110 мм.


П - образный кронштейн, или просто "П-шка"

Вообще, вся разметка и натянутые шнурки нам нужны для профилей (не для лицевой поверхности ГК), так как выставлять мы будем именно профили. Отбиваем линию на полу с помощью красящего шнура так, чтобы все профили прошли по вертикали, не касаясь стены, и при этом не забирали лишнее место в помещении. Возможно, Вам придется заложить минеральную вату под ГКЛ, это тоже надо учесть: тогда расстояние от существующей стены, до ГКЛ должно быть равным толщине минеральной ваты. Иногда бывает нужно, чтобы получился прямой угол между стенами: тогда надо разметить на полу и смежные стены, ведь на этой стадии намного легче это проконтролировать. Когда все ясно с линией на полу, - рисуем вертикальные линии по смежным стенам с помощью реечного уровня, или с помощью отвеса. И, наконец, замыкаем периметр на потолке. Для контроля плоскости надо натянуть шнурком две диагонали. Шнурки в пересечении должны касаться, но не напрягать друг друга. Отрезаем профили UD по длине. Но не полностью, а только боковые стенки, а среднюю стенку загибаем.


Надрезаем боковые полки UD чтобы согнуть на 90 градусов

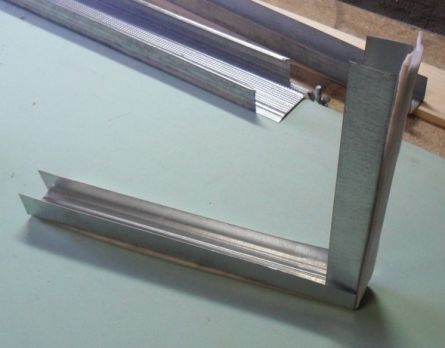

Среднюю стенку отгибаем и готово

Для звукоизоляции структурного шума на среднюю полку UD приклеиваем упругую ленту на клейкой основе – по-немецки она называется дихтунг. Этот нехитрый прием существенно сократит дребезжание стены, улучшит звукоизоляцию помещения.

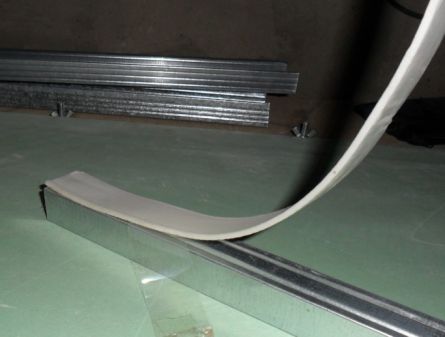

Приклеиваем ленту на среднюю полку UD

Теперь можно крепить  UD профиль. В зависимости от материала пола, стен и потолка подбираем крепеж. Для прочного бетона, который не сыпется, подойдет дюбель быстрого монтажа (ДБМ) 6х40, для кирпича со штукатуркой ДБМ 6х60, в рыхлую, не очень прочную поверхность лучше применить ДБМ 8х60, 8х80. Если прикрепить UD надо к дереву, то берем саморезы по дереву. Закрепить UD необходимо не реже чем через 400 мм.

Важно! От ровности и вертикальности разметки и закрепления UD будет зависеть ровность всей поверхности.

В UD обычно имеется просечные отверстия Ø6 мм для крепежа, однако бывает, что отверстие ушло вместе с отходом, или отверстие приходится на непрочный участок стены. Тогда лучше наметить недостающие отверстия и просверлить их сверлом по металлу, подложив внутрь брусок.

Бывает, что основание, к которому крепится UD неровное, и если закрепить в локальной «яме», то профиль может выгнуть. Чтобы этого не случилось, надо подкладывать в такие места прокладки из дерева или пластика.

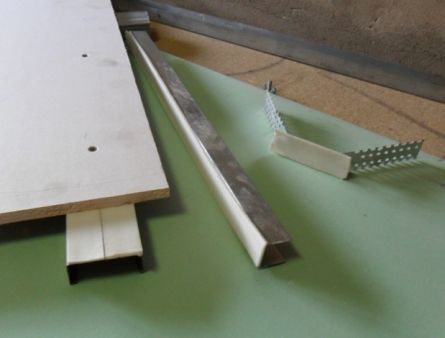

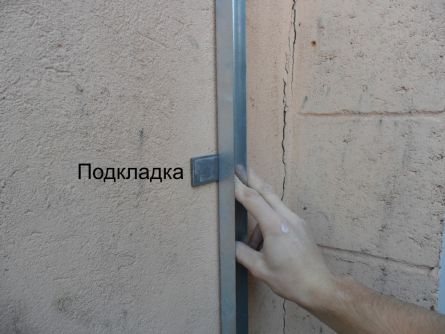

Подкладываем под UD подкладки там, где это нужно

Если же существующая поверхность с изломом, то в этом месте надо сделать надрезы на боковых стенках профиля. Тогда придется, потом подрезать край листа, но зато профиль будет не погнутый и хорошо закреплен.

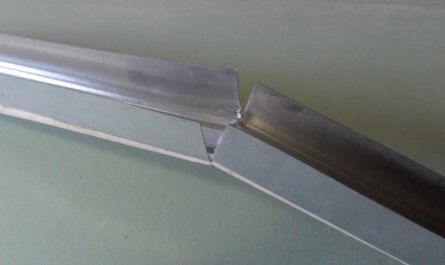

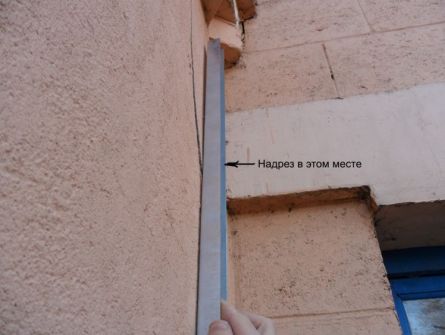

В месте резкого излома поверхности надрезаем UD

Теперь остается закрепить UD под подоконником на всю длину подоконника. Саморезами прикручиваем UD снизу подоконника. Желательно, чтобы саморезы не торчали потом из подоконника вверх:). Для закрепления профиля в пластик достаточно шурупа-блохи 9,5 мм, не более 15 мм.

Установка профилей CD–стоек. Разметка и крепление

Крепление профиля для гипсокартона происходит так - на стене надо отбить вертикальные линии расположения CD. По этим линиям закрепляем П-шки – через каждые 500-600 мм. Отступаем от пола и от потолка по 500 мм, оставшееся расстояние делим на равные части.

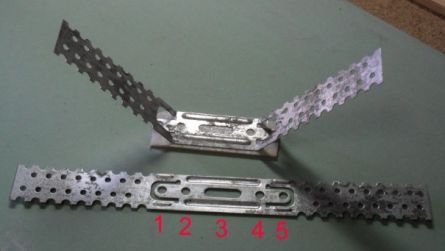

Каждая П-шка должна быть закреплена на одно отверстие с каждого края (на выбор: 1 или 2, и 4 или 5), среднее отверстие 3 можно не использовать. Вообще, оно нужно для предварительного закрепления, длинная прорезь позволит сместить кронштейн.


П-шка

Крепеж подбираем, опять же, исходя из основания. Для лучшей звукоизоляции можно под П-шку приклеить дихтунг.

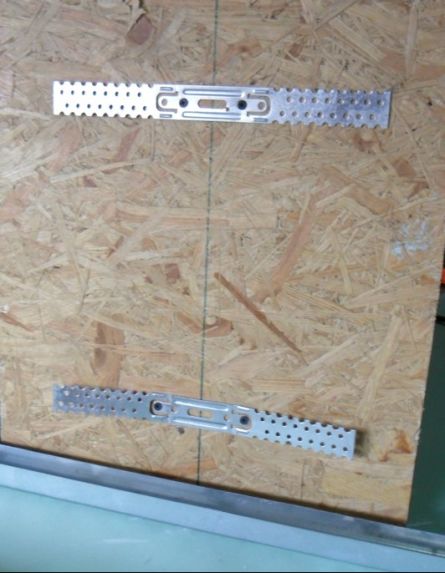

Крепим П-шки

Когда все П-шки закреплены, заводим вертикальные стойки CD в профили UD. Их длина должна быть такой, чтобы профиль без напряжения зашел на место, и не болтался: на 2-3 мм меньше, чем внутренний размер между UD.


Заводим стойки

Когда все стойки заведены на место, нужно крепко натянуть шнурок по горизонтали между крайними UD. Теперь можно отогнуть каждый кронштейн к CD, а для того чтобы шнурок не отводили стойки, надо завести гвоздь или проволоку в П-шку так, чтобы стойки немного изогнулись к стене. Если этого не сделать, то стена выйдет «пузатая».

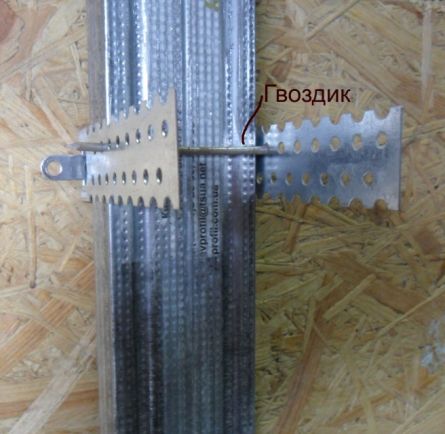

Отводим профили от шнурка - гвоздиком

Теперь снимаем с крайней стойки ограничитель-гвоздь и прикручиваем стойку к П-шке. Вот такими саморезами-блохами длиной 9,5 мм:

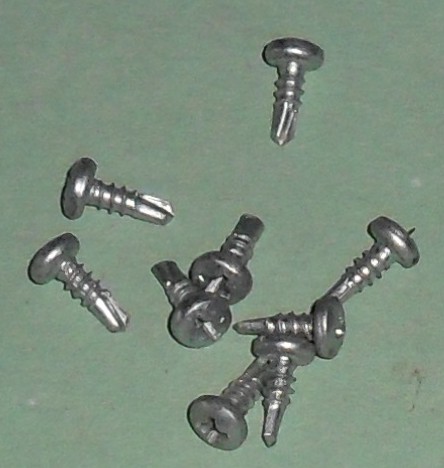

Саморез-блоха 9,5 мм

Важно: Ни одна из стоек не должна отводить шнурок.

Прикручиваем сначала по одному шурупчику с каждой стороны. Удобно крутить саморез в то отверстие, которое совпадает с канавкой на профиле. Тогда профиль не будет смещаться, а саморезы выскакивать.

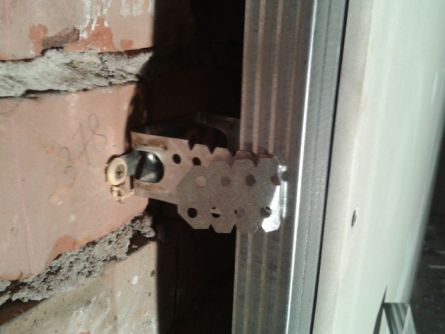

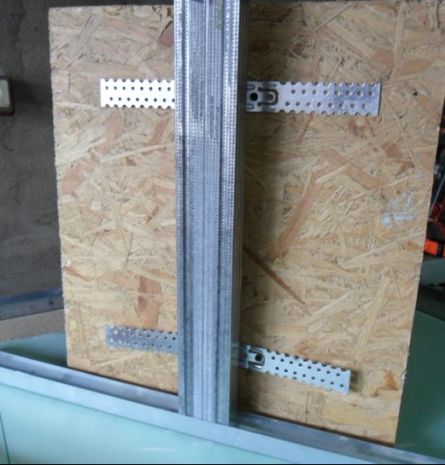

Прикручиваем стойки к П-шкам

Контролируем, чтобы стойка стояла ровно в линию со шнурком, и не отводила шнурок. Проверяем длинным правилом, чтобы стойка по высоте тоже была ровной. Сейчас уже поздно контролировать вертикальность: следим за тем, чтобы получилась ровная плоскость. После контроля можно закрутить по второй блохе, для надежности.


Отгибаем выступающие части П-шки

Когда все шурупы прикручены, отгибаем, выступающие за плоскость концы П-шки.

Каркас под и над окном

Теперь над окном делаем перемычку из CD. Делаем Т-образное соединение с двух сторон перемычки. Выставляем по горизонту, помним, что нижний край перемычки – это опора для откоса. Прикручиваем перемычку блохами 9,5 мм.
Делаем стойку от перемычки до потолка. Внизу Т-образное соединение, вверху просто входит в UD. Прикручиваем 9,5 мм блохами.

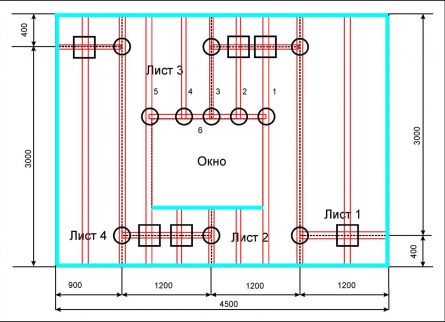

Расположение соединений в каркасе

Кружочками обозначены Т-образные соединения, квадратами – крестообразные соединения, на крабах (подробнее в пункте: Соединения профилей для гипсокартона).

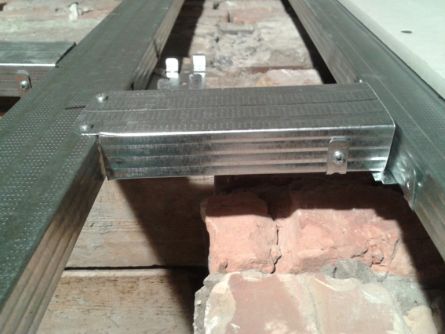

Узел: перемычка для стойки на краю проема

Если стойка по проему становится так, что не имеет опоры, то добавляем перемычки через 500-600 мм и закрепляем перемычки на П-шках.

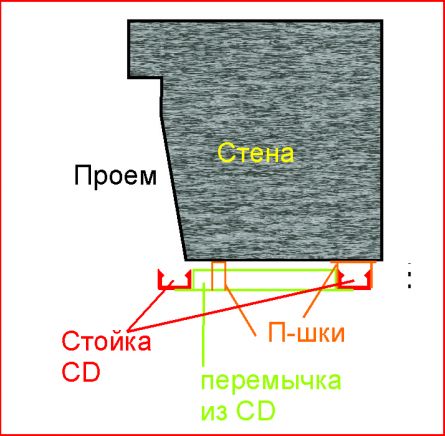

Вид сверху: если стойка на краю проема не имеет опоры

Когда все стойки прикручены, и выставлены согласно разметке, скручиваем стойки к UD, чтобы они не смещались. Когда лист закроет стойки, их не будет видно, и чтобы не тратить время на высчитывание и вспоминание, выносим линии расположения стоек на пол и потолок.

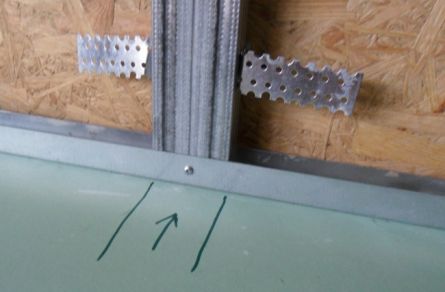

Фиксируем стойки и помечаем на полу и потолке их расположение

Подгон листов под необходимые размеры

Желательно, чтобы ГК не касался потолка и пола 3-5 мм: это улучшит звукоизоляцию, и ГК не будет напитывать воду в случае небольшой протечки. Если пол и потолок горизонтален, а угол, от которого Вы начинаете обшивать - вертикален, т.е. есть прямой угол, то достаточно отмерять два размера: высоту листа и ширину. Если же пол не в горизонте, то сначала надо срезать с листа этот уклон. Это нужно для того, чтобы все остальные кромки листов оставались в вертикальном положении (подробнее: Как правильно резать гипсокартон и Как снять фаску на гипсокартоне).

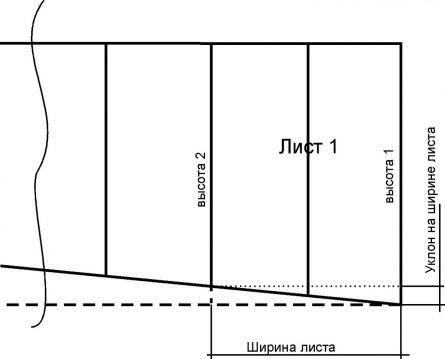

Схема размеров листа, если пол не в горизонте

А уже затем отмерять высоту и ширину листа.


Размеры листа, если и пол, и потолок не горизонтален

Если геометрия листа является совсем уж некрасивой, когда, например, нет прямых углов, то надо проверять диагонали. У размеченного листа они должны быть такими же, как на стене.

Также надо учитывать, что на наружный угол, например откоса, один из листов необходимо выпустить на толщину подходящей кромки.

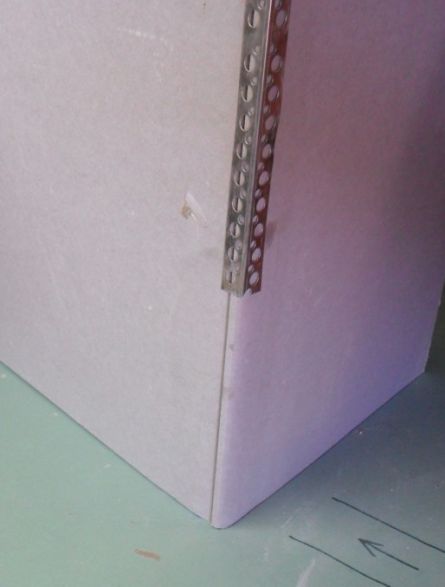

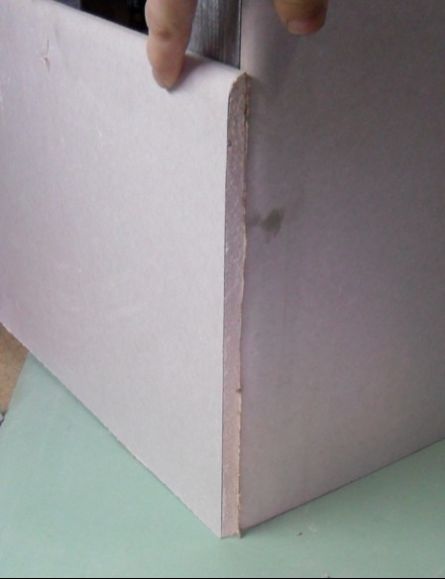

Один из листов на наружном углу надо выпустить на толщину другого

И если это будут обе заводских кромки, то наружный шпаклевочный угол идеально поместится в углублении кромок, и не будет выступать за плоскость.


Оптимальный вариант кромок на наружном углу

Крепление гипсокартона к стене

Для лучшей звукоизоляции на поверхность каркаса под ГК можно также приклеить дихтунг. Когда к звукоизоляции подойти комплексно, то и результат намного лучше.


Меры комплексной звукоизоляции

Листы крепятся к профилям с помощью саморезов ТН-25 по металлу длиной 25 мм.

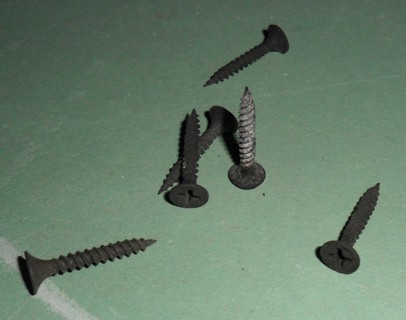

Шуруп для крепления листов гипсокартона ТН-25

Листы крепим на каждой стойке и по периметру с шагом 20-30 см.

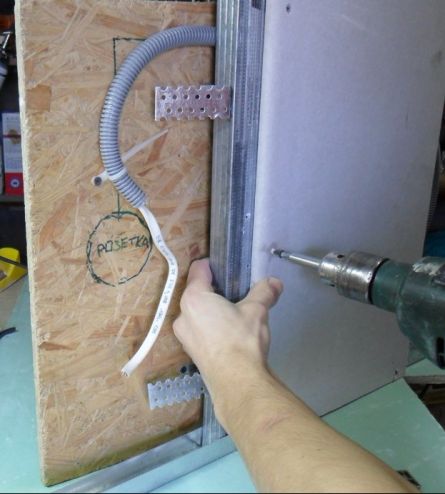

Прикручиваем листы к каркасу с помощью шуруповерта или дрели с небольшим числом оборотов

Каждый шуруп должен утонуть в бумаге на 1-2 мм. Шурупы крутить нужно перпендикулярно поверхности листов. Если шуруп углубился больше 3 мм, то он держит плохо, и надо отступить 5 см и закрутить еще один.

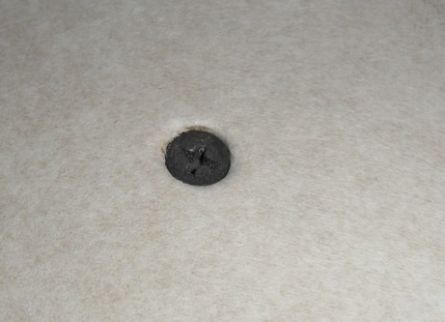

Образцово закрученный шуруп

По периметру в UD крутить нужно осторожно: когда кромка не заводская, а срезана, то, если шуруп углубить слишком сильно -  выломается краешек листа. Это не смертельно, но придется заделывать шпаклевкой, и это плохо сказывается на прочности закрепления листа. Если лист вырезан неточно, и до профиля UD лист ГК едва ли достает, то можно поступить, как и с плинтусом: вставить в UD профиль CD и уже нет необходимости закручивать шурупы в самый край листа (зеленым).

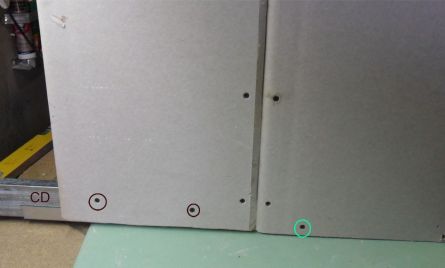

Дополнительная CD поможет нормально закрепить лист, и плинтус в дальнейшем

Если на поверхности профилей встречается головка шурупа, то ГК плотно не приляжет. Тогда берем брусок, прикладываем в этом месте к уже выставленному листу, и точным ударом молотка (без фанатизма?) вминаем ГК с обратной стороны по шурупу. Вообще листы оптимально отмерять, отрезать и прикручивать последовательно: так мы исключаем лишние перемещения листов, и можем своевременно исправить неточности в замерах. Чтобы лист удобно можно было выставить по высоте (приподнять на несколько миллиметров) во время прикручивания, можно пользоваться таким бруском: чем сильнее на него надавить ногой с одного края, тем выше поднимется лист.

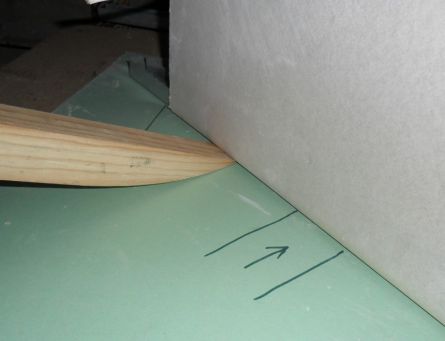

Брусок помогает выставить лист по высоте на несколько миллиметров

Каркас для откосов

Теперь на нашей стене остается незашитые поверхности откосов. Аккуратно смотрится, когда все плоскости откоса одинаково находят на окно (желательно около 5-10 мм). Самое узкое место – это петли на створке, т.е. «плясать» надо от этой стороны. Тогда остальные откосы можно будет сделать по этому размеру.

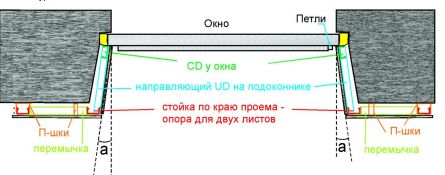

Каркас для откосов

Если ширина откоса не превышает 600 мм, то достаточно двух стоек: одна – это CD в плоскости стены по краю проема, а вторая – это CD под самым окном. Для жесткости можно добавить горизонтальную перемычку между ними. Сначала закрепляем в подоконник профиль UD и в плоскости с ним крепим UD в верхний откос. Это будут направляющие. Под окном вставляем CD-шку, отрезанную в размер. Проще всего ее закрепить на дистанционных брусках (отколоть брусок в размер): если расстояние между профилем и поверхностью позволяет закрепиться длинным крепежом насквозь через профиль в стену, то хорошо. Если расстояние около 100 мм (в старых домах бывает и так), то брусок можно расположить торцом: брусок притянуть шурупом через профиль, а сам брусок закрепить через уголок. Такие точки крепления должны быть через каждые 500-600 мм. Можно закрепить на обычных П-шках. Но тут много сложностей: трудно работать шуруповертом из-за близости откоса, трудно закрепить вторую сторону CD, и П-образный кронштейн не может обеспечить жесткость каркаса «к – от» окна.

На каркас боковых откосов закрепляем гипсокартон. Затем, аналогично боковым откосам обшиваем верхний: сначала каркас, затем прикручиваем лист. Или же можно действовать в обратной последовательности: сначала верхний откос, а уже затем два боковых.

Обшиваем откосы гипсокартоном

Вырезаем верхний откос.

  1. Отмеряем ширину откоса: от окна до плоскости стены. Для контроля: проверяем ширину в двух углах, очень часто бывает, что окно не стоит параллельно плоскости  стены.
  2. Отмеряем длину откоса под окном.
  3. Теперь прикладываем угольник 90 градусов в угол и замеряем разницу B: насколько наружная кромка откоса больше внутренней. Так же во втором углу разницу С.
  4. Проверяем: сумма двух «разниц» B+С и длина внутренней кромки откоса А=длина наружного откоса.
  5. Размечаем лист. Отрезаем и прикручиваем.

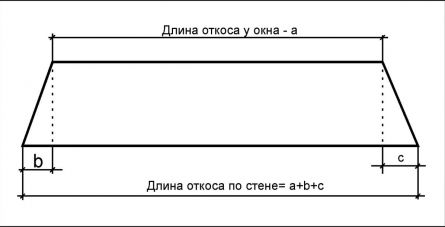

Схема размеров откоса

С боковыми откосами та же ситуация, только между окном и подоконником прямой угол.

Примерный расход материалов на облицовку стены 2,5-3 метра высотой 4,5 м


Расположение листов на стене 4,5х2,5-3 м

  1. UD 5-6 штх3 м;
  2. Крепеж для UD 50 шт;
  3. CD 9 штх3 м;
  4. П-шки 50 шт;
  5. Крепеж для П-шек 100 шт;
  6. Саморез 9,5 мм (блоха) 150 шт;
  7. Гипсокартон 3х1,2 м – 4 листа+откосы в зависимости от глубины;
  8. Шурупы ТН 25 – 200 шт;
  9. Дихтунг: на UD - 15 м+на П-шки 5 м+на CD 50-55 м. Итого – 70-75 м шириной 30 мм;
  10. Сеточка на стыки 10 м;
  11. Фугенфюллер 1-2 кг;
  12. Уголок шпаклевочный;
  13. Прочие мелочи, которые надо учитывать индивидуально (акриловый герметик) и т.д.
