Изготовление и установка опроных перемычек между косоурами

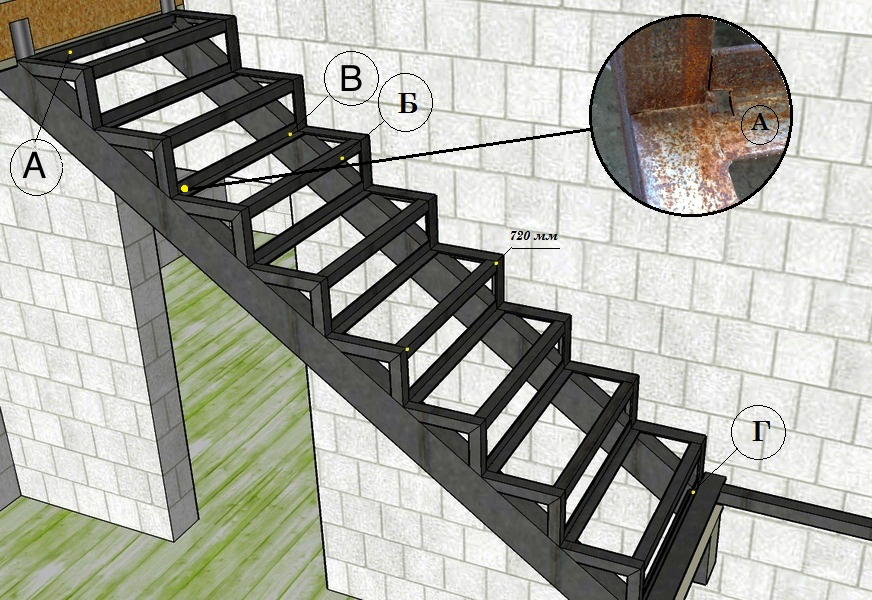

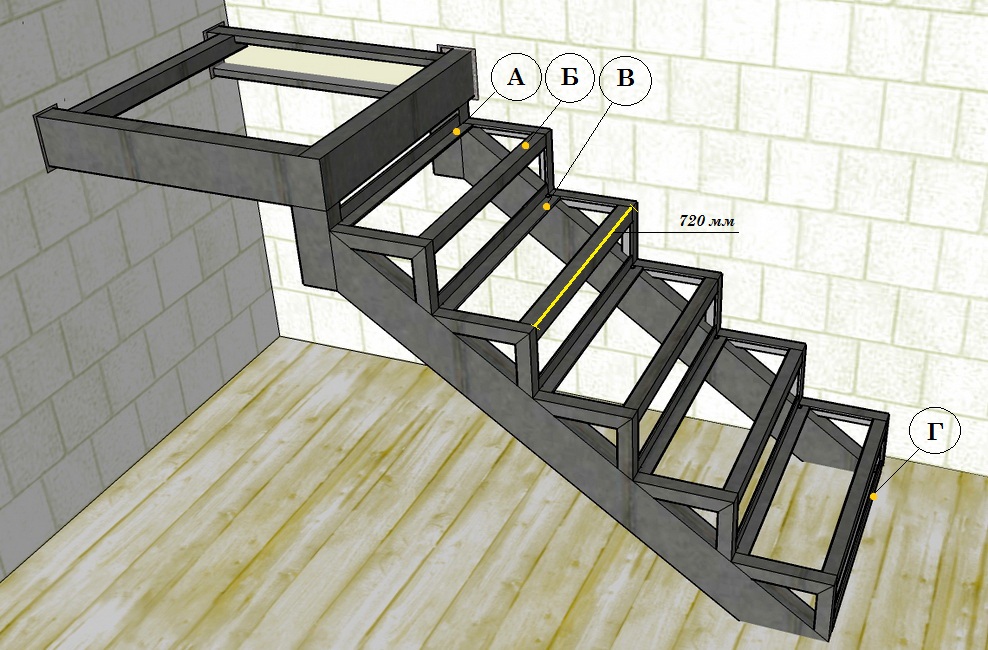

Для устройства опорных перемычек для ступеней используем такие же уголки, которые применяли при изготовлении косоуров, то есть уголок 40х40х5 мм. Определим необходимо количество опорных перемычек для нижнего и верхнего лестничных маршей:


Нижний лестничный марш

  • Перемычка А  - 1 шт.
  • Перемычка Б - 5 шт.
  • Перемычка В - 4 шт.
  • Перемычка Г - 1 шт.


Верхний лестничный марш

  • Перемычка А - 7 штук.
  • Перемычка Б - 8 штук.
  • Перемычка В - 1 штука.
  • Перемычка Г - 1 штука.

Общая длина каждой заготовки равна 720 мм, это расстояние между уголками косоуров, между которыми мы и установим все эти перемычки. Для всех заготовок опорных перемычек обоих лестничных маршей нам потребуется всего 20160 мм уголка или примерно 20 метров. Когда заготовки нарезаны в нужный нам размер, необходимо выполнить работу по их подготовке для крепления к косоурам.

Подготовка заготовок перемычек к установке и креплению к косоурам

Перемычка (А) служит опорой для установки подступенка и верхних фризовых ступеней лестничных маршей. Опорой для ступени и подступенка служат полки уголка с внутренней стороны:

  • Полка А - опора для подступенка.
  • Полка Б - опора для верхней фризовой ступени.

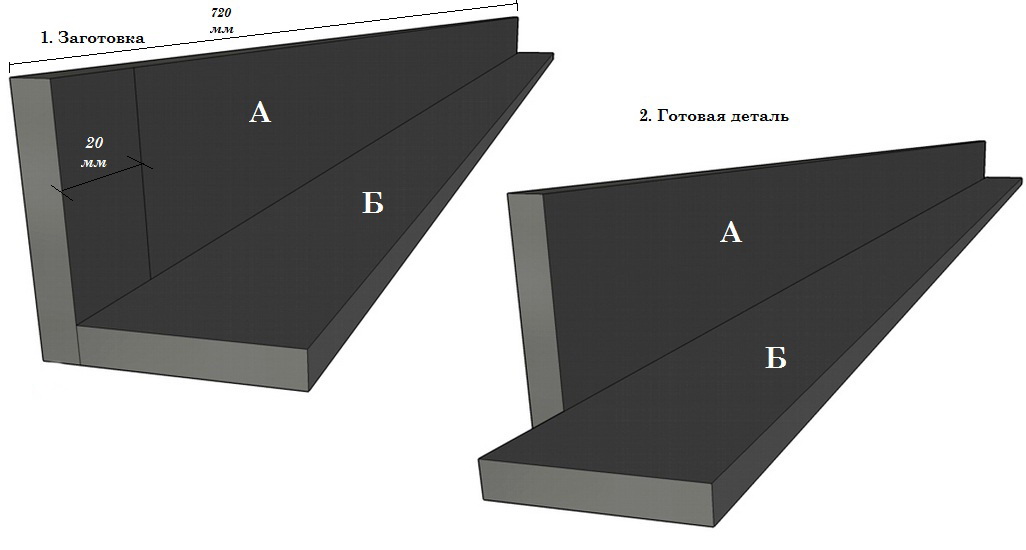

Для того чтобы перемычка (А) при ее установке, не упиралась в профильную трубу, необходимо сделать вырез, то есть нам нужно частично срезать с обеих сторон полку (А), как показано на рисунке 3 (Готовая деталь), по нанесенной линии разметки.

Перемычка (Б) получается готовой в процессе подготовки заготовок. Опроной частью для ступеней служит  полка (А) с наружной стороны, для подступенка полка (Б), так же с наружной стороны.

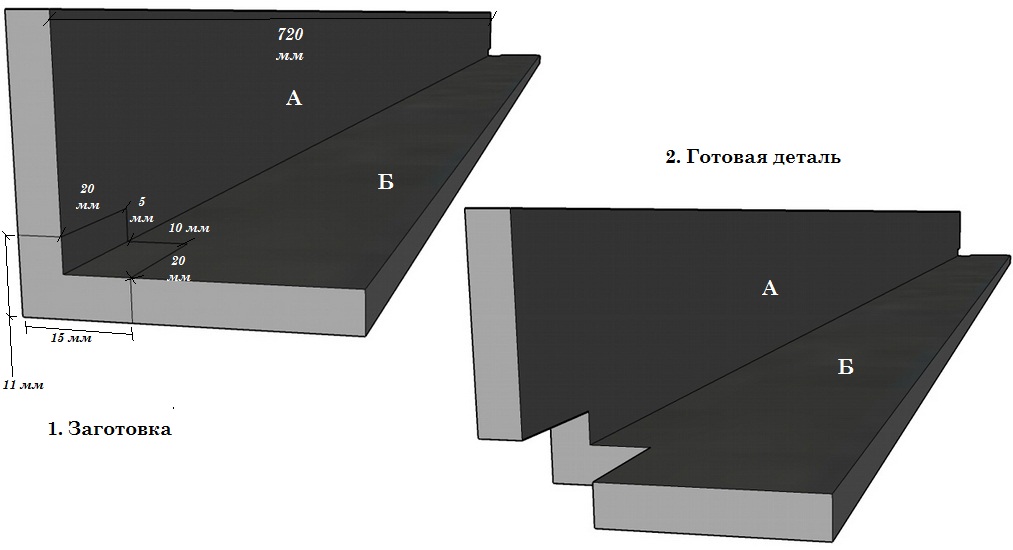

Перемычка (В), так же как и все остальные перемычки является опорной. Полка уголка (А) служит для опоры подступенка, полка (Б) для опоры ступеней. Для установки перемычки (В) на место потребуется сделать вырез с обеих сторон перемычки, несколько сложной конфигурации, как можно видеть на рисунке 5 (готовая деталь). Устройство такого выреза значительно упростит установку перемычки на место и обеспечит надежное крепление к уголкам косоуров.

Давайте более детально рассмотрим, для чего нам необходимо сделать вырез именно такой конфигурации:

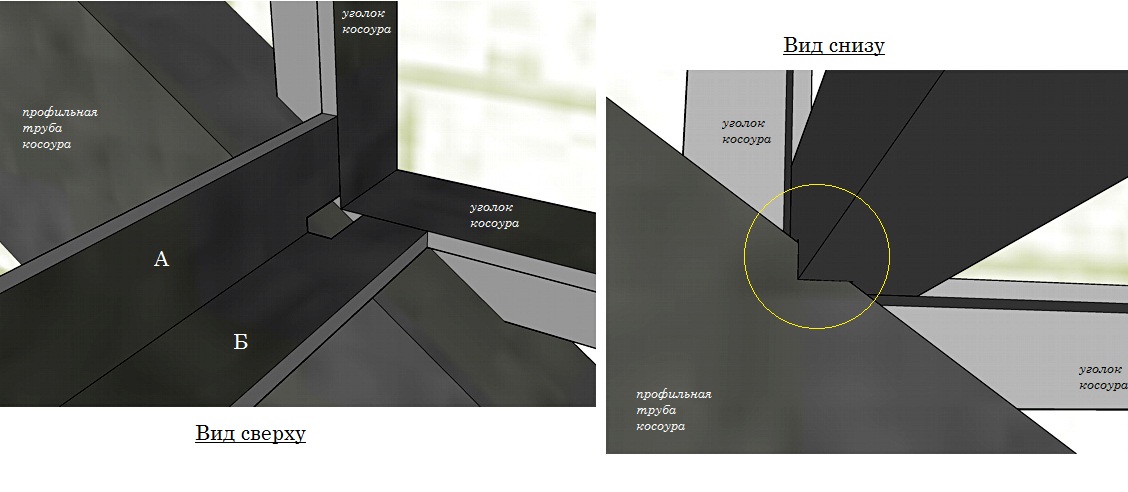

Как видно на рисунке (вид снизу), если не сделать такой вырез, то уголок упрется в профильную трубу косоура и мы не сможем закрепить перемычку к уголкам косоура, как показано на рисунке (вид сверху). Поэтому мы делаем вырез длиной 20 мм и крепим перемычку полкой уголка (А) к вертикальной полке уголка косоура, а полку уголка (Б) крепим к горизонтальной полке уголка косоура. Обращаю внимание, что все сварочные швы желательно делать с внутренней стороны лестницы, чтобы они в дальнейшем не мешали установке ступеней.

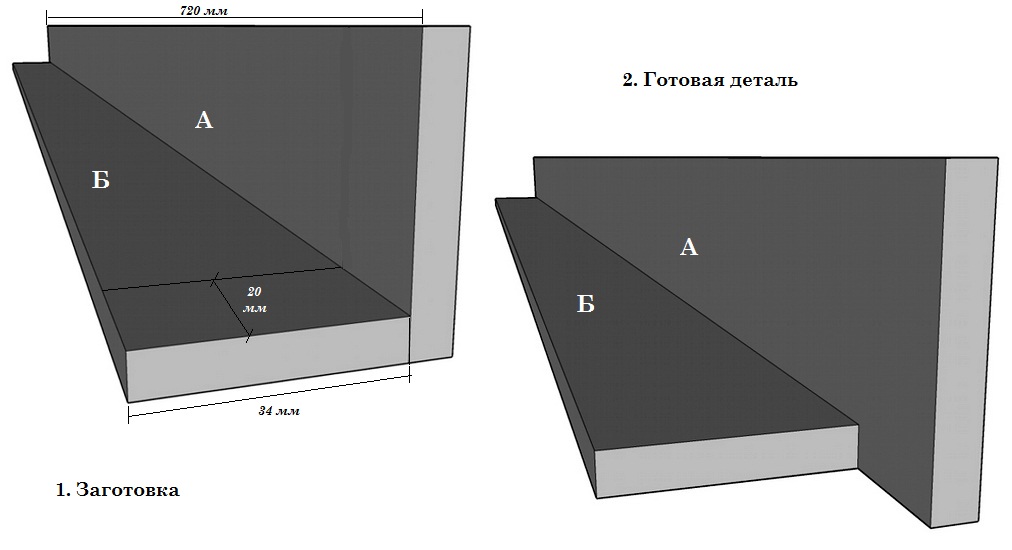

Перемычка (Г) устанавливается снизу лестничного марша и служит опорой для подступенка (наружная сторона полки А), полка уголка (Б) не выполняет никаких функций. Для установки перемычки (Г) между уголками необходимо срезать полку (Б) с двух сторон, длина среза составляет 20 мм, как показано на рисунке (заготовка):

Крепление опорных перемычек к косоурам

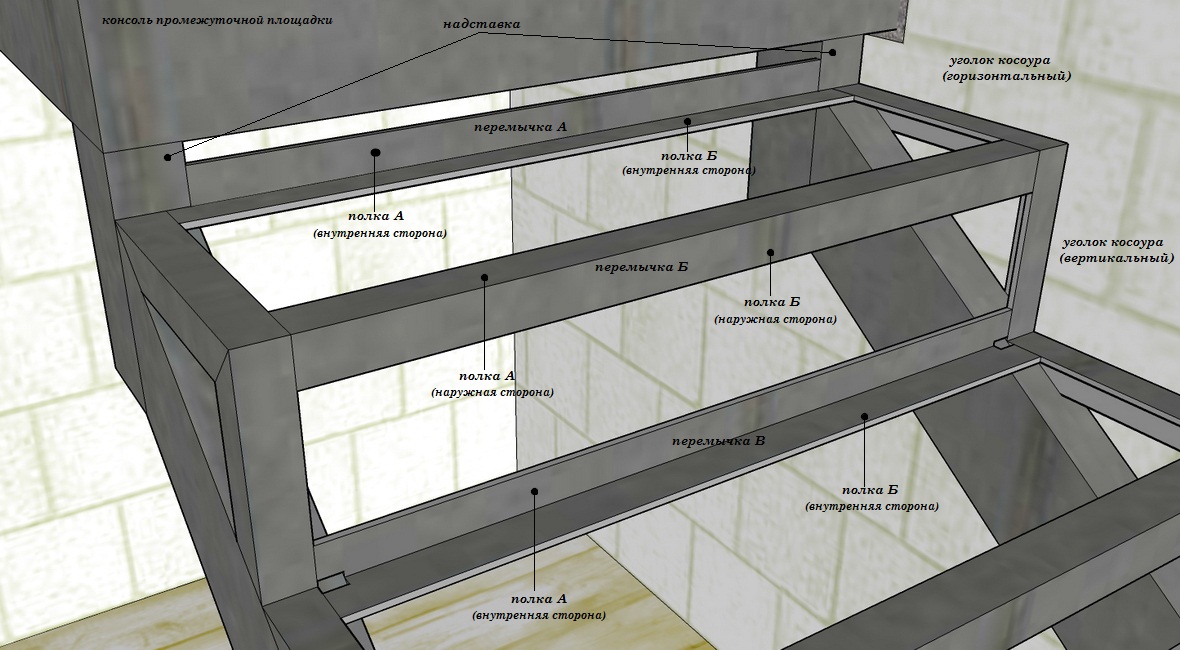

На рисунке 8 показан пример крепления перемычек к косоурам нижнего лестничного марша. Как можно видеть во всех случаях осуществляем торцевое соединение, поэтому при нарезке заготовок стоит обратить на это внимание и сделать торцы перемычек максимально ровными.

  • Перемычка А полкой (А) крепится к надставкам промежуточной площадки, а полка (Б) крепится к полке горизонтального уголка косоура.
  • Перемычка Б полкой (А) крепится к полке горизонтального уголка косоура, а полка (Б) крепится к полке вертикального уголка косоура.
  • Перемычка В полкой (А) крепится к полке вертикального уголка косоура, а полкой (Б) к полке горизонтального уголка косоура.

Принцип расположения уголков, из которых мы с вами сделали перемычки виден на рисунке - полки уголка при установке перемычки Б к лицевой стороне лестницы расположены наружной стороной, а у перемычки А и В наоборот, внутренней стороной полок.

  • Перемычка Г полкой (А) крепится к полке вертикального уголка косоура, а полкой (Б) к профильной трубе косоура:

Такой вариант расположения уголков, из которых сделаны перемычки, обеспечивает нам удобство монтажа ступеней и подступенков.
