Строительство бани своими руками. Выбор печи для бани

В этой и следующих статьях я хочу рассмотреть вопрос выбора, устройства и установки печи-каменки для обогрева бани и парного помещения. Какую печь выбрать кирпичную или металлическую?

Печь в бане – это практически самая ключевая «фигура». От того какая будет печка, зависит тепло в бане, комфорт в парном помещении. Однозначно сказать, что кирпичная печь лучше, чем металлическая, или наоборот, нельзя. Эти два варианта печек имеют свое назначение, свои преимущества и свои недостатки.

Введение

Прежде чем сделать выбор в пользу одного из вариантов печи, нужно ответить на следующие вопросы:

  • какую парную вы хотите – ту где «сухой» пар или нет;
  • какой объем помывочного отделения и парной;
  • сравнить стоимость всех вариантов печей;
  • сколько человек будет мыться в бане «в банный» день (один день, два дня или больше);
  • как быстро вам нужно протопить баню до нужной температуры, оптимальной для помывки и для того, чтобы попариться березовым веничком;
  • обратить внимание на тот факт, сколько места займет выбранная вами печь (кирпичная печь займет больше места, чем металлическая).

На эти и другие вопросы нужно обязательно ответить для себя, чтобы сделать выбор в пользу одного из вариантов печей. И так, давайте вначале рассмотри оба варианта печей – из кирпича и листовой стали, а так же познакомимся непосредственно с каменками их устройством и назначением.

Печь-каменка для бани

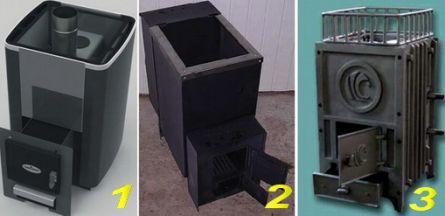

Три варианта печи-каменки для бани из листовой стали и чугуна

1-металлическая печка-каменка заводского изготовления,

2-металлическая печка-каменка собственного изготовления,

3- чугунная печка-каменка.

Металлическая печь-каменка – это печь, которая имеет небольшую толщину стенок (не более 5-10 мм). В основном это металлические печки (на фото выше, обозначение:1 и 2) или чугунные (обозначение:3), с одинарными или двойными стенками, выполненными из листовой стали толщиной от 3 до 5 мм. Печки-каменки, сделанные из листовой стали в основном работают по принципу постоянного горения топлива иными словами – это печки постоянного действия.

Металлические печки-каменки постоянного действия могут работать на жидком или на твердом топливе, так же и от электричества. В печках постоянного действия заводского изготовления так же встречается применение такого вида топлива, как природный газ.

Печи-каменки заводского изготовления, работающие на жидком топливе, газе и от электричества снабжены автоматикой системой контроля температуры горения топлива, что позволяет оптимально и рационально использовать топливо и электроэнергию. Температура сгорания топлива в печах-каменках постоянного действия не более 350-500ºС, поэтому оптимальный для обогрева объем помещений печками-каменками постоянного действия не более 20-30 м³.

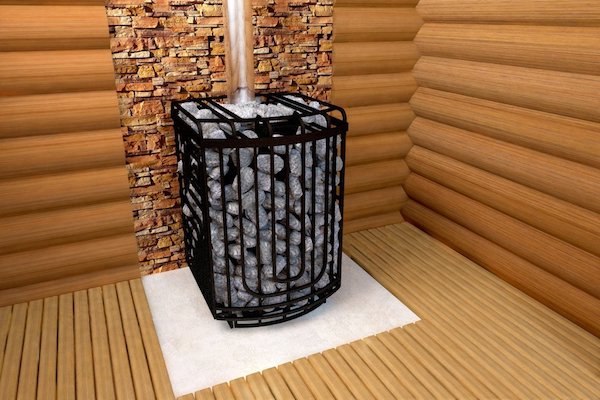

Печь-каменка открытого типа для бани

Каменки в металлических печках постоянного действия в большинстве случаев делают открытого типа (фото 3). Пример такой печки с открытой каменкой вы можете видеть на фото 2, каменка открытого типа – это когда камни расположены с наружи, а не внутри печки и прогреваются за счет нагрева стен печки и дымоходной трубы. Для достижения наибольшего эффекта нагрева камней, каменка должна быть расположена таким образом, чтобы камни прогревались за счет боковых стен печки и верхней плиты. Но такой вариант устройства каменки возможен не во всех банях из-за специфики планировки банных помещений и их площади.

Имея такую каменку пар расходится по всему помещению парной, для того чтобы избежать резкого повышения температуры не рекомендуется выливать на раскаленные камни большое количество воды, оптимально разовая заливка не более одного ковшика объемом 0,7 литра.

Периодичность заливки воды на камни зависит от следующих факторов:

  • объем парного помещения;
  • теплоизоляция парной (при качественной теплоизоляции парного помещения температура 70-80 ºС в среднем держится около 20-25 минут);
  • объем камней в каменке и их градация.

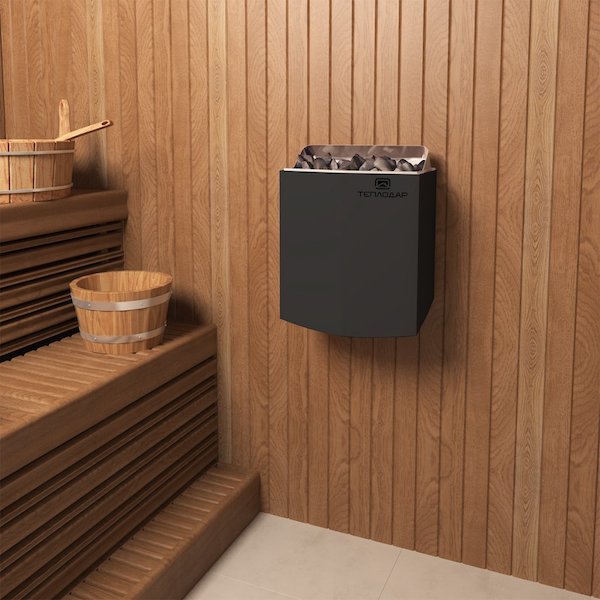

Электрическая печь-каменка открытого типа и заводского производства для бани

Для получения «сухого» пара в банях устанавливают в основном электрические печки-каменки заводского изготовления (фото выше). При эксплуатации электрических печей, камни в каменки прогреваются за счет электронагревателей (тэн) и на камни воду лить категорически запрещается. Прогреваясь, камни отдают большее количество тепла, повышая температуру в парном помещении до 90 ºС и более, при этом воздух в парной остается сухим. Но такой вариант печки-каменки предназначен скорее для саун, нежели для полноценной русской бани.

Примечание: Конечно, металлическую печь постоянного действия можно эксплуатировать в банях, где объем помещения превышает указанное ограничение, но тогда расход топлива значительно увеличивается и сокращается эксплуатационный ресурс печи. В основном для отопления бань по объему, превышающему 30м³, выбирают вариант самодельных металлических печек-каменок постоянного действия работающих на твердом топливе, в основном это дрова.

Кирпичная печь-каменка – это печь, с толстыми стенами. Толщина стен в районе топки – в кирпич (используется огнеупорный, жаростойкий кирпич), толщина остальных стенок печки в ½ и ¼ кирпича (используется красный, обожженный кирпич). Такие печи-каменки топят дровами, торфом в исключительных случаях каменным или древесным углем.

Кирпичные печки-каменки работают в основном по следующему принципу:

  • кирпичная печь-каменка растапливается за 3-5 часов до начала помывки в бане;
  • после того, как печь прогрета до оптимальной температуры, топливу дают полностью прогореть и только после этого приступают к банным процедурам.

Из-за такого принципа работы, этот тип печек относится к печам периодического действия. Температура сгорания топлива в кирпичных печках достигает более 600-800ºС, что позволяет эксплуатацию такого варианта печи в помещения с объемом более 30 м³. Но кирпичные печки-каменки могут быть не только периодического действия, но еще и постоянного, как и металлические печки-каменки. Различие принципа работы кирпичных печек-каменок заключается в устройстве каменки.

Каменки в кирпичных печках в основном делают закрытого типа. Это позволяет удерживать температуру в парном помещении более длительное время, чем в варианте с открытой каменкой:

  • из-за наибольшего количества камней в каменке;
  • кирпичная стена печки дольше держит тепло в отличии от печки со станками из листовой стали.

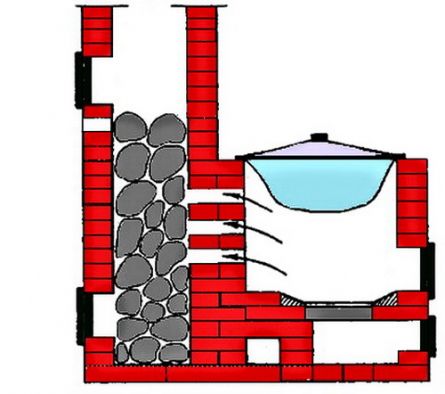

Схема устройства кирпичной печки-каменки закрытого типа периодического действия

В кирпичной печке-каменке периодического действия, продукты сгорания (дым) проходят через уложенные камни в каменке, на рисунке направление выхода дыма показано стрелками. При этом температура нагрева камней в нижней части каменки может достигать 800ºС, а на уровне потолочного перекрытия - 600ºС. Но такой вариант устройства каменки позволяет париться только после полного сгорания топлива в топке печки, чтобы избежать отравления угарным газом.

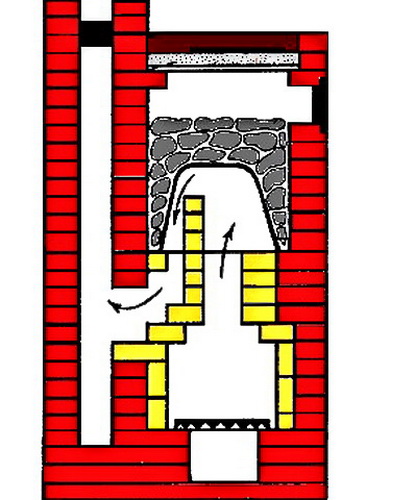

Схема устройства кирпичной печки-каменки закрытого типа постоянного действия

В кирпичной печке-каменке постоянного действия, камни прогреваются в специальной камере, не за счет проходящего между ними дыма, а за счет нагрева камеры посредством огня от сгораемого топлива и достигают температуры 450-550 ºС (смотреть рисунок выше). Но такой вариант устройства кирпичной печки-каменки, более трудоемок, по сравнению с устройством кирпичной печки-каменки периодического действия, но банные процедуры можно осуществлять и во время работы печки, как и в варианте с металлической печкой-каменкой постоянного действия.

Преимущества и недостатки металлических и кирпичных печек-каменок

Чтобы лучше понять, какую печь все-таки выбрать, давайте рассмотрим основные преимущества и недостатки печей по типу действия и устройства – кирпичная печь-каменка (постоянного или периодического действия) и металлическая печь-каменка (постоянного действия).

Преимущества кирпичной печки-каменки:

  • долго держит тепло (камни сохраняют оптимальную температуру, после того, как печь не топиться еще в течение 6-9часов, это зависит от размера каменки, объема и градации камней, от температуры, до которой была протоплена печь);
  • пожаробезопасна по сравнению с металлической печкой;
  • обогрев большей площади в отличие от металлической печки;
  • на второй день в бане сохраняется температура до +20ºС(!), что позволяет хозяйке выполнить работу по стирке белья*.

Недостатки:

  • время топки кирпичной печки может составлять от 3 до 5 часов, пока она не начнет полноценно прогревать воздух в бане (это зависит от толщины стен печки, от температуры воздуха снаружи бани и т.д.);
  • кирпичная печь занимает больше места в бане, в отличие от металлической печки;
  • высокая трудоемкость устройства кирпичной печки, а так же не имя навыков каменщика, вариант самостоятельной кладки печки полностью исключен, значит придется нанимать профессионала, что повлечет дополнительные денежные затраты на строительство бани;
  • из-за тяжести конструкции кирпичной печки требуется делать более заглубленный фундамент, что так же приводит к удорожанию стоимости строительства бани;
  • осуществление банных процедур желательно после полного сгорания топлива, чтобы избежать отравления угарным газом.

* - в современном обществе практически в 100% случаев такой вариант стирки белья уже не практикуется, так что этот пункт преимущества кирпичной печки перед металлической печкой уже утратил свою актуальность. Почему? А вы спросите себя, зачем мне нужно, чтобы печь в бане сохраняла тепло еще и на второй день, если не предусматривается использование бани? Если найдете аргумент в пользу этого пункта, значит вам нужно устраивать именно такую печь, я к примеру, не нашел для себя аргумента в пользу этого преимущества кирпичной печки.

Преимущества металлической печки-каменки:

  • быстро прогревает помещение (в течение 1,5-2 часов);
  • занимает меньшую площадь в бане;
  • конструкция металлической печки имеет меньший вес в отличие от кирпичной печки, что позволяет выполнить облегченный фундамент для такой печи (такой вариант фундамента описан в одной из моих предыдущих статей), а это значит, что на этом можно сократить расходную часть на строительство бани;
  • устройство металлической печки (если вы ее решили сделать сами, закупили материал и наняли сварщика) имеет небольшую трудоемкость, в отличие от устройства кирпичной печки;
  • возможность осуществления банных процедур во время топки печки.

Недостатки:

  • из-за того, что металлические печки имеют тонкие стены, в отличие от кирпичных печей, то такие печки быстро остывают, и требуется поддерживать огонь в топочном отделении в процессе помывки в бане;
  • металлические печки имеют степень пожаробезопасности ниже, по сравнению с кирпичными печками, что требует проводить в бане дополнительную защиту стен и потолка от воздействия высокой температуры от топливника металлической печи, который может раскаляться до высокой температуры из-за тонких стен печки;
  • небольшой объем обогрева помещений по сравнению с кирпичной печкой периодического действия (зависит от размеров печки);
  • из-за тонких стен печки существует вероятность «теплового удара», для этого в большинстве случаев в металлических печках устраивают двойные стены с воздушной подушкой.

И так, из вышеприведенного сравнения печек-каменок можно сделать следующий вывод: сравненные печки-каменки как кирпичные, так и металлические имею не только отличные друг от друга преимущества и недостатки, но и схожие. Значит, следует совместить преимущества обоих вариантов печек-каменок и найти оптимальный вариант печки-каменки для бани, описание практического строительства которой, я привожу в цикле статей о строительстве бани.

Самодельная металлическая печка-каменка

В этом варианте бани, будет установлена металлическая печь постоянного действия с каменкой открытого типа с боковым размещением. Установка печки-каменки по предложенному варианту, позволит отапливать предбанник, помывочное отделение, а так же, будет прогревать парилку посредством пара, если бы, к примеру, в этой бане была установлена кирпичная печь-каменка.


Металлическая печь-каменка для бани своими руками

А – горячая вода (подача)

Б – холодная вода (вход)

В – дымоход

Г – топка

Д – зольник-поддувало

Е – каменка

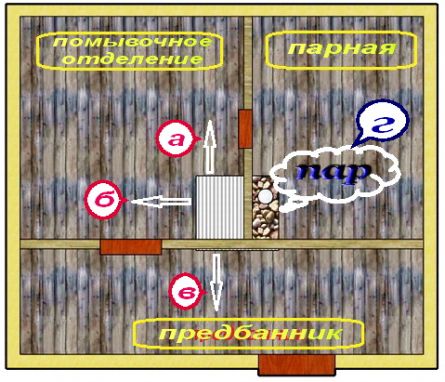

Схема работы самодельной металлической печи-каменки

а, б, в – направление теплового излучения от печки, г – обогрев парной за счет пара

И так, какие же схожие конструктивные особенности имеет предложенная мной металлическая печь-каменка с кирпичной печкой-каменкой:

  1. Печь-каменка может отапливать одновременно предбанник и помывочное отделение, за счет увеличения топки печи и возможности ее установки таким образом, что передняя часть печки с топкой и зольником находится в предбаннике, а левая сторона печки и верхняя часть находятся в помывочном отделении (рис. выше).
  2. Расположенная с боку каменка, находящаяся полностью в парном помещении, обеспечит прогрев парной только паром, как и положено в русской бане (рис.выше).
  3. С такой печкой-каменкой баня будет прогреваться не более двух часов при температуре воздуха в среднем -20ºС, за счет тонких стен печки. Но чтобы не было «теплового удара» и тепло во время топки печки расходилось как можно более равномерно, прогревая воздух в помывочном отделении, то в топке печки предусмотрены двойные стенки с воздушной подушкой с задней стенкой топки и одной боковой со стороны помывочного отделения.
  4. Чтобы камни в каменке прогревались быстрее, дымоход сделан с прохождением вытяжной трубы через каменку (рис.выше, литера В).
  5. Для экономии места и топлива нагрев воды в печке осуществляется посредством прохождения воды через коллектор расположенный внутри топки (рис.выше, литеры А и Б).

Материалы и комплектующие необходимые для самостоятельного изготовления печки-каменки

В этом разделе я хочу обратить ваше внимание на то, какие материалы используются для изготовления предложенного варианта печки-каменки и некоторые моменты при самостоятельном устройстве данной печки.

Вместо самодельной печки, если нет возможности самостоятельного изготовления, можно подобрать в магазине готовую печь, параметры которой оптимально подходят для объема отапливаемого помещения. Почему я обращаю внимание на то, что не каждый сможет самостоятельно изготовить металлическую печку? В ответе на этот вопрос можно обозначит две основные причины:

  • нужно иметь навыки выполнения сварочных работ (при этом у вас должен быть свой электросварочный аппарат (газосварка, желательно));
  • нужно иметь навыки работы с металлом (жестяные работы).

Эти и некоторые другие навыки, влияют на качественное изготовление печки-каменки, от этого зависит то, насколько качественно ваша баня будет прогреваться. Отсюда как следствие выходит то, к чему мы с вами стремимся в обустройстве бани – это комфорт принятия банных процедур (помывка и самый главный момент банных процедур – это парная в бане).

Так что, если вы не обладаете такими навыками, перечисленными выше, или обладаете, но не уверены что у вас получится качественное выполнение работы, то рекомендую обратиться к профессионалу, который сделает вам металлическую печку-каменку по вашим чертежным размерам и конструктивным пожеланиям.

Если вы все же желаете сделать печку самостоятельно по предложенному варианту, то нужно знать какие основные материалы потребуются для ее изготовления:

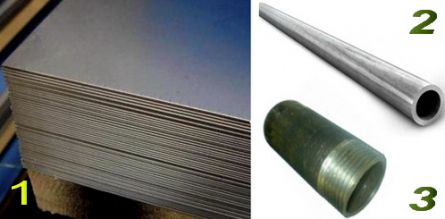

Материалы для изготовления печи-каменки своими руками (стальные листы, трубы, сгоны)

1 - листовой металл для изготовления каркаса печки (толщина не менее 3 и 5 мм), для изготовления зольника-поддона (толщиной не менее 0,5 мм),

2 - труба ГОСТ 3262-75 26,8х2,5 (3/4″) для устройства нагревателя воды,

3 - два сгона с односторонней резьбой (3/4″),

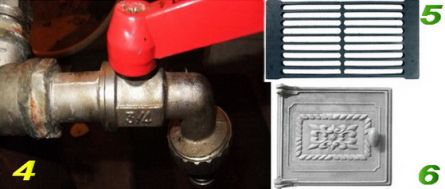

Материалы для изготовления печи-каменки своими руками (кран, колосниковая решетка, дверца топленника)

4 - кран 3/4″ для спуска воды из водонагревателя в печке и две соединительные муфты,

5 - колосниковая решетка НТТ 3 В 210х405 мм,

6 - дверца топливника чугунная ДТ-4 270х295 мм,

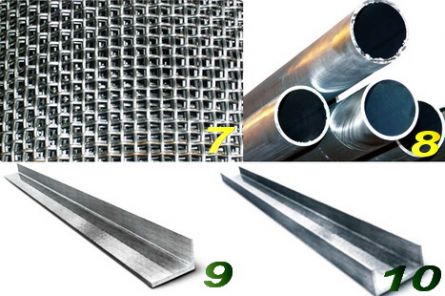

Материалы для изготовления печи-каменки своими руками (сетка, труба, уголок,швеллер)

7 - сетка для устройства стенки каменки,

8 - труба для устройства патрубка сэндвич - трубы,

9 - уголок для устройства каркаса каменки,

10 - швеллер для устройства подкладки для кирпичной кладки при устройстве перегородок между банными помещениями,

11 - для ножек-подставок печки можно использовать обрезки труб, швеллера или уголка.

Теперь давайте кратко рассмотрим с вами, уважаемые читатели, основные элементы печки-каменки, их назначение и некоторые вопросы, связанные с эксплуатацией печки-каменки.

Основные элементы печки - каменки

Топка

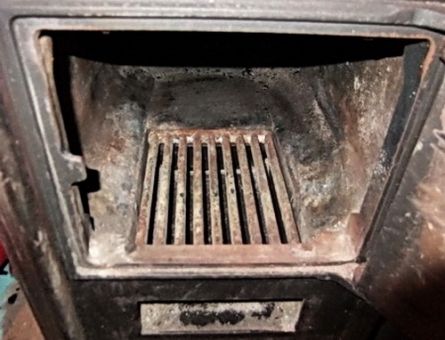

Топочное отделение у печки-каменки для бани

Топка в печки предназначена для закладки в нее топлива (в описываемом варианте – дрова). Длина топки составляет 80 см:

  • 25 см отводится под установку коллектора для нагрева воды;
  • 55 см рабочая часть топки (сгорание топлива).

Примечание: Почему 55 см? Такая длина топки взята из расчета стандартной длины дров, которая равна 50 см±5см.

Ширина топки равна 40 см, высота 35 см. Такой объем топки позволяет осуществлять загрузку 7-9 поленьев одновременно, что позволяет прогревать описываемую баню за сравнительно короткое время (при температуре ниже нуля за1-2 часа и за 25-40 минут при положительной температуре).


Деревянные поленья для топки бани своими руками

Если в топку покупной печки схожей конструкции вы положите около четырех-пяти поленьев (в большинстве случаев стандартные поленья длиной 50 см не входят в топки покупных печей), то в такую топку, как уже говорилось ранее, входит до 8 поленьев стандартной длины 40-50 см. При этом увеличивается теплоотдача печки с 450-500ºС, до 700 ºС, практически как в кирпичной печке.

Зольник (поддувало)

Зольник-поддувало выполняет две функции:

  •  сбор продуктов сгорания твердого топлива по средствам зольника (золы, смотреть рисунок ниже);


Зольник с поддоном

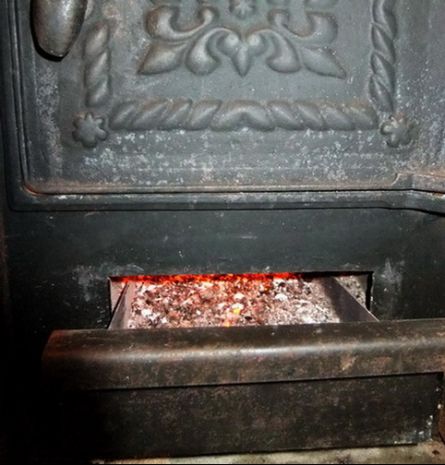

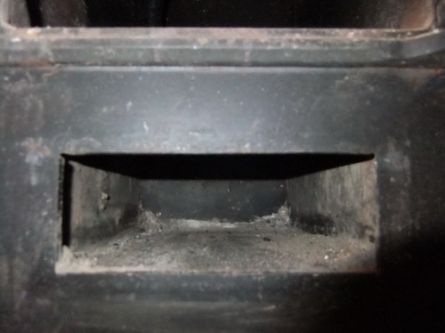

Поддувало для печи-каменки

  •  поддувало позволяет осуществлять приток воздуха под дрова, загруженные в топку. Поддув, осуществляется через колосниковую решетку.

С помощью поддона для золы, который выполняет функцию задвижки поддувала, возможно, регулирование прохода воздуха под дрова.

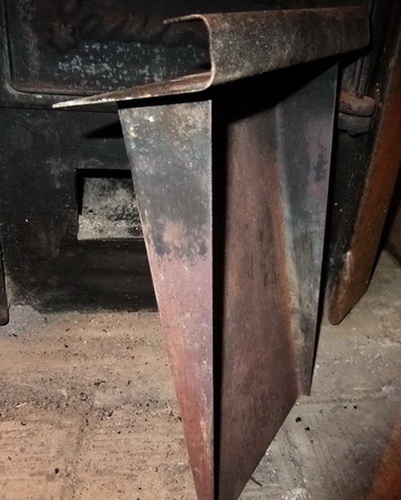

Поддон для золы в печи-каменке

Если требуется интенсивное сгорание дров, для наиболее быстрого прогрева бани, то поддон можно выдвинуть на четверть его длины.

Для планомерного сгорания дров, поддон выдвигается на четверть длины только во время растапливания печки. После того, как топка очищается от дыма, который образуется при начале горения дров и начинает интенсивное горение дров, поддон необходимо задвинуть до упора.

Водонагреватель

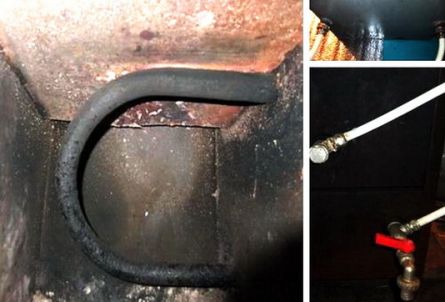

Коллектор для нагрева воды в печи

Нагрев воды с помощью коллектора, исполненного в виде трубы, как вы можете видеть на фото, позволяет осуществлять более быстрый нагрев воды и экономить топливо.

Примечание: После того, как закончена помывка в бане, необходимо слить остатки воды из резервуара и оставить кран для слива воды в положении «открыто», это позволит избежать замерзания воды в коллекторе и его выхода из эксплуатации.

Дымоход

Дымоход выполняет функцию отвода из печки продуктов сгорания топлива (дыма). На устройство дымохода необходимо обратить особое внимание, так как от качества исполнения дымохода зависит нагрев печки, расход топлива и пожаробезопасность бани.

Для устройства дымохода потребуются следующие элементы:

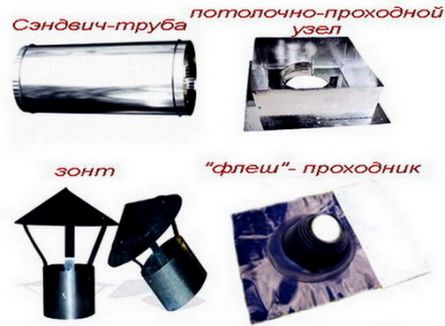

Элементы для устройства дымохода в бане своими руками

 1 - сендвич-труба, 2 - потолочно-проходной узел, 3 - зонт, 4 - «флеш»-проход через кровлю.

На что особенно нужно обратить внимание при закупке узлов для устройства дымохода, если конечно вы не пожелаете сделать дымоход из кирпича. Как может показаться на первый взгляд, особенно человеку, который впервые столкнулся с устройством дымохода с использованием сэндвич - труб, что такие трубы обладают достаточной пожаробезопасностью из-за их конструктивной особенности – основная дымоотводная труба диаметром 100 мм, после идет проставка из несгораемого, теплоизоляционного материала и наружная труба диаметром 200 мм.

Полагаясь на это, многие делают серьезную ошибку, экономя денежные средства не приобретая потолочно - проходной узел. Что может произойти из-за того, что вы сэкономили примерно 50$? Может произойти непоправимое – возгорание деревянного потолочного перекрытия.

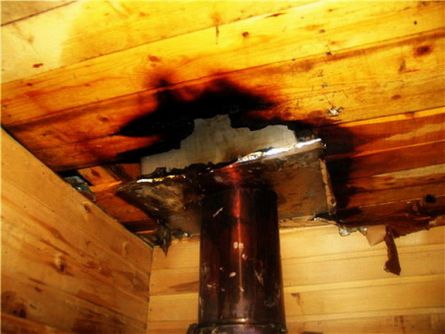

Ошибка установки дымохода в бане своими руками

Как вы можете видеть на фото, в деревянном потолке место прохода дымохода было оборудовано с нарушением норм пожаробезопасности, самая главная ошибка заключается в том, что не установлен потолочно - проходной узел и древесина вплотную соприкасалась с сэндвич – трубой и железным листом.

И еще, между листом железа, который как, казалось бы, может заменить потолочно – проходной узел, и досками потолочного щита нет несгораемой прокладки. Все эти нарушения норм пожаробезопасности при устройстве дымоходов проходящих через деревянные перекрытия и послужили причиной возгорания потолка.

Более подробно об установке металлической печки-каменки в бане и об устройстве дымохода мы поговорим с вами в следующей статье, в которой так же коротко рассмотрим с вами уважаемые читатели этапы самостоятельного изготовления вышеописанной печки-каменки.
