Расчет стропил

Вопрос задал:

Прошу помощи с расчетом стропильной системы для крыши следующих параметров:

Очаков, Николаевская область.
Металлочерепица, свесы 50 см.
Площадь основания 818х525 см (конек 525 см).
Крыша двускатная с прямыми скатами.  Высота конька 120 см.
По внутреннему периметру стен залит армопояс и проармирован в 2 прутка арматуры 8 мм, перевязка каждые 50 см:
- по газобетону 200х100h
- по кирпичу 250х100h
на отметке 340 см стены 818 см (посередине между дверью и окном и как раз посередине между балок перекрытия) установлен на ребро швеллер 14. Арматура в армопоясе приварена к нему.

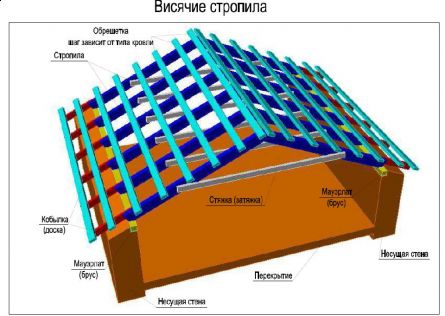

Опирание стропил происходит только на стены 525 см. Схема предполагается такая:

Прошу рассчитать стропила, стяжки, мауэрлат, шаг установки.
Мауэрлат достаточно установить только по стенам 525 см или нужно его класть по всему периметру?
Мауэрлат крепить к армопоясу анкерами? Какой диаметр и длина анкера необходимы.
В коньке как отдельные стропильные ноги соединяются между собой - доской обрешетки?

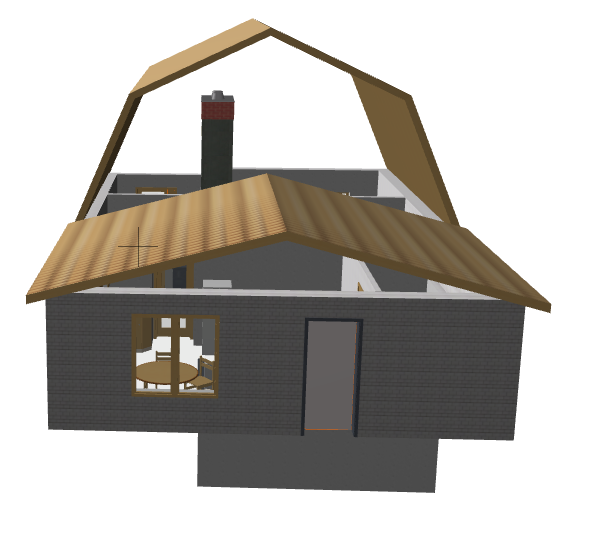

Прикрепляю план дома. Мы перекрываем пристройку. Если что то забыл указать, то весь конструктив дома можно увидеть в моих предыдущих вопросах.

Достройка дома

Деформац шов между пристройкой и домом

Деревянные перекрытия 6м

Комментарии

  • valera 2 года назад

    Здравствуйте!

    Сварог будет отвечать, скорее всего, сегодня.

    ответить
  • Svarog 2 года назад

    Здравствуйте. У вас в каждом вопросе размеры немного скачут :). Возьму те, которые вы выше написали.

    По стропилам у вас выходит следующее. Так как нагрузки от снега у вас небольшие, проходят стропила 50х150 с шагом не более 700мм. Затяжку можно взять 50х100мм. Это все с учетом того, что распор воспримут стены. В месте примыкания к более высокой крыше у вас может образовываться снеговой мешок. Там желательно метра на 2 от стены установить спаренные стропила или чаще, чем по остальной крыше. Или следить, чтобы снег не копился.

    Мауэрлат можно взять 150х150мм. Достаточно укладывать его только по стенам, на которые опираются стропила. Крепить лучше к армопоясу, но если его толщина больше 100мм. Если тоньше, то буриться надо будет глубже в стену. Помимо этого каждую вторую стропилу надо будет притянуть скрутками из проволоки диаметром 3-4мм к стене (ерш вбивается ближе к полу в кладку). Или к перекрытиям, когда они тяжелые.

    Обычно для крепления мауэрлата используют стальные анкера диаметром 12-16мм, заложенными в армопояс. Сейчас можно использовать анкера распорные. Анкера ставятся или напротив каждой стропилы (12) или через стропилу (16). если через стропилу, то надо в разбег со скрутками. Так много их ставится из-за того, что у вас нет упора для мауэрлата. Раньше в кладке делали нишу, куда ставился мауэрлат. Сейчас просто льют ровный армопояс, упирать его некуда.
