Баня своими руками. Устройство потолка в бане

В этой части мы рассмотрим устройство потолка в бане. Какое потолочное перекрытие выбрать, как правильно сделать потолок в деревянной бане? Эти и другие вопросы связанные со строительством потолка в бане своими руками будут изложены в этой статье.

Виды потолочных перекрытий для бани

Существует три основных вида потолков для бани – подшивной, настильный и панельный потолок.

1. Подшивной потолок.


Рис.1 Подшивной потолок.

Подшивной потолок получается в результате обшивки уложенных потолочных балок (А) обрезной или шпунтованной доской (Б) толщиной 30,40 мм. По полученному щиту из досок укладывается пароизоляция (В), потом утеплитель (Г) – это могут быть древесные опилки или стружка, минеральная вата, керамзит ит.п. Со стороны чердачного помещения на утеплитель, укладывается гидроизоляционный материал (Д) и после потолок обшивается досками (Е) – это могут быть как обрезные, так и необрезные доски.

2. Настильный потолок.

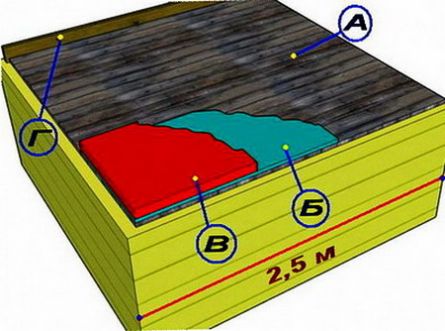

Рис.2 Потолок настильный

Настильный потолок в бане получается в результате настила досок (А) на стены бани, при этом ширина пролета между стенами бани не рекомендуется более чем 2,5 метра и применением досок толщиной менее 50 мм. Поверх щита настилается слой пароизоляции (Б) и минераловатный утеплитель (В). Сыпучий утеплитель для такого вида потолочного перекрытия требует дополнительного устройства оградительных бортиков (Г) по всему периметру чердачного помещения.

3. Панельный потолок.

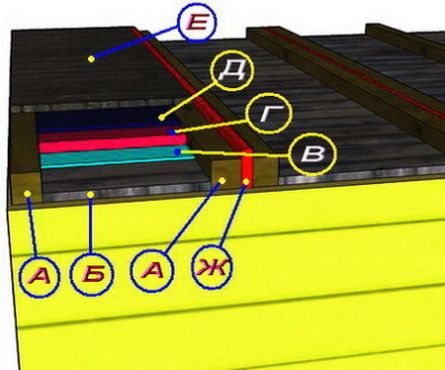

Рис.3 Панельный потолок

Панельный потолок – это потолок собранный из заранее сделанных щитов. Щит состоит из двух несущих брусков (А), внутренней обшивки (потолка – Б), пароизоляции (В), теплоизоляции (Г), гидроизоляции (Д), внешнего трапа (со стороны чердачного помещения- Е).

В качестве утеплителя при устройстве щитов желательно использовать минераловатный или стекловатный утеплитель, что облегчает вес щита и улучшает его теплосберегающие свойства при толщине слоя утеплителя не более 10 см.
Между щитов укладывается уплотнитель (Ж), чтобы исключить потерю тепла между стыками щитов. Уплотнитель должен быть влагонепроницаемым и теплосберегающим, в качестве уплотнителя между щитами можно укладывать двусторонний фольгированный утеплитель или, к примеру, войлок с прокладкой из фольги или полиэтиленовой пленки.
Если каркас щитов сделан из брусков сечением не менее чем 50х100 мм, то такие щиты можно укладывать без потолочных балок, так как эти щиты, за счет прочного каркаса могут укладываться в бане в качестве потолочного перекрытия без вспомогательных опор (балок потолочного перекрытия).

Выбор потолочного перекрытия для своей бани

Подшивной потолок прочнее, чем настильный потолок и может устраиваться в банях размером больше чем 2,5 м пролёта по длине укладки досок, такой вид потолочного перекрытия менее трудоемок при устройстве в отличие от устройства панельного потолка. Такое потолочное перекрытие позволяет устраивать чердачное помещение с возможность передвижения, по потолочному перекрытию не боясь нарушить тепло-гидроизоляционные слои потолка, так как тепло-гидроизоляционные слои защищены настилом из досок со стороны чердачного помещения.

Настильный потолок в основном устраивается в небольших по размеру банях, где ширина пролета между стенами не превышает более 2,5 м, как уже говорилось выше в описании настильного потолка или же такой вид потолка устраивается в банях имеющих капитальный простенок (не щитовая перегородка), который имеет основание, как и основные стены бани.

Этот вид потолочного перекрытия целесообразно устраивать в банях, не имеющих чердачного помещения, так как такой потолок не имеет достаточной опорной жесткости, и нет настила из досок со стороны чердака, который укрывает теплоизоляционный слой.

В случае если вы, решили устроить в бане такой потолок с чердачным помещением и используете его, к примеру, для сушки и хранения банных веников, то передвижение по такому потолку крайне не желательно, так как велика вероятность нарушения теплоизоляционного слоя, возникает дополнительная нагрузка на доски при передвижении по ним, что может привести к деформации потолочного щита и качество паро-теплоизоляционных свойств резко снизится.
Панельный потолок выполнить сложнее, подшивной (по трудоемкости выполнения работы при устройстве). Так же устройство панельного потолка требует дополнительного привлечения рабочей силы (один человек не сможет уложить на место потолочные щиты). Так же требуется дополнительная работа по тепло и пароизоляции в местах соединения щитов между собой.
Но панельный потолок, в отличие от настильного и подшивного потолка можно делать из обрезков пиломатериалов (обшивку панелей нижнюю и верхнюю, каркас панели) которые остаются при строительстве, это позволяет сэкономить на затратах денежных средств на закупку пиломатериалов.
Исходя из личного опыта, и сравнения потолочных перекрытий я могу посоветовать, остановить свой выбор на двух видах потолочных перекрытий для своей бани – это подшивной и панельный потолок. Далее в статье речь пойдет об устройстве обоих видов потолочных перекрытий, а какое из них выбрать – это уже вам решать уважаемые читатели.

Устройство подшивного потолка в бане

Для устройства потолка в бане необходимо вагонки (или обрезной доски) толщиной 22 мм – 0,4 м3 или 38 досок вагонки шириной 120 мм.

Примечание: потолочные балки уже установлены (см. Баня своими руками. Крыша бани).

Устройство проема для дымохода

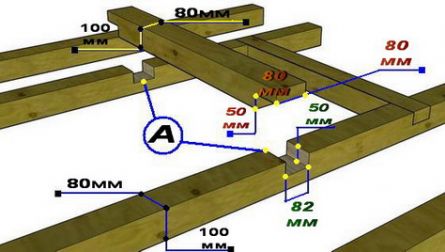

Рис.4 Устройство проема для дымохода

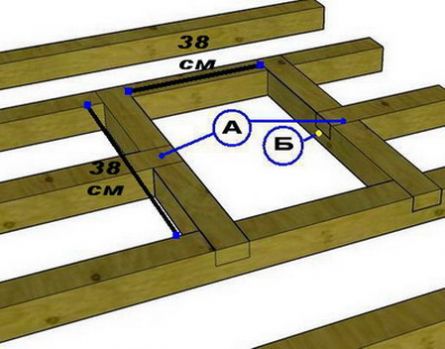

Рис.5 Размер прохода для дымохода

В поперечных брусках (Б) по центру делаете пазы и укладываете центральную балку перекрытия (А). Закрепляете брусья с помощью гвоздей L=100 мм.

Периметр проема под дымоход получается размером 38х38 см (эти размеры взяты под устройство прохода через потолочное перекрытие дымохода из сэндвич трубы наружным диаметром не более 180 мм).

Устройство потолочного щита

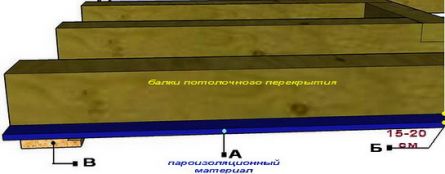

Рис.6 Устройство пароизоляции потолка в бане

После того, как устройство проема под дымоход завершено, приступаете к устройству потолочного щита. Первое, что необходимо - это выполнить устройство пароизоляции (А). Пароизоляцию можно сделать, на пример, из полиэтиленовой пленки (черной или той, которую используют в садово-огородническом хозяйстве при укрывании парников).

Пароизоляционный материал крепится к балкам потолочного перекрытия с помощью строительного степлера, перед этим торцы балок необходимо обработать антисептиком, нанеся два – три слоя покрытия. Пароизоляционный материал должен иметь напуск на стены (Б) по всему периметру не менее 15-20 см, что позволит в дальнейшем выполнить герметичное соединение пароизоляции в местах соединения стен и потолочного щита (В).

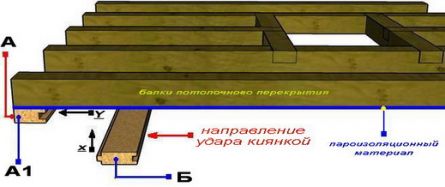

Рис.7 Устройство потолочного щита в бане

Когда пароизоляционный материал закреплен к балкам потолочного перекрытия, приступаете непосредственно к устройству потолочного щита.

Для этого, со стартовой доски (А1) необходимо с помощью рубанка (электрорубанка или на деревообрабатывающем станке) сострогать шип и этим торцом (А), установить доску к стене бани и прикрепить ее к балкам потолочного перекрытия. Доски крепятся гвоздями L=60 мм.
Далее, устанавливаете вторую доску (Б) шипом (Х) в паз стартовой доски (Y), необходимо с помощью киянки подстукать вторую доску для обеспечения плотного соединения досок по принципу паз-шип. По такому же принципу осуществляете дальнейшее устройство потолочного щита. Доски крепятся гвоздями L=60мм.

Утепление подшивного потолка в бане

По завершении работ по устройству потолка приступаете к его утеплению.

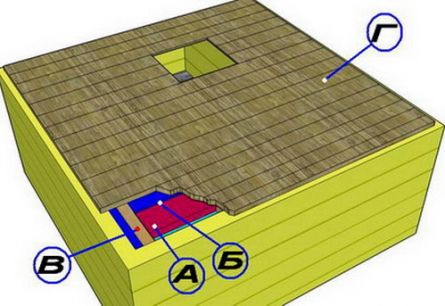

Рис.8 Укладка утеплителя на потолок

На пароизоляцию укладываете утеплитель (А), сверху утеплителя укладываете гидроизоляционный материал (Б), при этом балки потолочного перекрытия укрывать гидроизоляционным материалом не нужно. Когда утеплитель и гидроизоляция уложены, сверху устраиваете настил (Г) из досок (горбыля или обрезных), прикрепляя его к балкам потолочного перекрытия (В) с помощью гвоздей.

Устройство панельного потолка в бане

Устройство потолочного панельного потолка начинается с устройства непосредственно самих панелей. Панели можно укладывать на баню уже готовые, но такую панель из-за ее массы тяжело поднимать наверх бани, так что давайте рассмотрим вариант частичного изготовления панелей вне бани, с последующей досборкой уже уложенных панелей на стены бани.

Устройство панелей

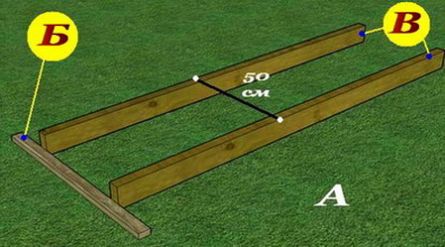

Рис.9 Подготовка к работе. Укладка несущих брусков

Для устройства панелей необходимо выбрать ровную площадку (А) около бани, если нет ровной площадки, то тогда вам нужно выровнять место, где вы будете делать панели.

На поверхность грунта укладываете ровную рейку (Б), которая будет служить упором для устанавливаемых брусков панели (В).
Устанавливаете бруски на расстоянии 50 см друг от друга, расстояние указано от внешних торцов брусков. Для облегчения работы и контроля расстояния между брусками можете сделать шаблоны (3шт), с помощью которых быстро и точно сможете выставлять бруски панелей на нужном расстоянии.

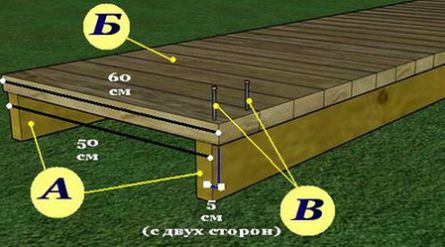

Рис.10 Устройство щита потолочной панели

Сверху брусков (А) крепите доски (Б), длина досок должна быть 60 см, так как необходимо получить выступ досок за торцы брусков по 5 см с каждой стороны, для последующей укладки в промежуток между щитами пароизоляции и утеплителя.

Доски крепите с помощью гвоздей или саморезов (В), по два с каждой стороны (4 штуки на одну доску).

Устройство пароизоляции

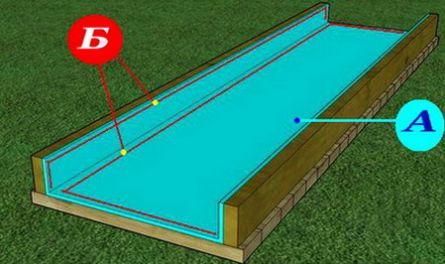

Рис.11 Устройство пароизоляции потолочной панели

Когда все доски прикреплены к брускам, переворачиваете панель досками в низ и крепите к ней пароизоляционный материал (А) с помощью тонких реек или строительного степлера. Примерные места крепления (Б) указаны на рисунке красными линиями.

Установка панелей на стены бани

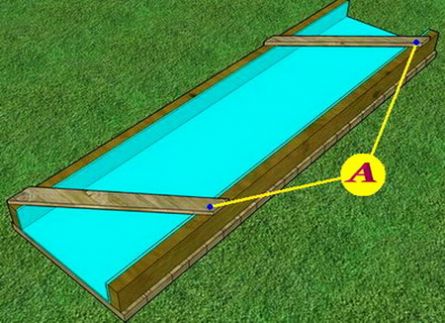

Рис.12 Подготовка панели к перемещению на баню

Для того, чтобы полуготовую панель поднять на баню, необходимо скрепить ее временными укосинами (А), это придаст панели жесткость и при ее перемещении места крепления досок к брускам не будут коробиться и терять жесткость соединения деревнного щита с несущими брусками панели.

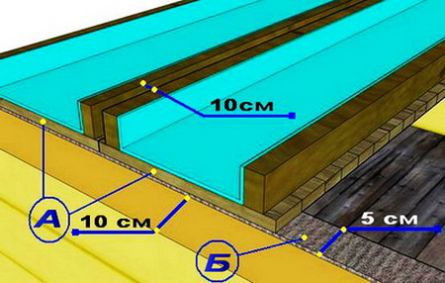

Рис.13 Укладка потолочных панелей на стены бани

Перед тем как укладывать панели (А) на стены бани, необходимо уложить уплотнитель (Б) на поверхность верхнего бруса на то место, куда будут установлены панели. В качестве такого уплотнителя можно использовать джут.

Панель укладывается с напуском на стену по 5 см с каждой стороны, при этом, остается 10 см поверхности бруса которое позволит выполнить установку стропил под необходимым углом, без выполнения запилов, как в самих стропилах, так и в басках и досках обшивки панелей.
Примечание: При устройстве панельного потолочного перекрытия, устройство крыши, как было описано в статье  Баня своими руками. Крыша бани, придется выполнить с некоторыми изменениями. Какие нужно внести изменения в устройство крыши, рассмотрим в конце статьи.

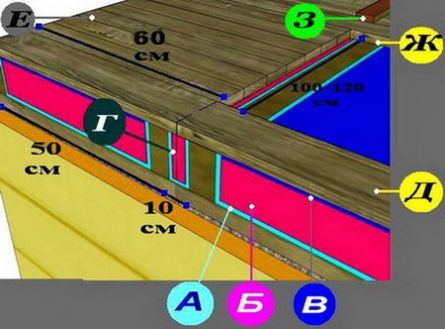

Рис.14 Соединение и закрепление потолочных панелей на бане

Укладка утеплителя

Уложив все панели на баню, приступаете к укладке утеплителя (Б) на пароизоляци (А), сверху утеплителя настилаете гидроизоляционный материал (В) без напуска на несущие бруски панелей.
В места соединения панелей (Г), укладываете пароизоляционный материал и утеплитель. При этом панели между собой не соединяете при помощи стяжек и не крепите их к верхнему брусу сруба – панели соединяете между собой с помощью досок.
Для этого в качестве стартовой доски потребуется цельная доска (Д), по всей ширине уложенных щитов (если ширина щитов получилась 4 м, то длина доски должна быть так же 4 метра). Эту доску крепите к брускам панели с помощью саморезов или шурупов-глухарь. Далее прикрепляете к брускам панели короткие доски (Е), после крепления нескольких досок по длине панели (100-120 см) снова крепите цельную доску (Ж) и т.д. Такое устройство верхнего щита панели обеспечит надежное соединения панелей друг с другом.
Стыки обшивки панелей закрываете с помощью накладной доски (З).

Особенности устройства крыши бани с панельным потолком

Теперь рассмотрим, какие конструктивные изменения желательно внести в процесс устройства крыши бани с панельным потолком. Что важно при устройстве крыши в бане? Важен свободный доступ к потолочному перекрытию для его ремонта, чтобы стропильные ноги конструкции крыши не мешали этому процессу.
Способ устройства крыши описанный ранее в статье Строительство бани своими руками. Крыша бани под подшивной потолок, в этом случае не очень удобен. Так как основание стропильной фермы будет мешать при укладке панелей, потребуется дополнительная паро- гидроизоляционная работа по изоляции основания стропильной фермы от паров которые неизбежны при эксплуатации бани. А это означает что когда придет время ремонта потолочного перекрытия, то потребуется и ремонт стропильных ферм с заменой основания, а это лишние денежные затраты на закупку новых пиломатериалов. Так что будет лучше, если вы, решив сделать панельный потолок в своей бане, сразу внесете корректировку в конструкцию крыши.
Для этого вам нужно выполнить следующее:

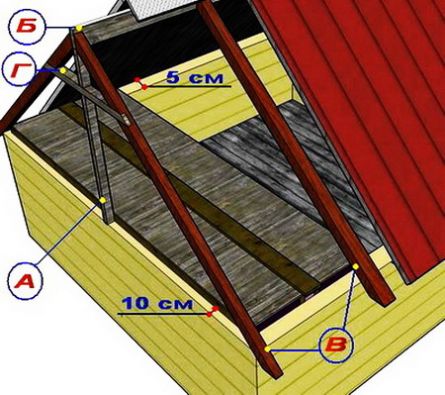

Рис.15 Общее описание устройства крыши

  • вы не собираете стропильные фермы вне бани, устройство такой крыши осуществляется непосредственно на бане с установки вертикальных стоек (А) и устройства горизонтальной опорной перемычки (Б);
  • после установки вертикальных стоек и опорной перемычки, вам необходимо установить стропила (В) по торцам бани и установить между стропильными ногами ригель (Г) – распорную перемычку, как показано на рисунке.

Давайте немного подробнее рассмотрим, как выполнить изменения в устройстве крыши:

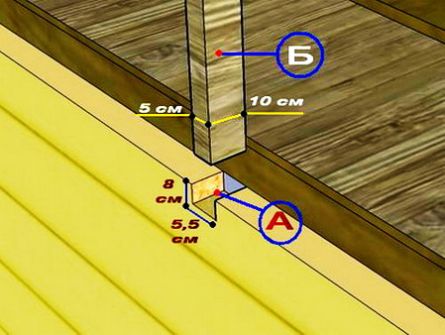

Рис.16 Установка вертикальных стоек

Делаете паз (А) в брусе верхнего венца бани, в который устанавливаете вертикальную стойку (Б) и крепите ее временными укосинами к срубу.

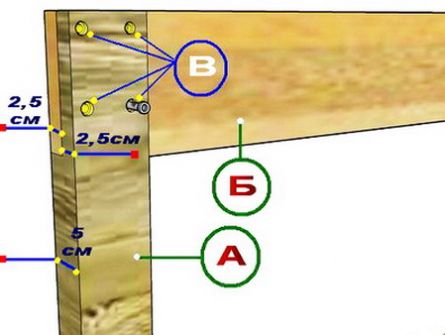

Рис.17 Установка горизонтальной несущей перемычки

К вертикальным стойкам (А) крепится горизонтальная опорная перемычка (Б) толщиной 5 см и шириной 10 см, для соединения стоек и перемычки необходимо сделать врубки и соединить стоки и перемычку между собой с помощью болтов или шурупами-глухарь (В).

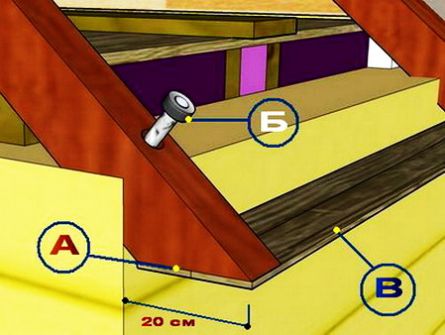

Рис.18 Установка и крепление стропил на верхний венец стен бани

При установке стропил на верхний венец сруба бани, необходимо сделать выборку-опору которой стропильная нога будет установлена на брус, в этом месте следует прикрепить стропильную ногу к верхнему венцу сруба с помощью шурупа-глухаль (Б).

Концы стропильных ног рекомендуется вывести за стены бани (свес - длиной 20 см) и обрезать их под углом (А) для последующей набивки досок (В) которые закроют промежутки между стеной и крышей бани.

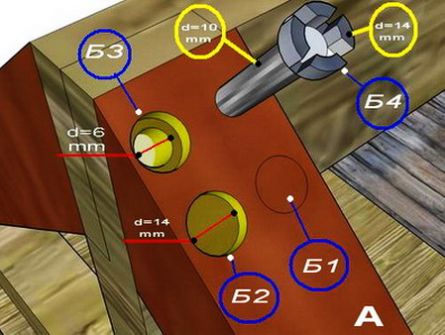

Рис.19 Крепление стропил к горизонтальной несущей перемычке

Перед тем как приступить к закреплению стропильных ног (А), необходимо предварительно просверлить разгрузочные отверстия для захода шурупа-глухаря:

  •  это, во-первых, облегчит его вворачивание в брус;
  • во-вторых, исключит возможность растрескивания стропила в месте крепления и обеспечит надежно соединение двух конструктивных элементов бани – стропильной ноги и стены бани.

Порядок выполнения сверления отверстий:

  1.  Размечаете места для устройства отверстий (Б1) под шляпку шурупа.
  2. Сверлите не сквозное отверстие (Б2) под головку шурупа диаметром равным диаметру головки шурупа. Если, к примеру, диаметр головки шурупа равен 14 мм, то и диаметр отверстия должен быть не менее 14 мм, глубина отверстия так же равняется высоте головки шурупа.
  3. Далее внутри отверстия делаете разметку и сверлите отверстие (Б3) диаметром меньше чем диаметр шурупа по верху гребня резьбы шурупа. Если, на пример, диаметр шурупа по гребню резьбы равен 10 мм, то отверстие рекомендуется делать примерно диаметром 6 мм.
  4. Вворачиваете шуруп (Б4) до углубления головки заподлицо с поверхность стропильной ноги.

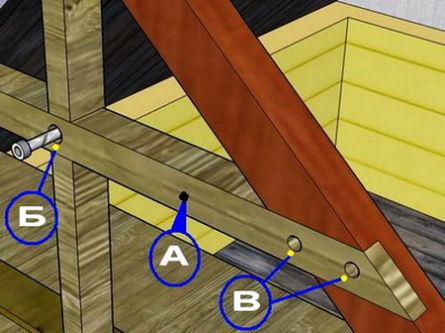

Рис.20 Установка ригеля

После установки стропил в заранее сделанные пазы устанавливаем ригель (А) и крепим его с помощью шурупов-глухарь к вертикальной стойке (Б) и к стропильной ноге (В), как показано на рисунке 20.

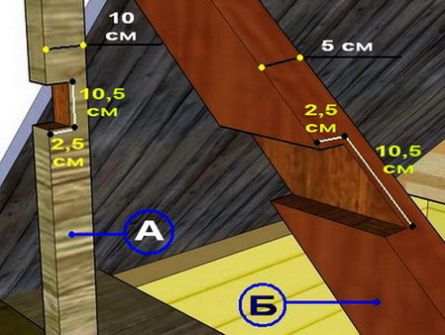

Примечание: Устройство пазов вертикальной стойке (А) и в стропильной ноге (Б). Размеры пазов даны с учетом размеров перемычки (ригеля) шириной 10 см и толщиной 5 см.


Рис.21 Устройство пазов для установки ригеля

Обрешетка, обшивка фронтонов и укладка кровельного материала осуществляется так же как описано в статье Баня своими руками. Крыша бани. Далее по теме будет написана статья про установку печки в бане, про устройство каркасных перегородок внутри бани и внутренней отделки стен.

При устройстве потолка по данному проекту, необходимо убрать среднюю балку перекрытия и во второй и четвертой балках сделать пазы (А) под укладку поперечин для устройства проема под дымоход. Для этого выпиливаются пазы с расстоянием друг от друга согласно размеров устраиваемого дымохода (это зависит от того какой вы делаете дымоход – кирпичный или сэндвич труба из нержавеющей стали). В этом случае расстояние между пазами должно быть не менее 38 см, как показано на рисунке 5. Ширина паза в балках потолочного перекрытия должна быть больше как минимум на 2 мм, чем ширина врубки в поперечных брусьях. Размеры указаны на рисунке – красным шрифтом выделены размеры врубок в поперечных брусьях, а зеленым – в балках потолочного перекрытия.

Первая статья цикла Баня своими руками. Там же ссылки на остальные статьи цикла.
