Вентиляция дома. Классификация и расчет систем вентиляции дома

В этой статье будет рассмотрено назначение и классификация систем вентиляции для жилых помещений. Мы расскажем как произвести расчет системы вентиляции и приведем пример расчета систем вентиляции. Рассмотрим как проверить работает ли вентиляция и дадим подробную методику расчета систем вентиляции.

Классификация систем вентиляции

Системы вентиляции жилых и общественных зданий, можно классифицировать по трем категориям: по функциональному назначению, по способу побуждения движения воздуха и по способу перемещения воздуха.

Виды систем вентиляции по функциональному назначению:

  1. Приточная система вентиляции (система вентиляции, которая обеспечивает подачу в помещение свежего воздуха);
  2. Вытяжная система вентиляции (система вентиляции, которая удаляет из помещения отработанный воздух);
  3. Рециркуляционная система вентиляции (система вентиляции, которая обеспечивает подачу в помещение свежего воздуха с частичным подмесом вытяжного воздуха).

Виды систем вентиляции по способу побуждения движения воздуха:

  1. С механическим или искусственным (это системы вентиляции, в которых перемещение воздуха осуществляется с помощью вентилятора);
  2. С природным или естественным (перемещение воздуха осуществляется за счет действия гравитационных сил).

Виды систем вентиляции по способу перемещения воздуха:

  1. Канальные (перемещение воздуха осуществляется по сети воздуховодов и каналов);
  2. Безканальные (воздух попадает в помещение не организовано, через неплотности оконных проемов, открытые окна, двери).

Чем грозит некачественная вентиляция?

Если в доме недостаточный приток, то в помещении будет наблюдаться недостаток кислорода, повышенная влажность или сухость (в зависимости от времени года) и запыленность.


Запотевание окон при недостаточной вентиляции

Если же в доме недостаточная вытяжка, то будет наблюдаться повышенная влажность, жирная копоть на стенах кухни, запотевание окон в зимний период, возможен грибок на стенах, особенно ванной комнаты и туалете, а также стенах покрытых обоями.


Грибок на обоях при недостаточной вентиляции

И как следствие повышение риска заболевания сердечнососудистой и дыхательной системы. Кроме того, большая часть мебели и отделочных материалов постоянно выделяет в воздух опасные химические соединения. Их ПДК (предельно допустимые концентрации) в санитарно-гигиенических заключениях на данную мебель и отделочные материалы задается из условий соблюдения норм вентиляции. И чем хуже работает вентиляция, тем сильнее возрастает концентрация данных вредностей в воздухе дома. Поэтому от обеспечения должной вентиляции напрямую зависит здоровье жильцов дома.

Как проверить работает ли Ваша вентиляция?

В первую очередь, вы можете проверить, работает ли вытяжка. Для этого поднесите зажигалку или листок бумаги к вентиляционной решетке, установленной в стене ванной комнаты или на кухне. Если пламя (или листок бумаги) отогнулось в сторону решетки, то тяга есть, вытяжка рабочая. Если нет, то канал перекрыт, например забился, листьями через воздуховод. Если же у Вас квартира, то его могли перекрыть соседи, делая перепланировку помещений. Поэтому первая ваша задача обеспечить тягу в вентиляционном канале.


Проверка вентиляции на наличие тяги при помощи зажигалки

Если тяга есть, но она не постоянная, и над или под Вами живут соседи. В таком случае к Вам может перетекать воздух, из соседских помещений неся за собой и запахи. В данной ситуации необходимо оснащать вытяжку обратным клапаном или автоматическим жалюзи, которое закрывается при обратной тяге.

Как проверить достаточное ли у Вас сечение вытяжки, мы рассмотрим дальше.

Расчет воздухообмена. Формула расчета вентиляции

Для того чтобы выбрать необходимую нам систему вентиляции, нужно знать, сколько же воздуха надо подавать или удалять с того или иного помещения. Простыми словами, необходимо узнать воздухообмен в помещении или в группе помещений. Это даст понять как рассчитать систему вентиляции, выбрать тип и модель вентилятора и произвести расчет воздуховодов.

Существует много вариантов как рассчитать воздухообмен, например, на удаление излишков тепла, на удаление влаги, на разбавление загрязнений до ПДК (предельно допустимой концентрации). Все они требуют специальных знаний, умения пользоваться таблицами и диаграммами. Следует отметить, что существуют государственные нормативные документы, такие как СанПины, ГОСТы, СНиПы и ДБНы, в которых четко определено, какие должны быть системы вентиляции в тех или иных помещениях, какое оборудование должно в них использоваться и где оно должно располагаться. А также, какое количество воздуха, с какими параметрами и по какому принципу должно в них подаваться и удаляться. При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм. Для расчета воздухообмена в жилых помещениях мы также будем руководствоваться этими нормами и воспользуемся двумя самыми простыми методами нахождения воздухообмена: по площади помещения, по санитарно-гигиеническим нормам и воздухообмен по кратностям.

Расчет по площади помещения

Это самый простой расчет. Расчет вентиляции по площади делается на основании того, что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам.

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Расчет по кратностям

В нормативном документе, а именно в табл.4 ДБН В.2.2-15-2005 Жилые здания есть таблица с приведенными кратностями по помещениям (табл.1), их мы и будем использовать в данном расчете (для России эти данные приведены в СНиП 2.08.01-89* Жилые здания, Приложение 4).

Таблица 1. Кратности воздухообмена в помещениях жилых зданий.

Помещения Расчетная температура зимой,ºС  Требования к воздухообмену
Приток Вытяжка
Общая комната, спальня, кабинет 20 1-кратный --
Кухня 18 - По воздушному балансу квартиры, но не менее, м3/час 90
Кухня-столовая 20 1-кратный
Ванная 25 - 25
Уборная 20 - 50
Совмещенный санузел 25 - 50
Бассейн 25 По расчету
Помещение для стиральной машины в квартире 18 - 0,5-кратный
Гардеробная для чистки и глажения одежды 18 - 1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры 16 - -
Помещение дежурного персонала (консъержа/консъержки) 18 1-кратный -
Незадымляемая лестничная клетка 14 - -
Машинное помещение лифтов 14 - 0,5-кратный
Мусоросборная камера 5 - 1-кратный
Гараж-стоянка 5 - По расчету
Электрощитовая 5 - 0,5-кратный

Кратность воздухообмена - это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 кранный воздухообмен – половину объема помещения. В этой таблице в двух последних колонках указаны кратности и требования к воздухообмену в помещениях по притоку и вытяжке воздуха соответственно. Итак, формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V3/час) , где

n – нормируемая кратность воздухообмена, час-1;

V – объём помещения, м3.

Когда мы считаем воздухообмен для группы помещений в пределах одного здания (к примеру, жилая квартира) или для здания в целом (коттедж), их нужно рассматривать как единый воздушный объём. Этот объём должен отвечать условию ∑ Lпр = ∑ Lвыт То есть, какое количество воздуха мы подаём, такое же должны и удалить.

Таким образом, последовательность расчета вентиляции по кратностям следующая:

  1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
  2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V.

Для этого предварительно выбираем из таблицы 1 норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.
Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90 м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры.

Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3.

Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

  1. Суммируем отдельно Lтех помещений, для которых нормируется приток воздуха, и отдельно Lтех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт.
  2. Составляем уравнение баланса ∑ Lпр = ∑ Lвыт.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.
Рассмотрим расчеты на примерах.

Пример 1: Расчет по кратностям.

Есть дом площадью 140 м2 с помещениями: кухня (s1=20 м2), спальня (s2=24 м2), кабинет (s3=16 м2), гостиная (s4=40 м2), коридор (s5=8 м2), санузел (s6=2 м2), ванная (s7=4 м2), высота потолков h=3,5м. Нужно составить воздушный баланс дома.

  1. Находим объёмы помещений по формуле V=sn*h, они составят V1=70 м3, V2=84 м3, V3=56 м3, V4=140 м3, V5=28 м3, V6=7 м3, V7=14 м3.
  2. Теперь посчитаем нужное количество воздуха по кратностям (формула L=n*V) и запишем в таблицу, предварительно округлив единичную часть до пяти в большую сторону. При расчете кратность n берем с таблицы 1, получаем следующие значения нужного количества воздуха L:

Таблица 2. Расчет по кратностям.


Помещения  Lпр, м3/час   Lвыт, м3/час
 Кухня  -  ≥ 90
 Спальня  85  -
 Кабинет  60  -
 Гостинная  120  -
 Коридор  -  -
 Санузел  -  ≥ 50
 Ванная  -  ≥ 25
  ∑   ∑ Lпр   Lвыт

Примечание: В таблице 1 нет позиции, которая регламентировала бы кратность воздухообмена в помещении Гостиной. Поэтому норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем по формуле: L=Sпомещения*3.

Таким образом, Lпр.гостинная= Sгостинная*3=40*3=120 м3/час.

  1. Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка:

∑ Lприт=85+60+120=265 м3/час;
∑ Lвыт= 90+50+25=165 м3/час.

4. Составим уравнение воздушного баланса. Как видим ∑ Lприт > ∑ Lвыт, поэтому увеличиваем значение Lвыт того помещения, где мы взяли значение воздухообмена равным минимально допустимому. У нас такие все три помещения (кухня, санузел, ванная). Увеличим Lвыт для кухни до значения L выт кухн=190. Таким образом, суммарное ∑ Lвыт=265м3/час. Условие таблицы 1 (табл. 4 ДБН В.2.2-15-2005 Жилые здания) выполнено: ∑ Lпр = ∑ Lвыт.

Нужно заметить, что в помещениях ванны, санузла и кухни мы организовываем только вытяжку, без притока, а в помещениях спальни, кабинета и гостиной только приток. Это для предотвращения перетекания вредностей в виде неприятных запахов в жилые помещения. Также, это видно по таблице 1, в ячейках притока напротив этих помещений стоят прочерки.

Пример 2. Расчет по санитарным нормам.

Условия остаются прежние. Только добавим информацию, что в доме живут 2 человека, и проведем расчет по санитарным нормам.

Напомню, что по санитарным нормам на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.

Таблица 3. Расчет по санитарным нормам.

 Помещение Lпр, м3/час  Lвыт, м3/час
 Кухня  -  ≥ 90
 Спальня  120  -
 Кабинет  80 -
 Гостинная  160  -
 Коридор  -  -
 Санузел  -  ≥ 50
Ванная - ≥ 25
360 165

Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:165<360 м3/час, видим, что количество приточного воздуха превышает вытяжной на L=195 м3/час. Поэтому количество вытяжного воздуха необходимо увеличить на 195 м3/час. Его можно равномерно распределить между кухней, санузлом и ванной, а можно подать в одно из этих трех помещений, например кухню. Т.е. в таблице изменится Lвыт.кухня и составит Lвыт.кухня=285 м3/час. Из спальни, кабинета и гостинной воздух будет перетекать в ванную, санузел и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 360=360 м3/час  - выполняется.

Пример 3. Расчет по площади помещения.

Данный расчет сделаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен по формуле: ∑ L= ∑ Lпр= ∑ Lвыт =∑ Sпомещения*3.

∑ Lвыт 3=114*3=342м3/час.

Сравнение расчетов.

Как мы видим варианты расчетов отличаются количеством воздуха (∑ Lвыт1=265 м3/час < ∑ Lвыт3=342 м3/час < ∑ Lвыт2=360 м3/час). Все три варианта являются правильными согласно норм. Однако, первый третий более простые и дешевые в реализации, а второй немного дороже, но создает более комфортные условия для человека. Как правило, при проектировании выбор варианта расчета зависит от желания заказчика, точнее от его бюджета.

Подбор сечения воздуховода

Теперь, когда мы посчитали воздухообмен, можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.

В системах вентиляции используют два типа жестких воздуховодов – круглые и прямоугольные. В прямоугольных воздуховодах, для уменьшения потерь давления и снижению шума, соотношение сторон должно не превышать значение три к одному (3:1). При выборе сечения воздуховодов нужно руководствоваться тем, что скорость в магистральном воздуховоде должна быть до 5 м/с, а в ответвлениях до 3 м/с. Рассчитать размеры сечения воздуховода можно определяются по диаграмме приведенной ниже.

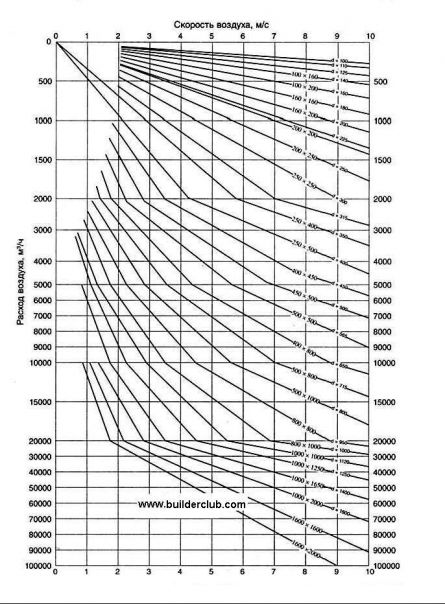

Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха

На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость. Косые линии соответствуют размерам воздуховодов.

Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=360 м3/час.

Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.

Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.

Слева и справа на диаграмме обозначены расходы, выбираем наш (360 м3/час). Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода). Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения. Получили, что сечение нужного нам магистрального воздуховода 100х200 мм или Ø150 мм. Для подбора сечения ответвления движемся от о расхода 360 м3/час по прямой до пересечения со скоростью 3 м3/час. Получаем сечение ответвления 160х200 мм или Ø 200 мм.

Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне. Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т.е. на 3. И уже на эту цифру подбираем сечение воздуховодов.

По данному графику подобрать сечения на такие небольшие расходы довольно сложно. Мы считаем их в специальной программе. Поэтому, если нужно - спрашивайте, посчитаем.

Естественная вытяжка воздуха. Данная диаграмма подходит только для подбора сечений механической вытяжки. Естественная вытяжка подбирается вручную или же с использованием программ подбора сечений. Опять же, спрашивайте, посчитаем.

Примечание: В нашем примере его не было, но особое внимание следует обратить на помещение плавательного бассейна, когда оно есть в доме. Бассейн это помещение с избыточным количеством влаги и при расчете необходимого воздухообмена требуется индивидуальный подход. Из практики могу сказать, что расход получается не менее восьми крат. Это довольно большой расход и если учесть, что температура приточного воздуха должна быть на 1-2°С выше температуры воды в бассейне, то затраты на нагрев воздуха в зимний период очень велики. Поэтому для помещений плавательных бассейнов более логично использовать системы осушения воздуха. Эти системы работают по такой схеме – осушитель забирает влажный воздух из помещения, пропуская через себя, удаляет из него влагу (путем его охлаждения), после подогревает до заданной температуры и подает назад в помещение. Так же, существуют системы осушения воздуха с возможностью подмеса свежего воздуха.

Схема вентиляции сугубо индивидуальна для каждого дома и зависит от архитектурных особенностей дома, от пожеланий заказчика и т.д. Между тем, есть некоторые условия, которые необходимо соблюдать, и они касаются всех схем без исключения.

Общие требования к системам вентиляции

  1. Вытяжной воздух выбрасываем наружу выше кровли. При естественной вытяжной вентиляции, все каналы выводят выше кровли. При механической вытяжной вентиляции – воздуховод так же выводят выше кровли либо внутри здания, либо снаружи.
  2. Забор свежего воздуха при механической системе приточной вентиляции осуществляется с помощью заборной решетки. Ее необходимо размещать минимум на два метра выше уровня земли.
  3. Движение воздуха необходимо организовывать таким образом, чтобы воздух из жилых помещений двигался в направлении помещений с выделением вредностей (санузел, ванная, кухня).

В этой статье мы разобрали, какими бывают системы вентиляции и как рассчитывается необходимый воздухообмен. Эта информация поможет Вам правильно подобрать систему вентиляции и обеспечить максимально комфортный для жизни микроклимат в Вашем доме.

В Приложении к статье Вы найдете нормативные документы, в которых изложен вопрос Вентиляции с нормативной точки зрения.

Оцените статью:


Оценок: 23

Комментарии

  • hohol1957 6 лет назад

    Хорошо представлен материал, но немного сложноват для рядового обывателя. Думаю, что окончательно разобраться в хитростях вентиляции жилища поможет вот это статейка www.builderclub.comhttp://www.builderclub.com/statia/ventilyaciya-doma-sistema-ventilyacii-chastnogo-doma

    ответить
  • valera 6 лет назад

    Спасибо :-). Я, честно говоря, была уверена, что эта ссылка стоит в статье :-). Просто эти две статьи и так и задумывались, чтобы их вместе читать.

    ответить
  • a-k-e 5 лет назад

    Я, конечно, не специалист в вентиляционном деле, но, мне кажется, что при подсчёте по количеству людей (∑ Lвыт2), Вы, явно посчитали воздух не для двоих человек, а человек на 6-7. Ведь воздух движется из, например, спальни в кухню, а те двое, могут в это время дышать только в одном из помещений. Поэтому нужно распределить (разделить) обьём воздухообмена в помещениях пропорционально времени нахождения в помещениях и получится явно меньше или равным подсчётам по площади (∑ Lвыт3) и по нормам (∑ Lвыт1). Вот как то так.

    ответить
  • teller 5 лет назад

    Дело в том, что если рассуждать логически и прямолинейно, то Вы правы ). Но дело в том, что нельзя определить, какой промежуток времени в какой день и сколько людей будут находиться в том или ином помещении. Поэтому и разработаны нормы которые и определяют, что воздух нужно подавать в каждое помещение.

    Есть конечно и решения которые позволяют регулировать количество подаваемого и удаляемого воздуха, это к примеру тиристорные и трансформаторные регуляторы расхода воздуха. А так же отсечные клапана с электроприводами, которые полностью перекрывают воздуховод в те помещение, в которых длительное время нет людей (в частных домах, например, комнаты для гостей).

    ответить
  • a-k-e 5 лет назад
    teller написал:

    ... воздух нужно подавать в каждое помещение.

    Несомненно, но в количествах достаточных для проживания 2-х а не 6-ти человек

    teller написал:

    Есть конечно и решения которые позволяют регулировать количество подаваемого и удаляемого воздуха, это к примеру тиристорные и трансформаторные регуляторы расхода воздуха.

    По моему скромному опыту, более оптимальным решением могут быть семисторные регуляторы расхода воздуха (они работают по обоим полупериодам переменного тока) и более точные датчики расхода, построенные по схеме дифференциального трансформатора. :-)

    ответить
  • assman 5 лет назад

    Вопрос по расходу воздуха по санитарным нормам, таблица 3, расход из спальни, кабинета, гостинной суммируется в вытяжке. Но воздух же только подаётся в эти помещения, удаляется из них перетеканием и потом удаляется из санузла, ванной и кухни естественной или механической вентиляцией.

    ответить
  • tanya 5 лет назад

    Спасибо, очень верное замечание. Спальня, кабинет и гостинная действительно идут только в приток. В статье исправим.

    ответить
  • DobroeZlo 5 лет назад

    Спасибо! Хорошая статья.

    ответить
  • Dmitriy-Leonidovich 4 года назад

    Благодарю автора за статью. Специально зарегистрировался с этой целью. Жаль только, что прочитал статью во время строительства, а не во время проектирования. Но всё равно - есть возможность внести необходимые изменения. Ещё раз спасибо.

    ответить
  • Arctix 4 года назад

    Статья хорошая. Вот только нормы ДБН В.2.2-15-2005 "Жилые здания" действуют только для Украины.

    ответить
  • tanya 4 года назад

    Для России расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий приведены в СНиП 2.08.01-89* Жилые здания, Приложение 4. Добавили этот документ в приложение к статье. Спасибо за полезный комментарий.

    ответить
  • sergey74 4 года назад

    Здравствуйте. У меня после прочтения возник вопрос по диаметру воздуховодов. По вашим примерам получается что магистраль по диаметру меньше ответвления или я что-то не понял? И как расчитать диаметр воздуховодов на три ответвления, которые потом делятся еще на два? И еще вопрос, подойдет ли установка Dantex DV-400HR или Electrolux STAR EPVS-450 для квартиры 115 кв.м.? Заранее благодарен за ответ.

    ответить
  • intro 4 года назад

    Здравствуйте, согласно п.7 Правил все вопросы должны быть заданы в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами. Спасибо за понимание.



    ответить
  • bvu-connect 3 года назад

    Добрый день!

    У пользователя kino вполне объективный вопрос: про двухэтажный дом. В статье лучше как-то оговорить такую ситуацию, т.к. огромная масса домов загородного строительства имеют 2-3 этажа (с открытым лестничным пролетом).

    Если проводить расчет воздухообмена в таком доме, то его необходимо делить по этажам или же не обращая внимания на этажи считать все вместе?

    ответить
  • Fishka 4 года назад

    Подскажите пожалуста в чем отличие вент канала от вытяжки (кухонной, котельной).

    Или труба которая идет из помещения выше конька с нужным сечением, является вытяжкой и вентканалом в одном лице?



    ответить
  • valera 3 года назад

    Смотрите, я постараюсь объяснить. Я делаю обычно так. Считаю на весь дом, и получаю объем вентиляции (притока и вытяжки). А потом "раскидываю" этот объем на воздуховоды. Потом предлагаю читателю (которому считаю), как правило, предлагаю вытяжек столько, сколько для них мест. Санузлы, ванные и кухня, - смотрю их количество и столько предлагаю воздуховодов (нужного диаметра). Если читатель по каким-то причинам не хочет (не может) распределить воздуховоды по такой (назовем ее "стандартной") схеме, то тогда начинаем увеличивать сечения тех воздуховодов, которые можно установить. Как-то так. Нет тут алгоритма, и правил особых нет. К каждому дому свой подход. Даже двухэтажные дома все разные. Надо смотреть, какая площадь второго этажа, какие там помещения, какие вытяжки на первом и где они расположены, и тд.

    Надеюсь ответила на Ваш вопрос.

    ответить
  • teller 4 года назад

    Вентканал (вентиляционный канал) подразумевает под собой воздуховод или выполненую в строительной конструкции шахту, вообщем канал по которому движется воздух. А "вытяжка" это слэнговое слово, означающее вытяжную систему вентиляции (как механическую, так и естественную). В свою очередь система вытяжной вентиляции это комплекс оборудования, воздуховодов (вентканалов), решеток, регулирующих элементов, которые служат для удаления (вытяжки) воздуха из помещения.

    ответить
  • bvu-connect 3 года назад

    Еще хотел бы уточнить по статье, а именно по движению воздуха... Снизу накидал небольшой план (извиняюсь если мутновато). Смысл в том, что вытяжной канал в ванной комнате находится рядом с дверью, не будет ли это обстоятельство в меньшей степени способствовать удалению более влажного воздуха из дальнего угла комнаты, образованного двумя внешними стенами дома. Или необходимо стараться канал довести (например, прокинуть по потолку воздуховод) до наиболее влажного места в комнате?

    Еще один момент - все три канала находятся в одной стене, рядом друг с другом, дымоход в центре, вентиляционные каналы по бокам. Как в идеале должны выводиться все три канала на крыше? Я так понимаю, что вентиляционные трубы необходимо удалить от дымохода... Или они друг другу не мешают?

    Спасибо.

    ответить
  • Fishka 4 года назад

    А какого диаметра может быть вентканал, и можно ли применить 100 мм пластиковую трубу канализационную, не будет ли она мокнуть, в стене. Я думал сделать штробу уложить в стене и закидать раствором.

    ответить
  • valera 3 года назад

    В ванной должно быть приоткрыто окно на проветривание. Если при таком окне и работающей вытяжке, - все равно мокреет стенка, то значит причина не в вентиляции, а в слабом утеплении. Для помещения типа ванной (небольшое) обычно хватает просто наличия вытяжки, ни разу не встречала такого, чтобы ее специально вели в самый "влажный" угол. Повторюсь. Если стены дома правильно утеплены (снаружи, и толщина утеплителя по расчету согласно норм), то просто выполняется по расчету приток и вытяжка. И вытяжные каналы не ставятся в самых "влажных" углах, а просто ставятся в соответствующих помещениях.

    Можно эти трубы выводить в одном большом стояке (трубы внутри большой кирпичной обоймы).

    Вынуждена предупредить. Ваш вопрос - это отдельная строительная ситуация, а под статьями мы разбираем только вопросы, связанные с самой статьей (что-то неясно по тексту, неполно изложено, и тд). А такой вопрос, как Ваш, согласно п.7 Правил  должен быть задан в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получать дальнейшие консультации от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.

    Спасибо за понимание!



    ответить
  • valera 4 года назад

    Диаметр вентканала (требуемый) считать нужно. Считается нужный (на весь дом) объем воздухообмена и, учитывая количество вентканалов, подбирается сечение. Для того, чтобы это посчитать, нужно будет:

    • план дома с указанием площади и названия каждого помещения;
    • высота потолка на каждом этаже;
    • сколько планируется вентканалов и где они будут;
    • окна пластиковые у Вас или обычные?

    Всю эту информацию нужно выложить отдельным вопросом (Вы же сами знаете :-)).

    ответить
  • bvu-connect 3 года назад

    Спасибо за разъяснения.

    В трех расчетах составляется уравнение воздушного баланса. Приток, как видно в статье, расчитывается и определяется по формулам и нормам. Вытяжка должна соответствовать притоку, здесь понятно - подобрать вентилятор, число каналов, сечение воздуховодов. А вот сам приток как должен подбираться? Норму мы определили (взять хотя бы пример №1) ∑ Lприт=85+60+120=265 м3/час. Есть три жилых помещения, которым необходимо обеспечить подачу свежего воздуха. Допустим в этих помещениях планируется естественная приточка (окна пластиковые). Как определяется приток воздуха, так чтобы соответствовал ранее расчитанному по формулам?

    ответить
  • Fishka 4 года назад

    А мне на него так и не ответили, так как человека не смогли найти. Вот он остался и без редакции.

    ответить
  • valera 3 года назад

    Не очень поняла вопрос. Как считается приток Вы написали. Вас интересует чем он обеспечивается? Если да, то это описано в статье Системы вентиляции дома. Там описаны способы организации притока.



    ответить
  • valera 4 года назад

    Считаю вентиляцию я сама, никого искать не нужно :-). А на вопрос про трубу в Вашей ветке (так как не было связи со специалистом) ответил Сварог. Что да, можно так делать. В общем, выкладывайте данные, посчитаем диаметры.

    ответить
  • Lesenochek 3 года назад

    Здравствуйте, у нас уже построен дом, но как то упустили из внимания вентиляцию, заехали по осени и в отопительный сезон сильно стали сыреть углы и частично стены в комнате(зале), подскажите как правильно сделать вентиляцию в комнате и в каком именно месте?

    ответить
  • Fishka 4 года назад

    Вот рисунки.

    1 этаж, котельная 2,94 м, туалет 3,27 м, кухня 11,04 м.

    2 этаж  ванная 6,08 м.

    Все выводим в наружных стенах под потолок, там сводим в одну или каждая по-своему?

    ответить
  • valera 3 года назад

    Здравствуйте, согласно п.7 Правил все вопросы должны быть заданы в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.

    Для ответа мне нужно будет выполнить расчет по вентиляции.

    Спасибо за понимание!



    ответить
  • teller 4 года назад

    В наружных стенах нельзя!! Канал будет промерзать, будет конденсат. Нужно либо во внутренней стене, либо возле наружной (как бы приставленым каналом), после можно облагородить конструкцией из гипсокартона. В один объеденять на стоит! В ванной второго этажа, рекомендую установить вытяжной вентилятор (для естественной тяги будет маленькая высота канала). Для каждого из помещений достаточно воздуховода d 100 мм. Если в кухне планируется установка вытяжного зонта над плитой (газовой) с механической вытяжкой (с вентилятором) то нужно предусмотреть два канала.

    ответить
  • yalo180281 4 года назад

    Здравствуйте!  Спасибо Вам за статью, она очень кстати оказалась, пытаемся сами спроектировать и выполнить вентиляцию в доме. Боимся ошибиться и иметь проблемы потом с газовщиками и пожарными, поэтому если возможно - помогите, пожалуйста, проверьте наши расчеты:  из котельной (там же гостевой с/у 1 этажа)  пойдет рядом с дымоходом 120-й воздуховод и из кухни -гостиной три 150 -х трубы.

    ответить
  • valera 4 года назад

    Здравствуйте!

    Проверить не получится, нужно считать заново. Точно могу сказать, что из котельной должен быть отдельный вывод. Остальное считать нужно, для расчета данных недостаточно. Ваш вопрос - это отдельная строительная ситуация, а под статьями мы разбираем только вопросы, связанные с самой статьей (что-то неясно по тексту, неполно изложено, и тд). А такой вопрос, как Ваш, согласно п.7 Правил  должен быть задан в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.

    Спасибо за понимание!



    ответить
  • besiaa 4 года назад

    Здравствуйте. Подскажите а на расчеты наличие камина как то влияет?

    ответить
  • valera 4 года назад

    Нет, камин не учитывается в расчете вентиляции дома. То есть, его дымоход не учитывается как вытяжной канал для вентиляции. Для камина нужно рассчитывать отдельно, сколько нужно будет притока и вытяжки для его работы.

    ответить
  • kino 3 года назад

    Здравствуйте! Нужно ли для нормального функционирования естественной вентиляции делать двери между первым и вторым этажом двухэтажного дома. Просто по идее воздуху будет проще подниматься с первого на второй этаж, чем идти через вентканалы на крышу

    ответить
  • kino 3 года назад

    и кстати если на втором этаже только жилые комнаты( а на первом этаже только кухня, сантех и котельная), всё равно надо делать вытяжки с жилых - вниз же на первый этаж воздух в вытяжки естественно не пойдёт?

    ответить
  • valera 3 года назад

    Здравствуйте!

    Я так не могу сказать. Нужно считать, смотреть планы Ваши, и тогда выводы делать. Так, без расчетов и без информации, - не могу сказать.

    Ваш вопрос - это отдельная строительная ситуация, а под статьями мы разбираем только вопросы, связанные с самой статьей (что-то неясно по тексту, неполно изложено, и тд). А такой вопрос, как Ваш, согласно п.7 Правил  должен быть задан в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.

    Спасибо за понимание!



    ответить
  • kino 3 года назад

    понятно. Просто у вас в статье указано, что вытяжная вентиляция только из нежилых помещений. Соответственно это далеко не всегда. Надо наверно указать, что это годится только для одноэтажного дома или квартир.

    ответить
  • valera 3 года назад

    Поэтому и нужно отдельно ситуацию разбирать. Потому что норм, именно для двухэтажного дома,- просто нет. И поэтому нужно смотреть, считать и решать. Если по объему вентиляции вытяжки первого этажа не справляются, то нужно делать вытяжку и со второго этажа, и там уже по месту смотреть, какое это будет помещение, жилое или нет. Или усиливать вытяжку на первом, если это возможно.

    ответить
  • buka_1987 2 года назад

    Классная статья! Спасибо!

    ответить
  • benickom 2 года назад

    Комментарий отредактирован редакцией (реклама).

    ответить
  • maksimtipun 1 год назад

    И все же, есть ли график,

    ответить
  • maksimtipun 1 год назад

    есть ли график, позволяющий посчитать сечения воздуховодов для обычного коттеджа с естественной вытяжкой (скорость до 1 м/час). По представленной выше диаграмме в таком случае можно подобрать только два сечения 250х400мм и 250х500мм . Фактически же в коттеджах применяют 140 х 140 мм либо 140х 270мм. Как правильно рассчитать, подскажите.

    ответить
  • valera 1 год назад

    Здравствуйте!

    У нас такого графика нет (чтоб выложить его в общий доступ). Мы (я) считаем в программе расчетной эти сечения. Если нужно, задавайте вопрос в разделе Вопрос-ответ (кнопка Задать вопрос, оранжевая, справа, на всех страницах сайта). И я посчитаю Вам нужные сечения.
