Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме - определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Система вентиляции - естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

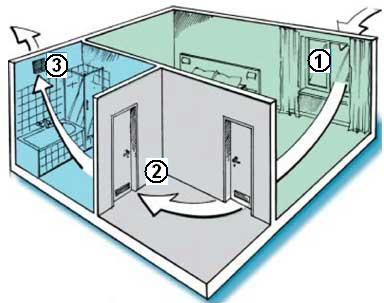

Схема организации перетока в вентилируемом пространстве

1 - зона притока воздуха;  2 - зона перетока воздуха; 3 - зона вытяжки воздуха.

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.


Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.


Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация - естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

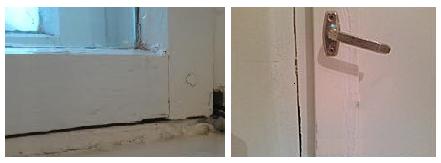

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2). При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна


Металлопластиковые окна в положении проветривания

- несет за собой большие потери тепла;

- в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

- обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах


Проветривание при помощи полностью открытых окон

- быстрый обмен воздуха в помещении – всего 4-10 мин;

- нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери


Проветривание открытием всех окон и входной двери

- опасный для здоровья сквозняк;

- максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

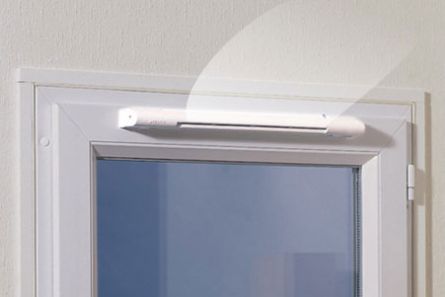

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха - приточный стеновой клапан.

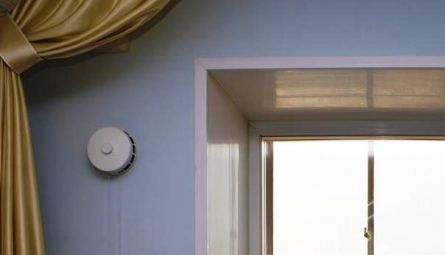

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.


Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

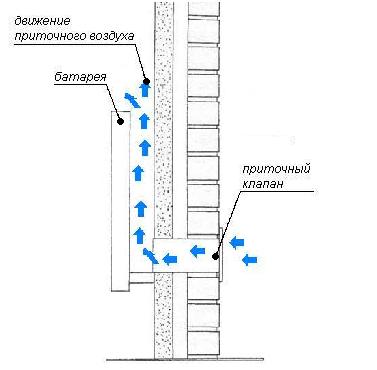

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

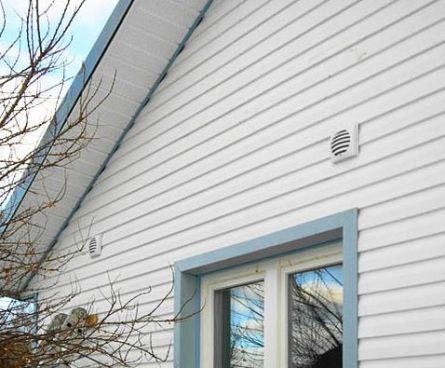

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

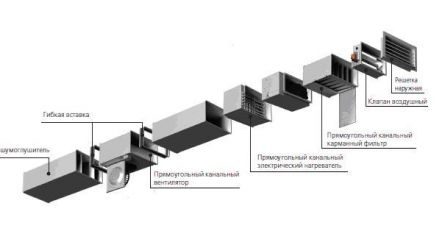

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

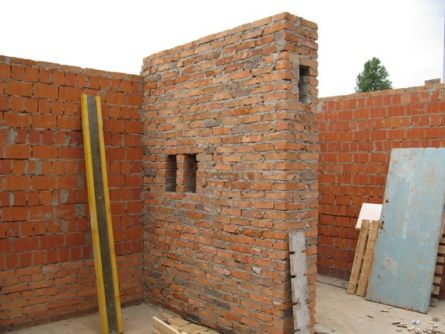

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

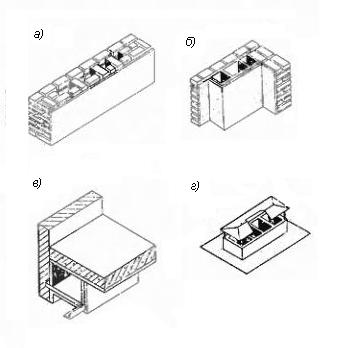

Виды вентиляционных каналов

а - размещение вентканалов в кирпичной стене;

б - вентиляционные приставные каналы;

в - подвесной вентиляционный короб;

г - вывод на крышу вентиляционной шахты.

Естественная вытяжка

Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

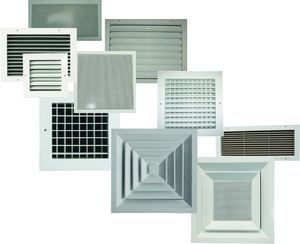

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.


Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

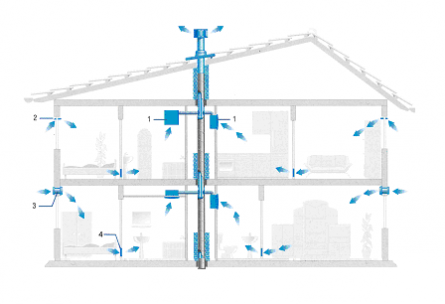

Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 - приток воздуха через неплотности оконного проёма; 3 - приток воздуха через приточный клапан; 4 - переточная решетка в дверном проеме.

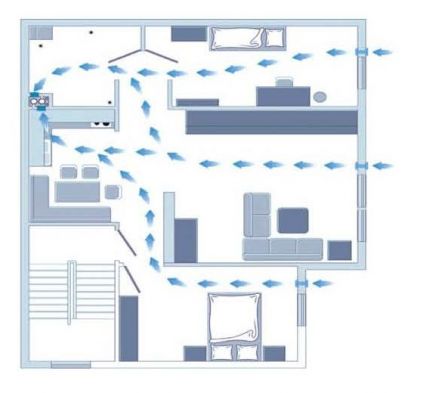

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

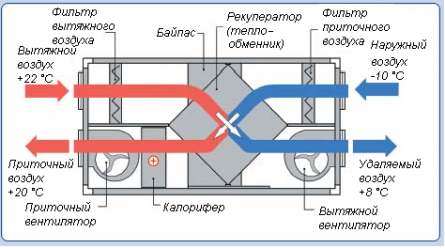

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

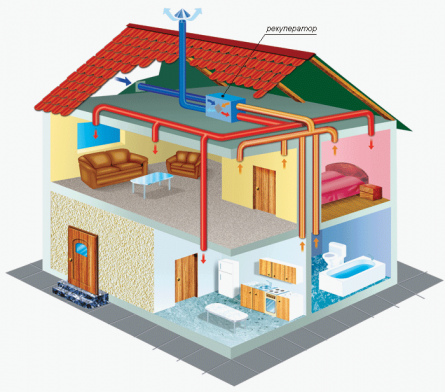

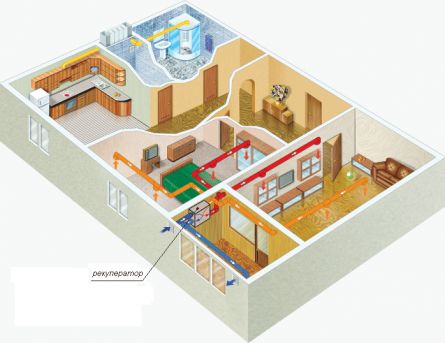

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).


Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?


Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.


Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.


Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

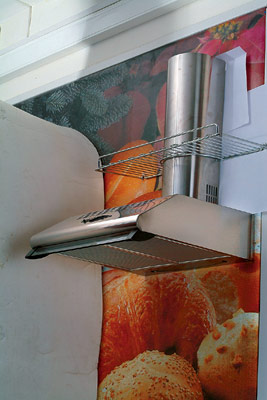

Кухонная вытяжка


Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Оцените статью:


Оценок: 49

Комментарии

  • hohol1957 13 лет назад

    Прекрасная статейка! Как говорится: краткость - сестра таланта. Оччччень рекомендую для рядового обывателя. Прочищает мозги и дает представление о процессах воздухообмена в жилых помещениях.

    Единственное замечание: кухонная вытяжка и воздухоочиститель - это, как говорят в Одессе, две большие разницы. Первая - удаляет грязный воздух из помещения, вторая же его просто очищает и возвращает назад.

    ответить
  • tanya 13 лет назад

    Спасибо, очень полезное замечание :-). В статье поправим.

    ответить
  • Zamastak 13 лет назад

    Отличная статья! Благодарю!

    ответить
  • kirill 12 лет назад

    Спасибо. Статья действительно хорошая.

    ответить
  • sneke 12 лет назад

    А при механической вентиляции, вентиляторы должны всегда работать?

    ответить
  • tanya 12 лет назад

    Да, механической вентиляция считается только, если вентиляторы работают круглосуточно. Если они у Вас включаются в ручном режиме, то такая вытяжка считается естественной. И сечение воздуховода для естественной вытяжки будет больше, так как оно рассчитывается на скорость движения воздуха - 1 м3/час. А сечение воздуховода для механической вытяжки - на скорость 3 м3/час.

    ответить
  • Panter 12 лет назад

    Спасибо.

    Комментарий отредактирован модератором.

    ответить
  • tata-belka 12 лет назад

    Помогите, пожалуйста, оценить вытяжку в детском саду. Дети из болячек не вылезают.

    Площадь игровой:

    • длина - 6 метров;
    • ширина - 4 метра;
    • высота - 3 метра.

    Соединена с коридором, который не закрывается. Под потолком вытяжка 0,35 метра на 0,7 метра

    В группе 20-23 человека по списку. Когда ветер дует, сквозняк такой, что мало не покажется.

     Подскажите, это норма, или лучше вентиляцию уменьшить, на какие документы ссылаться.

    Нашла только Кратность воздуха для садиков 1,5. Но что это значит? Заведующая верещит, чтобы ничего не трогали, но дети болеют. Помогите, если сможете.

    Ответ лучше отправить на электронный адрес tata-belka@mail.ru.

    ответить
  • intro 12 лет назад

    Здравствуйте, согласно п.7 Правил все вопросы должны быть заданы в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.



    ответить
  • mariana.m 11 лет назад

    Помогите, пожалуйста, у меня на кухне собирается влажность, только в один угол. Две стены выходят на улицу. Сделала вентиляцию, две дырки в стене и много дырочек в дверях. У меня стеклопакет.Если оставляю окна открытыми, то ничего нет. Если закрываю, прямо как дождь капает и стена мокрая. Спасибо.

    ответить
  • intro 11 лет назад

    Здравствуйте, согласно п.7 Правил все вопросы должны быть заданы в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.



    ответить
  • Trofei 11 лет назад

    Здравствуйте! У меня возник вопрос по естесственной вентиляции. Ситуация следующая. В стенах дома проложены трубы для вентиляции, но в связи с изменением плана второго этажа - труба вентиляции попадает теперь прямо в комнату. Можно ли трубы вентиляции вести "ступенчато", т.е. сначала она шла вертикально, потом увести ее в бок до стены и далее опять вертикально вверх? Или они должны располагаться строго вертикально, от подвала и до крыши?

    ответить
  • valera 11 лет назад

    В принципе (в общем случае) заворачивать трубу можно. Просто "общего случая" по вентиляции не существует :-). Это почти всегда индивидуальные ситуации. Надо смотреть сечения. Если они взяты с запасом для данных помещений, то можно поворачивать. Если сечений и так не достаточно, то поворачивать нежелательно, так как снижается мощность. В общем, нужно смотреть, считать и тогда делать выводы. Поэтому,  Ваш вопрос - это отдельная строительная ситуация, а под статьями мы разбираем только вопросы, связанные с самой статьей (что-то неясно по тексту, неполно изложено, и тд). А такой вопрос, как Ваш, согласно п.7 Правил  должен быть задан в разделе Вопрос-Ответ отдельным вопросом. Для того, чтобы получить консультацию от специалистов нашего портала по своей проблеме, Вам необходимо задать вопрос в соответствии с правилами.

    Спасибо за понимание!



    ответить
  • p500p 10 лет назад
    ...приточный воздух догревается встроенным в рекуператор калорифером... - это бред. Откуда вы это почерпнули. Вы сначала разберитесь в вопросе и почитайте, хотябы википедию, прежде чем создавать статьи даже для домохозяек на подобную тему и рассуждать про воздухопроницаемость в 10-20 кг/час.
    ответить
  • valera 10 лет назад

    Здравствуйте! Если это возможно, то я бы попросила Вас добавить конструктива в Ваши замечания. Тогда это будет полезным для читателей портала. А данные по воздухопроницаемости (те, что Вы приводите) взяты из СНиП, и это нормативные величины, и размерность у них именно такая.

    Спасибо за понимание!

    ответить
  • Kid 10 лет назад

    Добрый день! Подскажите пожалуйста, будет ли работать вентиляция, если "приточную" шахту вывести на чердак (в чердаке имеется постоянно открытое окном либо парочку обратных клапанов), а "вытяжную" шахту вывести выше крыши (разница высот выходов шахт составит примерно 2 метра). Мне кажется, что это довольно общий вопрос. В статье такой организации притока воздуха нету. Может на то есть причины? Заранее благодарен за ответ!

    ответить
  • valera 10 лет назад

    Вы знаете, на моей памяти никто так не делал себе. Я сомневаюсь, что будет приток. Конечно, такой вариант не рассмотрен в статье, так как в ней рассмотрены только 100% работающие варианты :). Я бы не советовала так делать. При доме в два этажа - точно не будет притока. Кроме того, как потом эту приточную трубу организовать ниже? Разводить по всем комнатам (повороты, длинные участки труб), где нужен приток? Я очень сомневаюсь, что все это будет "тянуть". Кроме того. На "средний" домик (в один этаж, допустим), примерно нужно 300 м3/час притока и вытяжки. Это приточная труба минимум 32 см в диаметре. Если будет разводка по помещениям, то все 35 см.

    В общем, мое мнение,- нельзя так. Проще внизу под окнами приточные клапаны поставить на нужный объем,- а вытяжную тогда может и можно как Вы пишете. Опять же, неясен диаметр для вытяжной трубы. Он ведь немаленький на весь дом (те же 32-35 см, если все идет в одну трубу). И это считать нужно.

    ответить
  • Kid 10 лет назад

    Спасибо! Понял, что считать нужно :).

    При строительстве дома с несущей стеной есть возможность сделать приток и вытяжку почти для каждой комнаты отдельно. В статье доходчиво объяснено, что приток делаем в одних комнатах, а вытяжку в других (спасибо за это!).

    Давайте рассмотрим идеальный вариант: дом с одной комнатой с притоком с чердака с приточным клапаном у пола (грубо говоря через дырку в потолке) и с вытяжкой, заканчивающейся на 50 см выше конька. Получается, что разница по высоте верхних точек приточки и вытяжки составит хотя бы 2 метра. Достаточно ли такой разницы по высоте, чтобы воздух шел через комнату естественным образом?

    В случае положительго ответа, считаю, что такой вариант (приток через чердак) окажется жизнеспособным :).

    Заранее спасибо за ответ!

    З.Ы. Извиняюсь за поздний ответ.

    ответить
  • valera 10 лет назад

    Здравствуйте!

    Я не знаю, честно. Так никто не делал (чтоб я могла сказать "по опыту"), и так нигде не предложено делать "по правилам". Я думаю, что без механического нагнетания не будет это работать. Но это только мое мнение, я не могу это доказать. Так что, - тут на Ваше усмотрение.

    Но я бы советовала приток в каждой (нужной) комнате трационными способами (приточными клапанами и окнами на проветривание). Тогда я смогу поручиться, что вентиляция будет рабочая.



    ответить
  • boykocaptcha 9 лет назад

    Статья просто супер! Спасибо огромное!

    ответить
  • yura1608 9 лет назад

    Отличные статьи по вентиляции!
    1. Подскажите, пожалуйста, можно ли делать вытяжную вентиляцию в частном доме из канализационных ПВХ-труб? Есть ли какие-то серьёзые недостатки по сравнению с вентиляционными пластиковыми трубами?
    2. Каковы допустимые по длине горизонтальные участки естественной вентиляции?
    У меня знакомый рассказал, что провёл 6-ти метровый(!) горизонтальный участок вытяжки из санузла второго этажа 2-х-этажного коттеджа при длине вертикального участка всего метра 4. При этом говорит, что вытяжка работает! Естественная, конечно. Или просто дело в разнице температур в доме и на улице, поэтому и тянет (он жить начал в этом доме в начале зимы)?
    В другом месте спрашивал (в Интернете), человек написал, что у него горизонтальный участок 4 метра - "тяга плохая" (точнее, ни площади сечения, ни по вертикальному участку он не указал).
    Есть ли какие то данные, например, что "можно делать", если  вертикальный участок длинее горизонтального? Или ещё как-то. Или какие-то хотя бы очень примерные рекомендации, во сколько раз нужно увеличивать сечение, например, за каждый горизонтальный метр воздуховода?
    Вообще, на сколько влияет именно разница температур, а на сколько разница высот притока и вытяжки?
    Так-то заманчиво собрать все вытяжные воздуховоды в один короб вместо двух-трёх.
    С уважением, Юрий, г. Киров.

    ответить
  • valera 9 лет назад

    Здравствуйте!

    Можно применять канализационные трубы, нет в этом ничего страшного. А вот по остальным Вашим вопросам невозможно ответить "в общем". Понимаете, когда касается горизонтальных участков, то я каждый раз смотрю по конкретной ситуации. Что это за вытяжка, какого диаметра расчетного, сколько "добавить" диаметра на перегибы, с какого объема она "тянет", как приток устроен конкретно в этом случае, относительно этой вытяжки, и тд. Планировки все оцениваю, какие стены в доме, тогда только можно сказать, что "это будет работать", понимаете. Не могу Вам какие-то "усредненные" рекомендации дать, они бесполезные.

    Если нужны рекомендации по вентиляции, то выкладывайте вопрос в отдельную ветку (кнопка Задать вопрос, оранжевая, справа), и будем разбираться.

    Спасибо за понимание!

    ответить
  • aleks.didenko 9 лет назад

    Здравствуйте.

    В статье написано, что нужны либо зазоры под дверями, либо решетки внизу двери для перетока воздушной массы. Но как мне известно самый "плохой" воздух собирается под потолком, можно ли под потолком решетку поставить, над дверью для претекания воздушной массы?

    И,если не сложно, подскажите как организовать приток воздуха. Если КИВ поставить за батареей, посредине, или лучше над батареей, под подоконником. не вижу целесообразности ставить КИВ в стороне от отопительного прибора - холодно будет зимой. Я не прав?

    ответить
  • valera 9 лет назад

    Здравствуйте!

    Да, можно и вверху поставить. Но смотрите, эти решетки и тд, они же не только для "условно плохого" воздуха. Они и для перетока приточного воздуха тоже. Клапаны же не везде, а воздух должен попасть везде. В общем, нет существенной разницы, где ставить решетки, главное чтобы они точно были.

    Клапаны лучше всего ставить над батареей, под подоконникм, - это самое хорошее расположение. В стороне от отопительного прибора - не нужно.



    ответить
  • prorab 9 лет назад

    самого главного, размеров каналов в кирпичной кладке нет, а все остальное вода

    ответить
  • valera 9 лет назад

    Так они расчетные, размеры :). Смотря какие трубы там будут, и будут ли (можно же и без труб). И стены не у всех кирпичные. А сечения каналов считаются на объем жилой площади дома, поэтому они разные. И можно, грубо говоря, одной трубой все вести, - это одно сечение. А можно тремя, например, это не это одно поделить на три, а там по-другому считается :). Так что не очень понимаю, какие именно сечения Вы хотели в статье видеть. Какие-то условные, для "условного" дома? Так а польза от них какая?

    Если у Вас есть конкретная ситуация, и нужны сечения вентканалов, то задавайте вопрос в отдельной ветке (кнопка Задать вопрос, оранжевая, справа). И будет конкретный расчет для конкретного дома (можно открыть Вопрос-Ответ и посмотреть по теме Вентиляция примеры таких расчетов).

    Спасибо за понимание.

    ответить
  • fastech 9 лет назад

    Здравствуйте!

    1. Скорость движения воздуха не измеряется в м3/час. Это размерность показателя расхода (воздухообмена). Скорость измеряется в м/с.

    2. Скорость движения воздуха в помещении не связана со скоростью движения в воздуховоде. Приток подаётся распределённо в несколько точек помещения через вентиляционные решётки, обеспечивая не превышение нормативного показателя подвижности воздуха в обслуживаемой зоне- до 2-х метров от уровня пола.

    3. Чем меньше скорость движения воздуха в помещении- тем не лучше. Воздух не должен стоять- это противоречит принципу воздухообмена, см. понятие "оптимальная скорость" ГОСТ 30494.

    4. Приточный воздух не нужно и нельзя нагревать до температуры помещения 20 град в помещениях с системой отопления отличной от воздушного отопления. Иначе будет перетоп верхней зоны, нарушение конвекции, а вентиляция заберёт на себя функцию отопления (батарей, тёплого пола). На выходе приточной вентиляции 12-15 градусов, а величина 20 градусов будет в обслуживаемой зоне при правильном распределении потока.

    5. Если не придираться, спасибо за проделанную работу.

    ответить
  • valera 9 лет назад

    Спасибо за полезный комментарий!

    ответить
  • a.b66 9 лет назад

    Добрый вечер! А как же тогда быть с конденсатом , в приточных каналах под подоконником? Там ведь по любому будет собираться влага ( зимой )? Эта пресловутая "точка росы"?

    ответить
  • valera 9 лет назад

    Здравствуйте!

    Там воздух движется, поэтому "собраться" там сложно. Когда клапан над батареей, то входящий воздух прогревается батареей, и получается нормально. Да, там существует влага, но она выветривается быстро. Влага опасна, когда выветриваться ей некуда.

    ответить
  • ob.svetlana1011 8 лет назад

    У меня с старый дом с печкой (с форсункой под газ). Над печкой на потолке вытяжка (дырка с решёткой) на чердак. Нужна ли она? Если на улице ветер с неё дует в дом как с "пушки" холодом. Проходиш поднею аж волосы ветром шевелит)

    ответить
  • valera 8 лет назад

    Здравствуйте!

    Я не смогу ответить :), к сожалению. Нужно понимать, хватает ли без этого отверстия вентиляции в доме. А для этого расчет нужен. А так, вдруг Вы ее закроете, а начнут окна потеть или углы замокать, неизвестно.

    Поэтому, если вопрос актуальный, то выложите его, пожалуйста, в раздел Вопрос-ответ, оранжевая кнопка Задать вопрос, справа, на всех страницах сайта. Приложите план дома с указанием площади всех помещений. Напишите, какие есть вытяжки (сечение и где они). И высоту потолка. И я смогу посчитать и сказать, нужно ли это отверстие.

    Спасибо за понимание!

    ответить
  • ksv 8 лет назад

    Добрый день. Я так понял, что бесплатно вы уже не отвечаете?

    ответить
  • valera 8 лет назад

    Добрый день!

    Отвечаем, но редко. Когда именно по статье (тексту) что то неясно, или в схемах статьи. По конкретным строительным ситуациям разбираем платно. Мы отвечали бесплатно (и при этом сами платили спецам за то, на что сами не могли ответить) 5 лет, с 2007 по 2012. Теперь так :).

    Спасибо за понимание!

    ответить
  • ksv 8 лет назад

    Понятно. Можно тогда маленький вопросик: если вент.канал сначала идет горизонтально 3м, а затем 5м вертикально с выходом на крышу - тяга в нем будет присутствовать?

    ответить
  • valera 8 лет назад

    Я прошу прощения, но я ж просто никак не смогу ответить. Откуда канал, какое сечение, какие еще каналы в доме, есть ли приток, где он, сколько его, какая площадь дома, какая высота потолков, как выведен канал на крышу относительно конька, естественный канал или с вентилятором - все эти данные нужны. По ним я делаю расчет и смотрю что к чему. А так,- это гадание на кофейной гуще, а не ответ :).

    ответить
  • valera 8 лет назад

    И то что вопросик маленький (мало в нем слов :)) совершенно не означает, что он простой :).

    ответить
  • ksv 8 лет назад

    Хорошо. Дом 104кв.(см.план), потолки 2,75м. Планируется сделать 4 вентканала диаметром 100мм (ванна, туалет, котельная (газовый котел, закрытая камера), кухня-гостинная). Приток также 4 канала в виде прирточных клапанов в стене (например клапан "Домвент") в каждой спальне и гостинной. Вентиляция естественная, вентилятор думаю использовать в ванной (по необходимости), возможно в туалете (также). Каналы будут выведены выше или на уровень конька, с установкой дефлекторов.

    ответить
  • valera 8 лет назад

    Добрый день.

    Я так понимаю, что я не вполне ясно объяснила выше. Я написала, что нужно для ответа, чтобы было понятно, что это расчет, не "просто из головы ответ". Что это платно, полный раздел Вентиляция таких "простых маленьких вопросов". Видимо, таки не объяснила :).

    По Вашей ситуации. У Вас (так как планируется сделать) обеспечена примерно треть нужной вытяжки. Это при условии, что каналы будут тянуть полностью, как положено каналу 100 мм. Но полностью они тянуть не будут из-за горизонтального участка. Поэтому, обеспечено меньше трети вытяжки (нужной). Это означает, что и вентиляция в целом обеспечена примерно на треть.

    Если вопрос актуальный, и нужно считать как сделать, чтобы была норма (а не треть), то, пожалуйста, выносите вопрос в раздел Вопрос - ответ (оранжевая кнопка справа на всех страницах сайта) и мы все разберем. Если будет только этот вопрос (с этими данными) то Вам достаточно будет одного дня подписки.

    Спасибо за понимание!

    ответить
  • ksv 8 лет назад

    Ок. Спасибо.

    ответить
  • 1 4 года назад

    Естественная вентиляция просто не может обеспечить необходимый нормативный воздухообмен. Оконные клапаны дают максимум зимой 5-8 м.куб/час при норме не менее 60 на человека. А летом все еще хуже.

    ответить
  • sokolova.0101 4 года назад

    Добрый день! Скажите пожалуйста что делать если соседи снизу выпускают большое количество пара,да именно пара (что делают они там непонятно ,происходит это очень часто)через вентиляцию,у меня на кухне и в ванной начала отпадать плитка.температуры на холодных плитках 26° а на теплых почти 29°,и как заставить их поклеить плитку?

    ответить
Добавить комментарий

Понравилась статья? Поделитесь ссылкой на нее через свою любимую социальную сеть!

Loading...
